Antena GP de onda corta HF multibanda QRP para radioaficionados JPC-12 de 7 MHz a 50 MHz y 100 W

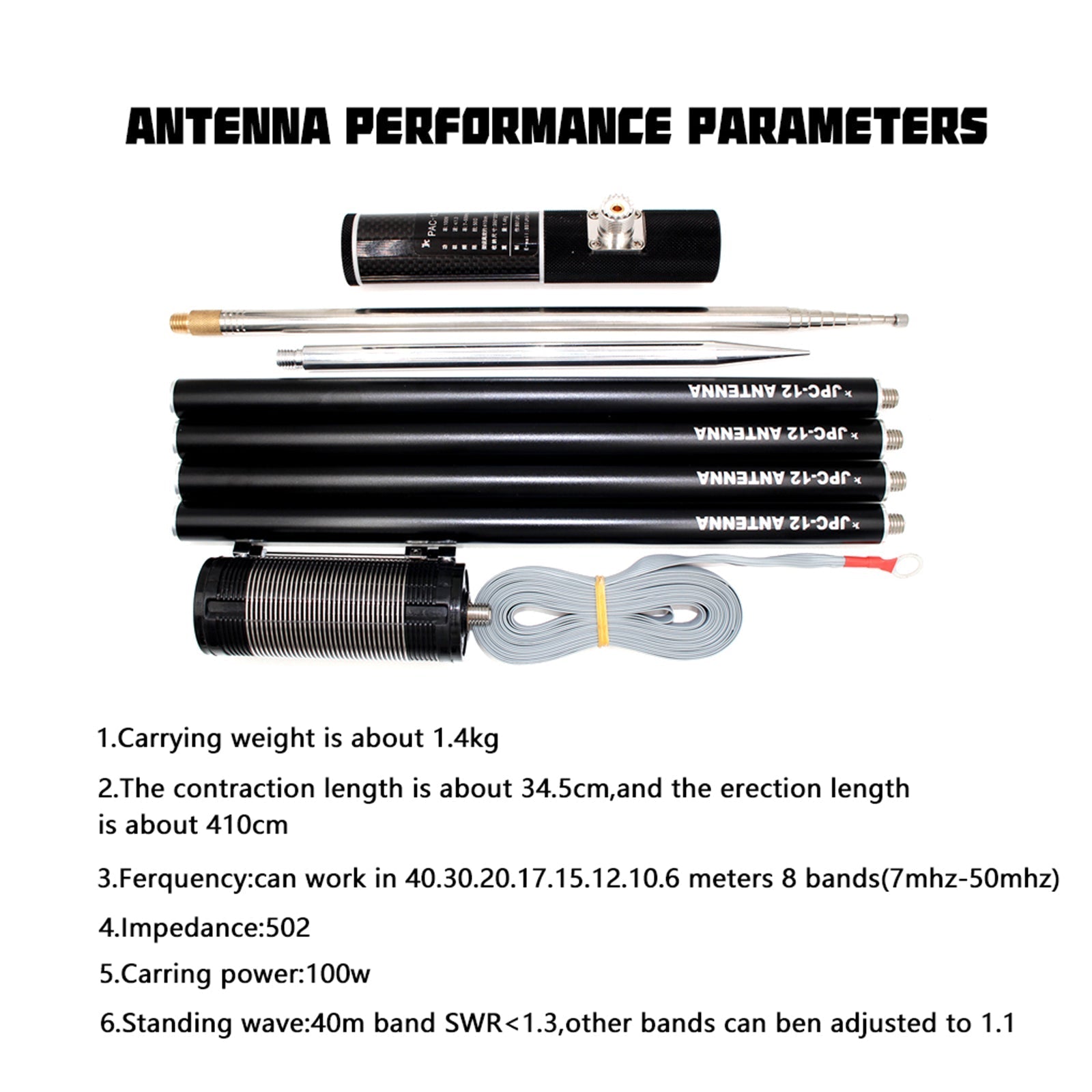

Parámetros del producto:
1. Peso del embalaje: aproximadamente 1,35 kg Tamaño del embalaje: 36 x 22 x 4 cm
2. La longitud de contracción es de aproximadamente 34,5 cm y la longitud de erección es de aproximadamente 410 cm.
3. Frecuencia: puede trabajar en 8 bandas (7mhz-50mhz) a 40.30.20 17.15.12.10.6 metros.
4. Impedancia: 50 (Ω)
5. Potencia de laminación: 100w
6. Onda longitudinal: banda swr de 40 m <1,3, otras bandas se pueden ajustar a 1,1

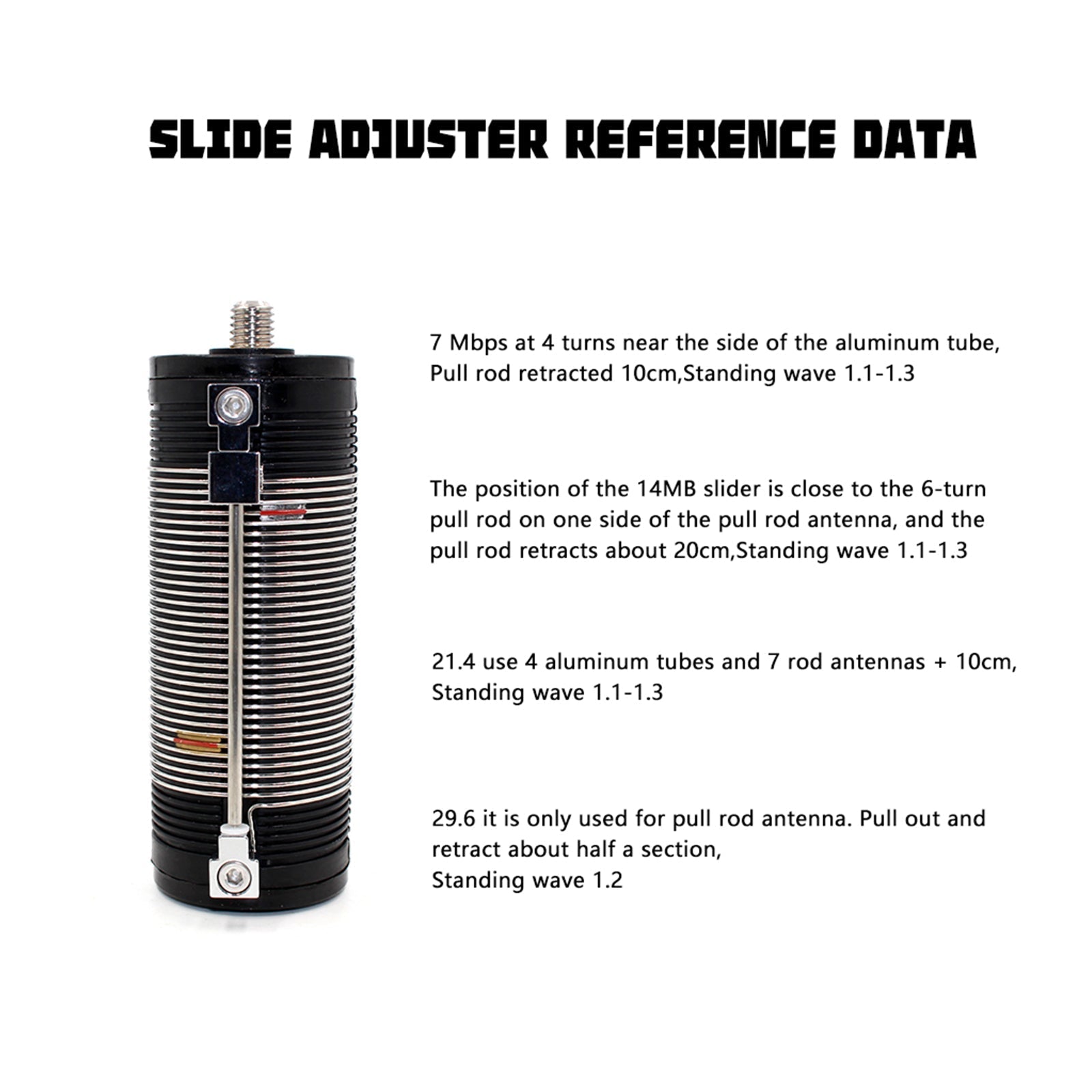

Datos de referencia del control deslizante:
Cerca del tubo de aluminio durante 4 vueltas de 7 mb, la varilla de tracción se retrae unos 10 cm y la onda del pie es de 1,1-1,3
La posición del deslizador de 14 mb está cerca del costado de la antena de varilla, 6 vueltas y se retrae unos 20 cm. Onda de pie 1,1-1,3
21.4 Tubo de aluminio y antena de 4 polos, 7-10 cm, onda vertical 1,1-1,3
29.6 Mientras la antena se aleja del poste, todos retroceden aproximadamente media sección, la onda estacionaria es 1.2
Precauciones:
1 Coloque el anillo de conexión a la rejilla de tierra directamente sobre el tornillo del anclaje a tierra y atorníllelo a la base. Luego están la base de enlace - cuatro tubos de aluminio - bobina de carga - antena de varilla.
2. En el caso del ajuste de onda estacionaria, si hay un analizador de talentos, primero encuentre el punto más bajo de la onda estacionaria para ver si la frecuencia de resonancia es alta o baja. Si la frecuencia de resonancia es alta, significa que la antena es corta. Para alargar la antena de varilla o aumentar el número de vueltas de la bobina de carga, si la frecuencia de resonancia es baja, acorte la antena de la antena de varilla o reduzca el número de vueltas de la bobina de carga.
Si no hay medidor de talento, use el medidor de ondas estacionarias que viene con la radio, configúrelo en modo FM, AM o RTTY, reduzca la potencia de transmisión a aproximadamente 10 vatios, presione el botón de transmisión, ajuste la perilla de frecuencia de radio y busque cada banda de frecuencia. El punto mínimo de onda estacionaria, observe el nivel de frecuencia de resonancia y luego use el método anterior para ajustar
3. Cuando utilice la red de tierra, corte 3 o 4 piezas. La impedancia de la antena se puede modificar ajustando el ángulo de la red de tierra.

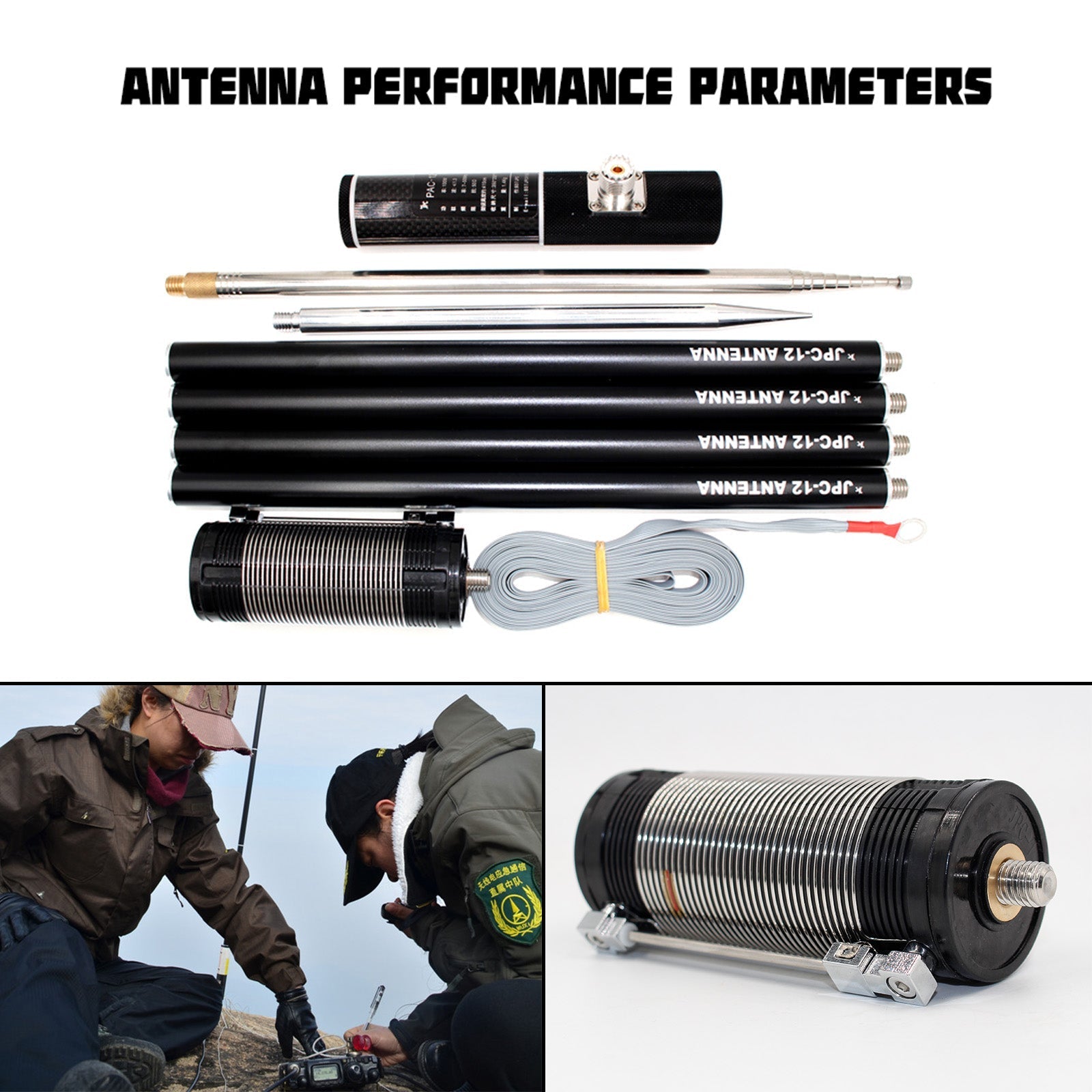

El paquete incluye:

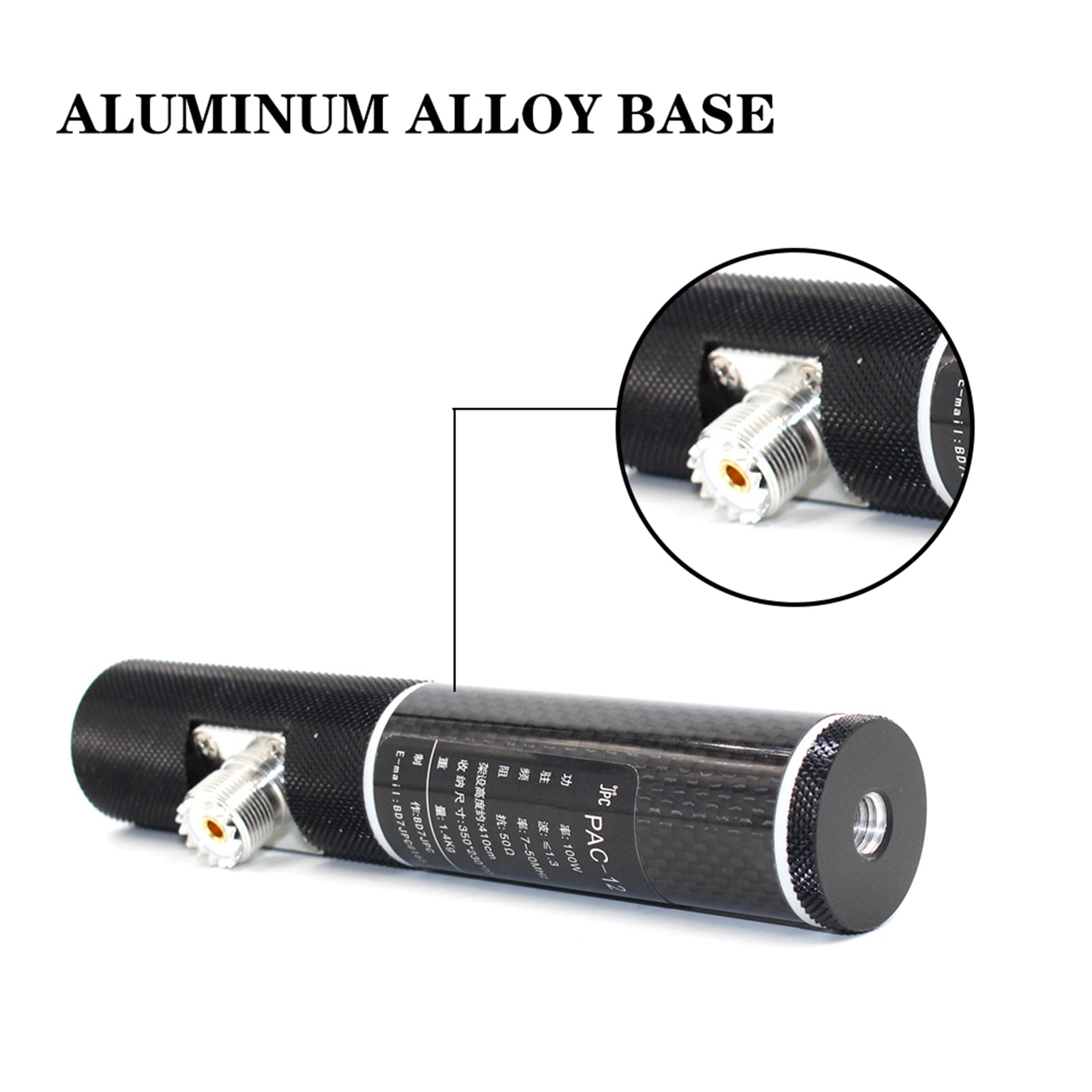

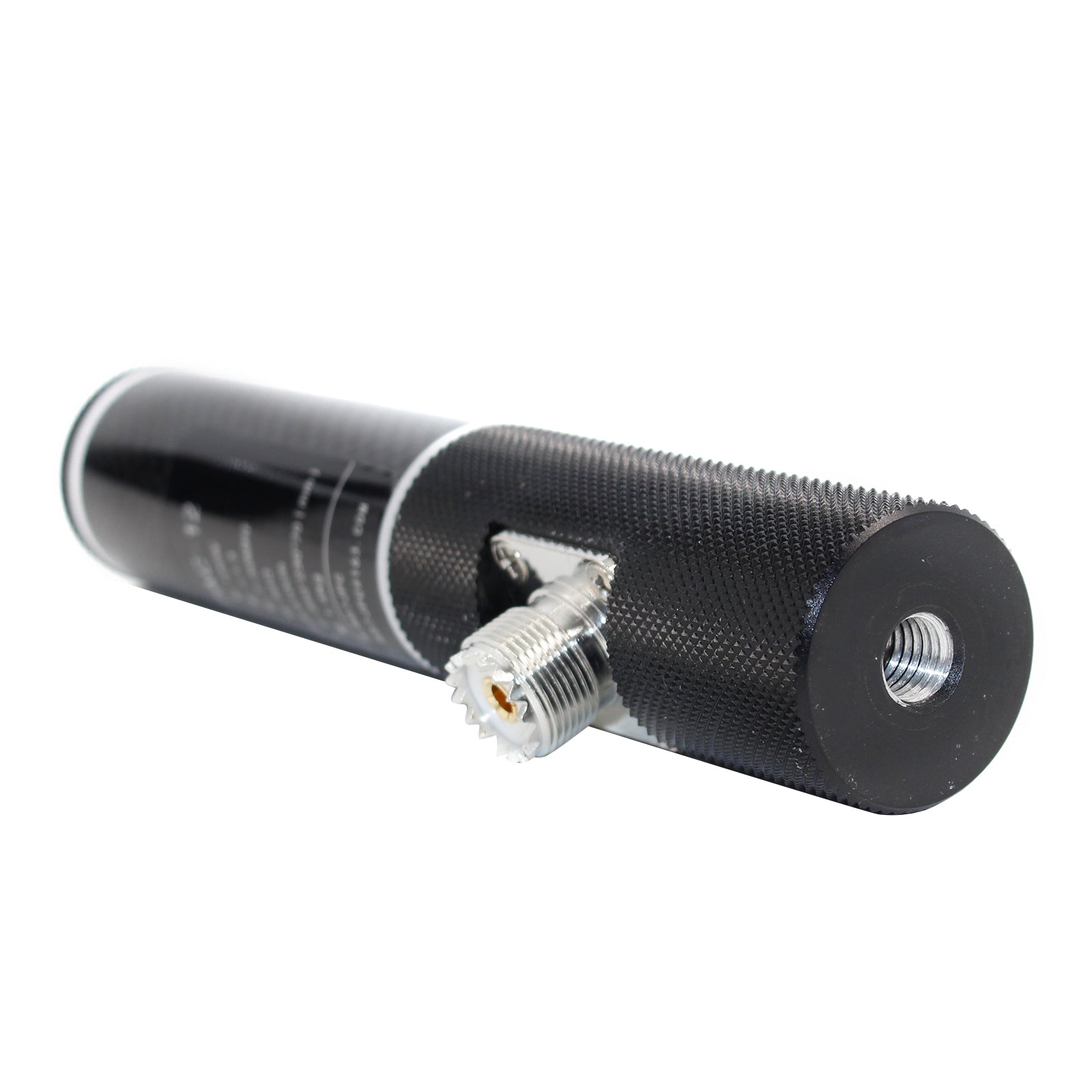

1 x Base de aleación de aluminio (anodizada en negro)
1 x Bobina de carga multibanda (40 m - 10 m; material: nailon. Nota: La bobina de carga se procesa abriendo un molde en lugar de fabricarse manualmente)

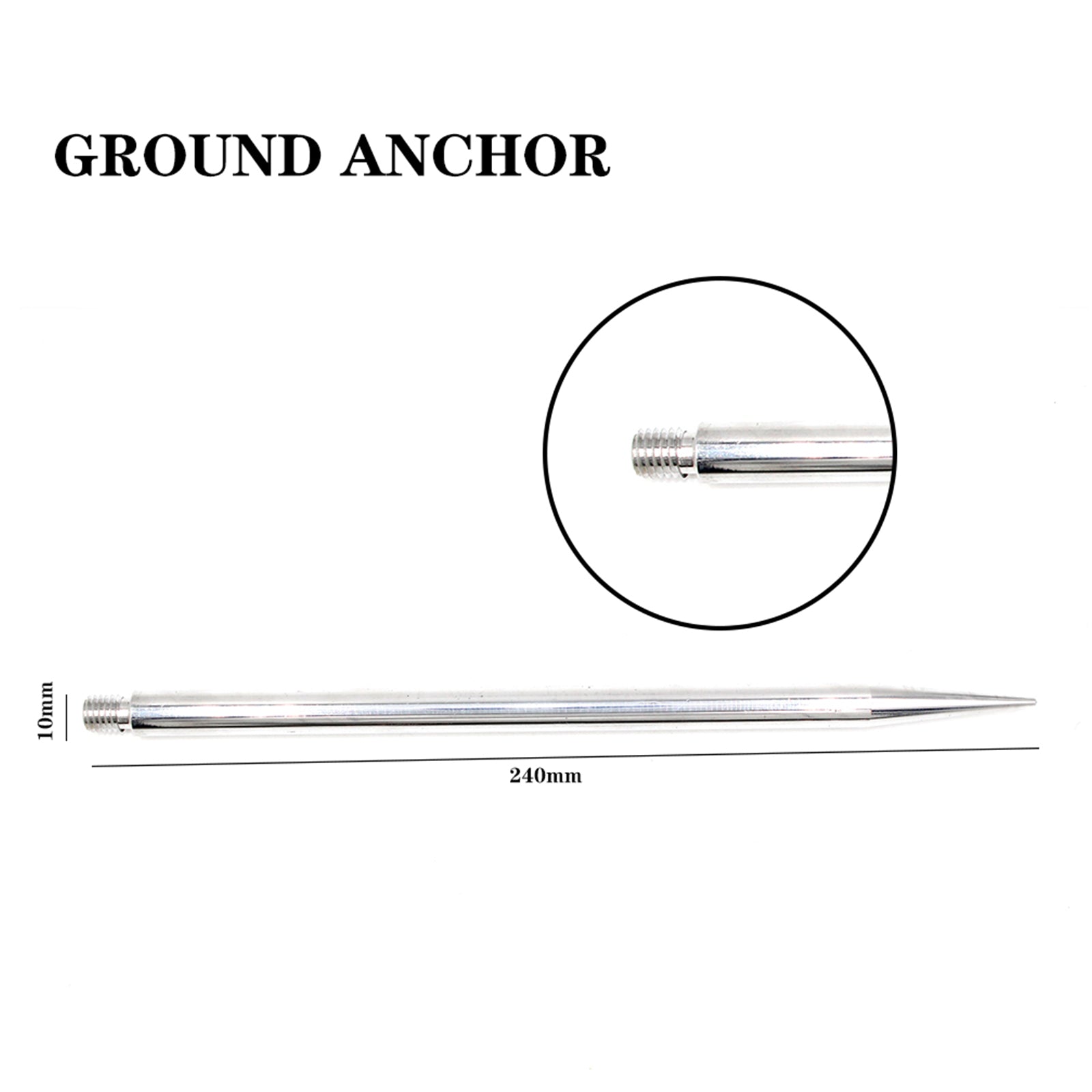

1 x Anclaje de tierra 10 x 240 mm (no enchapado para mantener una buena conexión a tierra)

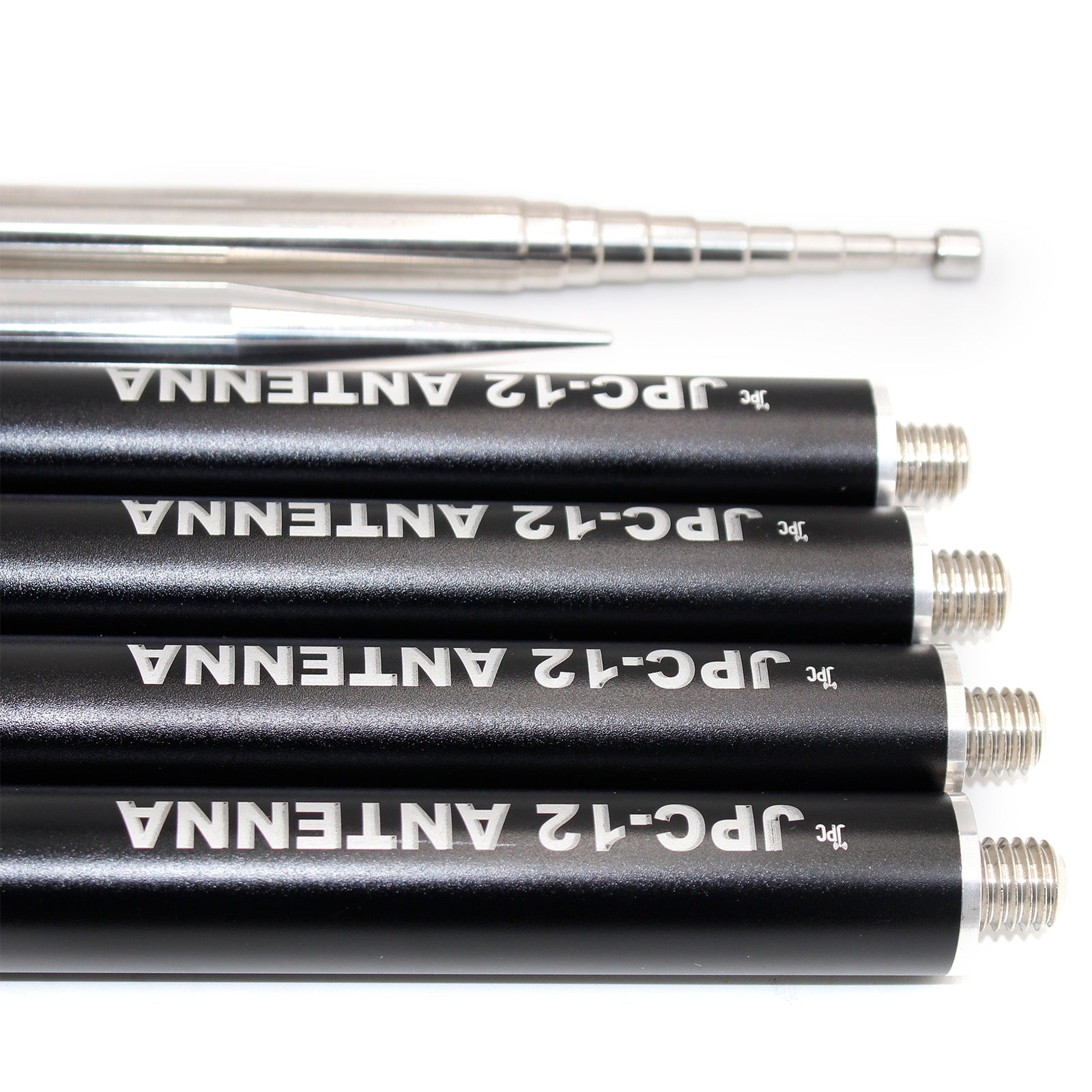

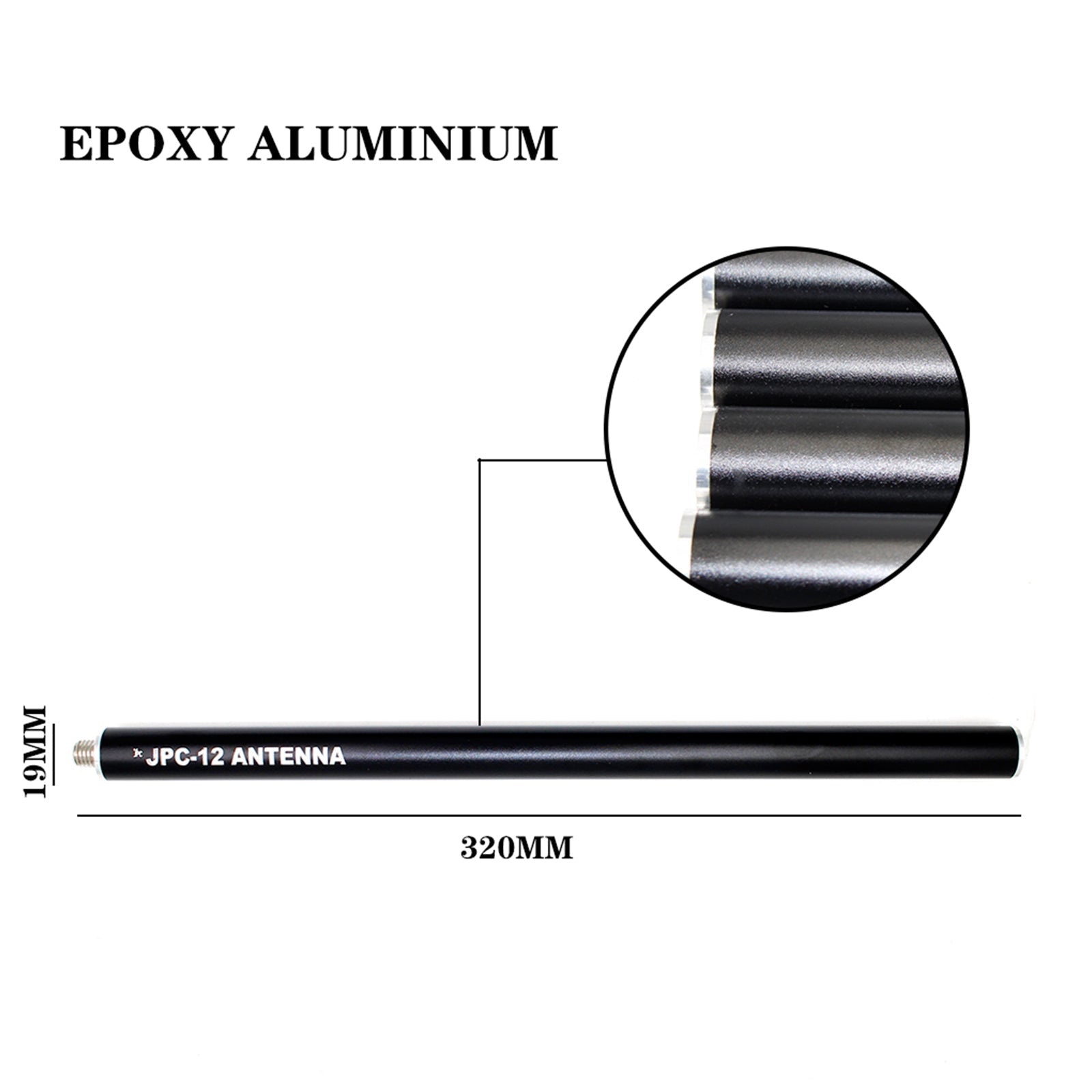

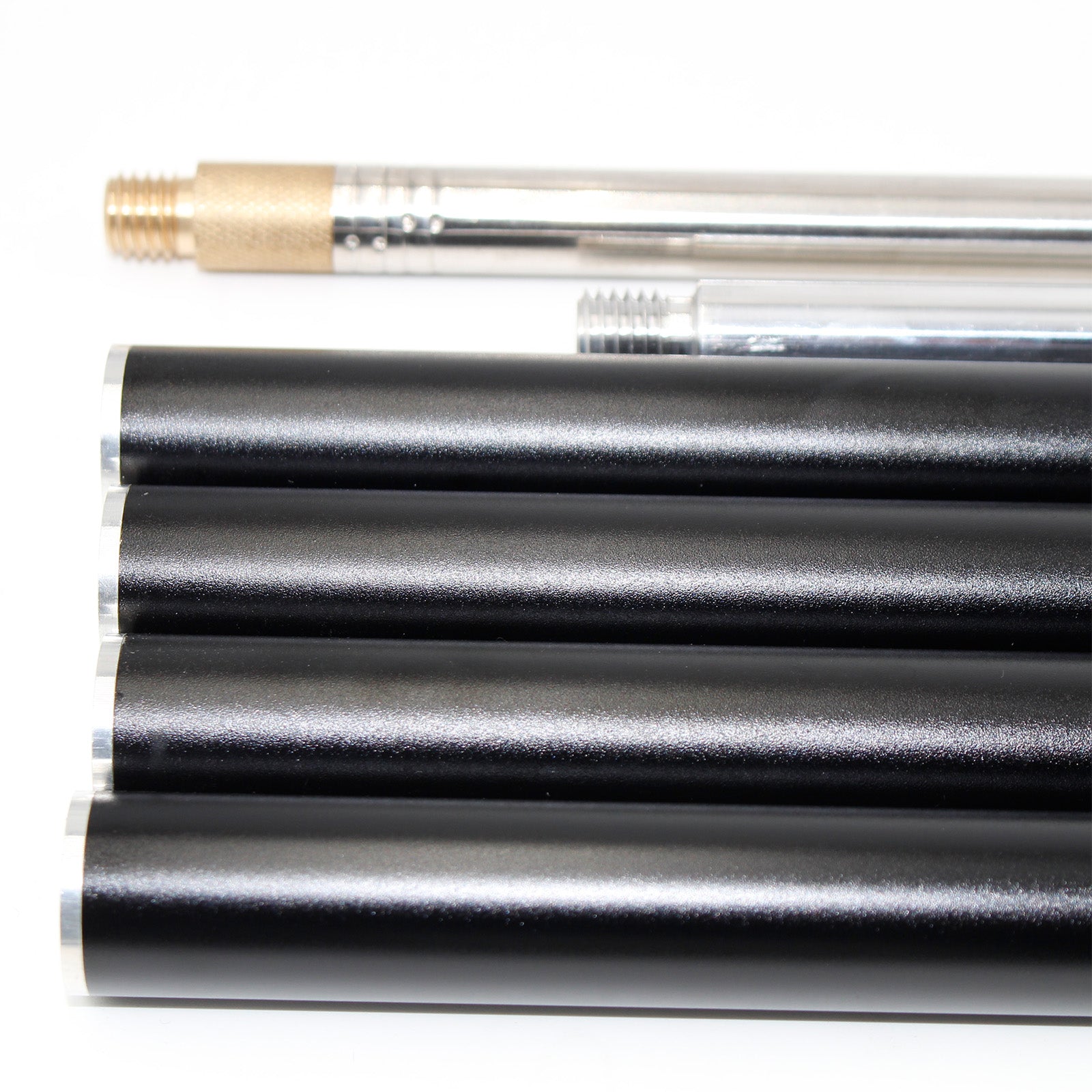

4 x Tubos de Alúmina Negros 19 x 320 mm (oxidación por chorro de arena del ánodo)
1 antena telescópica de acero inoxidable de 2,5 m (el grosor se puede personalizar)

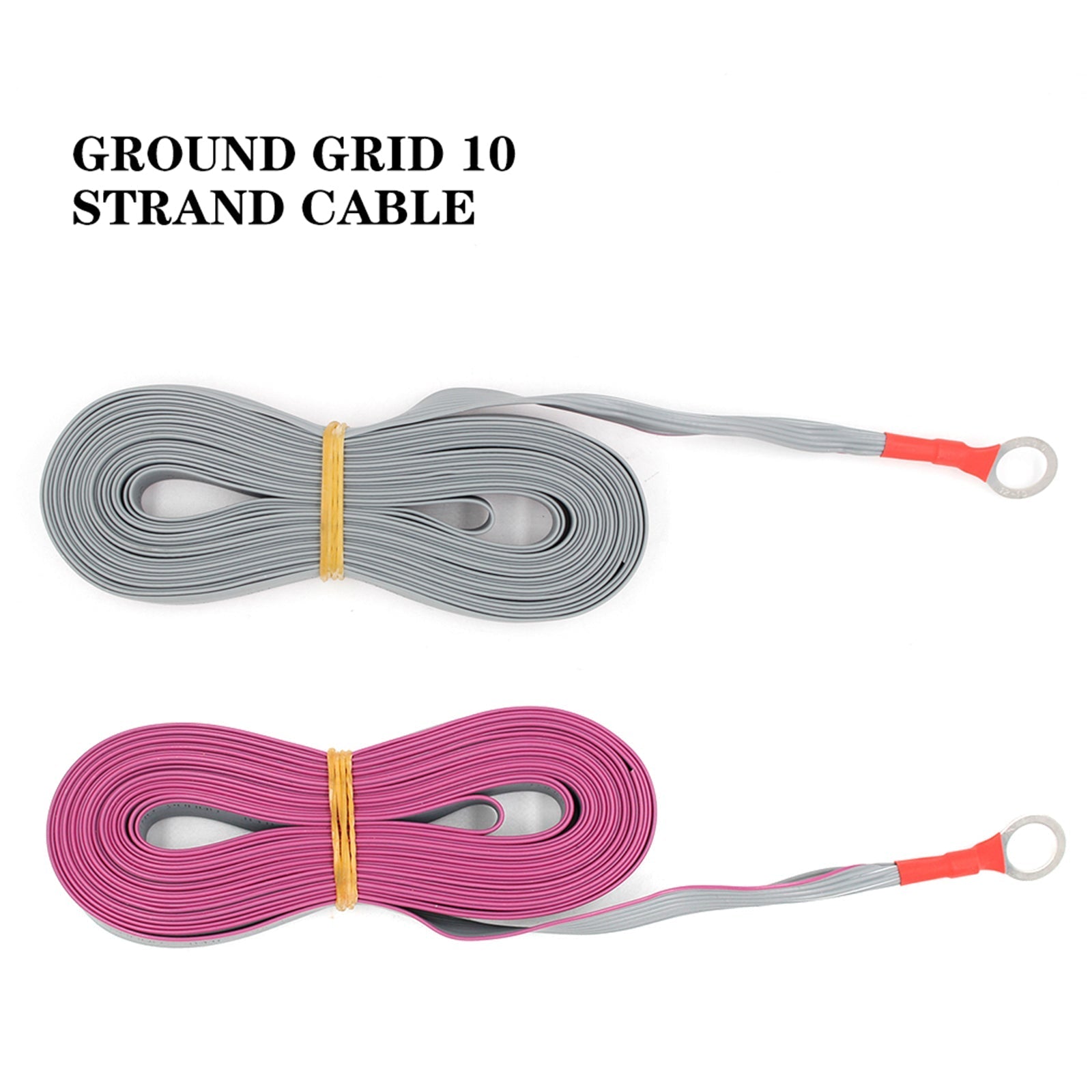

1 cable de conexión a tierra de 10 hilos (se corta según sea necesario durante el uso; generalmente se cortan 3 hilos)

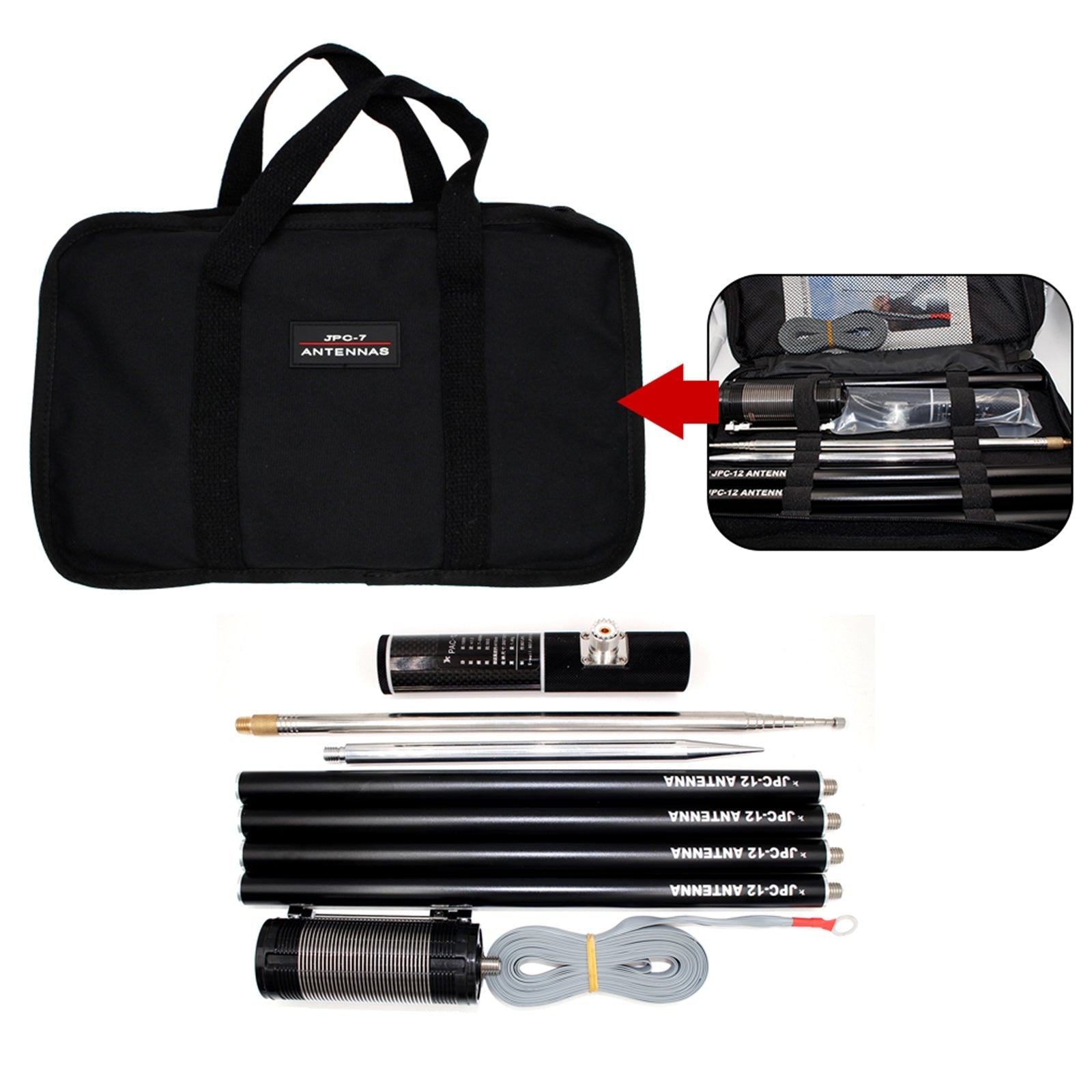

1 x bolsa de tela
?
