Beschrijving
Functies:

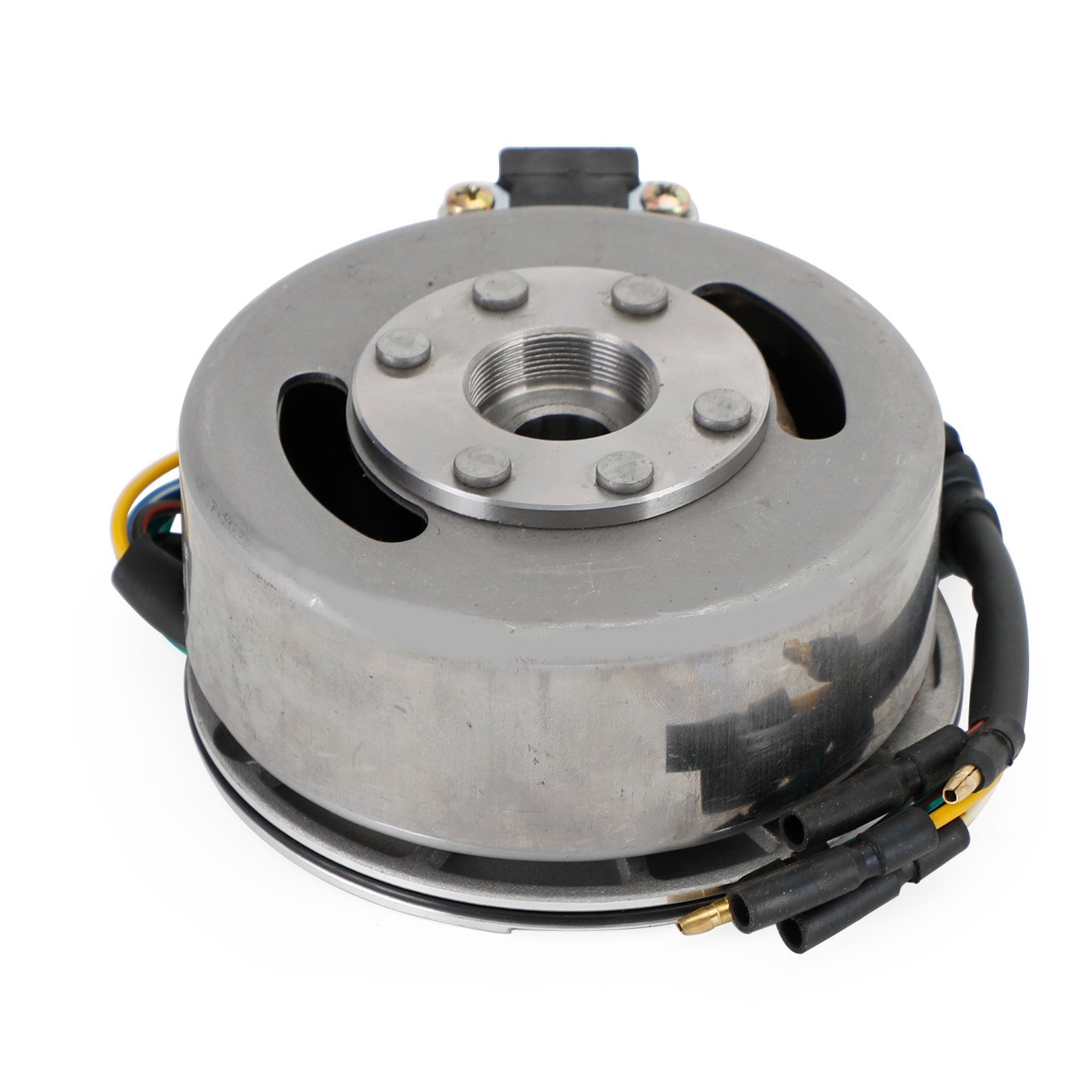

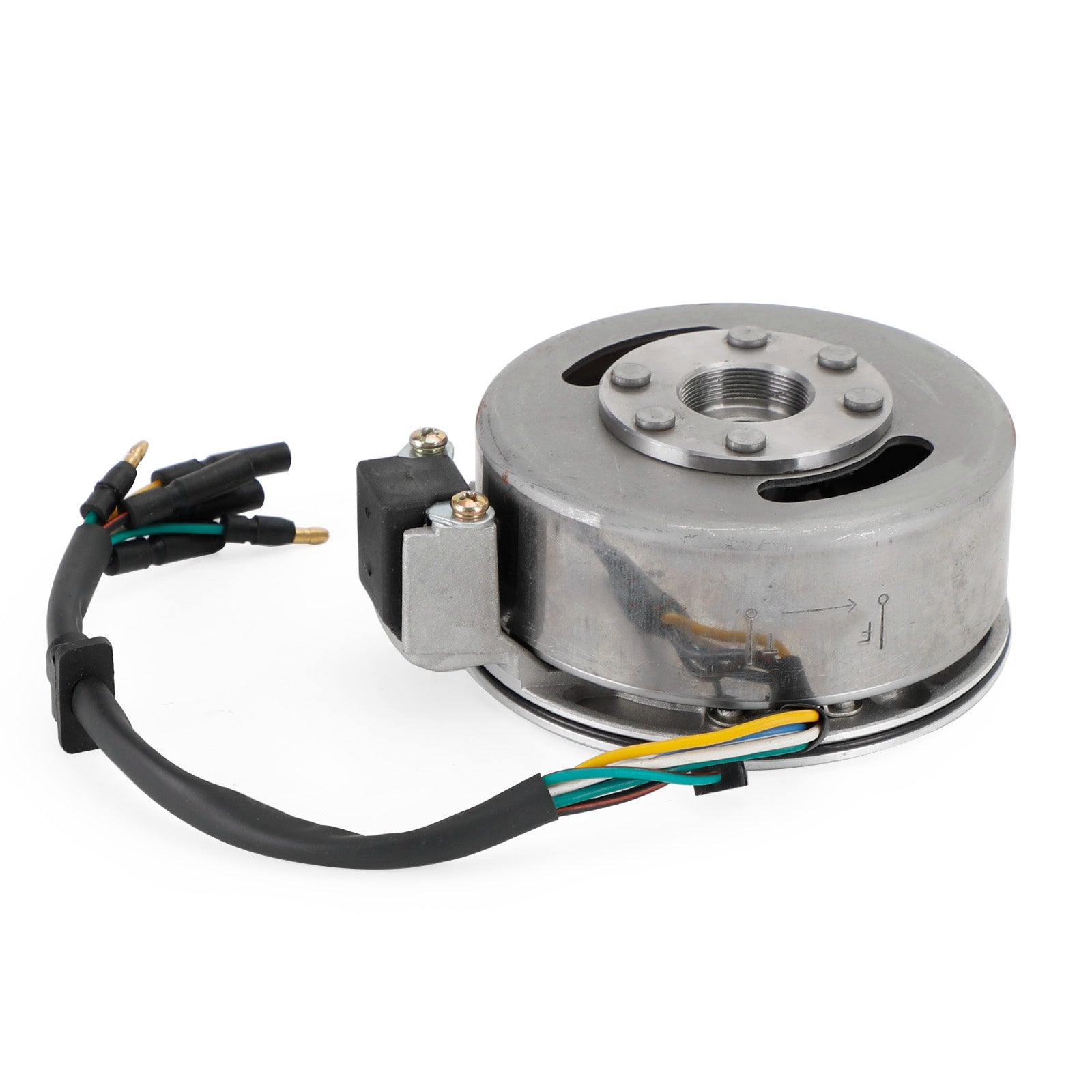

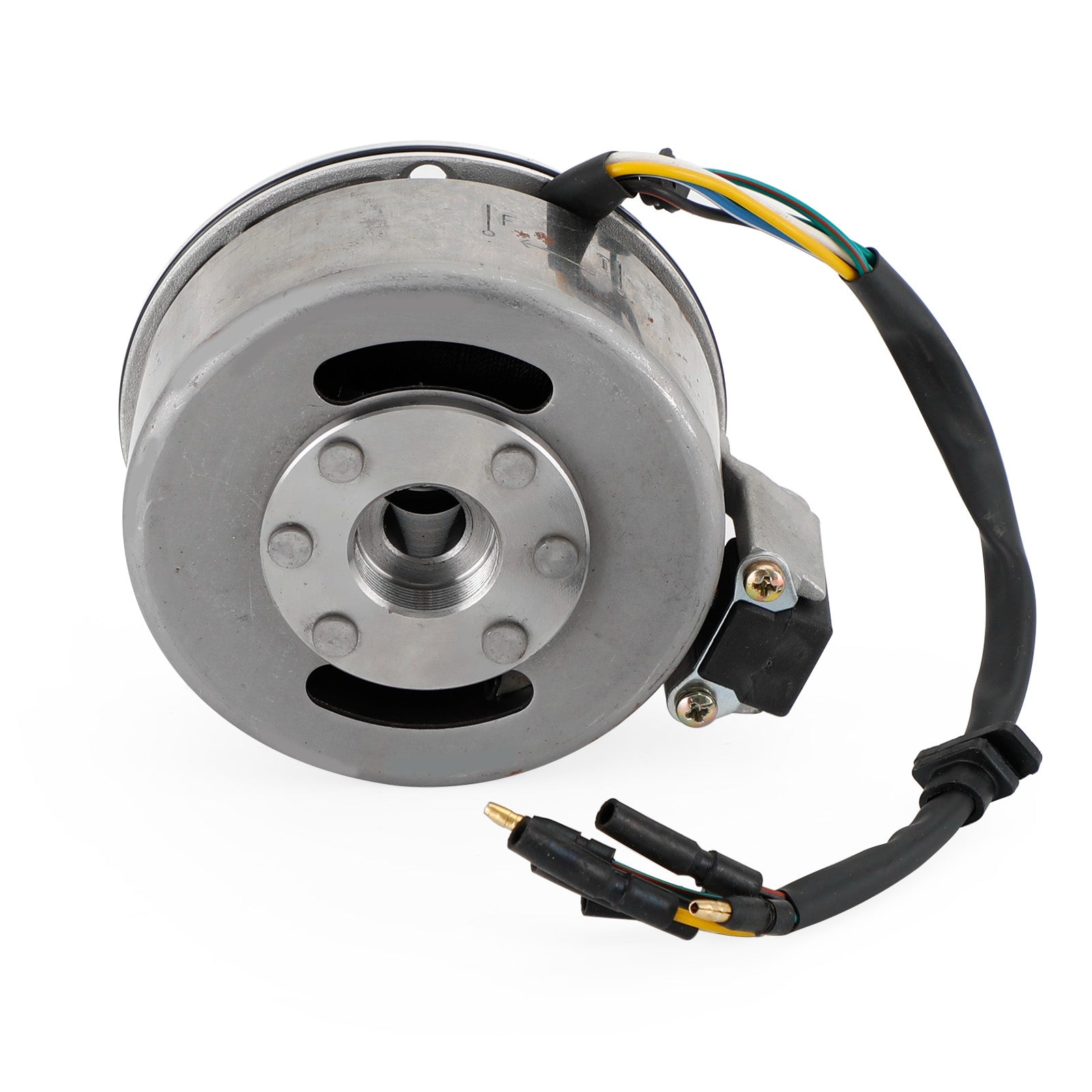

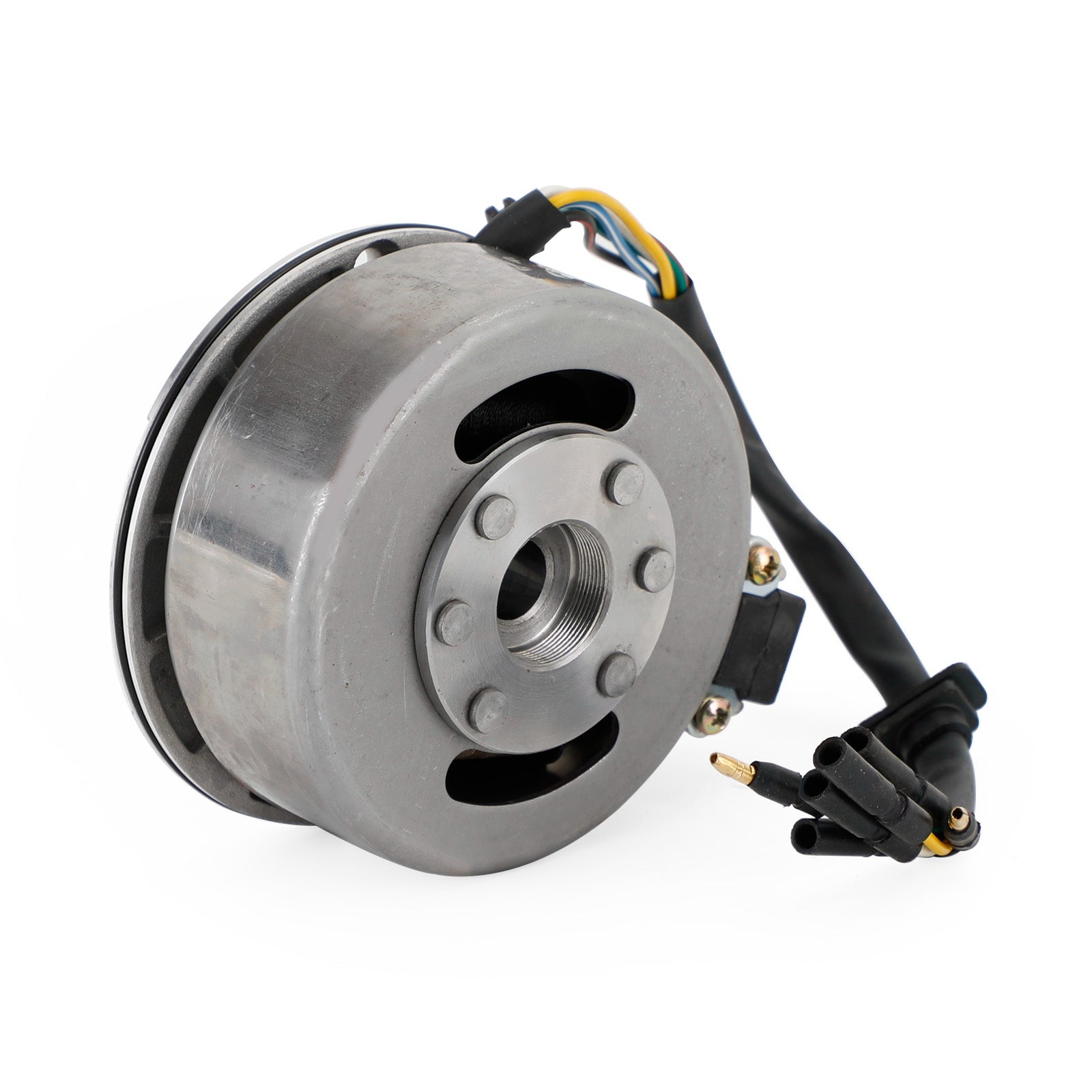

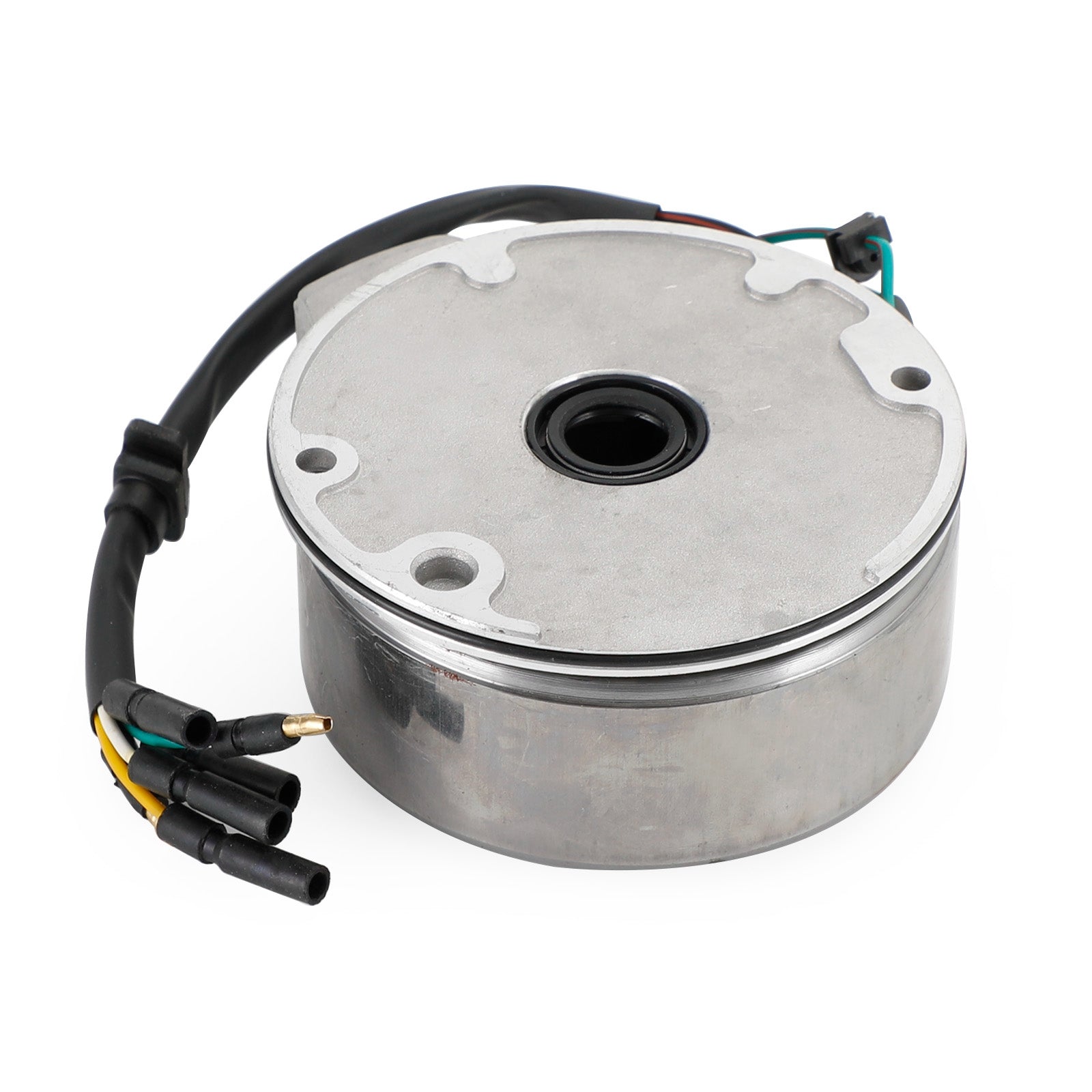

Stator met 2 polen, inclusief aluminium grondplaat (diameter 115mm).

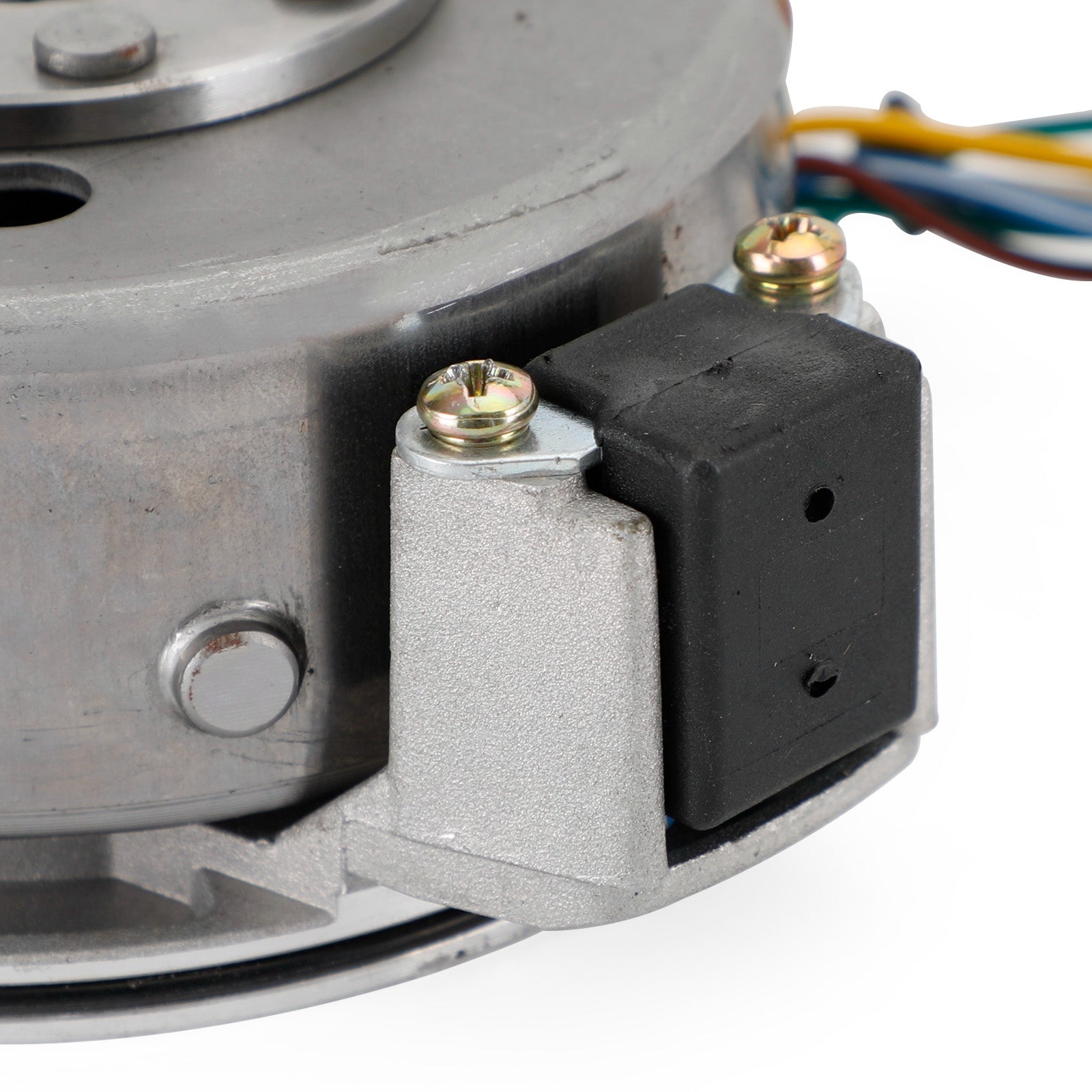

Met één pickup (pulsgenerator).

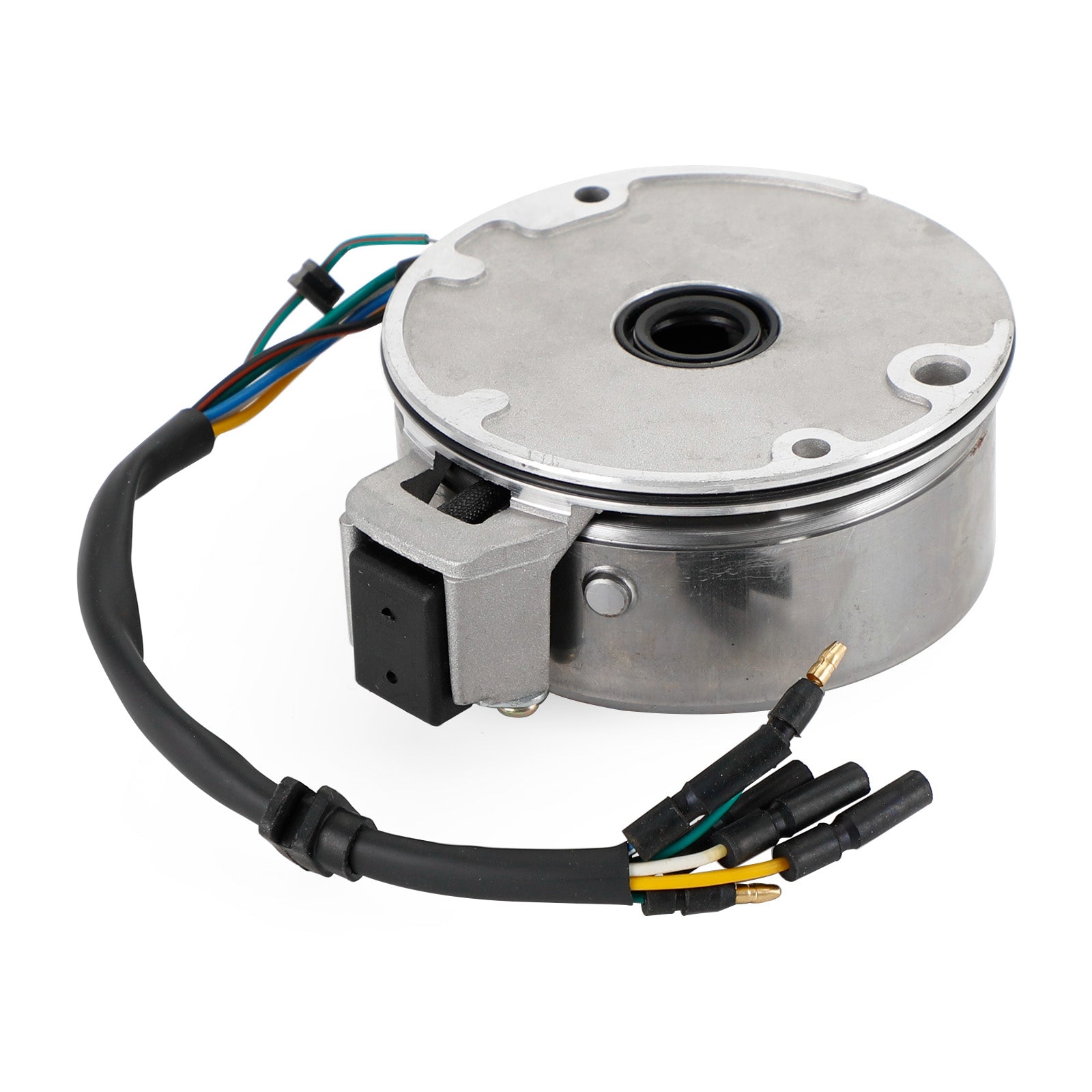

Buitenkant met O-ring, binnenkant met keerring.

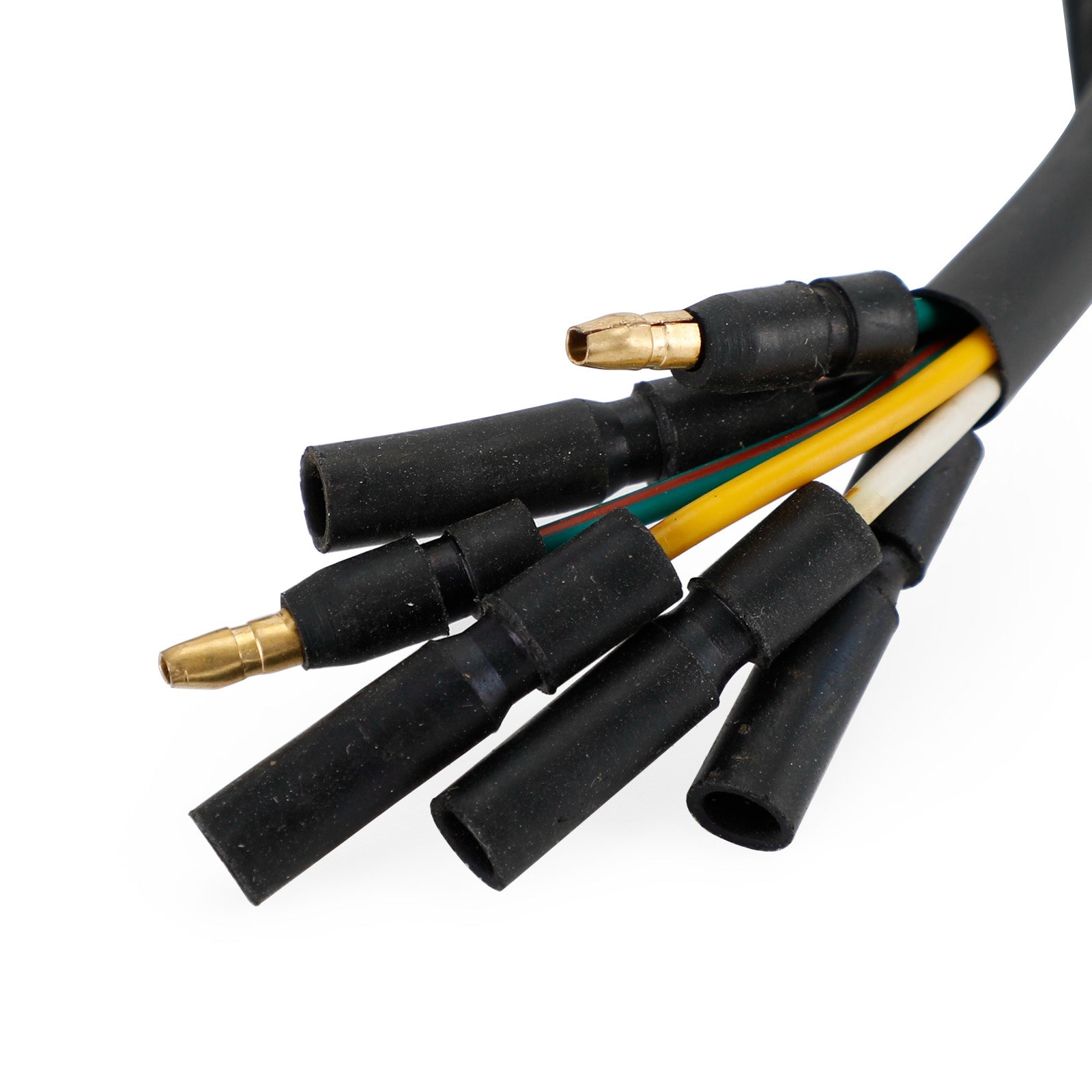

stekkerverbinding: 4 x ronde stekker (vrouwelijk) 2 x ronde stekker (mannelijk).
Deze magneetontstekingspoel is type 2.
Wordt geleverd met vliegwielrotor.
Opmerking:
Om dit onderdeel te vervangen, moet u het vliegwiel verwijderen.
U hebt een vliegwieltrekker met achterwaartse draad van 27 mm x 1 mm nodig (Honda CT70/XR100). Deze is verkrijgbaar bij de meeste motorzaken.
Specificaties:
Staat: Aftermarket 100% gloednieuw
Type: Statorvliegwiel
Spanning: 12V
Statorafmetingen:
Buitendiameter: ca. 115 mm
Gatafstand: ca. 100 mm
Gat binnenin de achterkant met oliekeerring: ca. 18 mm
Gat binnen achter zonder oliekeerring: ca. 30 mm
Montagegat: ca. 7 mm

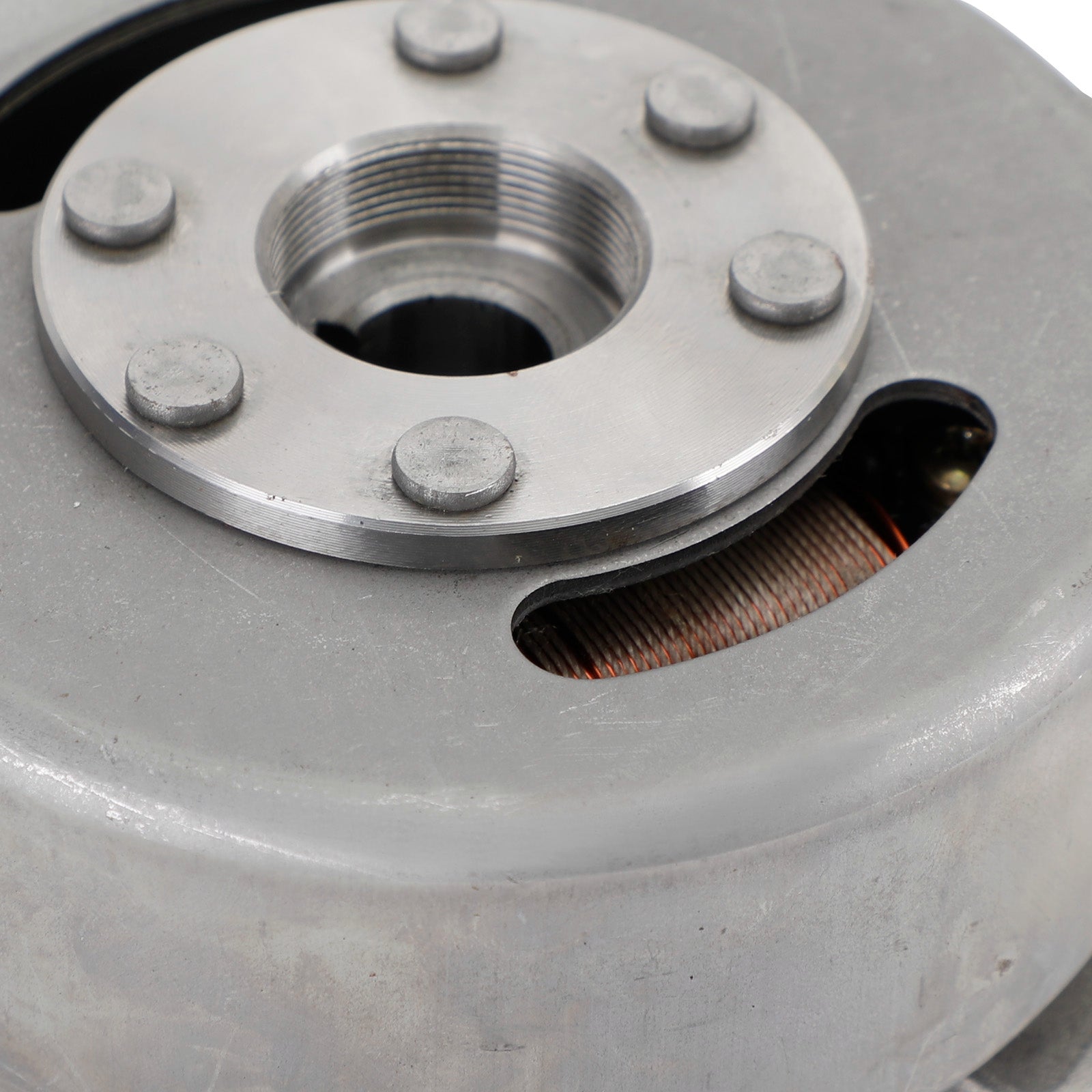

Vliegwielafmetingen:
Buitendiameter vliegwiel: ca. 111 mm
Binnendiameter vliegwiel: ca. 86 mm
Diameter van het vliegwielmiddengat: 19 mm
Diameter van het taps toelopende middengat van de flens: 16 mm
Buitendiameter van de taps toelopende flens: 60 mm
Binnendiameter van de taps toelopende flens: 26 mm
Dikte: ca. 12,50 mm
Hoogte: ca. 41,50 mm
Totale hoogte: ca. 44 mm
Gewicht: ca. 0,935 kg
overige specificaties:
Aantal draden: 6
Aantal stekkers: 6
Aantal pinnen: 6
Aantal palen: 2
Montage:
Geschikt voor CNKO-125, Kayo, Apollo AGB-37, Xmotos XB-33 (125cc/140cc) of vergelijkbaar.
Geschikt voor veel Chinese kinder Mini Quad/ATV/Motocross/Dirt Bike/Go-kart/Buggys/Monkey/DAX Lifan 49-125ccm.
Past op Honda XR/CRF 50, XR/CRF 70, Z50R (1988-1999), ZB50 en de meeste pitbikes met 50cc, 70cc, 90cc, 110cc & 125cc motoren.

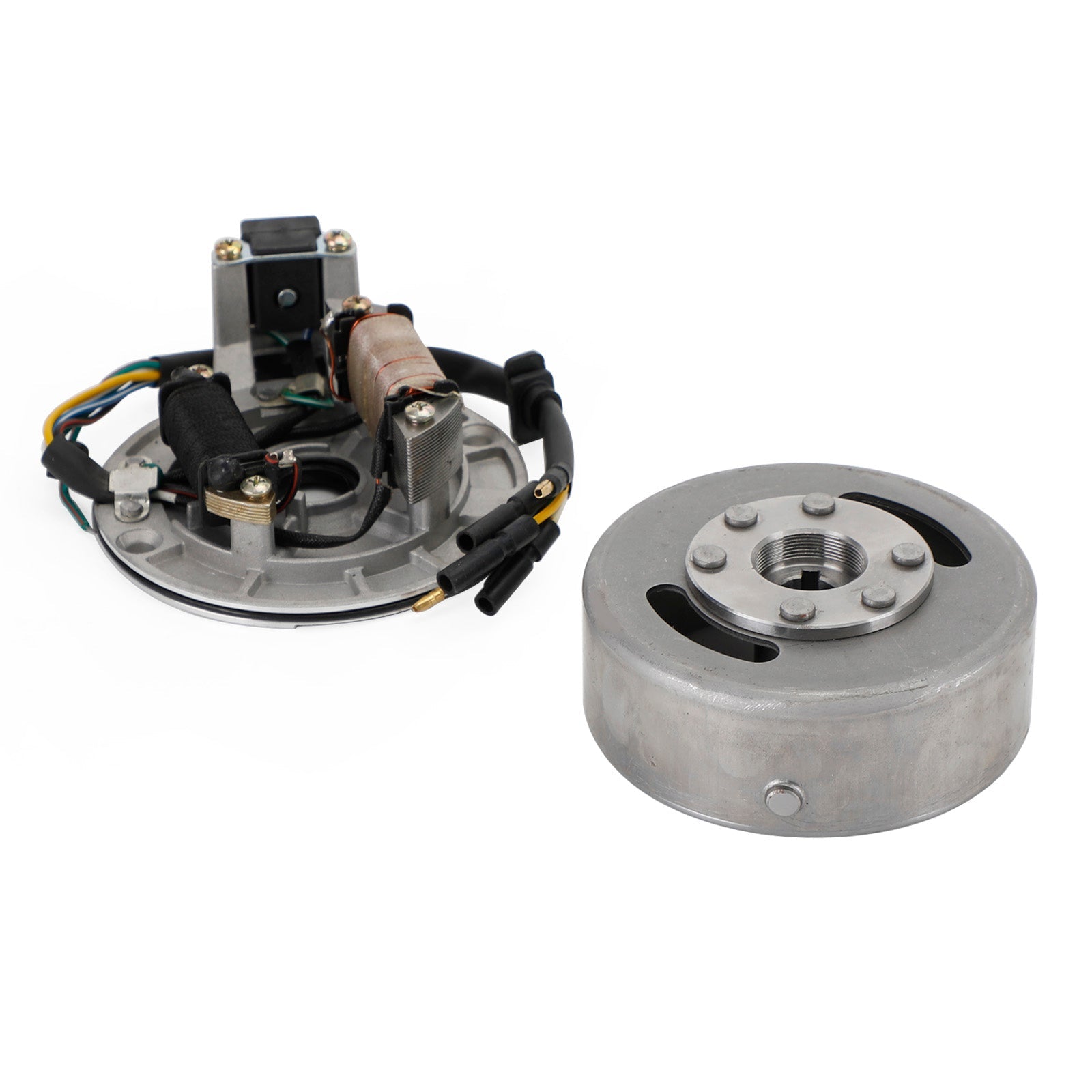

Het pakket bevat:
1x statorontstekingsplaat
1x Magneto Vliegwiel
Opmerking:
Er zijn verschillende typen van deze magneetontstekingsspoel.
Vergelijk deze zorgvuldig met uw oude onderdelen om er zeker van te zijn dat dit de juiste set voor uw machine is.
Vergelijk voor het bestellen nauwkeurig met de productfoto of deze uitvoering identiek is aan de benodigde stator.
