Beschrijving

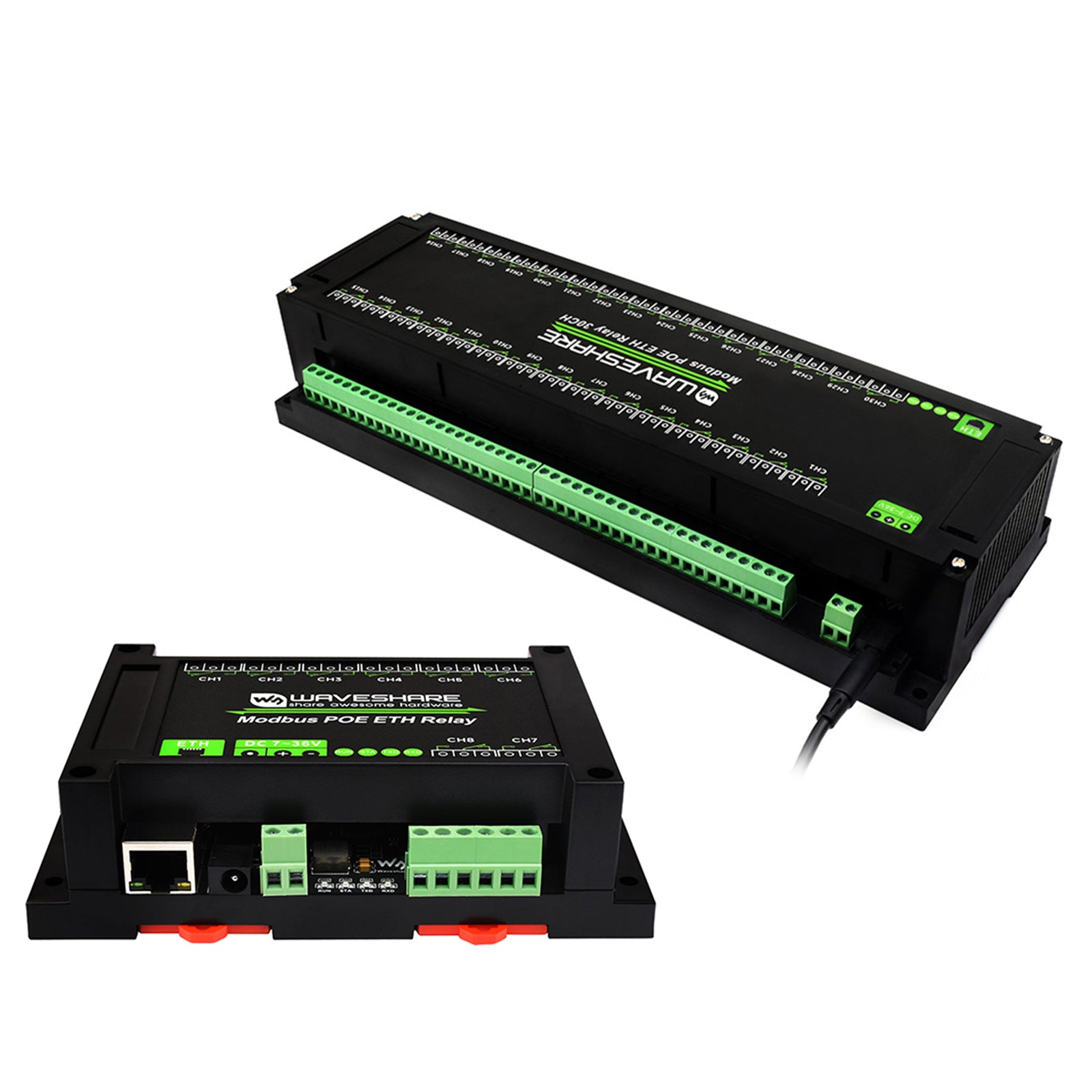

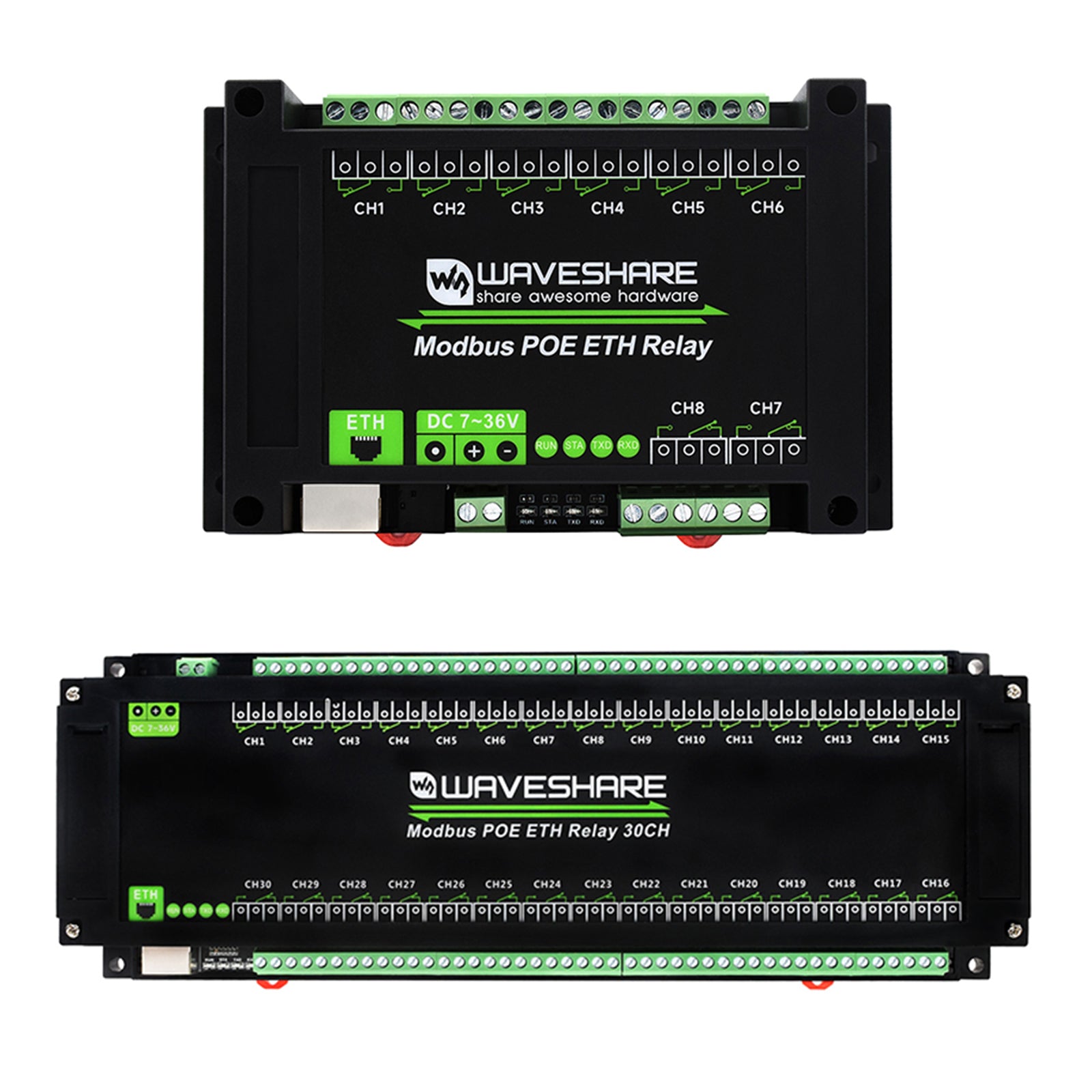

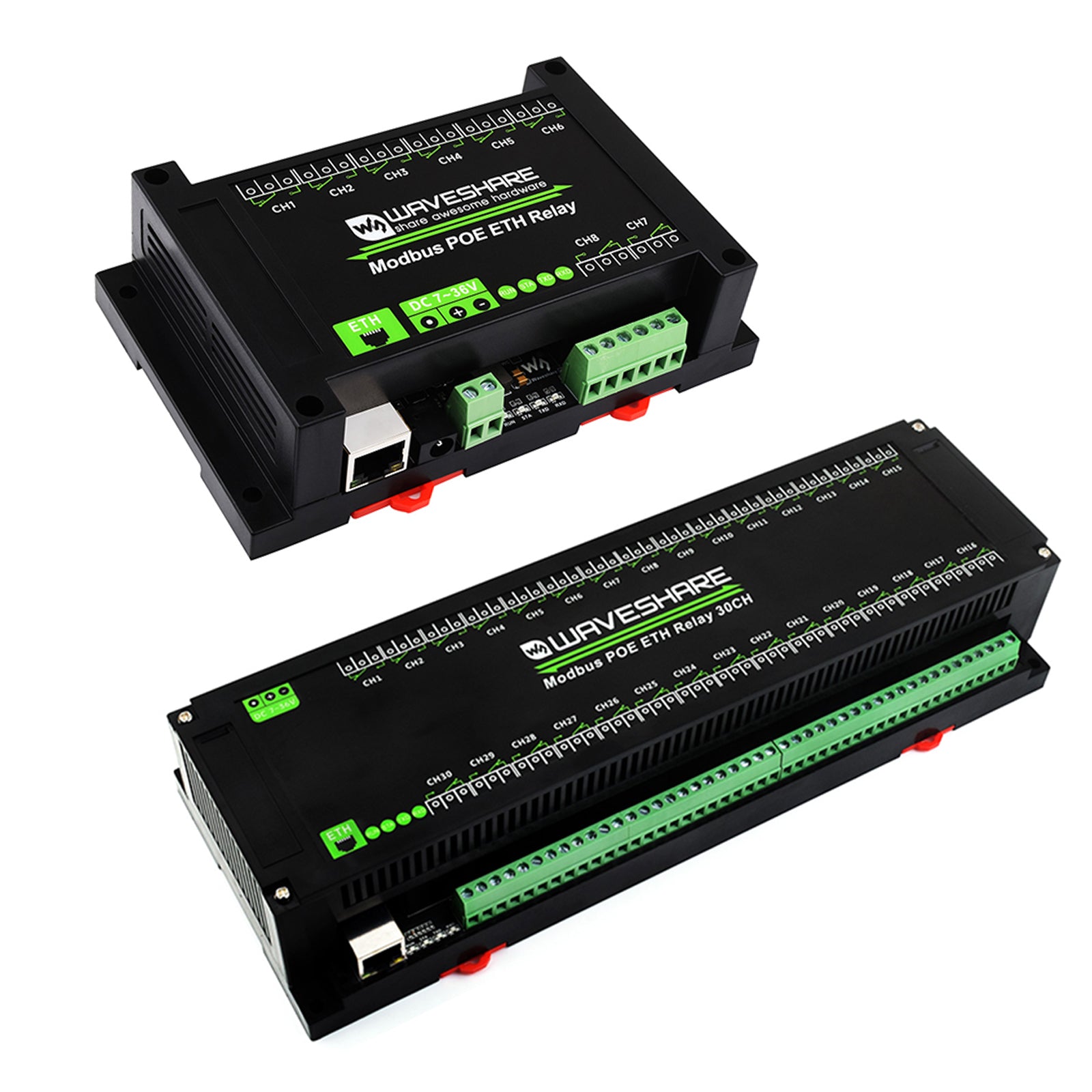

Industriële 8/30-kanaals Ethernet-relaismodule Modbus RTU/TCP-protocol Poe Ethernet-communicatie

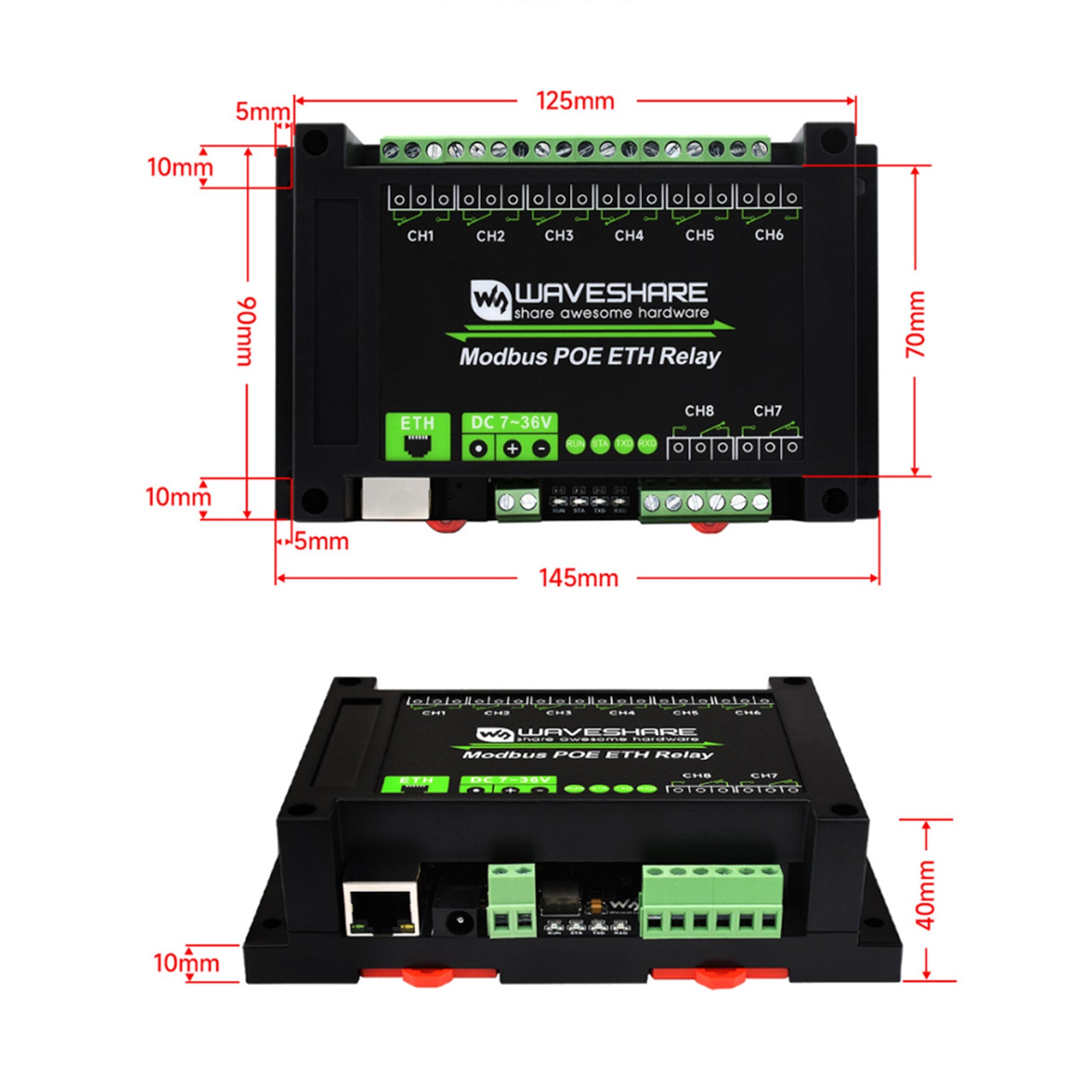

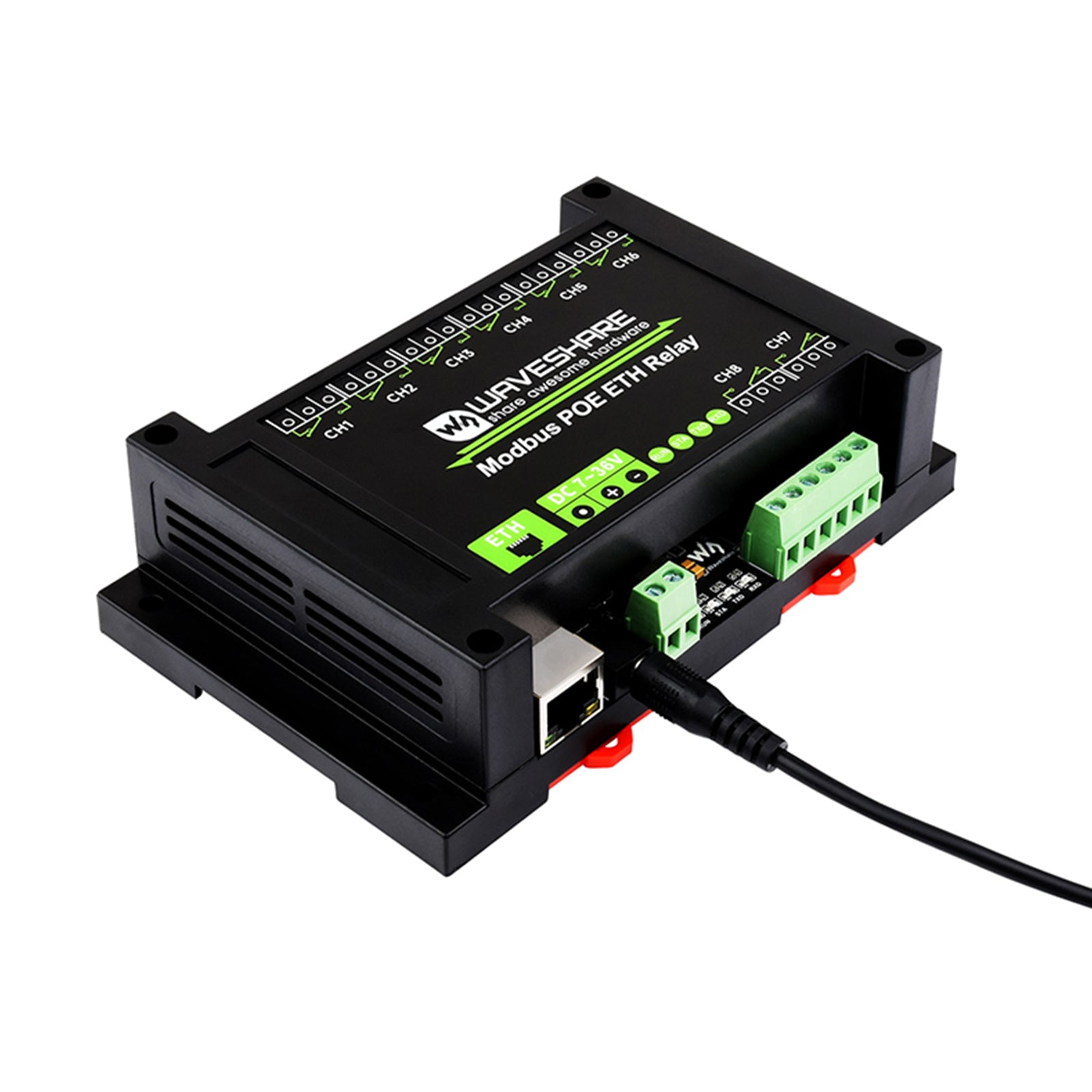

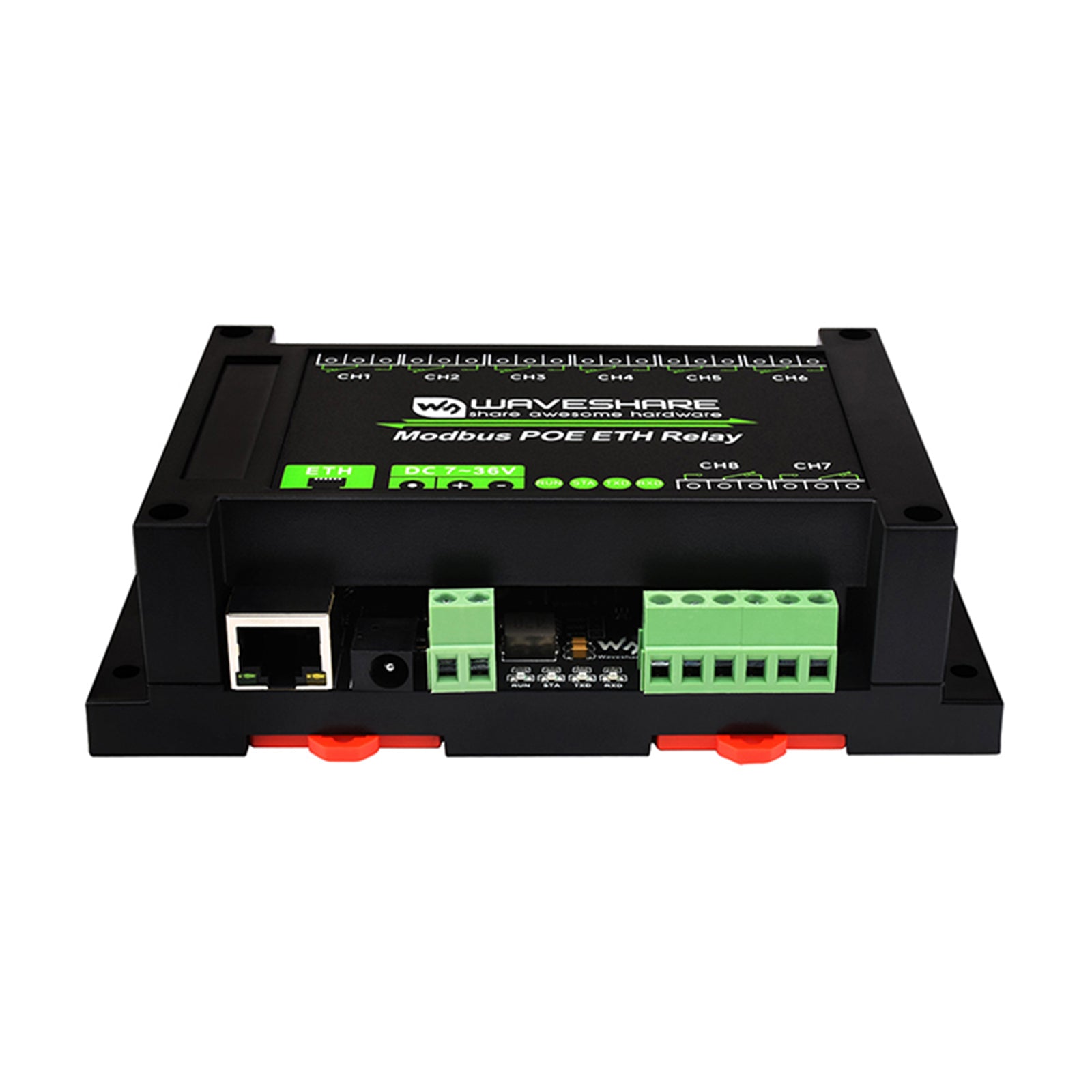

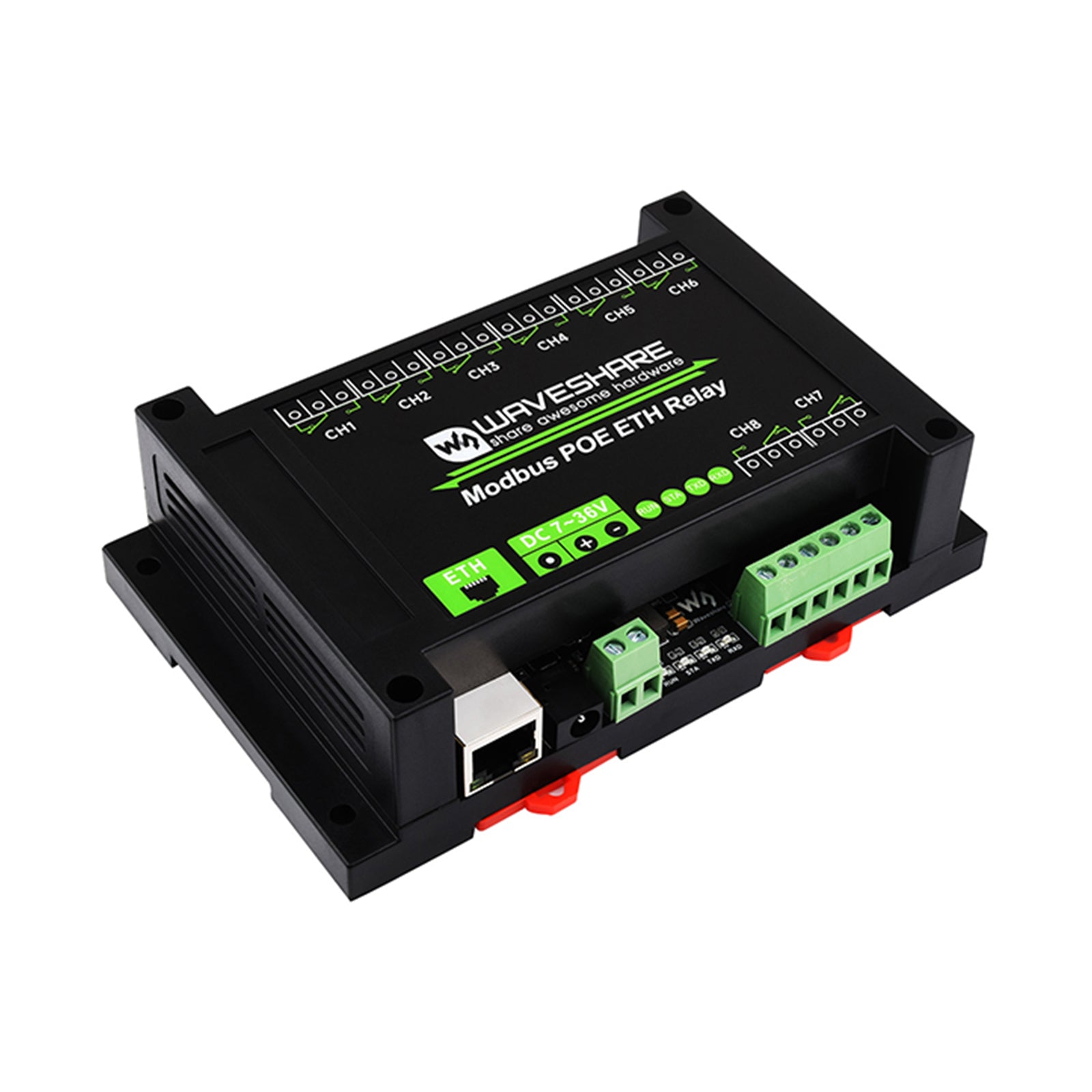

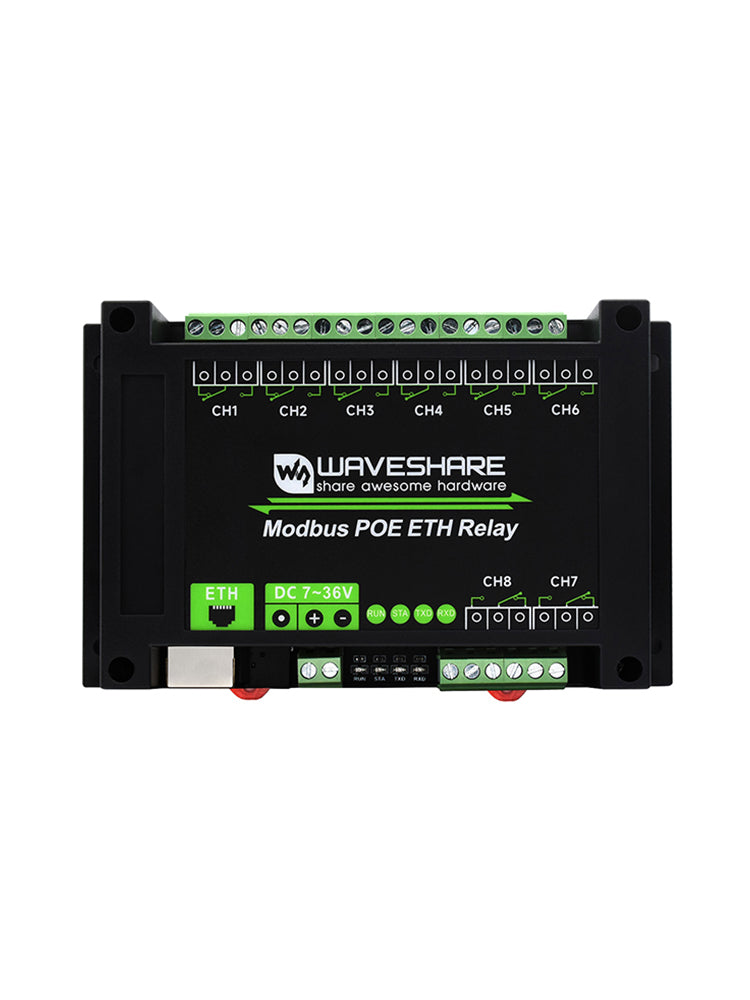

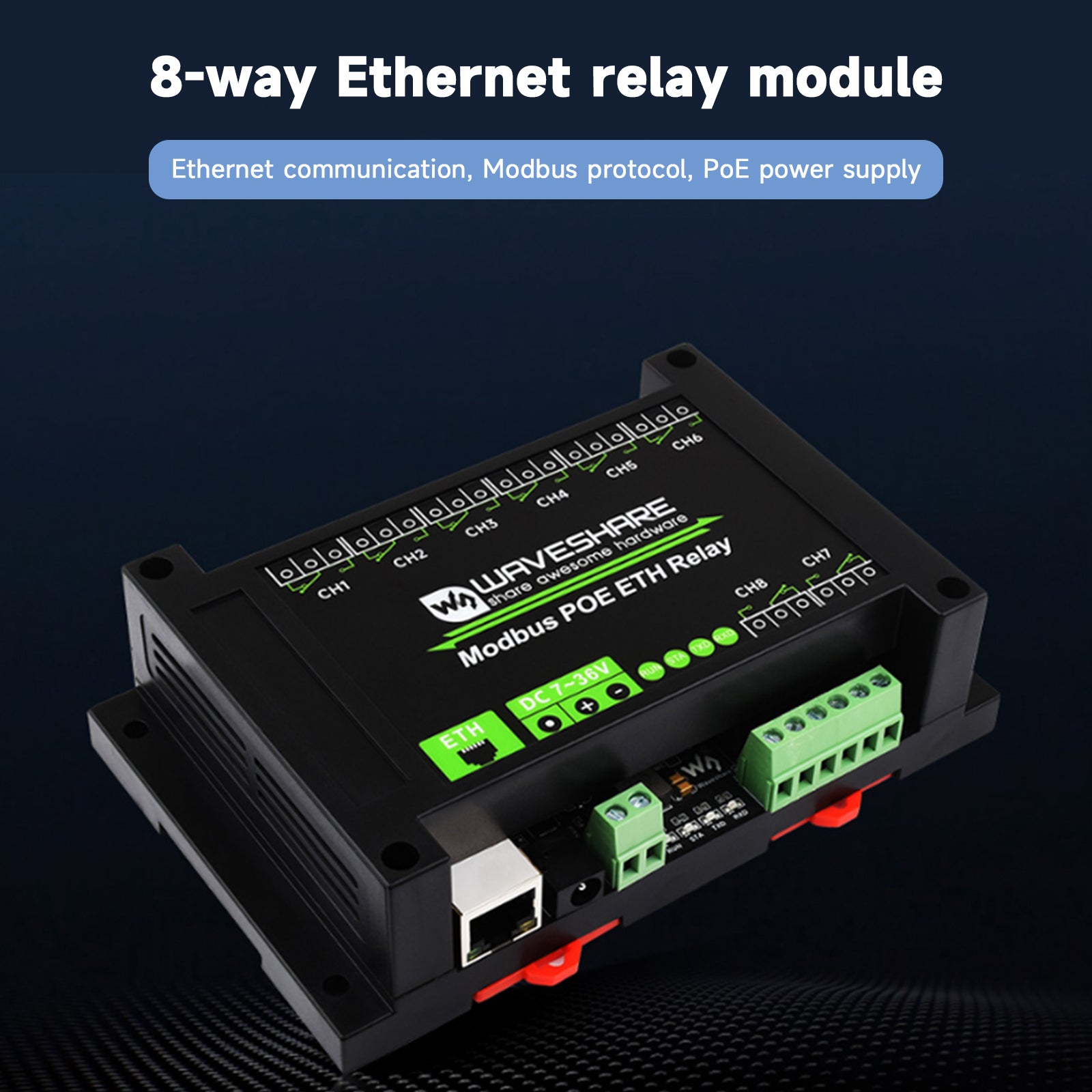

8-voudige Ethernet-relaismodule:
Beschrijving:

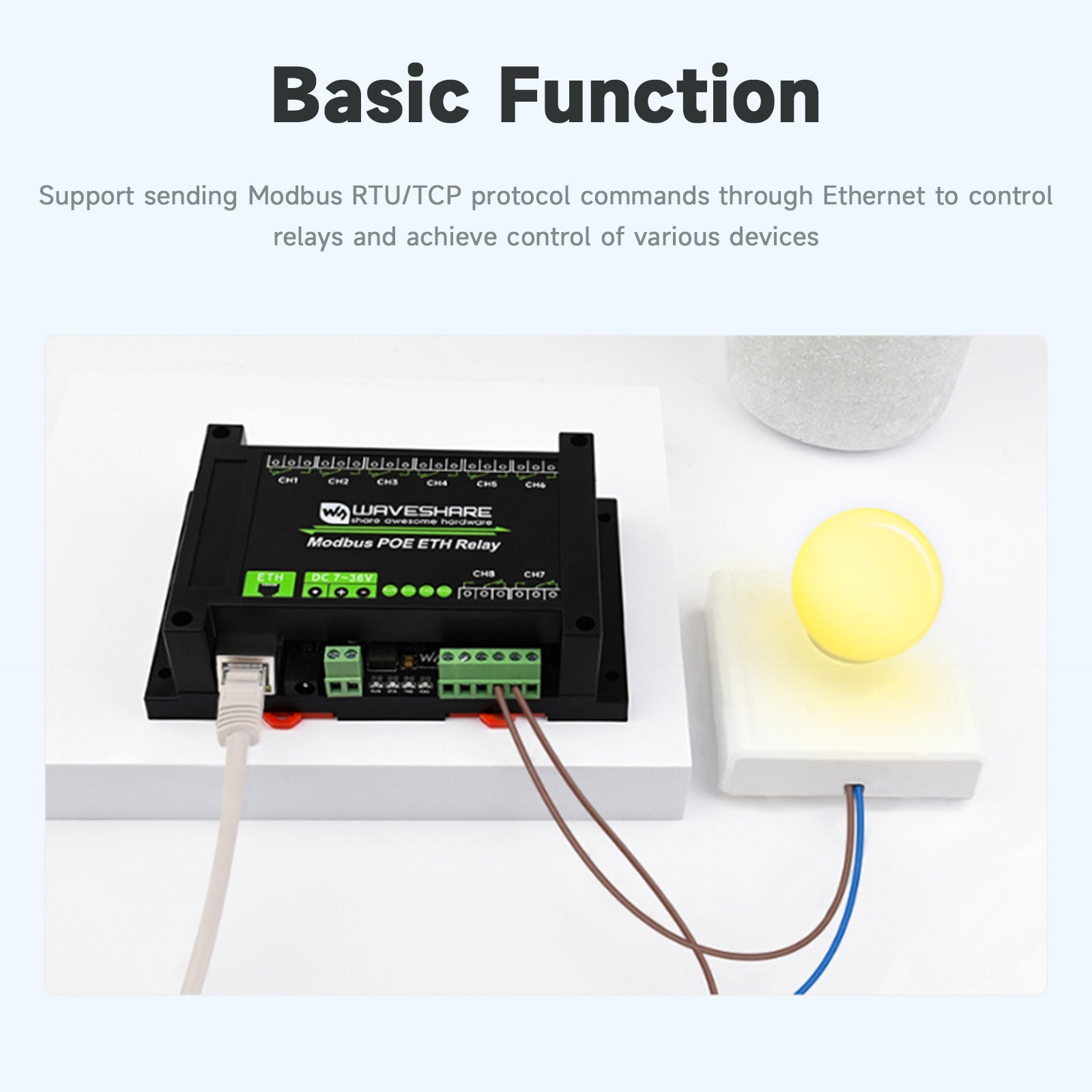

Dit product is een 8-voudige relaismodule die wordt aangestuurd door een Ethernet-interface en speciaal is ontworpen voor industriële toepassingen. Het maakt gebruik van het Modbus RTU/Modbus TCP-protocol, ondersteunt PoE-netwerkpoortvoeding en heeft een ABS-railbehuizing. Dit product is eenvoudig te bedienen, biedt hoge communicatiesnelheden, stabiliteit, betrouwbaarheid en veiligheid en kan worden toegepast in diverse industriële regelapparatuur of toepassingen met hoge communicatievereisten.
Functies:
Het heeft flits-aan- en flits-uit-functies en kan het relais aansturen om gedurende een bepaalde tijd open te gaan en automatisch te sluiten via instructies
Ondersteunt DC 7~36V brede spanningsvoeding, ondersteunt PoE Ethernet-voeding
Ondersteun de besturing van relais via het MQTT-protocol en bied Alibaba Cloud MQTT-toepassingsroutines
Isolatie van de optische koppeling aan boord om interferentie van het hoogspanningscircuit van het relais te voorkomen
Ingebouwde anti-omkeerschakeling om omgekeerde aansluiting van de positieve en negatieve polen en doorbranden van het circuit te voorkomen

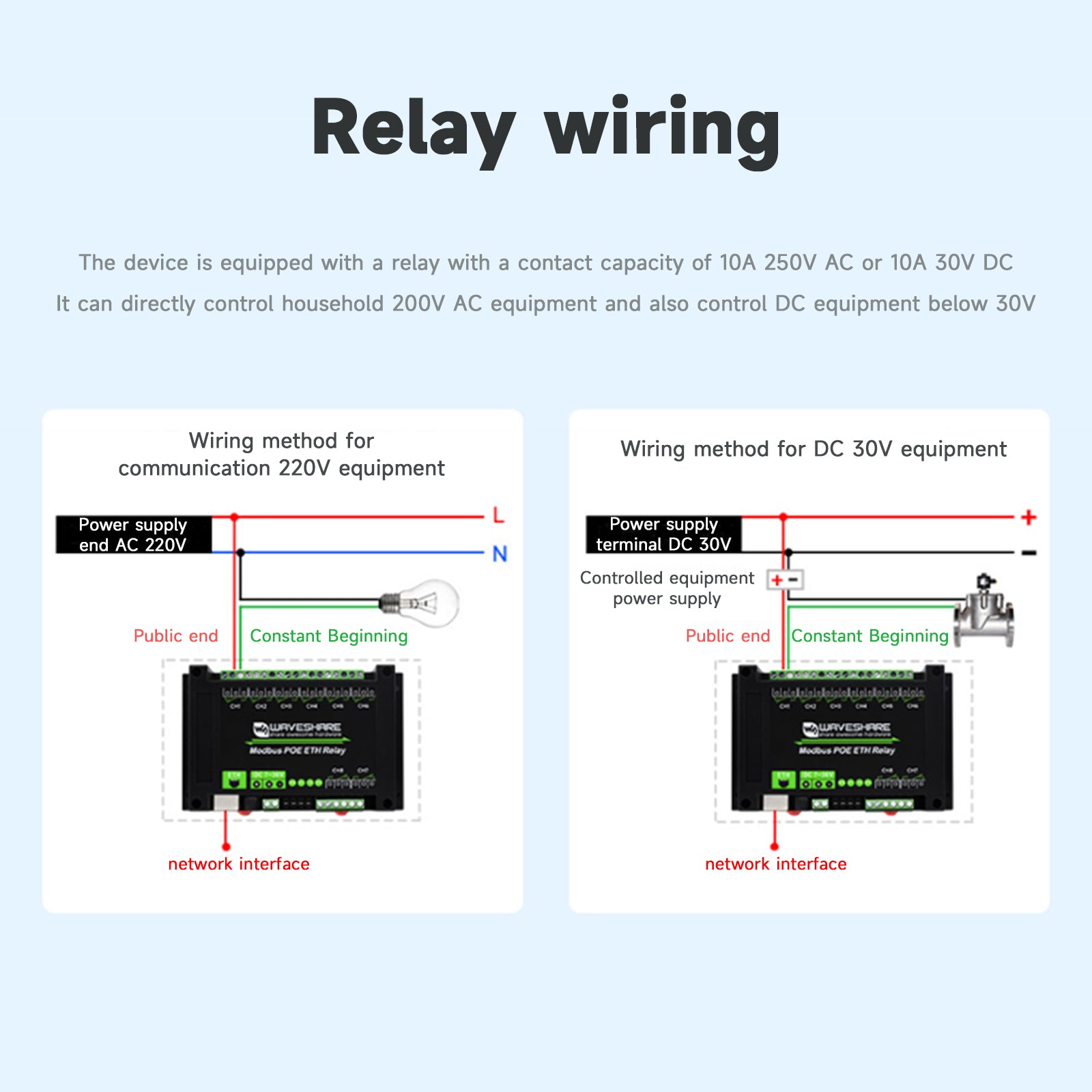

Gebruik relais van hoge kwaliteit die toegang geven tot belastingen: ≤10A 250V AC of ≤10A 30V DC

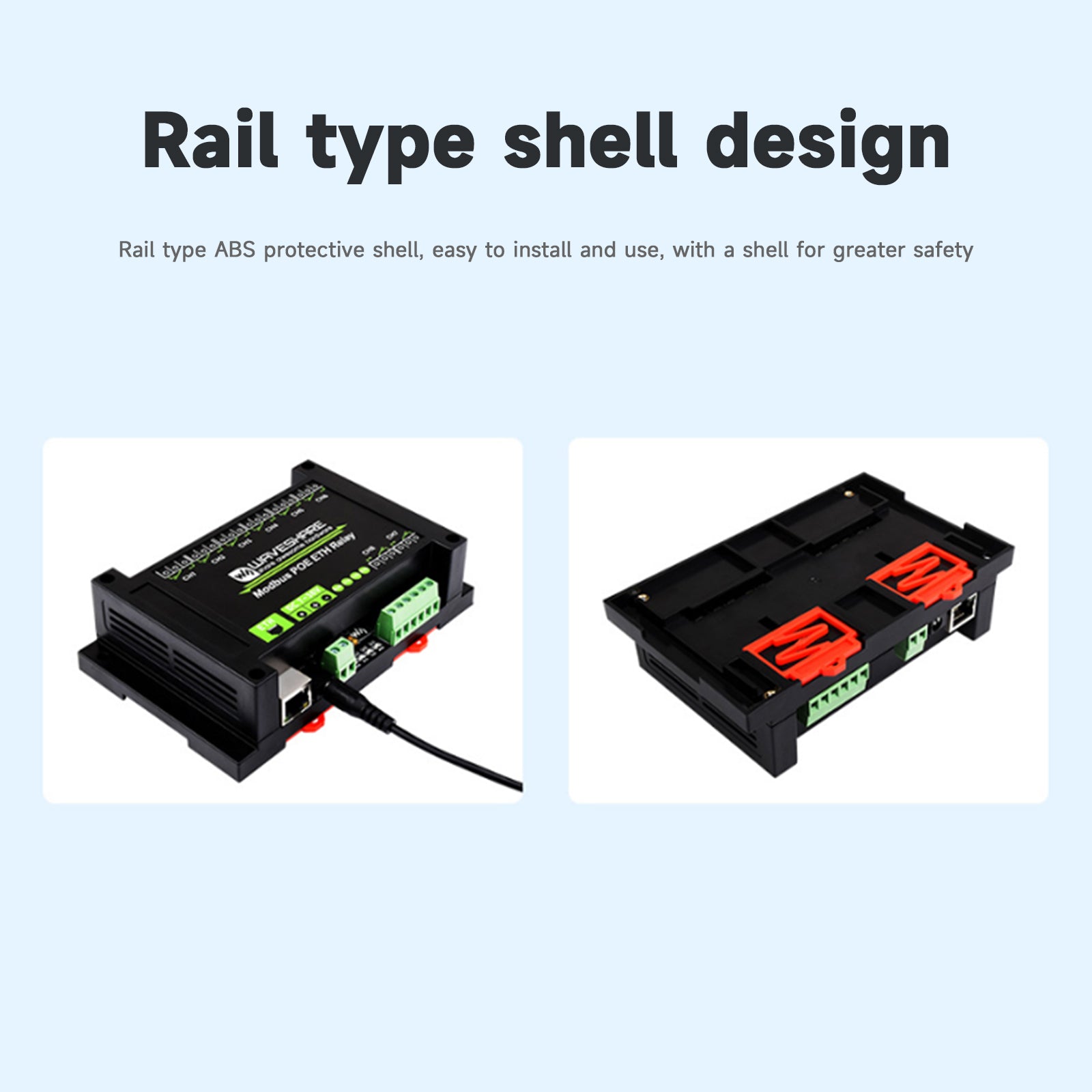

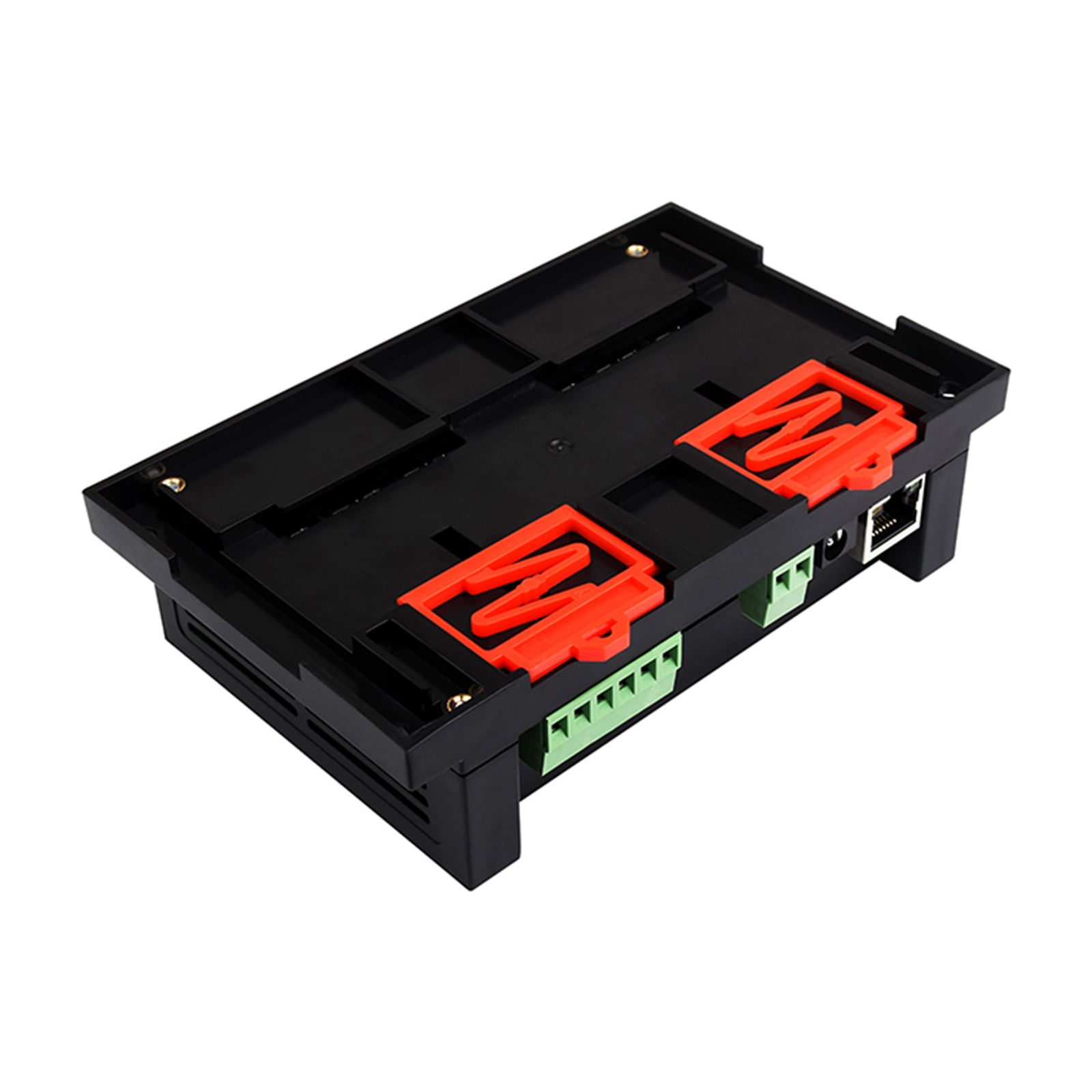

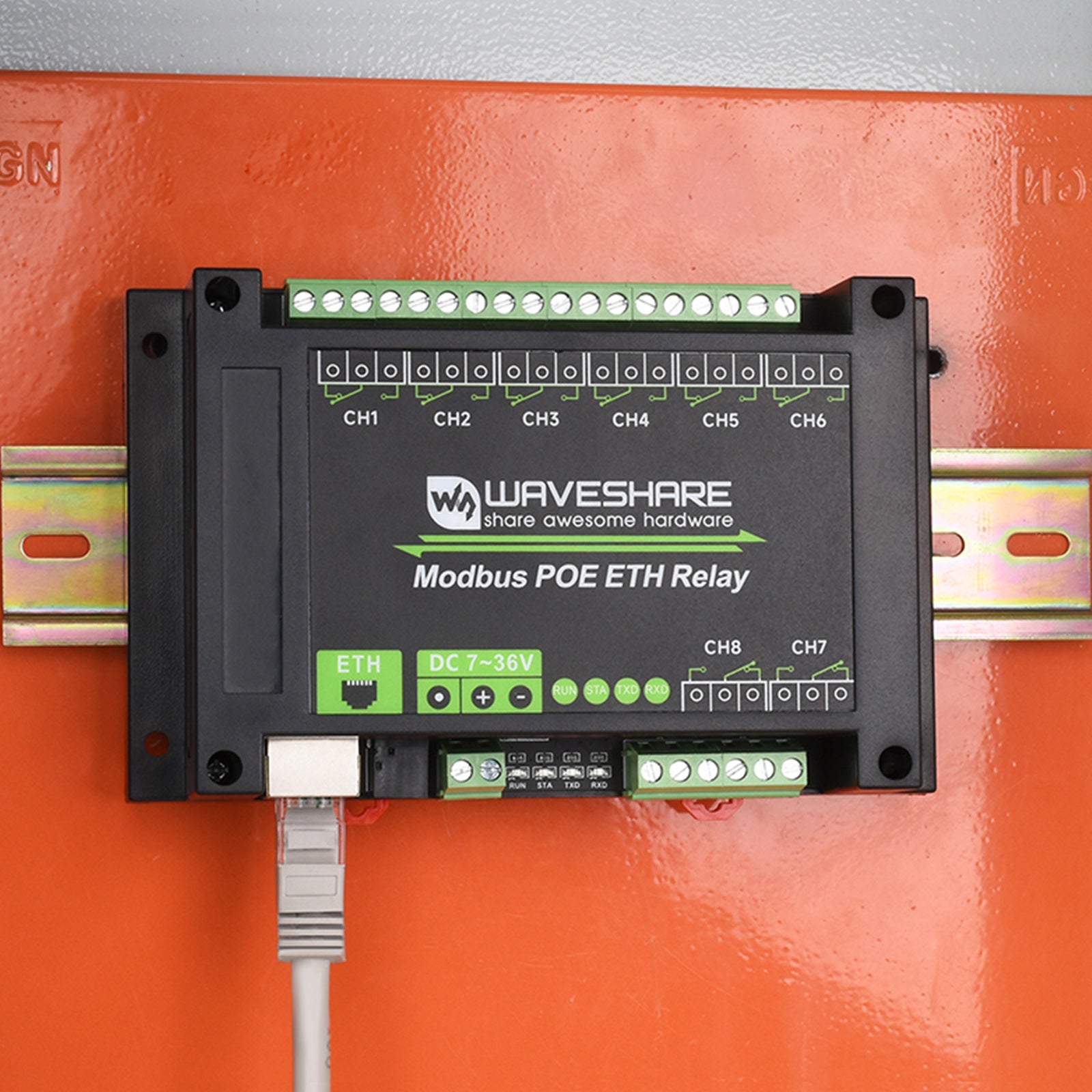

Railtype ABS beschermende behuizing, eenvoudig te installeren en te gebruiken, veiliger met behuizing
4 externe LED-indicatoren en netwerkpoortindicatoren, waarmee u eenvoudig de MCU-status en de signaalontvangst- en verzendstatus kunt bekijken
Specificaties:

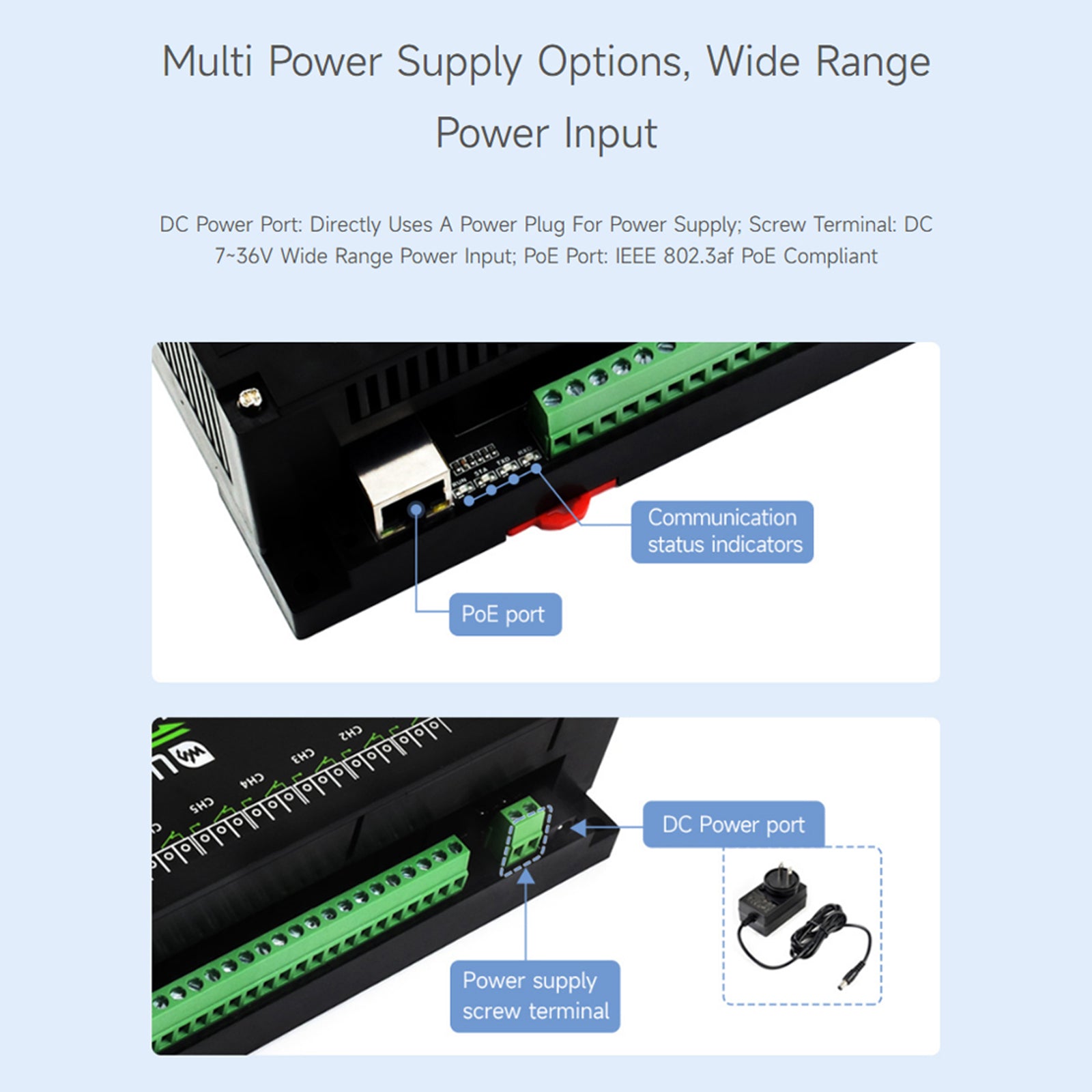

Voeding: PoE-netwerkpoort, DC 5,5*2,1-voedingsinterface of klemmenblok (7~36V)
Communicatie-interface: PoE-netwerkpoort, ondersteuning voor IEEE 802.3af-standaard
Aantal relais: 8
Contacttype: één normaal open, één normaal gesloten
Contactbelasting: ≤10A 250V AC of ≤10A 30V DC
Modbus-protocol: Modbus RTU-protocol of Modbus TCP-protocol

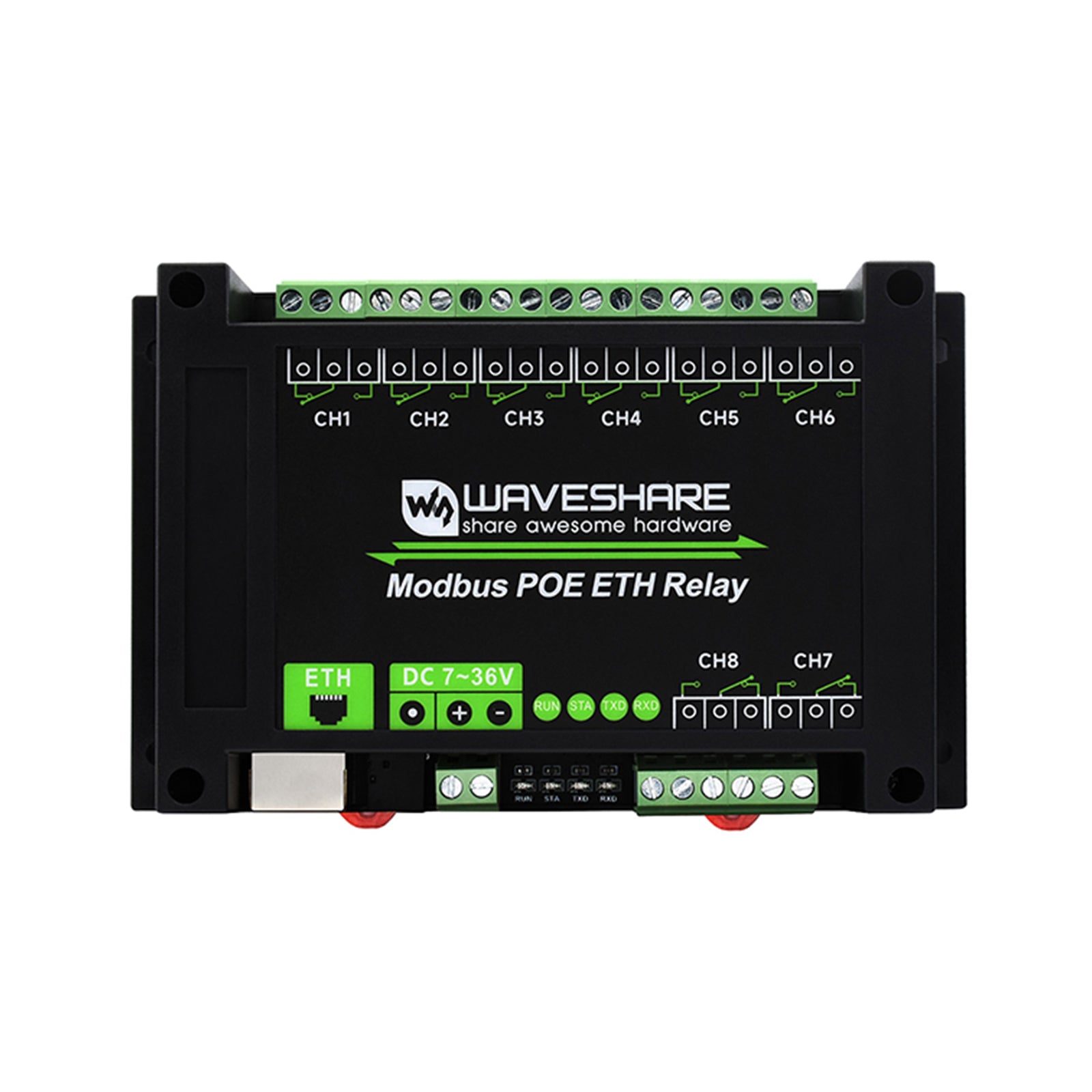

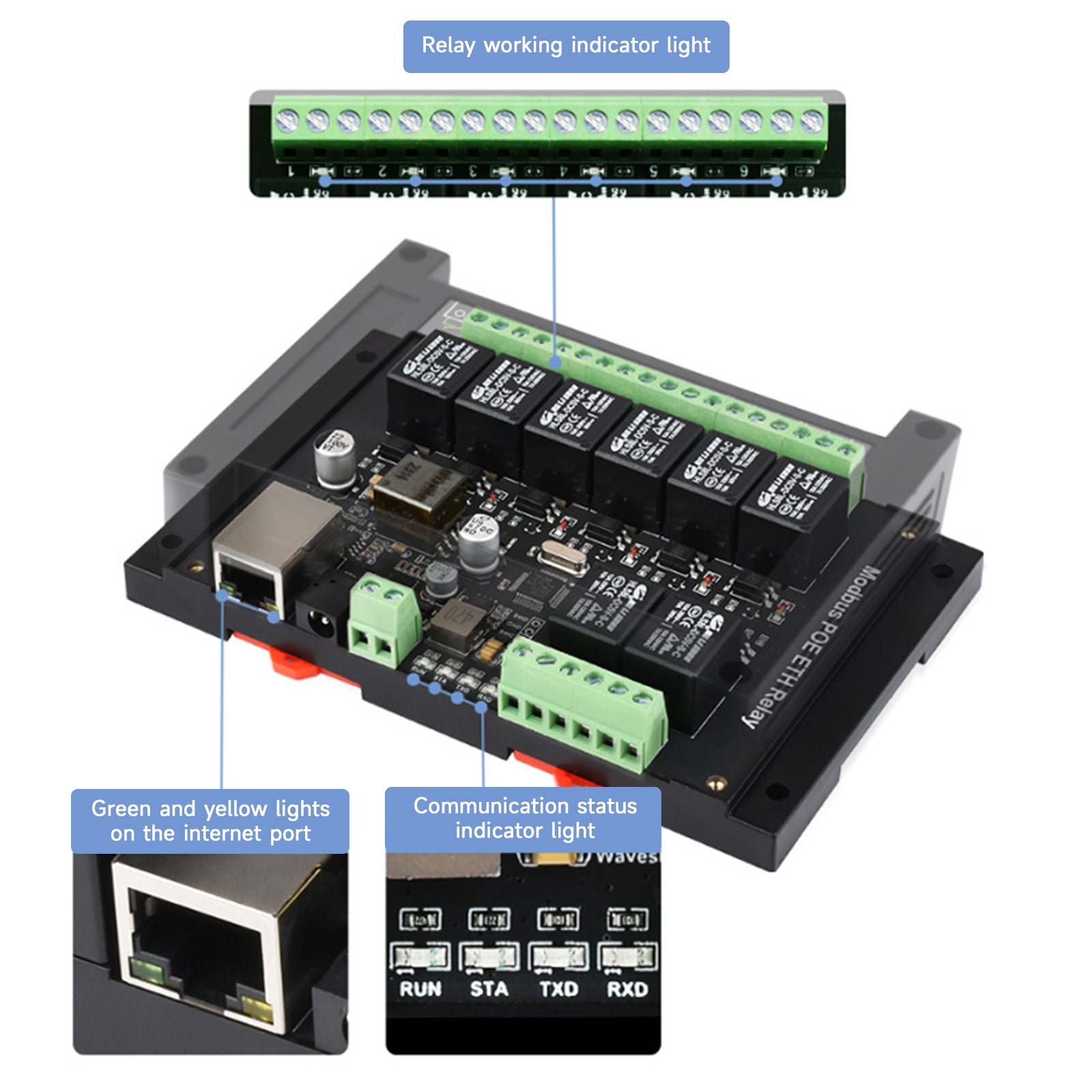

Indicator:
RUN: Netwerkpoort-werkingsindicator, knippert in een cyclus van 2 seconden nadat de chip normaal werkt
STA: MCU-indicator, knippert wanneer de MCU normaal werkt
TXD: Verzendindicator, het lampje brandt wanneer er gegevens worden verzonden
RXD: Ontvangstindicator, het lampje brandt wanneer er gegevens worden ontvangen

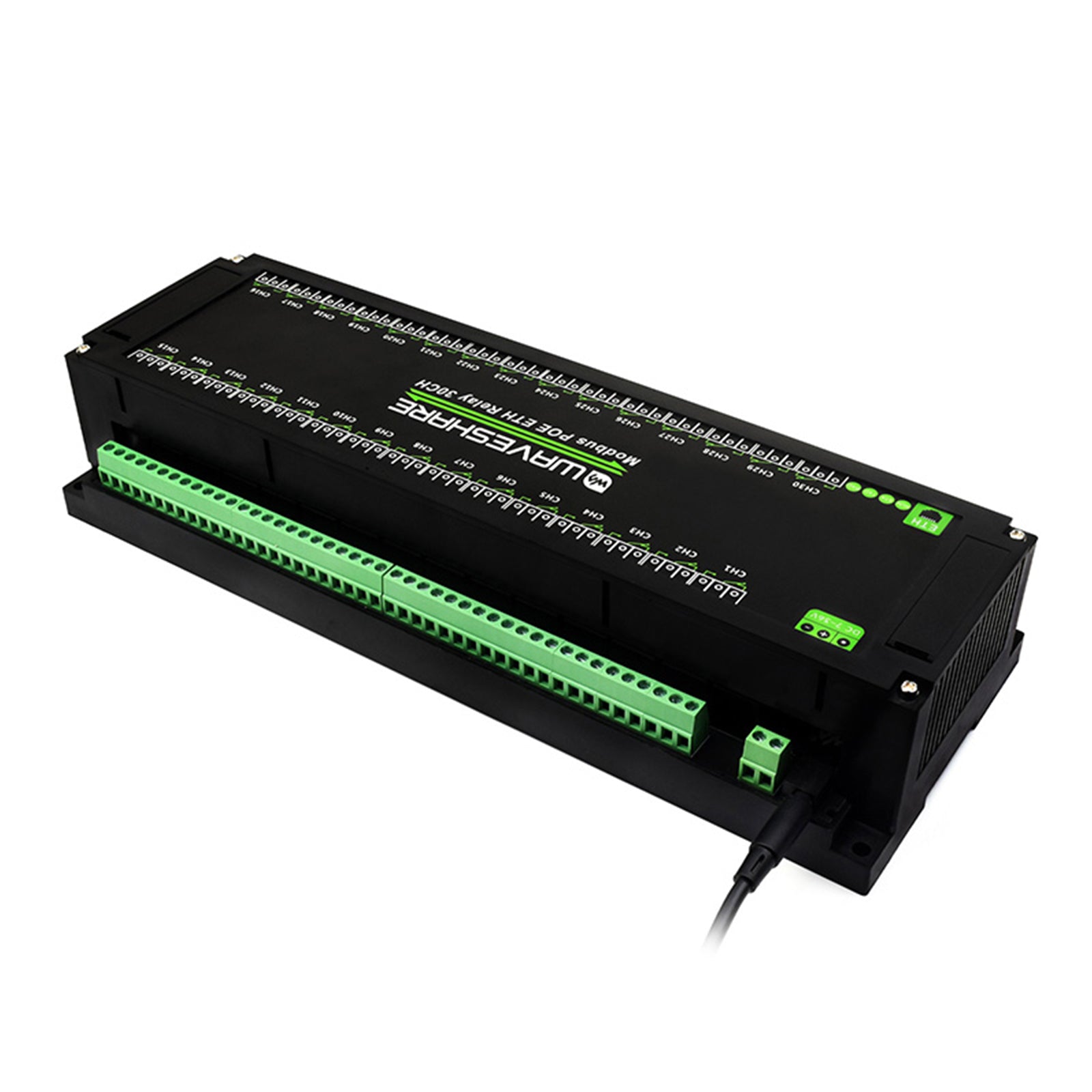

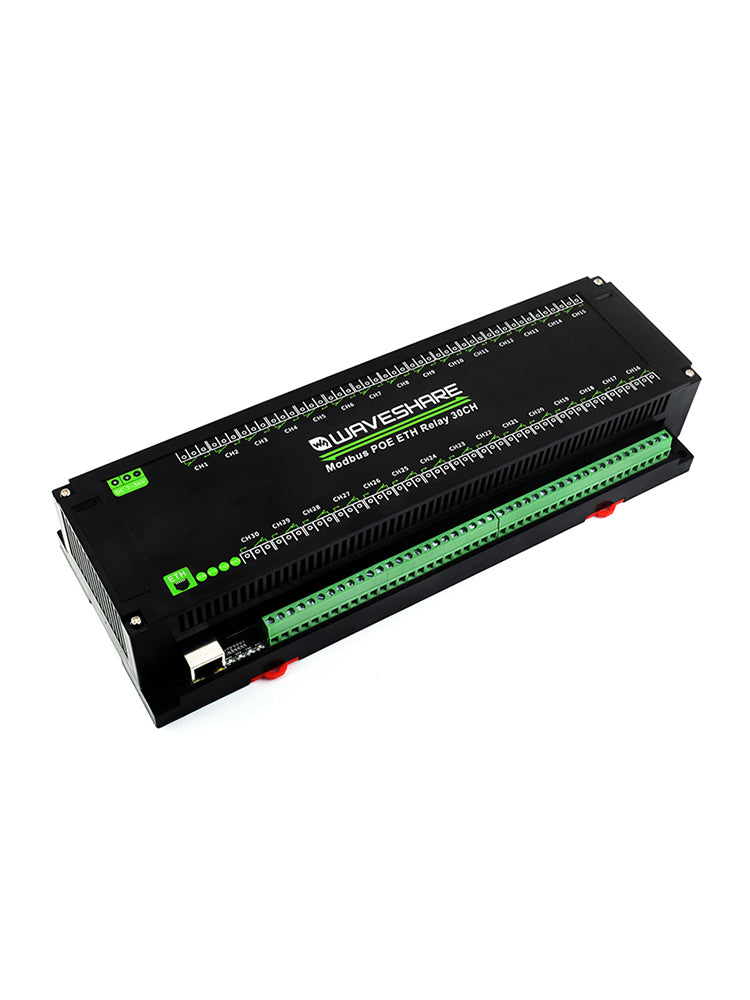

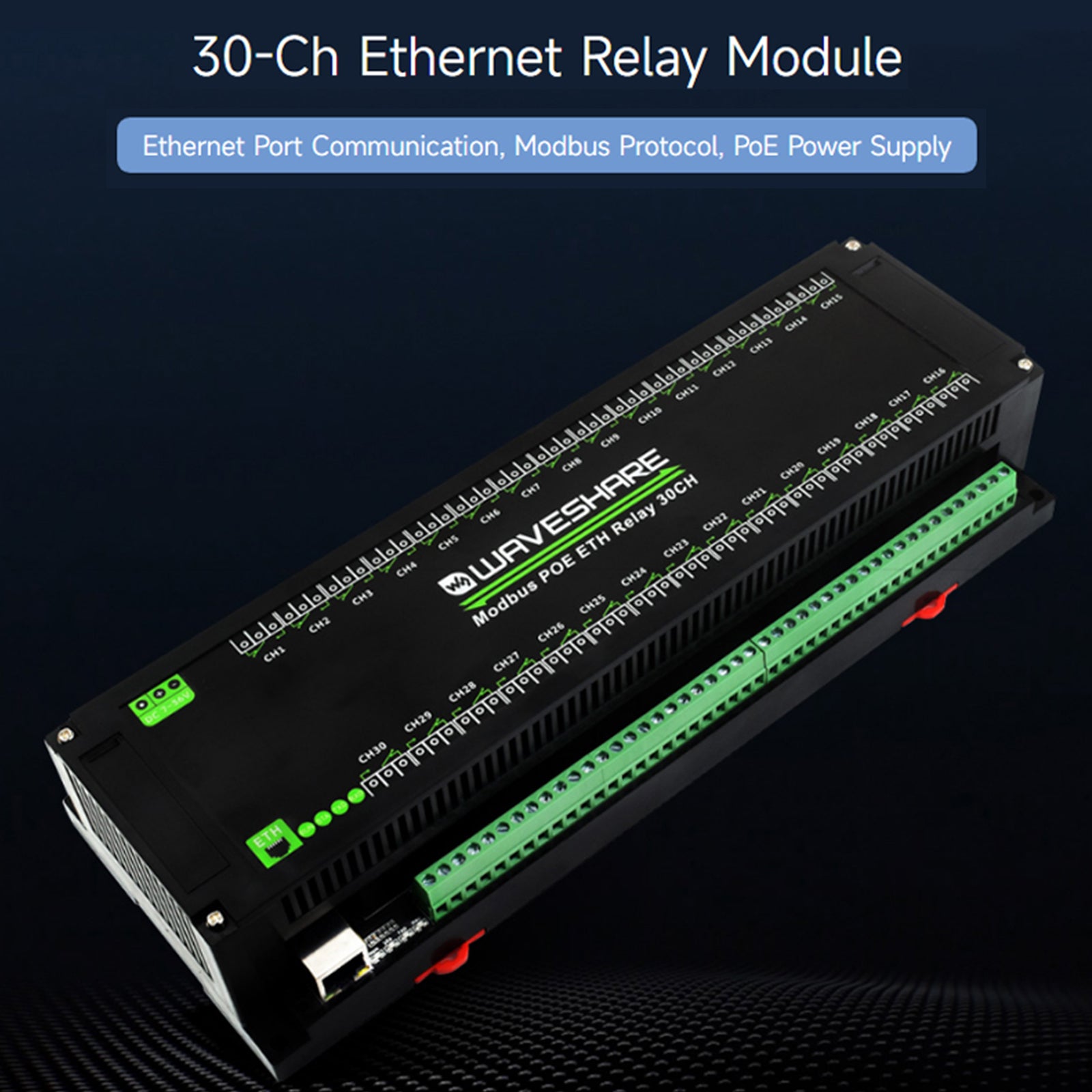

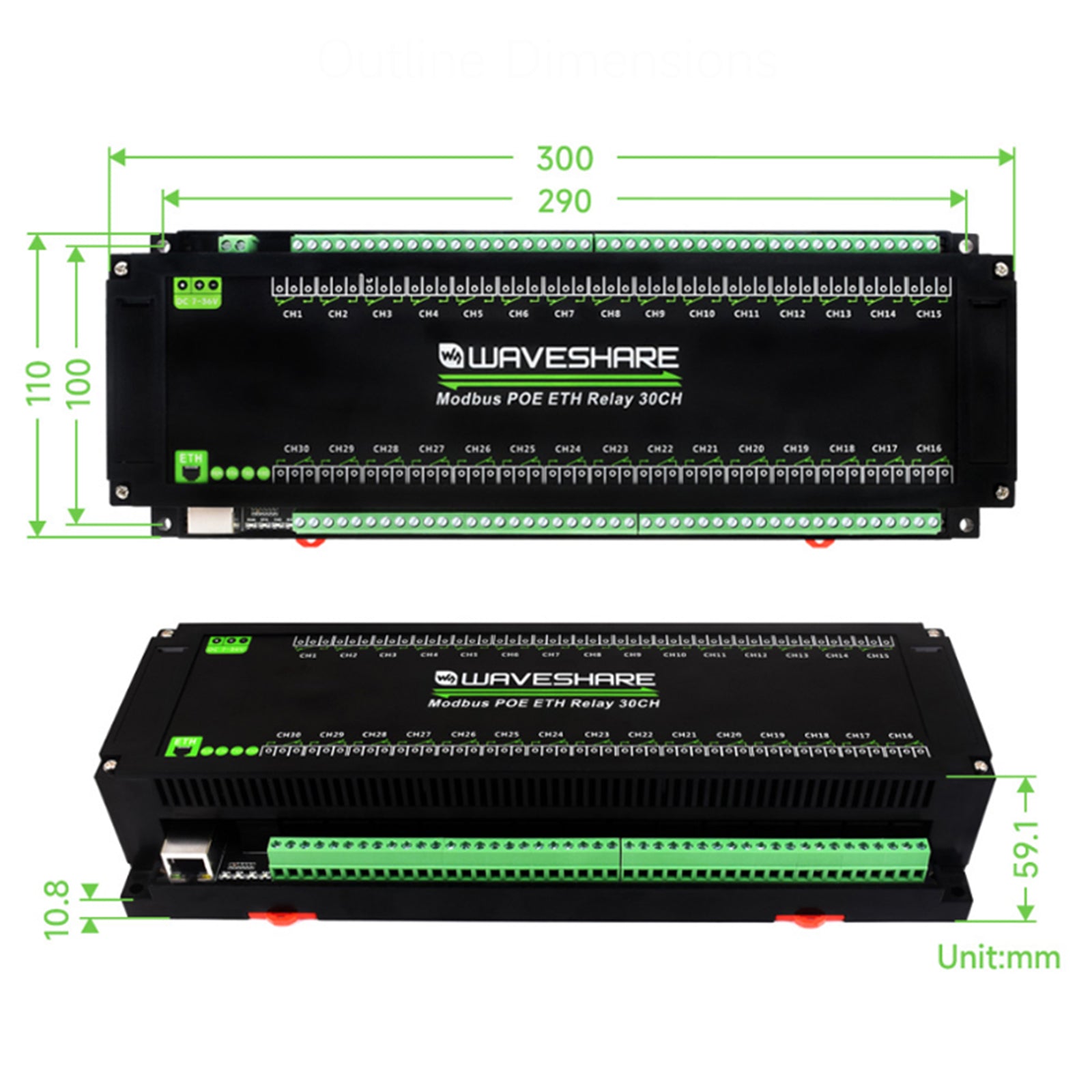

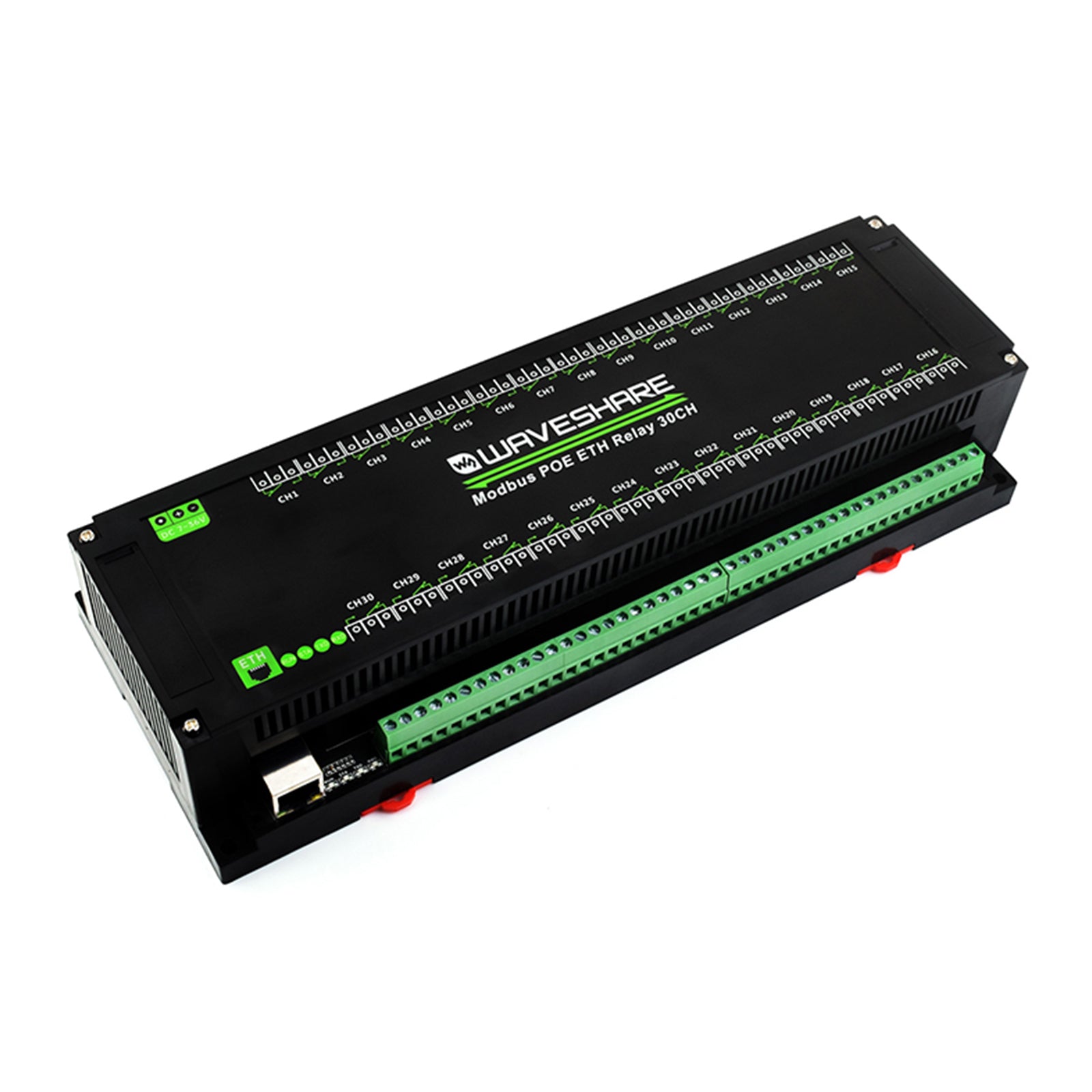

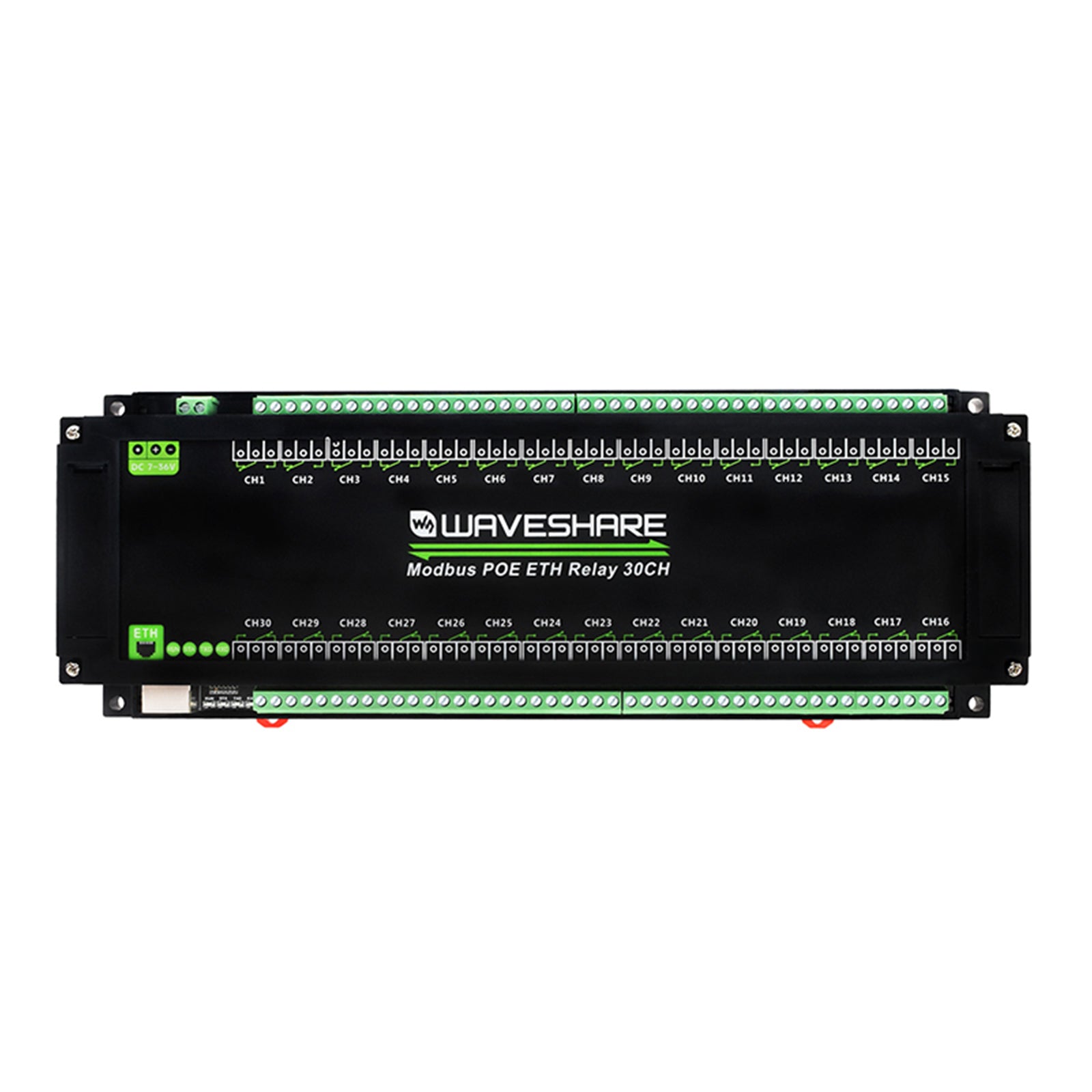

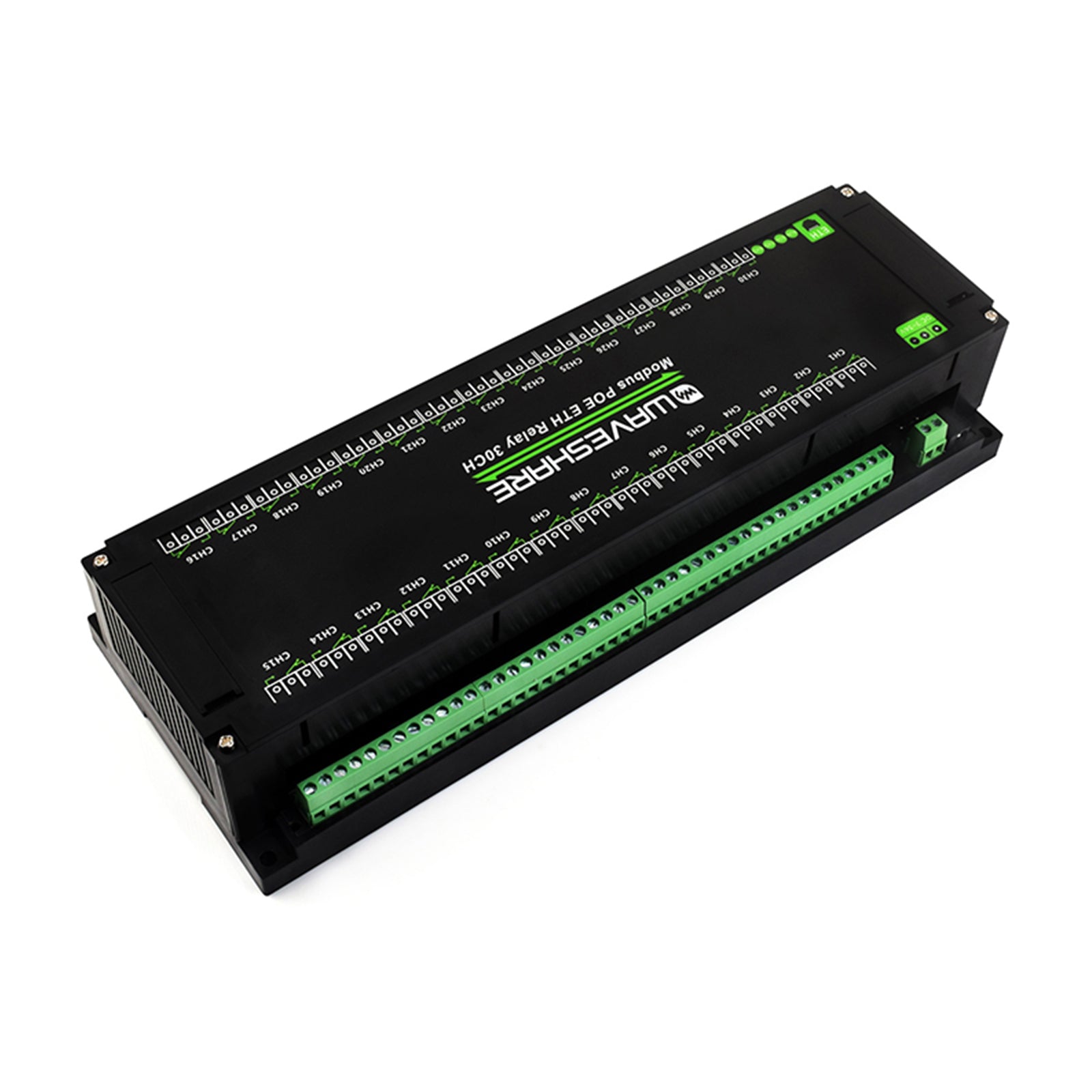

30-voudige Ethernet-relaismodule:
Beschrijving:
Dit product is een industriële 30-kanaals relaismodule die wordt aangestuurd via een Ethernet-poort, maakt gebruik van Modbus RTU/Modbus TCP-protocollen, ondersteunt PoE-voeding en wordt geleverd met een ABS-railmontagebehuizing.
Het Modbus POE ETH Relay 30CH is zeer gebruiksvriendelijk. Dankzij de snelle communicatie, stabiliteit, betrouwbaarheid en veiligheid is het een ideale keuze voor industriële regelapparatuur en/of toepassingen met hoge communicatievereisten.
Functies:
Heeft een flits-aan- en flits-uit-functie. Door een argument aan de opdracht mee te geven, is het mogelijk om het relais even aan te zetten en het vervolgens automatisch te sluiten.
Ondersteunt een breed DC 7~36V-voedingsbereik en PoE-voeding
Ondersteunt relaisbesturing via het MQTT-protocol, wordt geleverd met een Alibaba Cloud MQTT-applicatiedemo

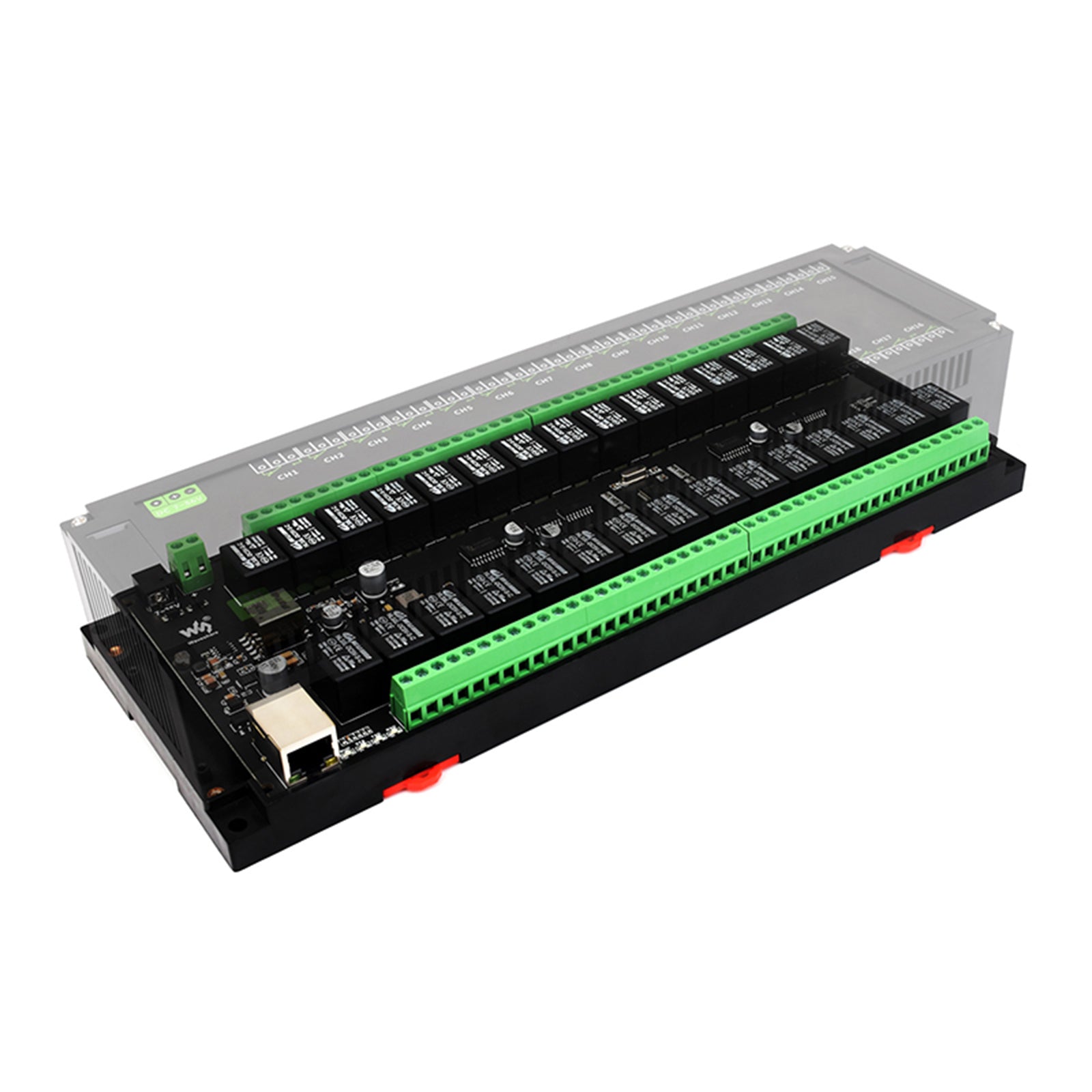

Ingebouwde optocoupler-isolatie voorkomt dat het relais wordt gestoord door een hoogspanningscircuit
Maakt gebruik van een speciale relaisdriverchip met ingebouwde flyback-diodebescherming voor een sterkere en stabielere aandrijfcapaciteit
Omkeerbeveiliging, voorkomt dat het circuit per ongeluk beschadigd raakt door een verkeerde aansluiting

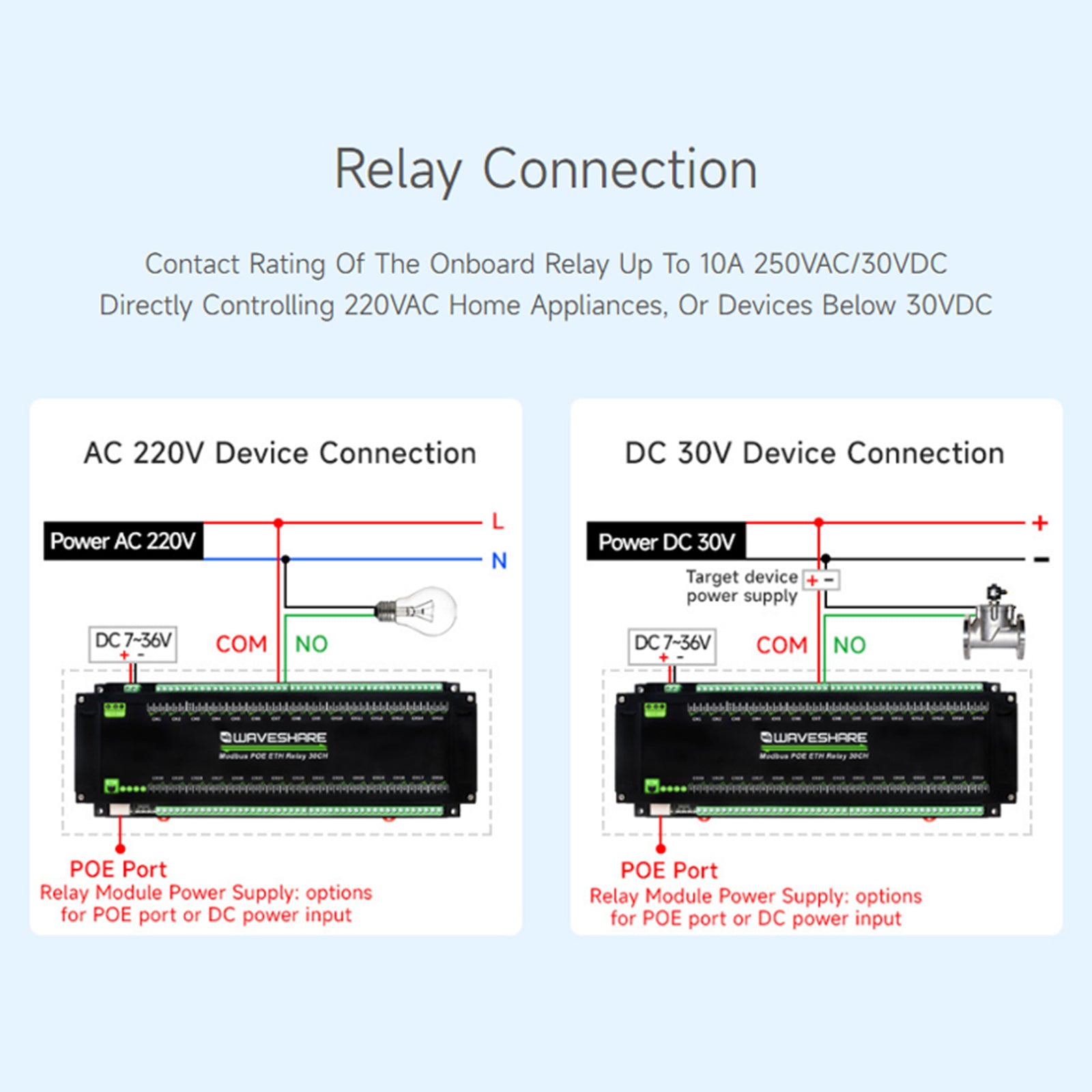

Hoogwaardig relais, contactvermogen: ≤10A 250VAC/30VDC

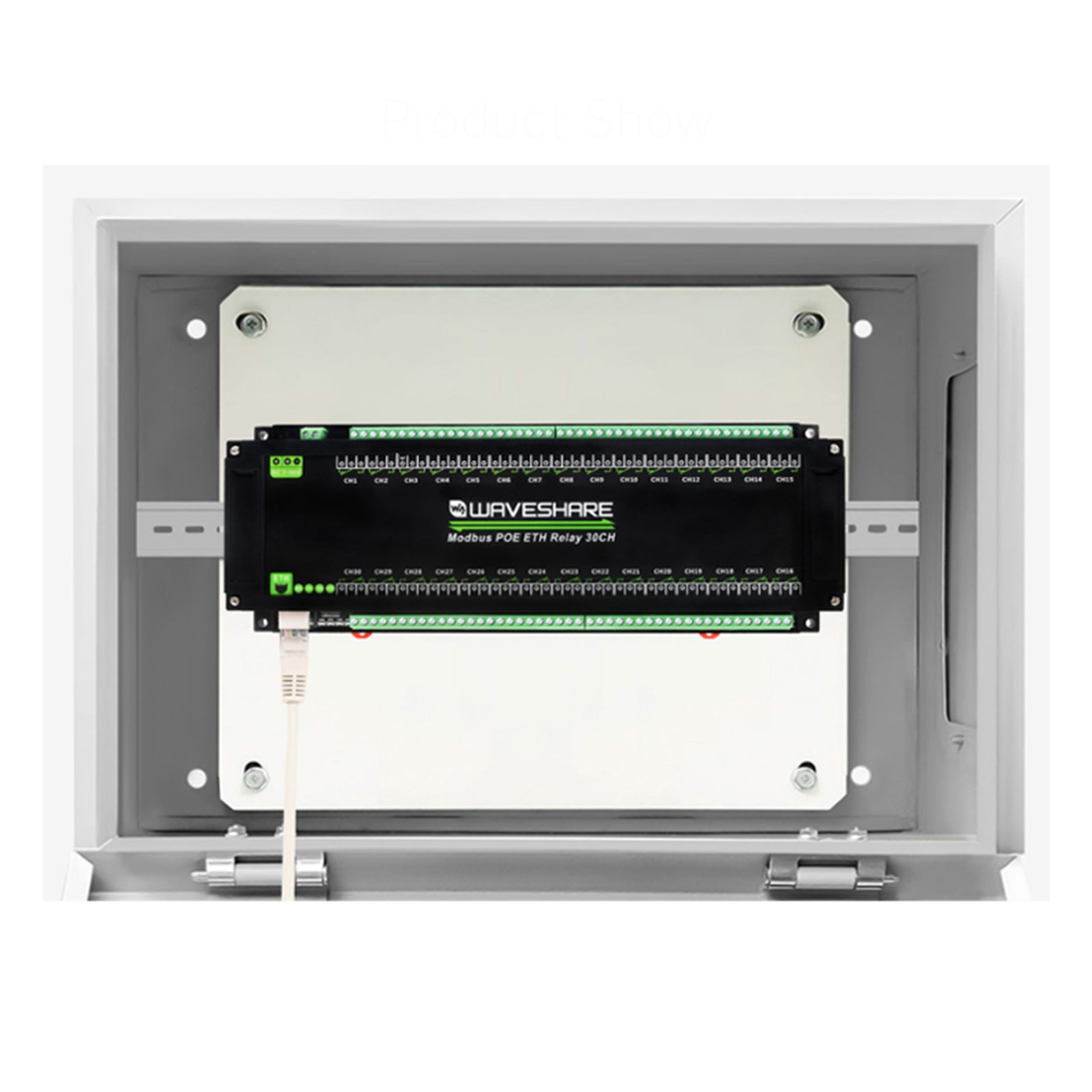

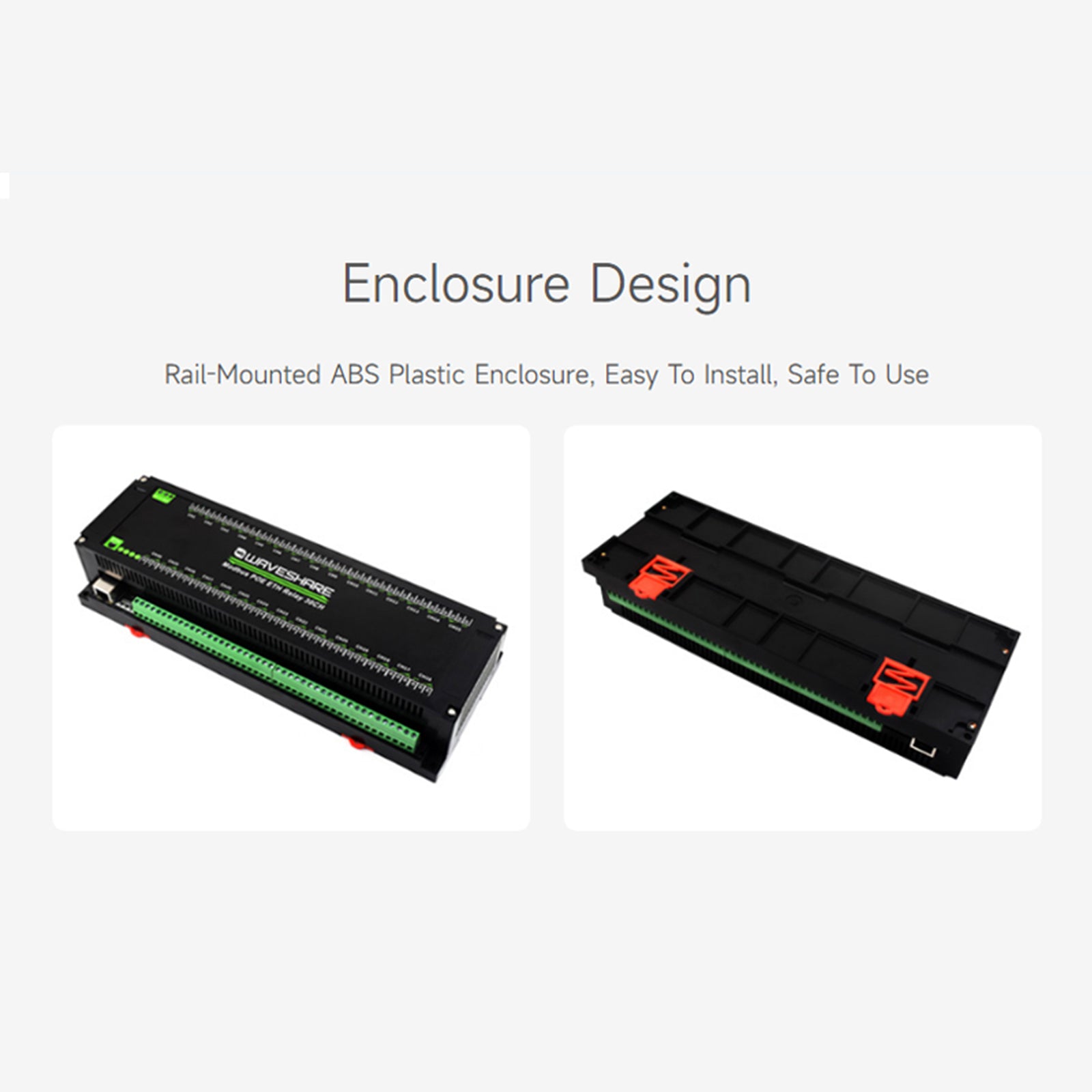

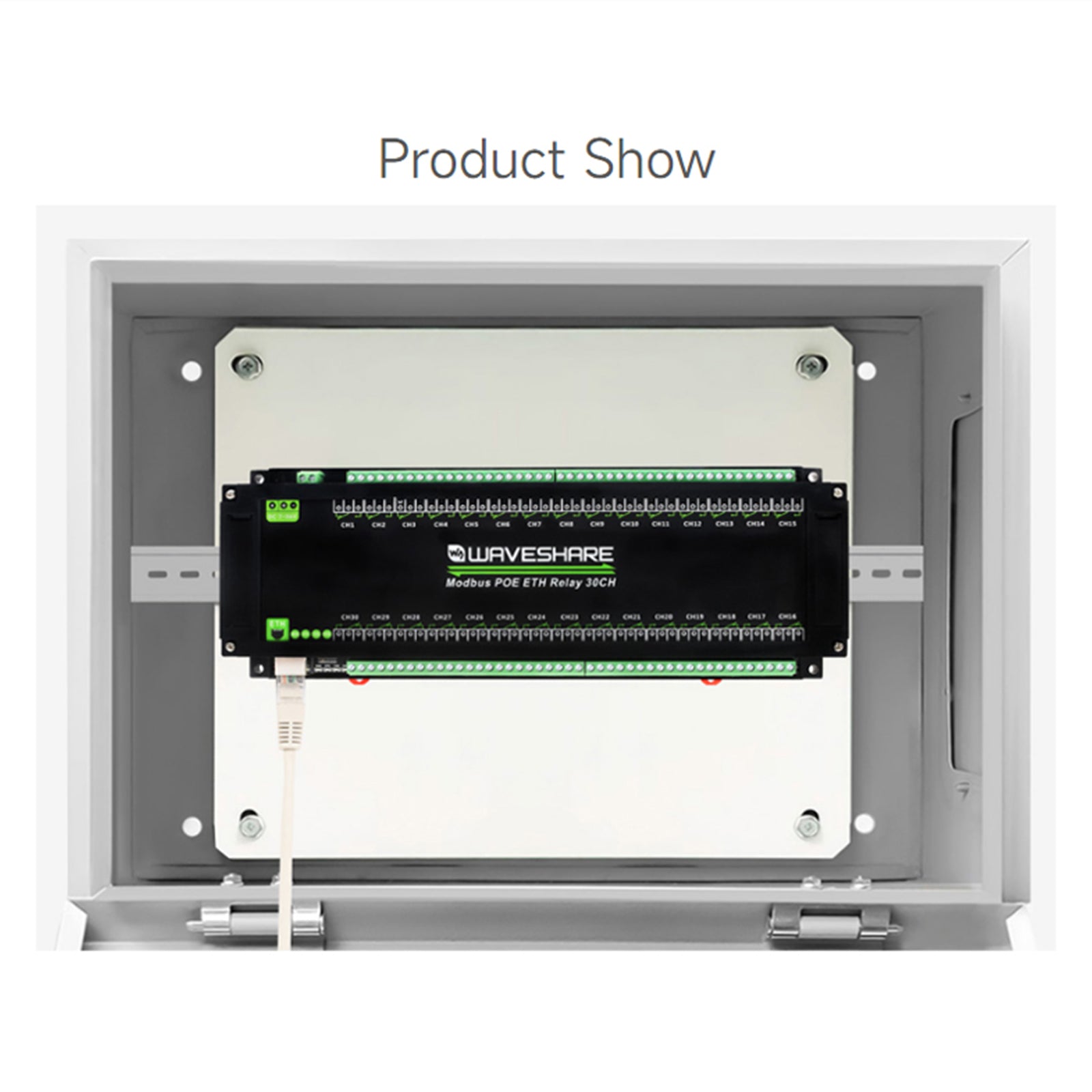

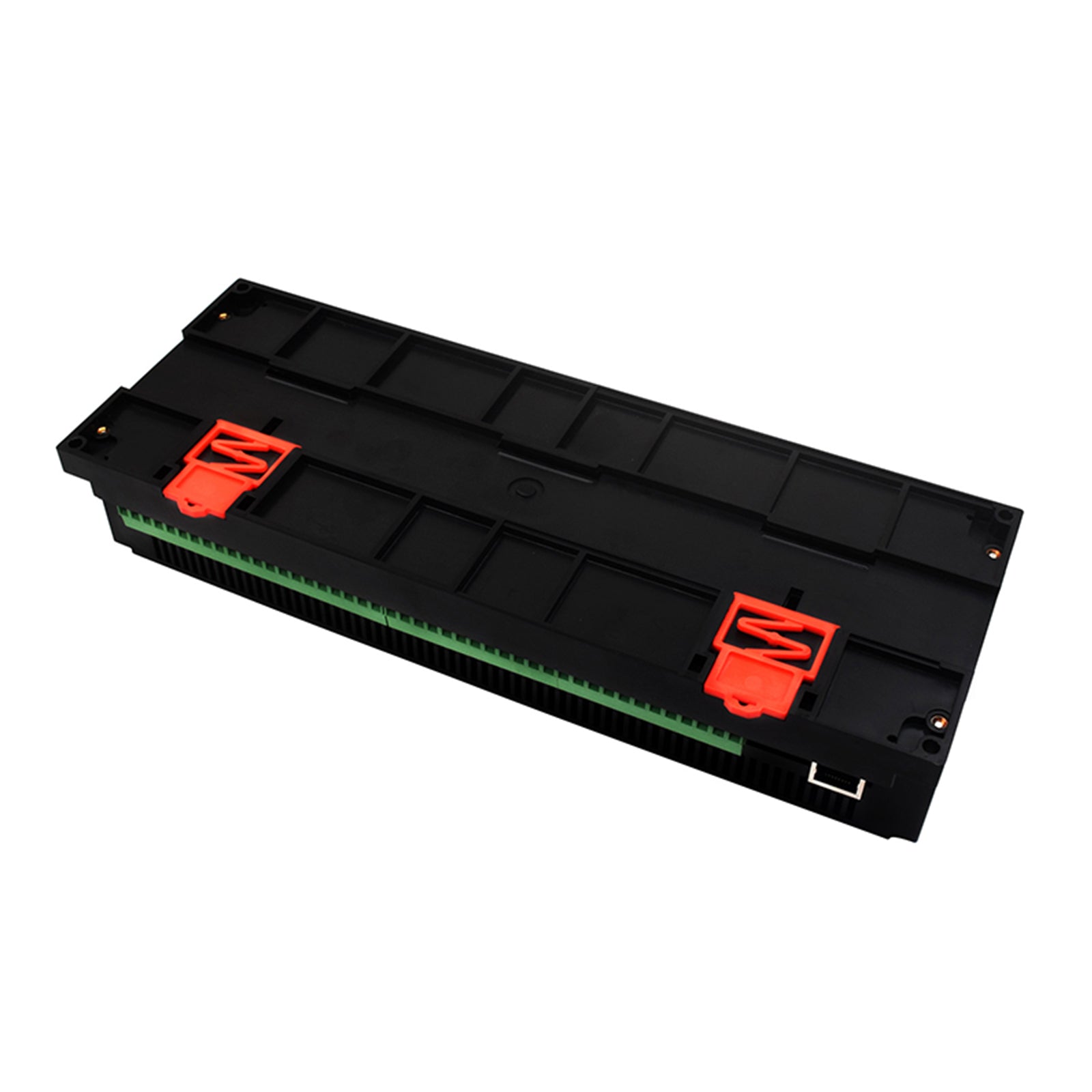

Behuizing van ABS-kunststof voor montage op rails, eenvoudig te installeren en veilig in gebruik
4 LED's en netwerkindicatoren voor het aangeven van de MCU-status en de signaaloverdrachtstatus
Specificaties:
Voeding: PoE-netwerkpoort, DC 5,5*2,1-voedingsinterface of klemmenblok (7~36V)
Communicatie-interface: PoE-netwerkpoort, ondersteuning voor IEEE 802.3af standaard
Aantal relais: 8
Contacttype: één normaal open, één normaal gesloten
Contactbelasting: ≤10A 250V AC of ≤10A 30V DC
Modbus-protocol: Modbus RTU-protocol of Modbus TCP-protocol
Indicator:
RUN: Netwerkpoort-werkingsindicator, knippert in een cyclus van 2 seconden nadat de chip normaal werkt
STA: MCU-indicator, knippert wanneer de MCU normaal werkt
TXD: Verzendindicator, het lampje brandt wanneer er gegevens worden verzonden
RXD: Ontvangstindicator, het lampje brandt wanneer er gegevens worden ontvangen
Toepassingen:
Industriële controle
Klepregeling, pompstationregeling, onbemand industrieel controlesysteem
Slimme woning
Bediening van apparaten zoals airconditioning, toegangscontrole, luchtzuiveraar, boiler, etc.
Slimme landbouw
Besturing van deurbladmotor, luchtblazer, etc.
Fokken & Landbouw
Regelen van ventilatoren, verlichting, watervoorziening, voersysteem, etc.
Specificaties:
RUN: Ethernet-poortindicator, knippert wanneer de Ethernet-poort normaal werkt
STA MCU-indicator, knipperend wanneer de MCU normaal werkt
TXD: TX-indicator, licht op bij het verzenden van gegevens
RXD: RX-indicator, licht op bij ontvangst van gegevens
ETHERNET-POORT GROENE INDICATOR: Licht op wanneer de verbinding tot stand is gebracht
GELE ETHERNET-POORTINDICATOR: Indicator voor gegevensactiviteit, knipperend tijdens het verzenden van gegevens
Pakketinhoud:
Optie 1:
1x 8-weg Ethernet-relaismodule
Optie 2:
1x 30-weg Ethernet-relaismodule
