Beschrijving

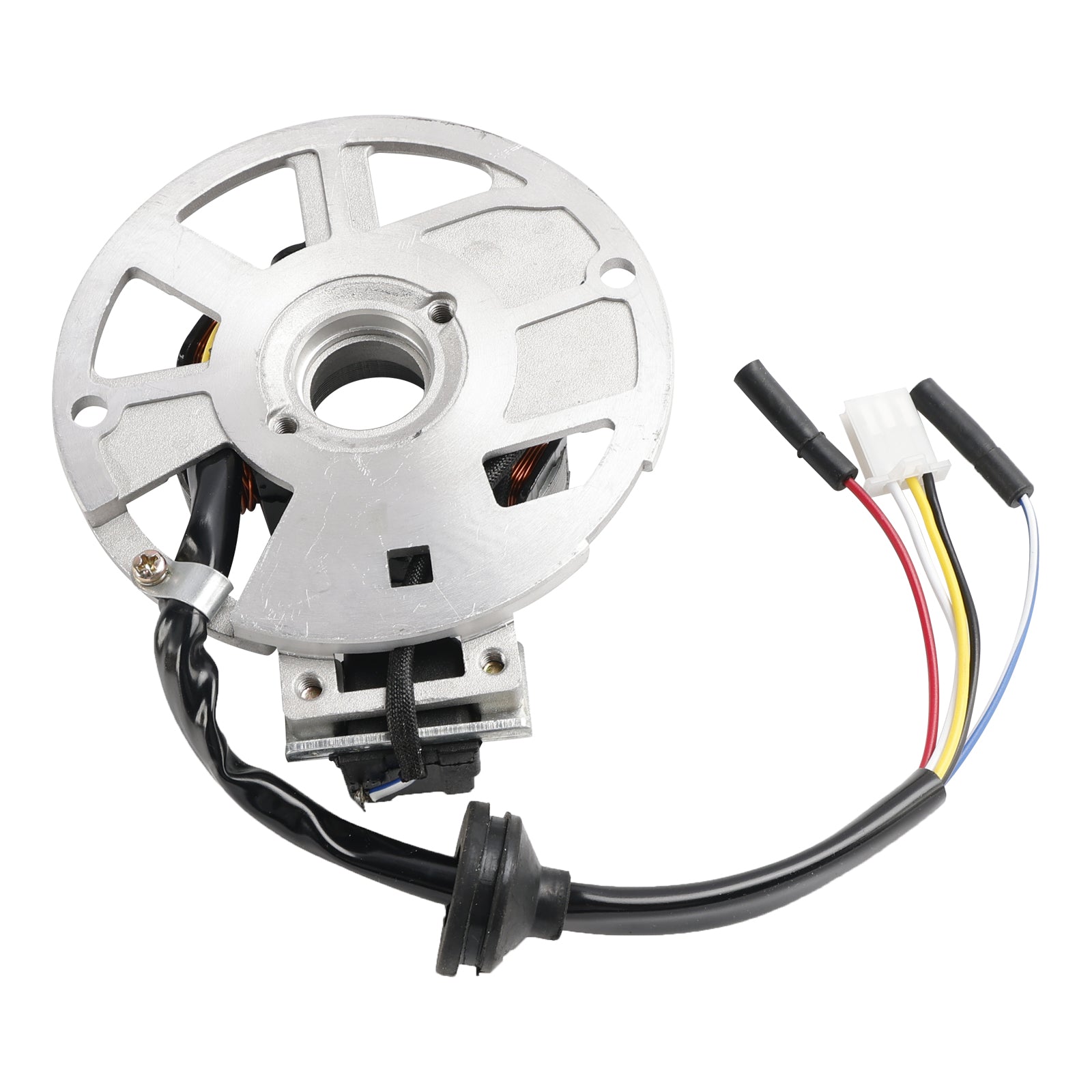

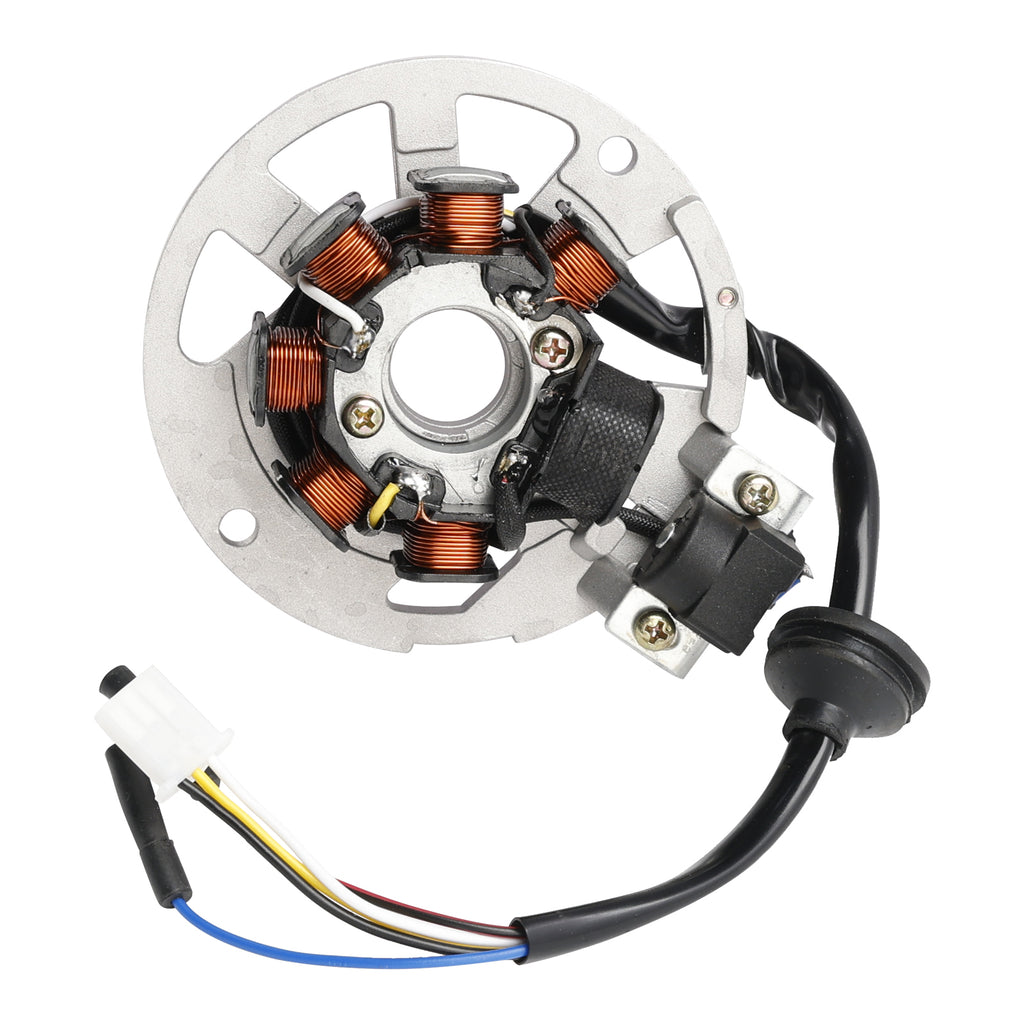

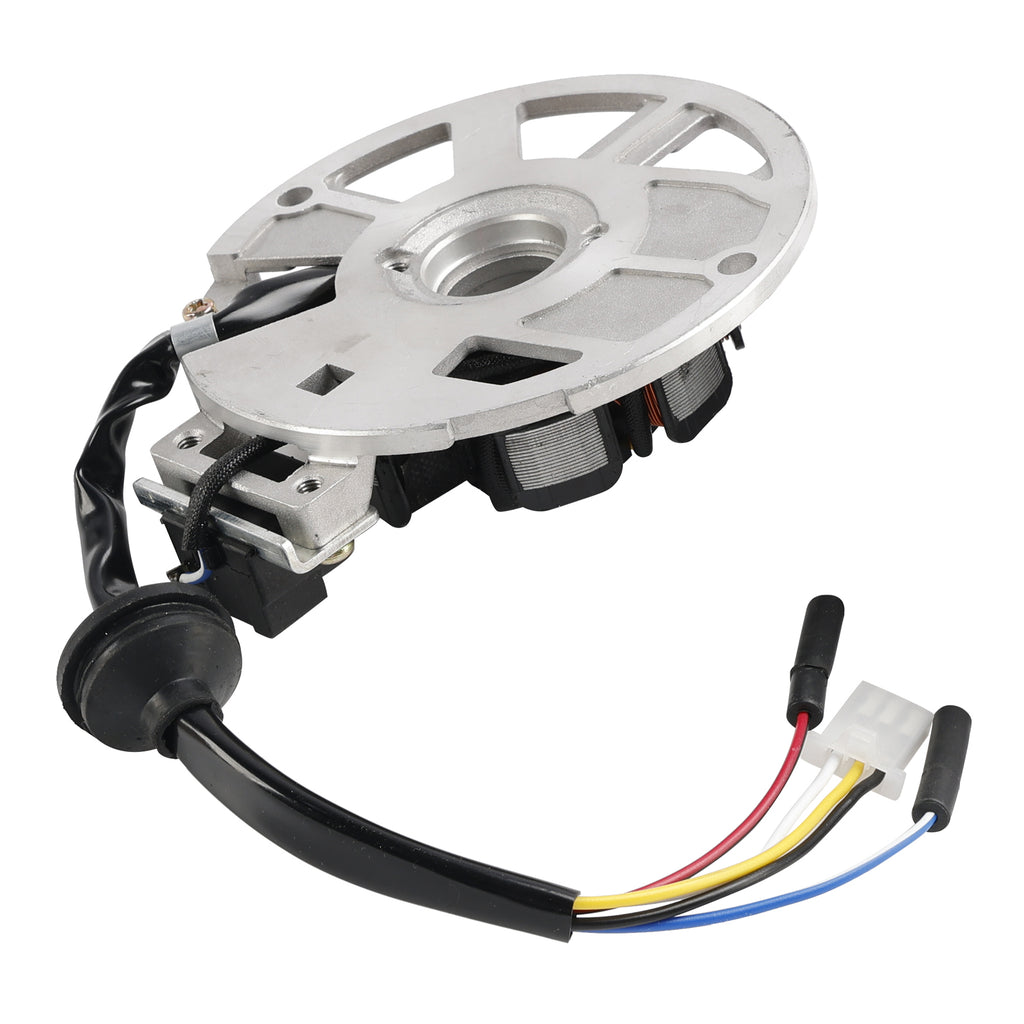

7-spoels 5-draads magneto-generatorstator geschikt voor Chinese 50cc 2-takt Jog Minarelli 1PE40QMB-motor
Functies:
Directe vervanging voor uw originele unit
Plug-and-play, direct te monteren, eenvoudige installatie.
Lamineringsmaterialen van de hoogste kwaliteit.

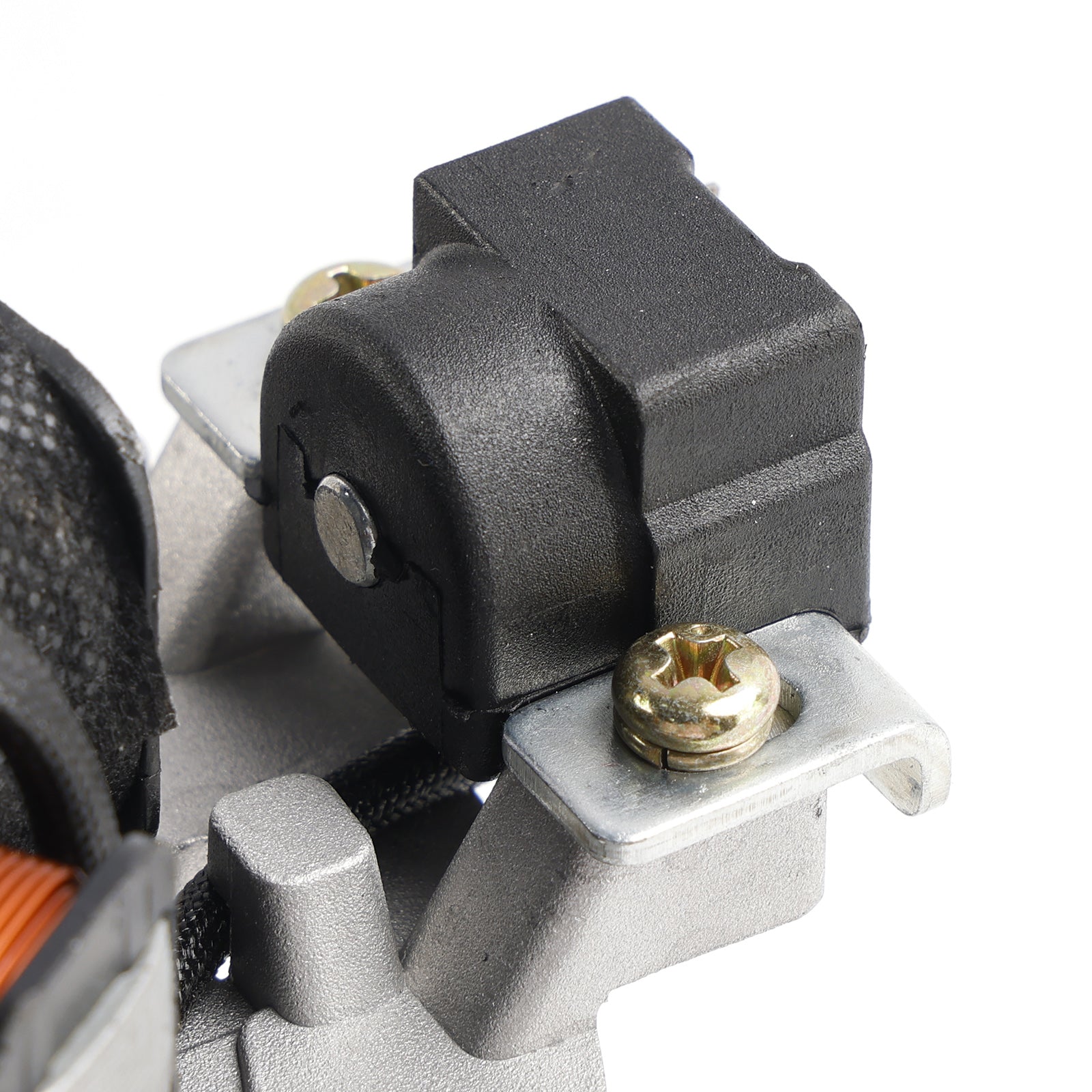

Inclusief opneem-pulsarspoel.
Inclusief connector.
Inclusief rubberen ring.

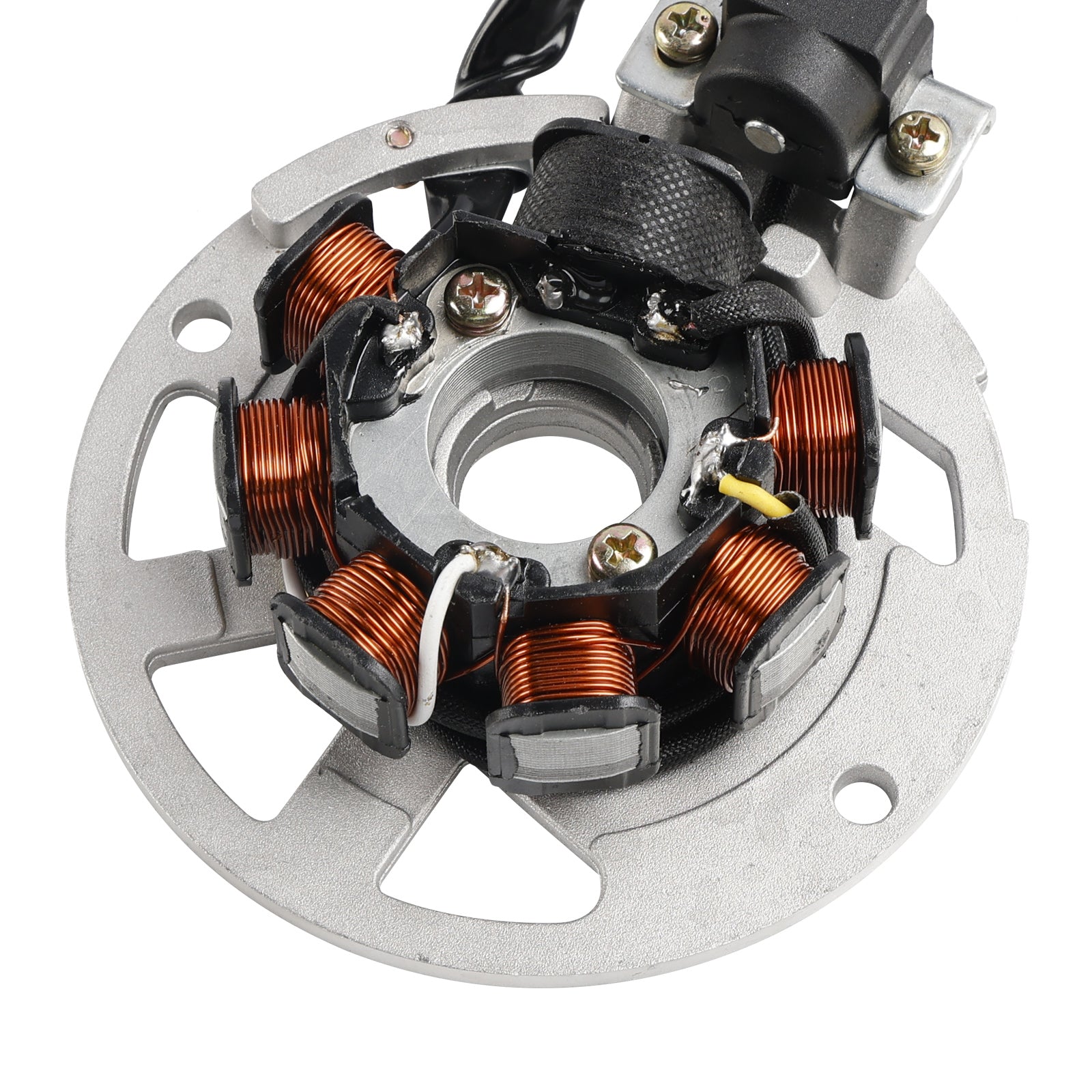

De stator heeft 7 spoelen, waarvan er één geïsoleerd is.
Alle verzonden producten worden getest.
Specificaties:
Staat: Aftermarket 100% gloednieuw
Type: Statorspoel
overige specificaties:
Aantal draden: 5

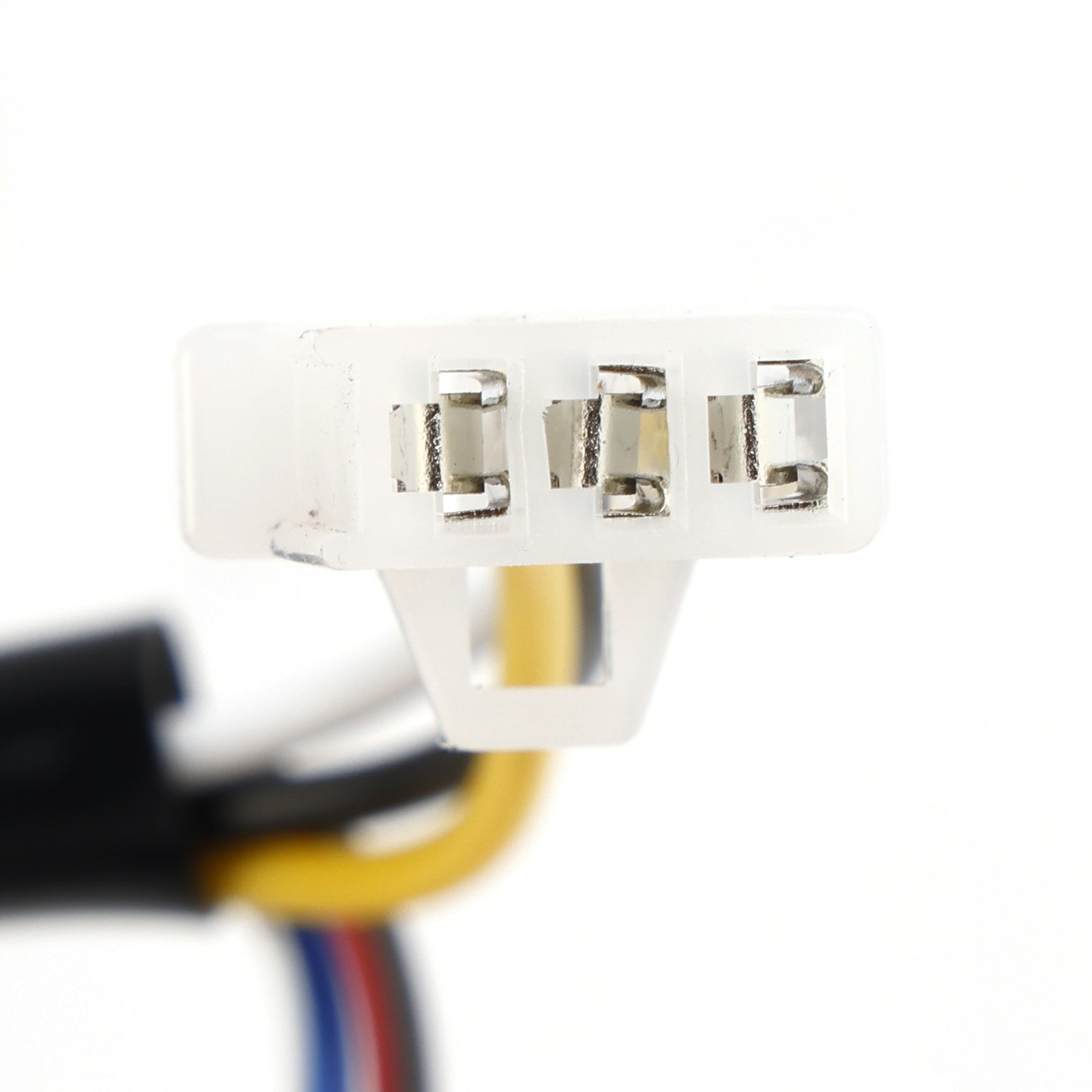

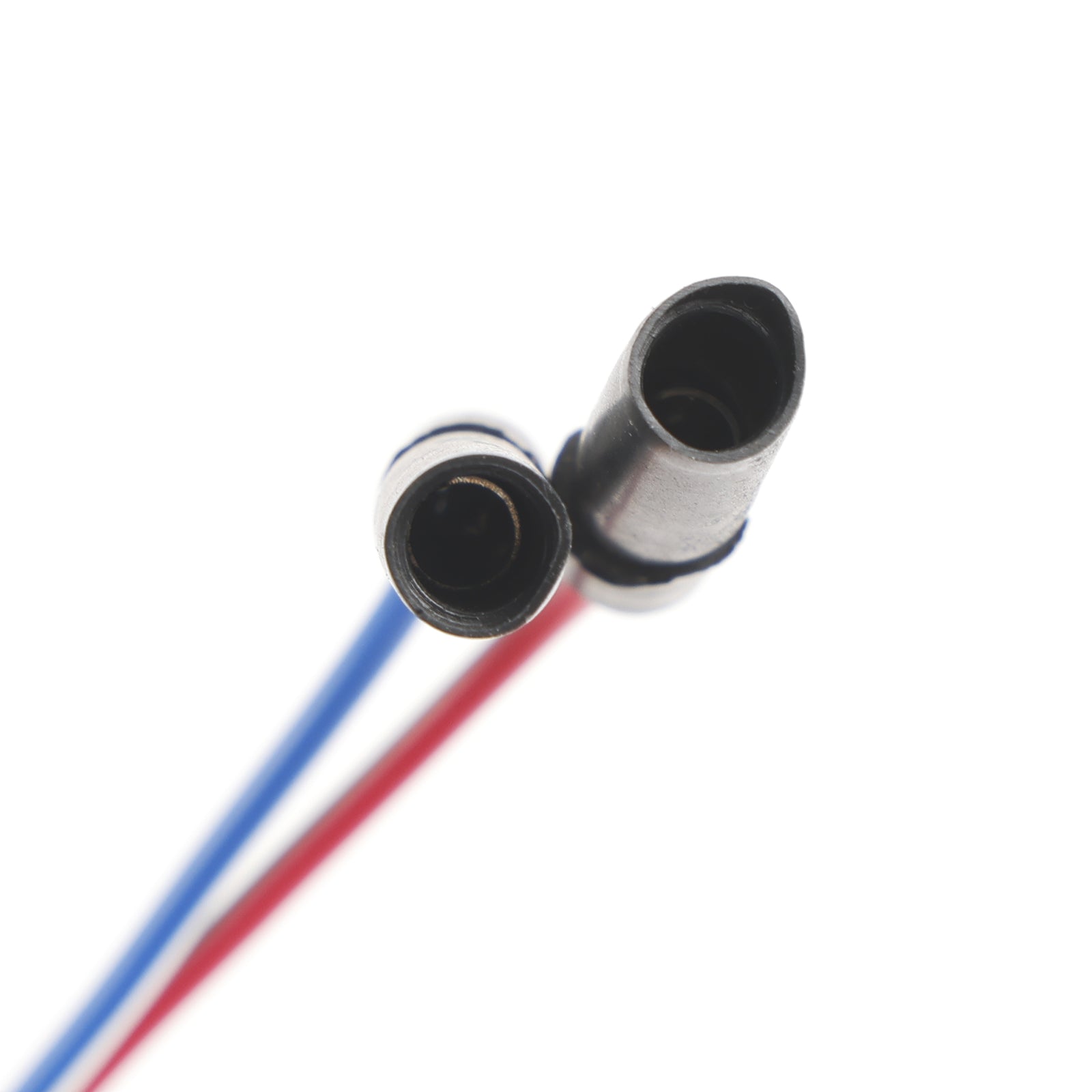

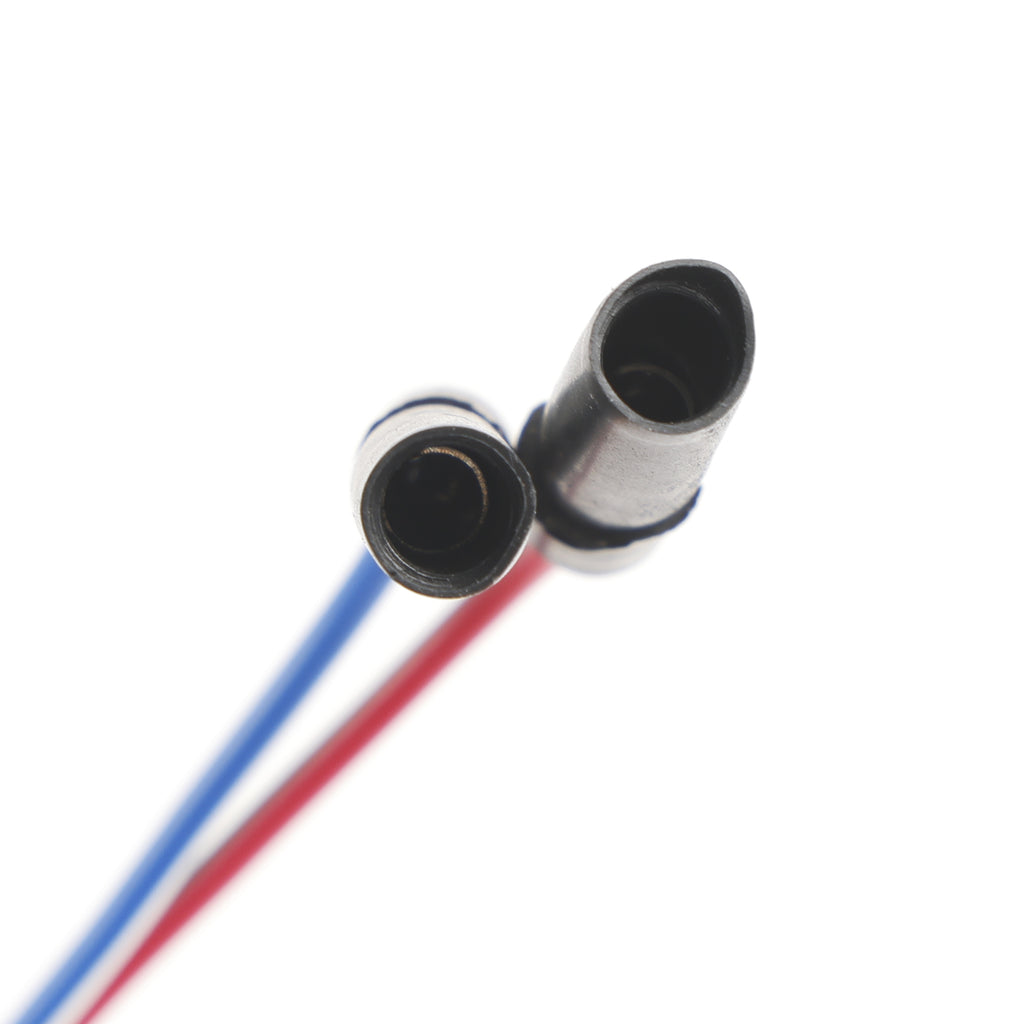

Aantal stekkers: 1x 3-pins stekker met 2 sleepdraadconnectoren
Aantal pinnen: 3 + 1 + 1
Aantal bevestigingsgaten: 2
Aantal palen: 7
Vergelijk het aantal pinnen en stekkers met het oude onderdeel voordat u tot aankoop overgaat.

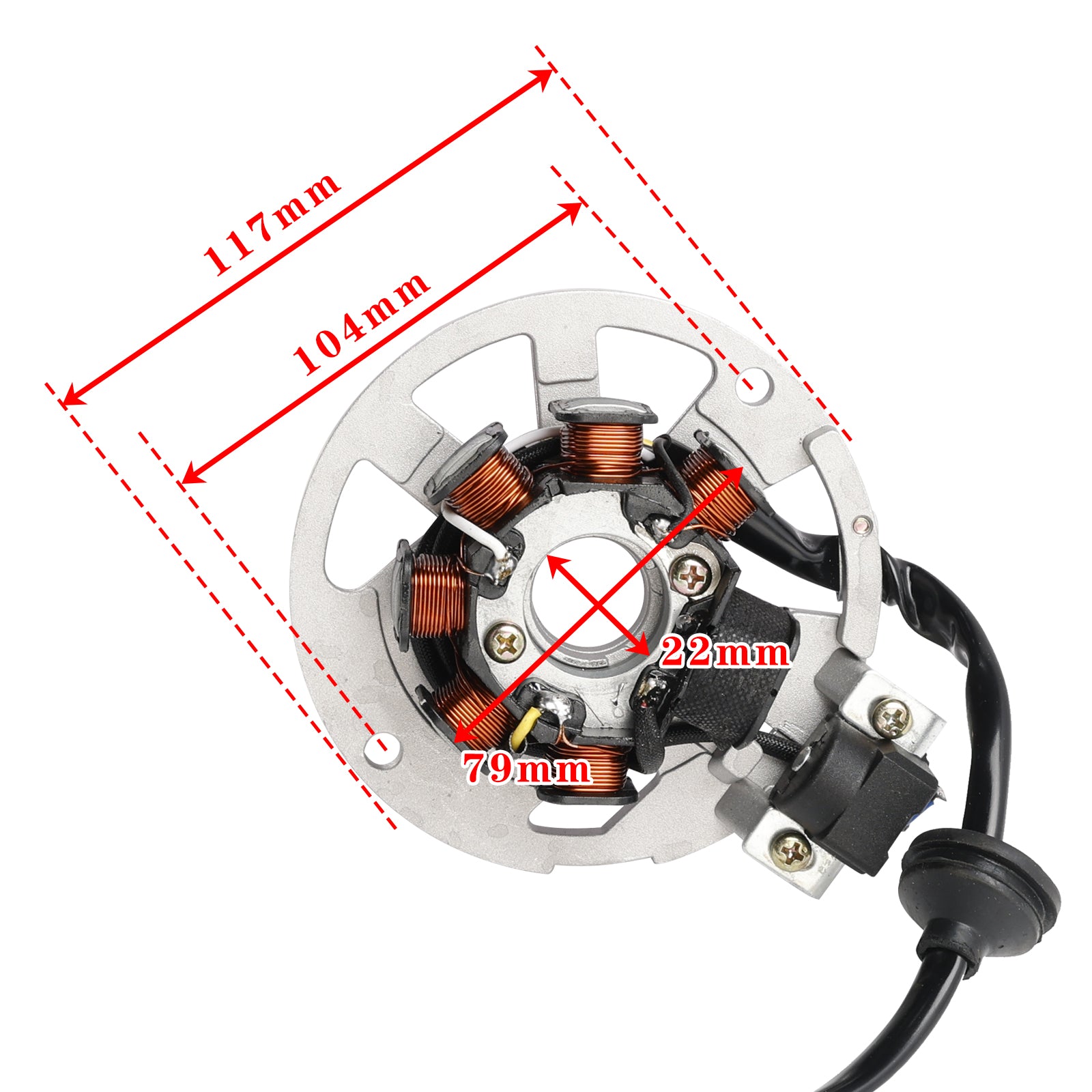

Maat:
Diameter van het centrale gat (kleinste): 22 mm/0,87 inch
Diameter van het centrale gat (grootste): 28 mm/1,1 inch
Buitendiameter van statorpolen (grootste): 79 mm/3,15 inch
Afstand tussen de bevestigingsgaten van hart tot hart: 104 mm/4,08 inch
Grootste buitendiameter van de stator (exclusief pickup): 117,30 mm/4,62 inch
Grootste buitendiameter van de statorplaat (inclusief opnemer): 136,75 mm/5,38 inch
Plaatdikte (rond de buitenrand): 5 mm/0,2 inch
Grootste breedte: 136,35 mm/5,37 inch
Grootste hoogte: 34,40 mm/1,35 inch
Bedradingslengte (ongeveer): 435 mm/17,13 inch
Past op model:
Geschikt voor de meeste Chinese 49cc 50cc 2-takt motoren gebaseerd op Minarelli (Jog).
Geschikt voor 2-takt quads, ATV's en scooters. Vergelijkbaar met onderdelen die worden gebruikt op veel 100cc CPI-producten, Quadzilla Buzz 50cc motoren en Aeon ATV's.
Stator met 7 spoelen en 5 draden. 3-pins stekker, 2 losse draden, 2 boutgaten, 104 mm boutgatafstand.
Er zijn meerdere statorversies van 50cc-motoren. Controleer en vergelijk de stator en de plug met uw originele onderdeel om er zeker van te zijn dat dit is wat u wilt.
(Compatibiliteitstabel is ALLEEN ter referentie!!!)
(Vergelijk het defecte apparaat met de afbeelding die wij hebben verstrekt om de juiste pasvorm te bepalen)
Pakket inbegrepen:
1x 7-polige statorgenerator
KENNISGEVING:
Voordat u uw nieuwe stator installeert
Controleer de AC-uitgang van de stator.
Vervang verbrande of gecorrodeerde connectoren op de stator en de regelaar/gelijkrichter.
Controleer en repareer gesmolten bedrading.
Gebruik hittebestendig diëlektrisch vet op alle connectoren
Het is mogelijk dat onze stator een andere draadkleurcode gebruikt dan uw originele stator.
Alle draden zijn in de juiste volgorde geïnstalleerd. Wijzig niets aan de bedradingsconfiguratie.
Deze stator is ontworpen als directe plug-in vervanging en moet als zodanig gebruikt worden.
Gebruik altijd borgmiddel bij het vastschroeven van de stator.
Als uw stator een opneemspoel heeft, zorg er dan bij de installatie altijd voor dat de luchtspleet correct is.
Alle afbeeldingen van artikelen zijn nauwkeurig. Als u twijfelt, kunt u ons artikel gerust vergelijken met uw originele onderdeel.
De conditie van de accu is belangrijk. Geen enkele stator kan een slechte of zwakke accu goedmaken. Laad bij twijfel uw accu op en laat deze testen, of vervang hem gewoon.
BEGIN ALTIJD MET EEN VOLLEDIG OPGELADEN BATTERIJ!
Het aangeboden product is een accessoire of reserveonderdeel en is derhalve geen origineel product van de voertuigfabrikant.
De naam van de voertuigfabrikant wordt uitsluitend vermeld om aan te geven welk product als accessoire of reserveonderdeel wordt aangeboden, om duidelijk te maken voor welk voertuig het aangeboden product geschikt is.
