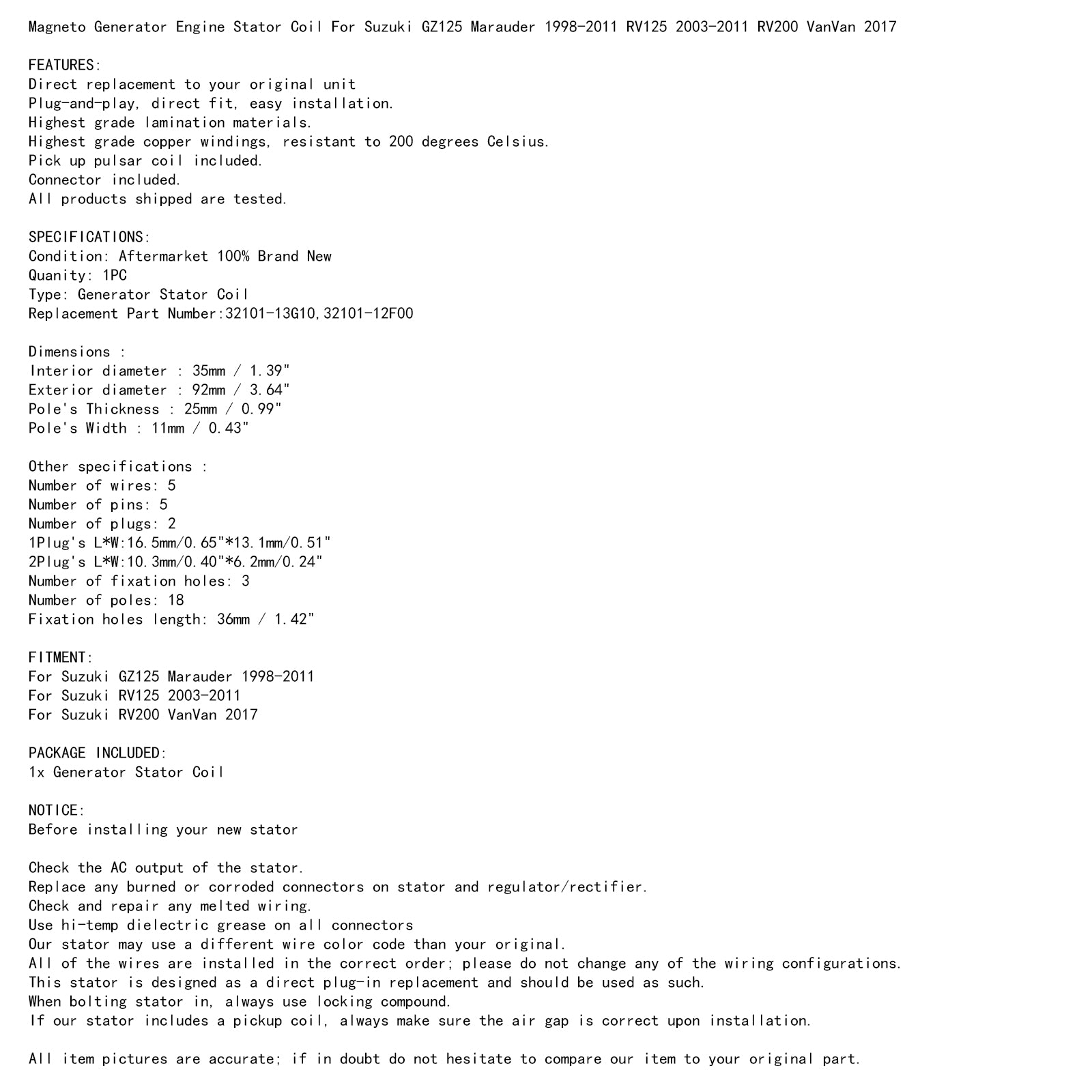

Beschrijving

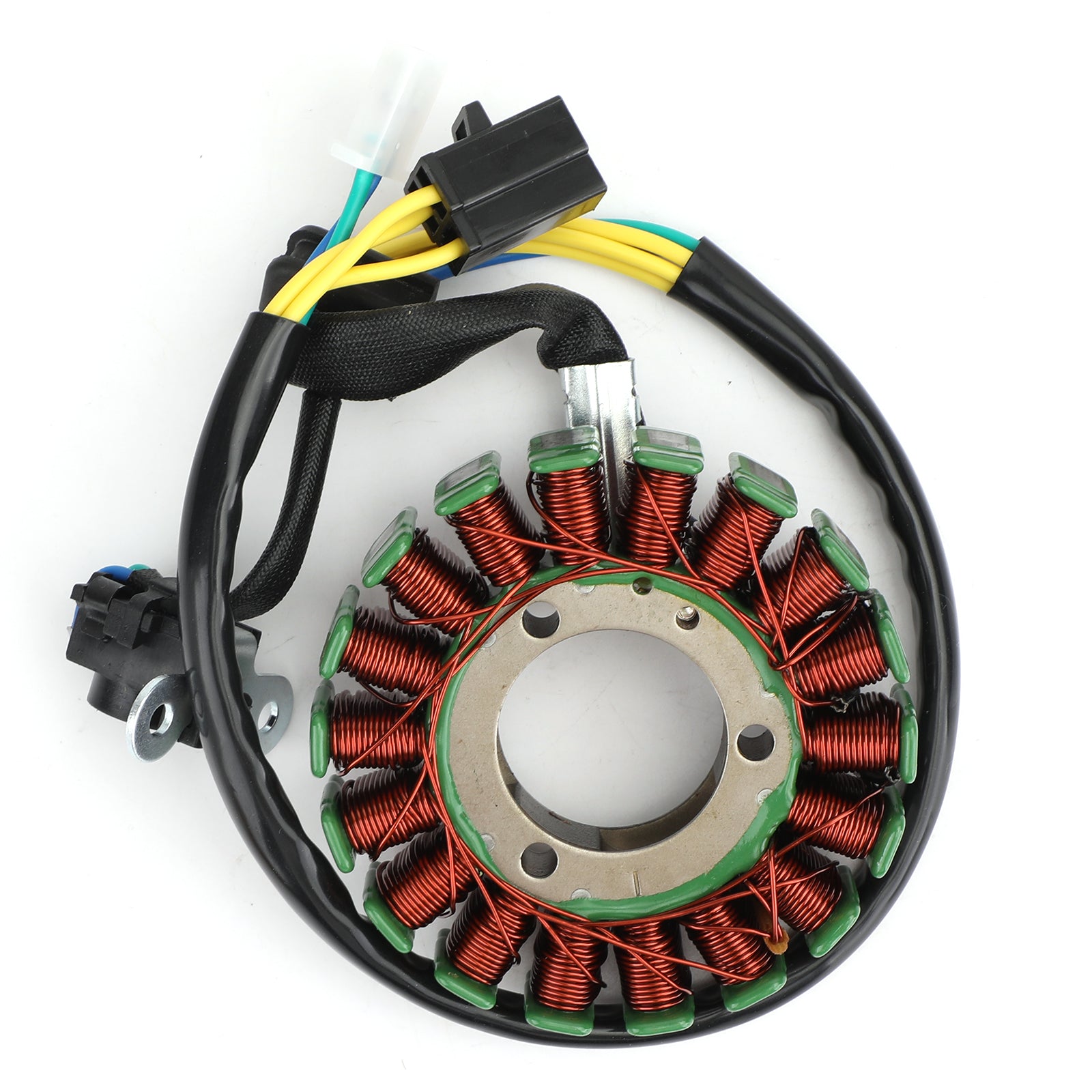

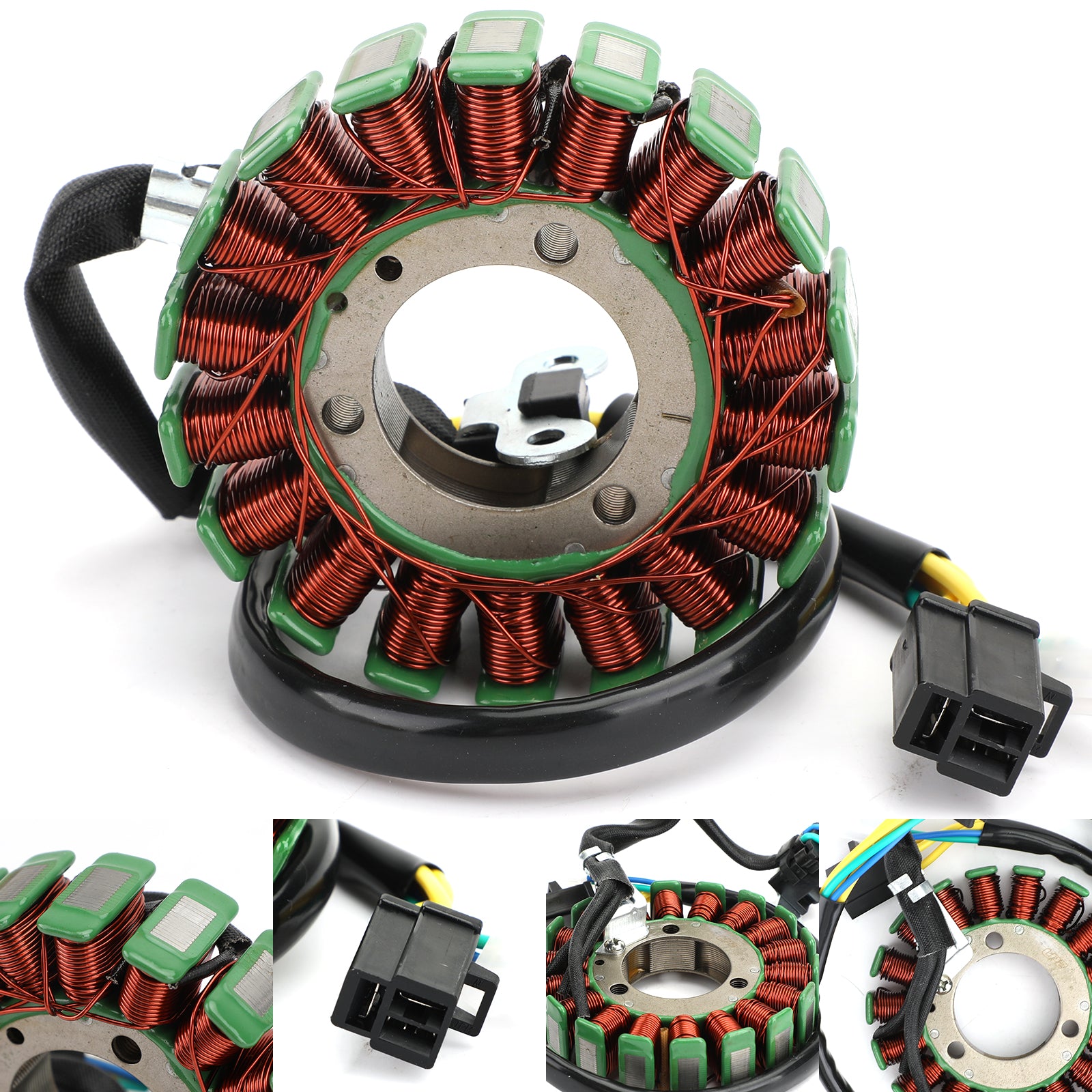

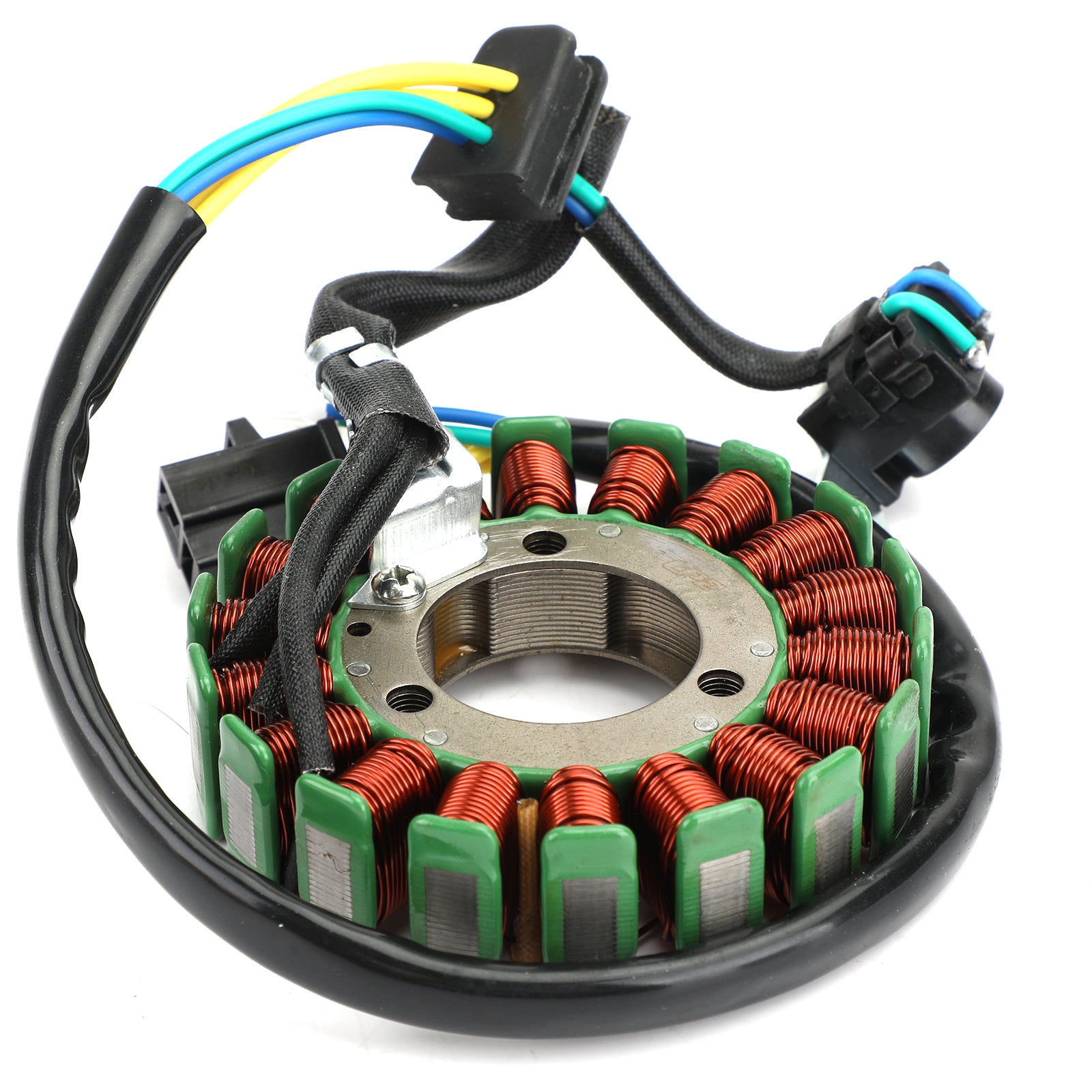

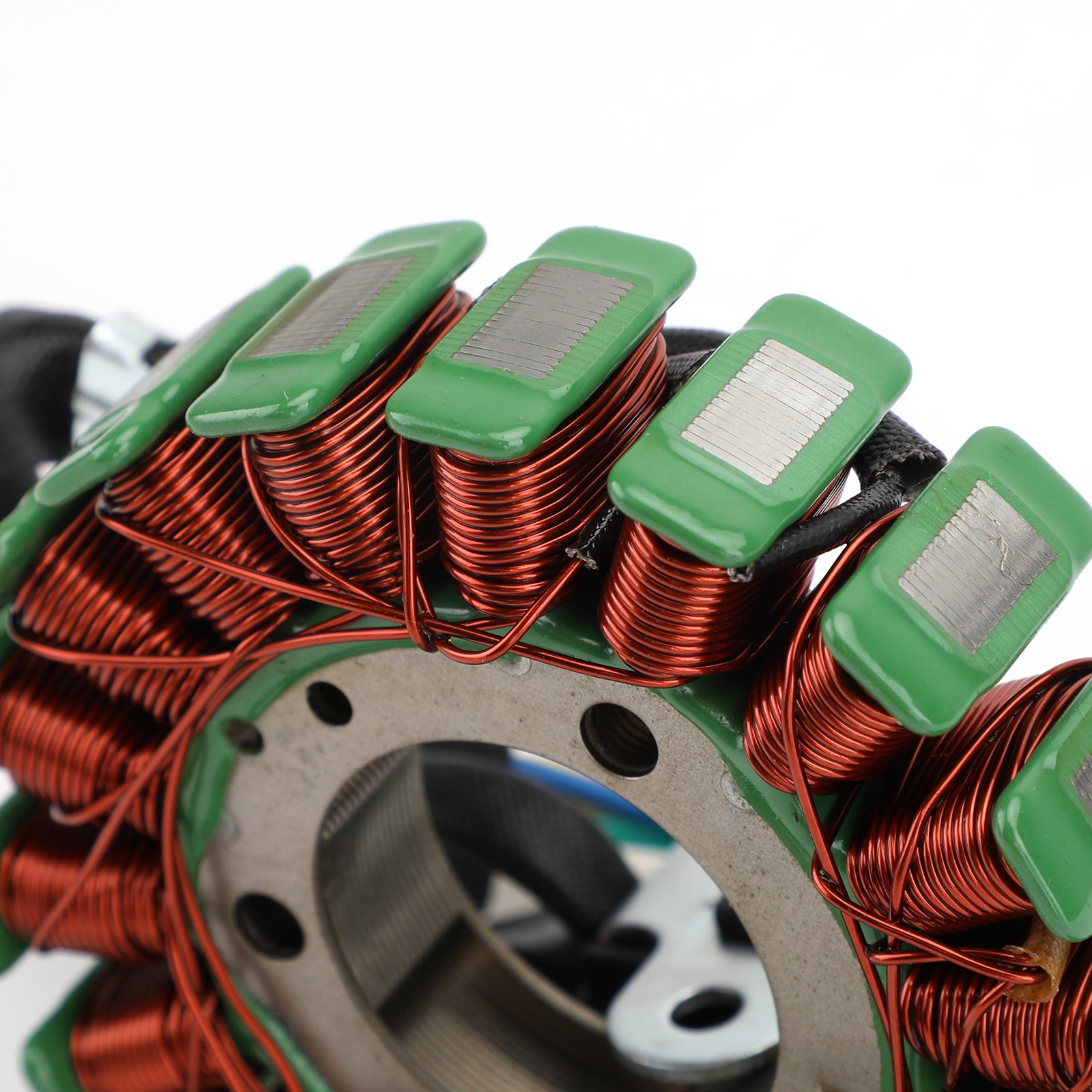

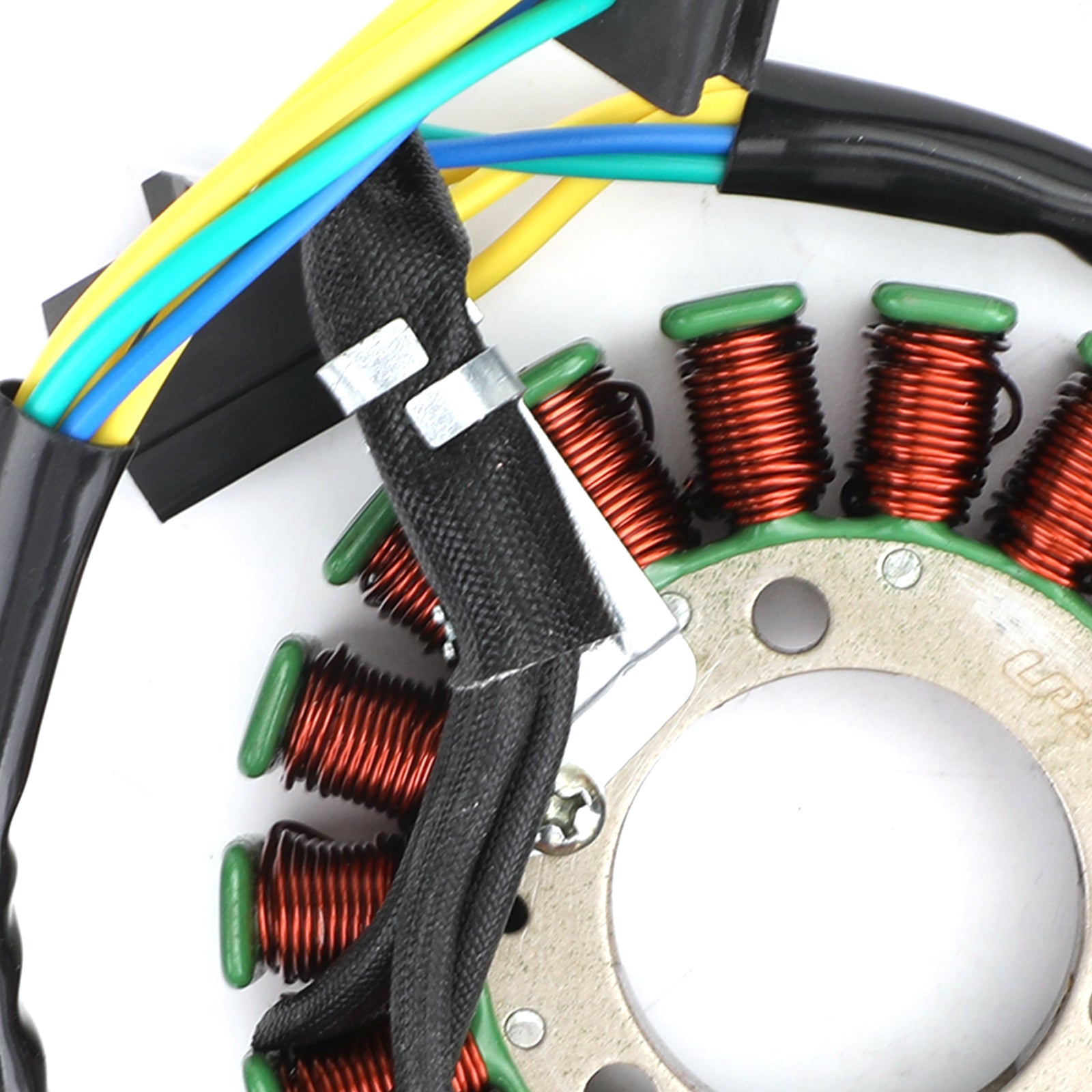

Magneto Generator Motor Stator Spoel Voor Suzuki GZ125 Marauder 1998-2011 RV125 2003-2011 RV200 VanVan 2017
FUNCTIES:
Directe vervanging voor uw originele unit
Plug-and-play, direct te monteren, eenvoudige installatie.
Lamineringsmaterialen van de hoogste kwaliteit.
Wikkelingen van koper van de hoogste kwaliteit, bestand tegen 200 graden Celsius.
Inclusief opneemspoel voor pulsar.
Inclusief connector.
Alle verzonden producten worden getest.
SPECIFICATIES:
Staat: Aftermarket 100% gloednieuw
Hoeveelheid: 1PC
Type: Generator Stator Spoel
Vervangend onderdeelnummer: 32101-13G10, 32101-12F00

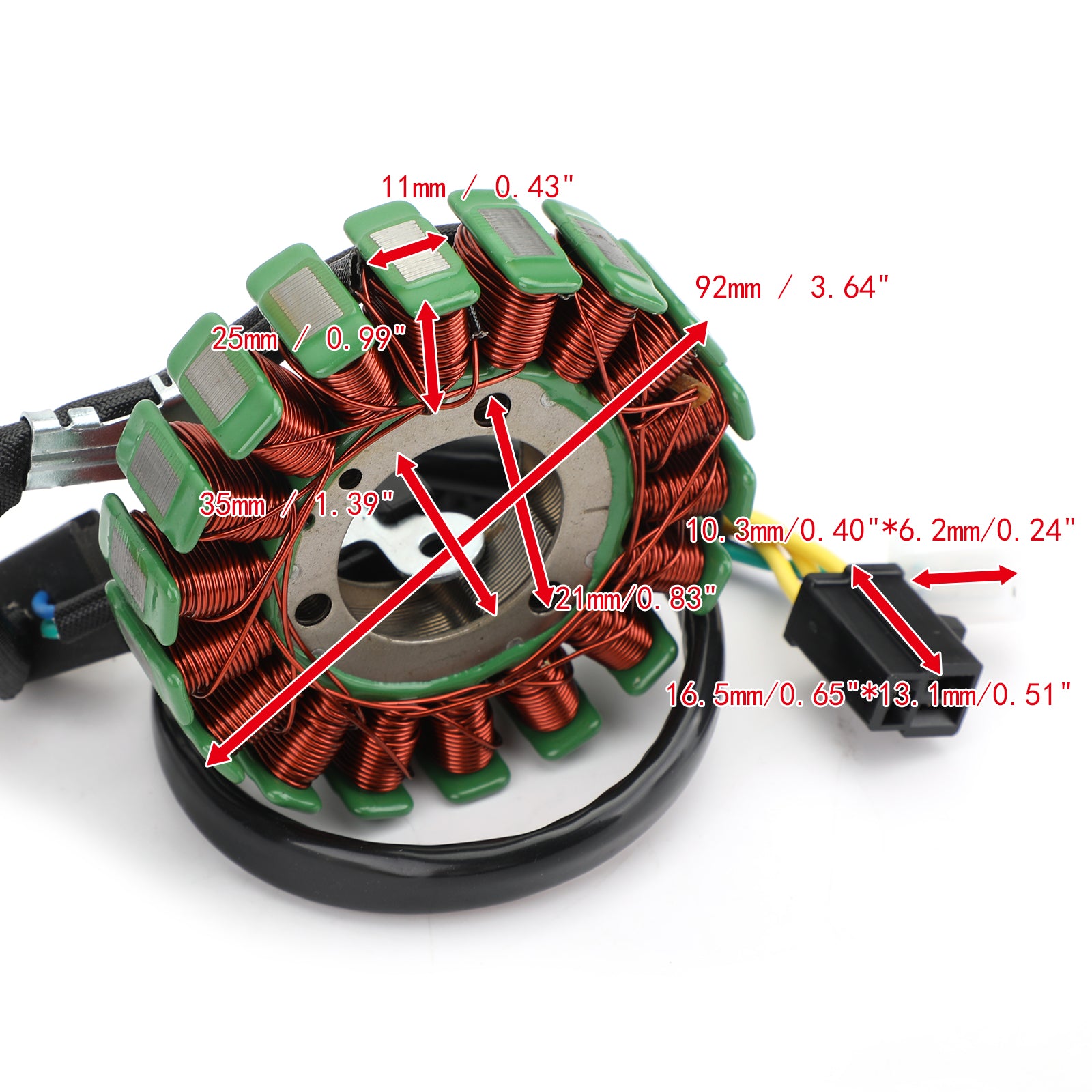

Afmetingen:
Binnendiameter: 35 mm / 1,39"
Buitendiameter: 92 mm / 3,64"
Dikte van de paal: 25 mm / 0,99"
Breedte van de paal: 11 mm / 0,43"
Overige specificaties:
Aantal draden: 5
Aantal pinnen: 5

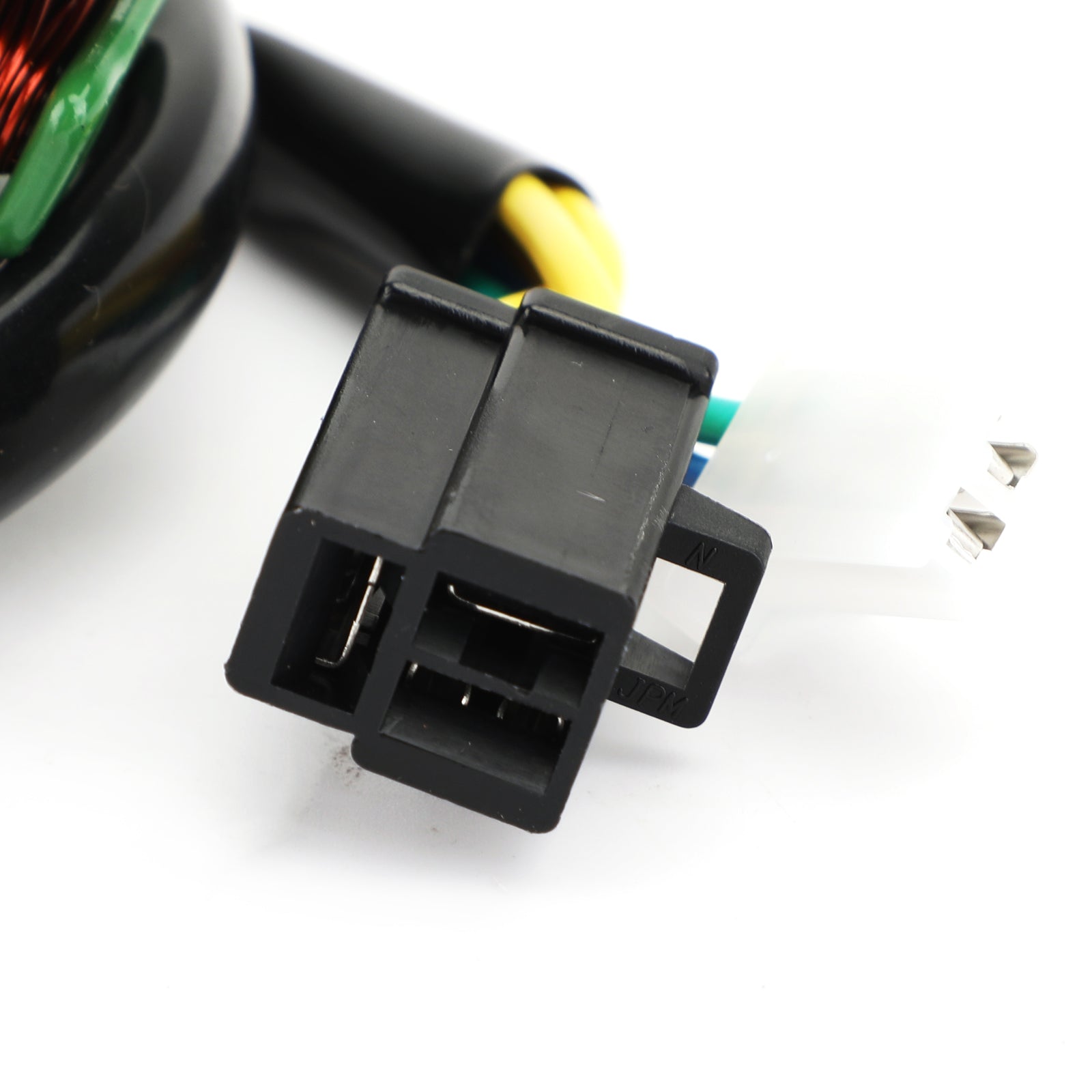

Aantal stekkers: 2
1 Stekker L*B: 16,5 mm/0,65"*13,1 mm/0,51"
2Plug's L*B: 10,3 mm/0,40"*6,2 mm/0,24"
Aantal bevestigingsgaten: 3
Aantal palen: 18
Lengte bevestigingsgaten: 36 mm / 1,42"
MONTAGE:
Voor Suzuki GZ125 Marauder 1998-2011
Voor Suzuki RV125 2003-2011
Voor Suzuki RV200 VanVan 2017
INBEGREPEN IN HET PAKKET:
1x Generator Stator Spoel
KENNISGEVING:
Voordat u uw nieuwe stator installeert
Controleer de AC-uitgang van de stator.
Vervang verbrande of gecorrodeerde connectoren op de stator en de regelaar/gelijkrichter.
Controleer en repareer gesmolten bedrading.
Gebruik hittebestendige diëlektrische vet op alle connectoren
Het kan zijn dat onze stator een andere draadkleurcode gebruikt dan uw originele stator.
Alle draden zijn in de juiste volgorde geïnstalleerd. Wijzig niets aan de bedradingsconfiguratie.
Deze stator is ontworpen als directe plug-in vervanging en moet als zodanig worden gebruikt.
Gebruik bij het vastschroeven van de stator altijd borgmiddel.
Als uw stator een opneemspoel heeft, zorg er dan bij de installatie altijd voor dat de luchtspleet correct is.
Alle afbeeldingen van artikelen zijn nauwkeurig. Als u twijfelt, kunt u ons artikel gerust vergelijken met uw originele onderdeel.
