Beschrijving

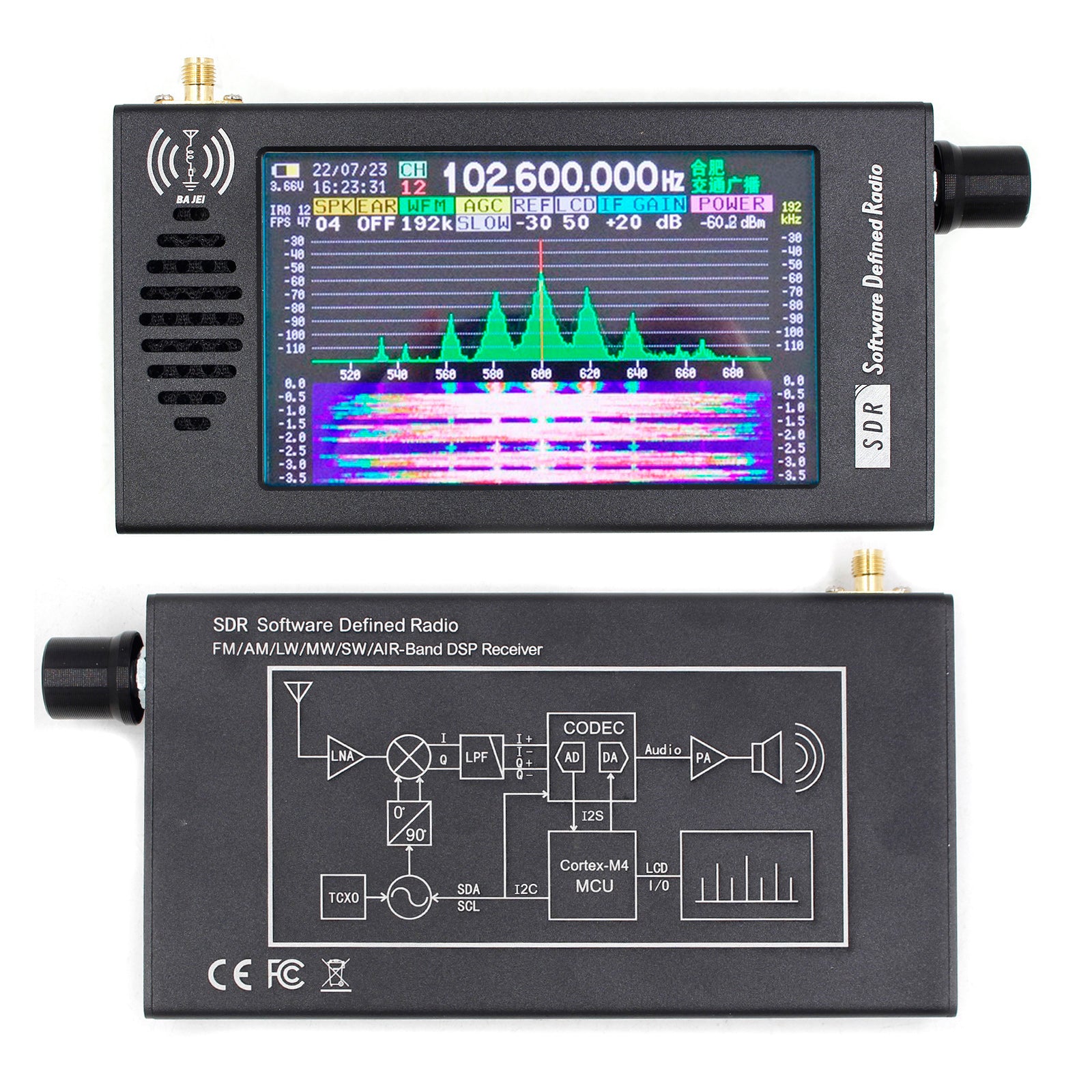

Dit product is gebaseerd op de Tayloe Quadrature Product Detector-methode om frequentiemenging te bereiken. De klokgenerator Si5351 genereert twee kwadratuur-vierkante golfsignalen met variabele frequentie als excitatie en realiseert een ultra-lage ruis ZIF zero-IF-ontvanger. Het IQ-signaal dat na het mengen wordt verkregen, wordt naar de CODEC-codec gestuurd en door de MCU verzameld, en het DSP-algoritme in de MCU voltooit de demodulatie en weergave van het signaal.
Tayloe mixer referentie:http://www.norcalqrp.org/files/Tayloe_mixer_x3a.pdf
Productomschrijving:

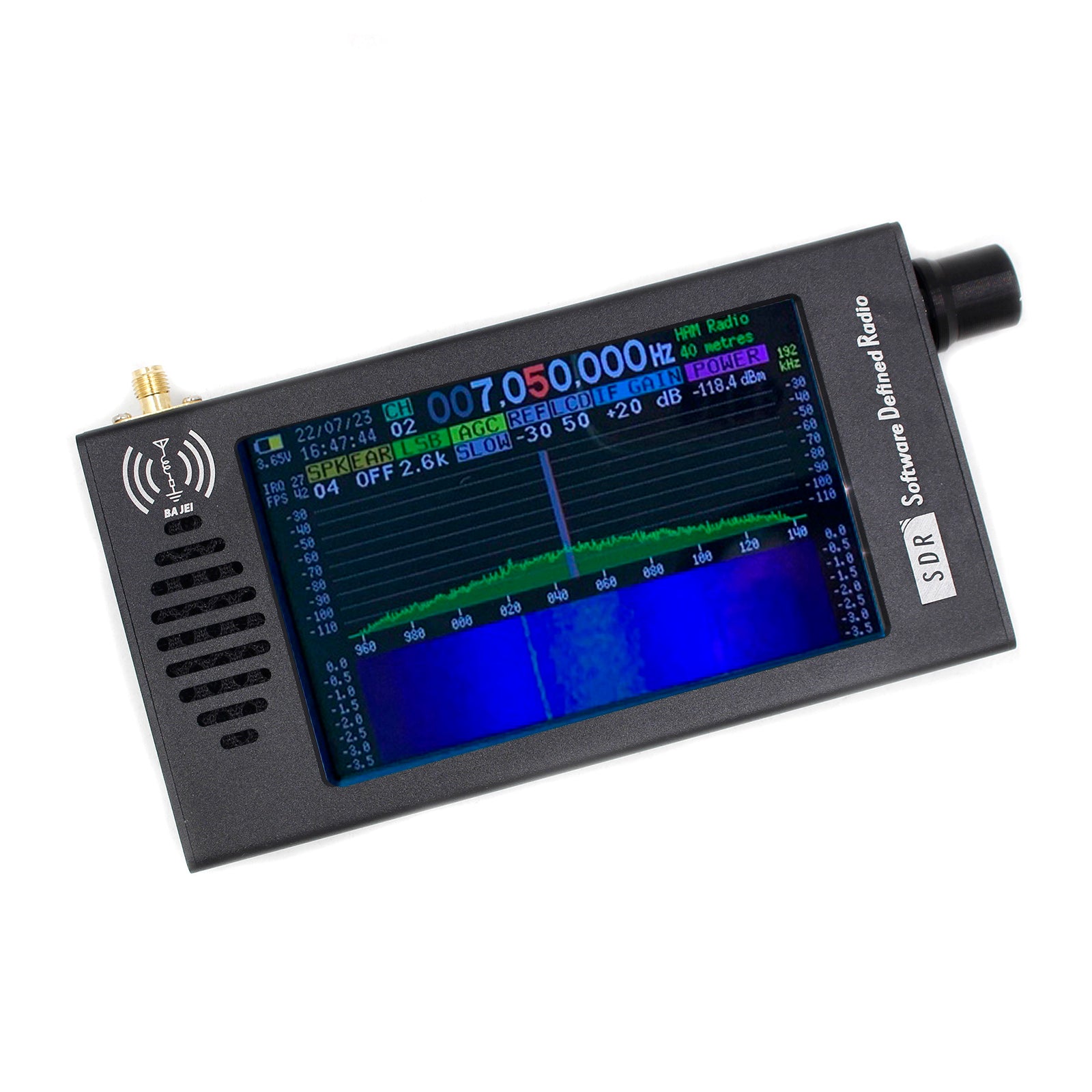

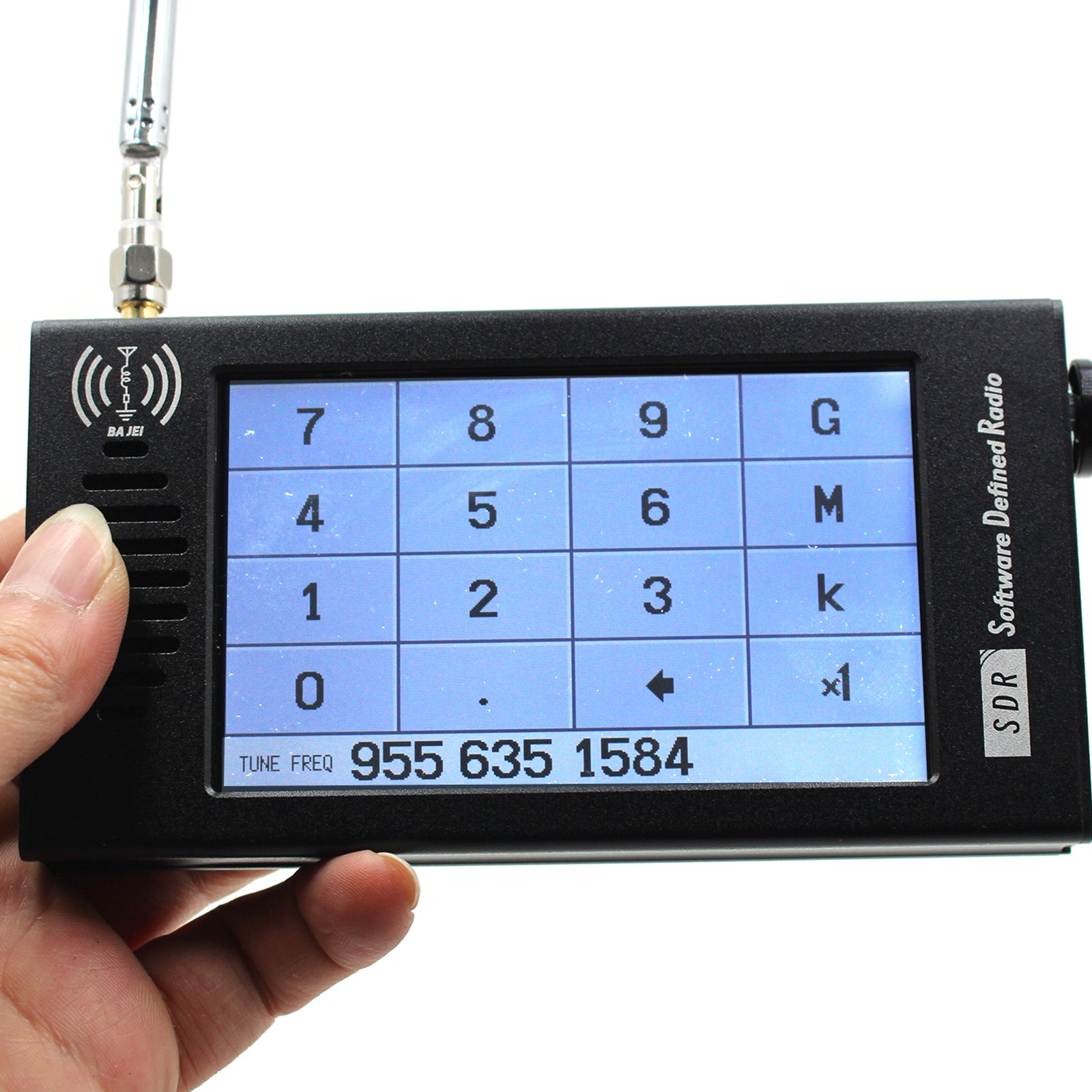

DeepSDR 101 is een DSP digitale demodulatieradio gebaseerd op SDR software defined radio-architectuur. Met 192kHz brede spectrogram- en watervalweergavemogelijkheden, gecombineerd met 16bit sampling, realiseert het een zeer dynamische ontvanger met CW-, AM-, SSB-, FM-demodulatiefuncties. De hele machine maakt gebruik van een volledig aluminiumlegering CNC-behuizing, met een 4,3-inch 800x480 resolutie IPS LCD-scherm met hoge helderheid, terwijl het een kleine en compacte behuizing behoudt.
Neem hem mee naar buiten en geniet van de natuur en van je muziek, waar en wanneer je maar wilt!
Specificaties:
Weergavetechnologie: 4,3 inch IPS 800x480 resolutie DC dimbaar helder LCD
Besturingsmodus: resistief touchscreen + draaiknop
Frequentiebereik: 100k – 149MHz
Werkmodus: CW, AM, SSB enkelzijband (LSB/USB), WFM, FM-radio stereo (hoofdtelefoon vereist)
Stapfrequentie: 1Hz/10Hz/100Hz/1kHz/10kHz/100kHz/1MHz/10MHz
Spectrumbandbreedte: 192 kHz, 128 kHz, 64 kHz, FFT realtime spectrumweergave

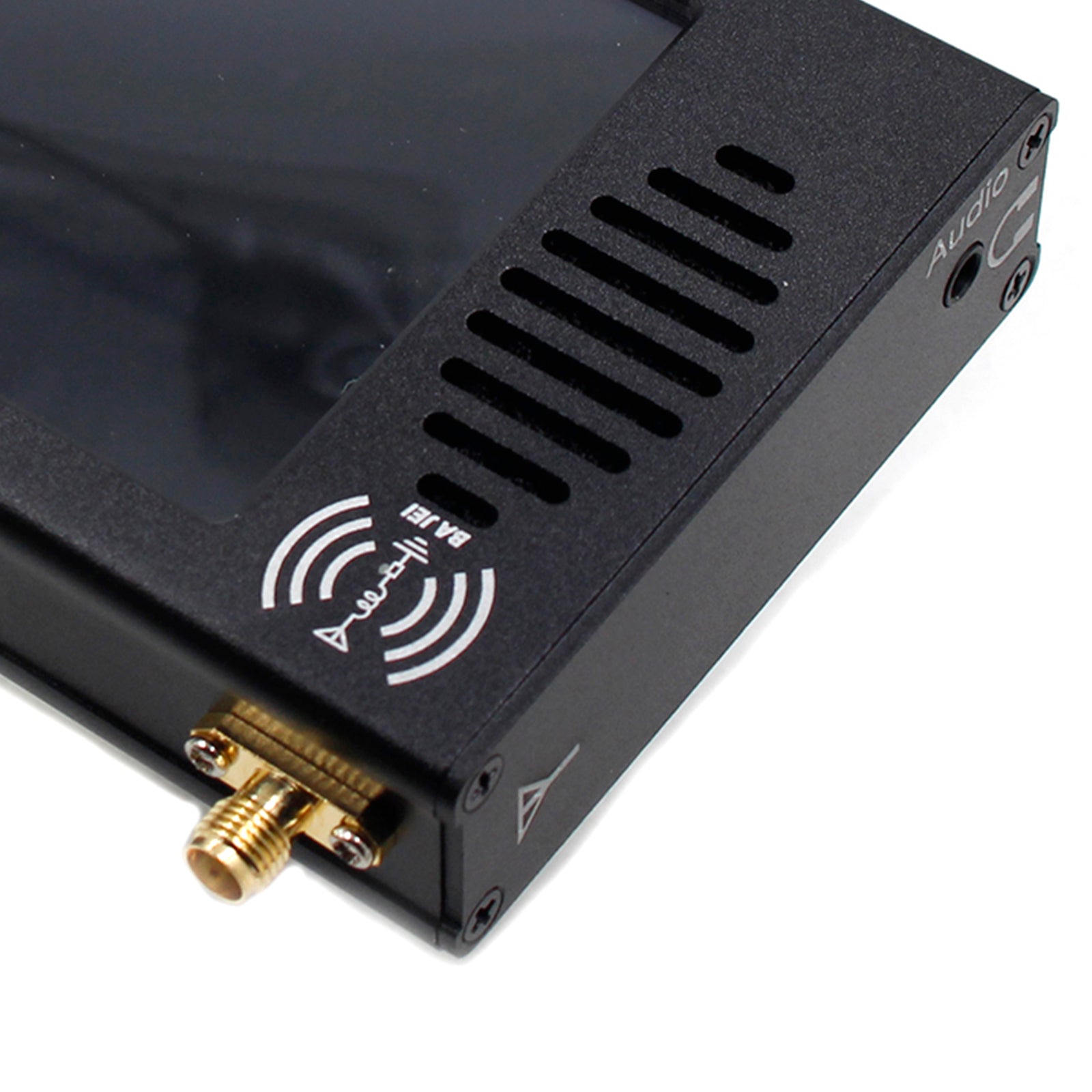

Antenne-interface: BNC mannelijk, impedantie 50Ω, maximaal ingangsvermogen -20dBm
Referentie kristaloscillator: TCXO 26MHz ±0,5ppm
Audio-interface: ondersteunt gewone 3,5 mm-oortelefoons of CTIA-oortelefoons (Amerikaanse standaard)
Luidsprekervermogen: maximaal 3W, 4Ω multimedialuidspreker
Oplaadpoort: USB Type-C, 5,0 V/2 A
Stroomverbruik: ongeveer 250mA @ 5V
Batterijcapaciteit: 5000mAh/3,7V, 18,5Wh
Gebruiksduur: ongeveer 10-12 uur, afhankelijk van het volume en de helderheidsinstellingen van het apparaat
Kanaalopslag: 99 kanalen kunnen worden voorgeprogrammeerd, voorgeprogrammeerde zendernaam, zenderfrequentie en demodulatiemodus
Afmetingen behuizing: 140 x 74 x 22 mm (L x B x H) (zonder uitsteeksels)
Lichaamsgewicht: ongeveer 315 g (alleen hoofdeenheid)
Pakketgewicht: 415g Pakketgrootte: 19*10,5*4,5cm

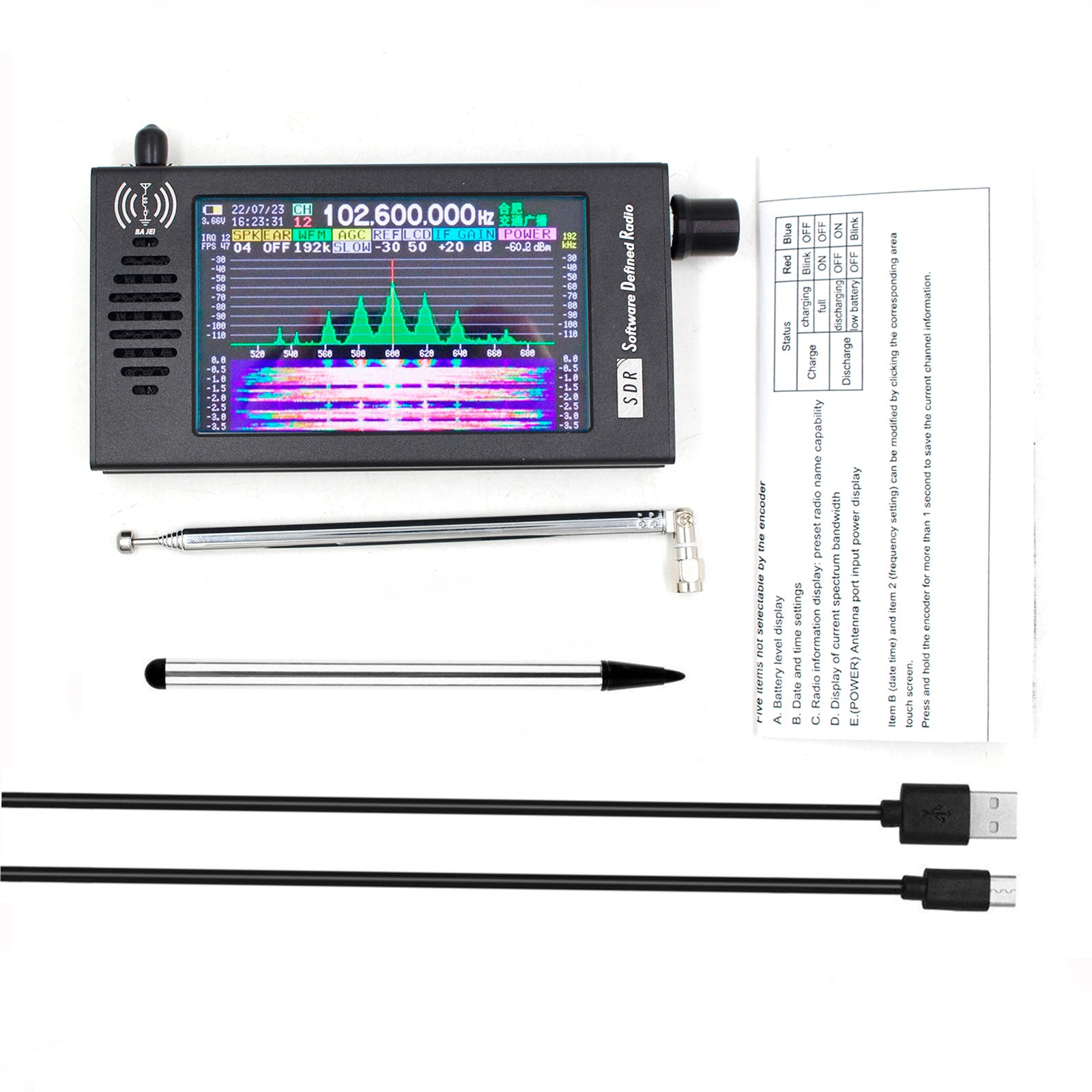

Pakket inbegrepen:
1 x SDR 4,3 inch IPS-schermhost
1 x USB Type-C-datakabel
1 x BNC 7-delige zweepantenne
1 x Snelstartgids Gebruiksaanwijzing
1 x Resistief scherm dubbele touchpen
