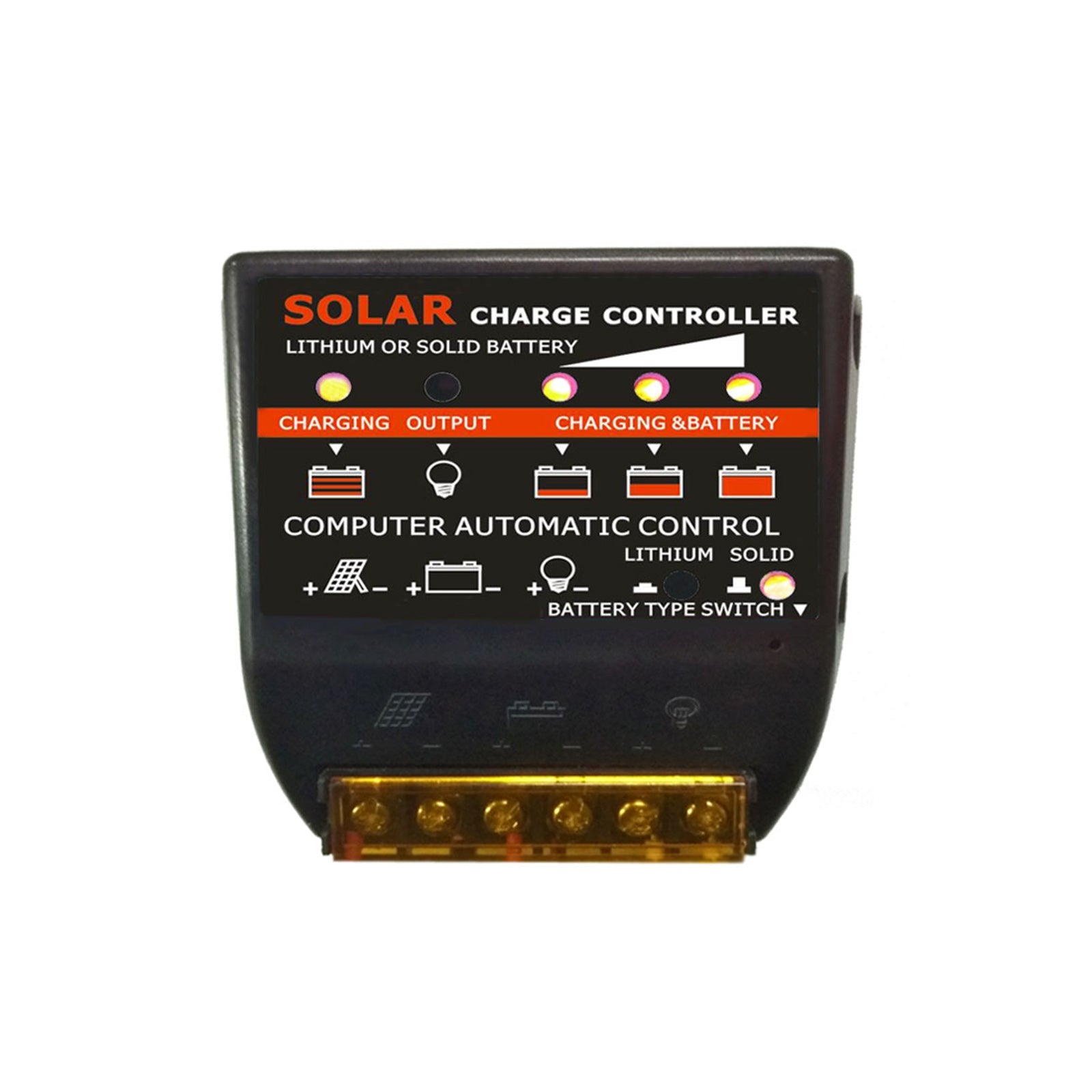

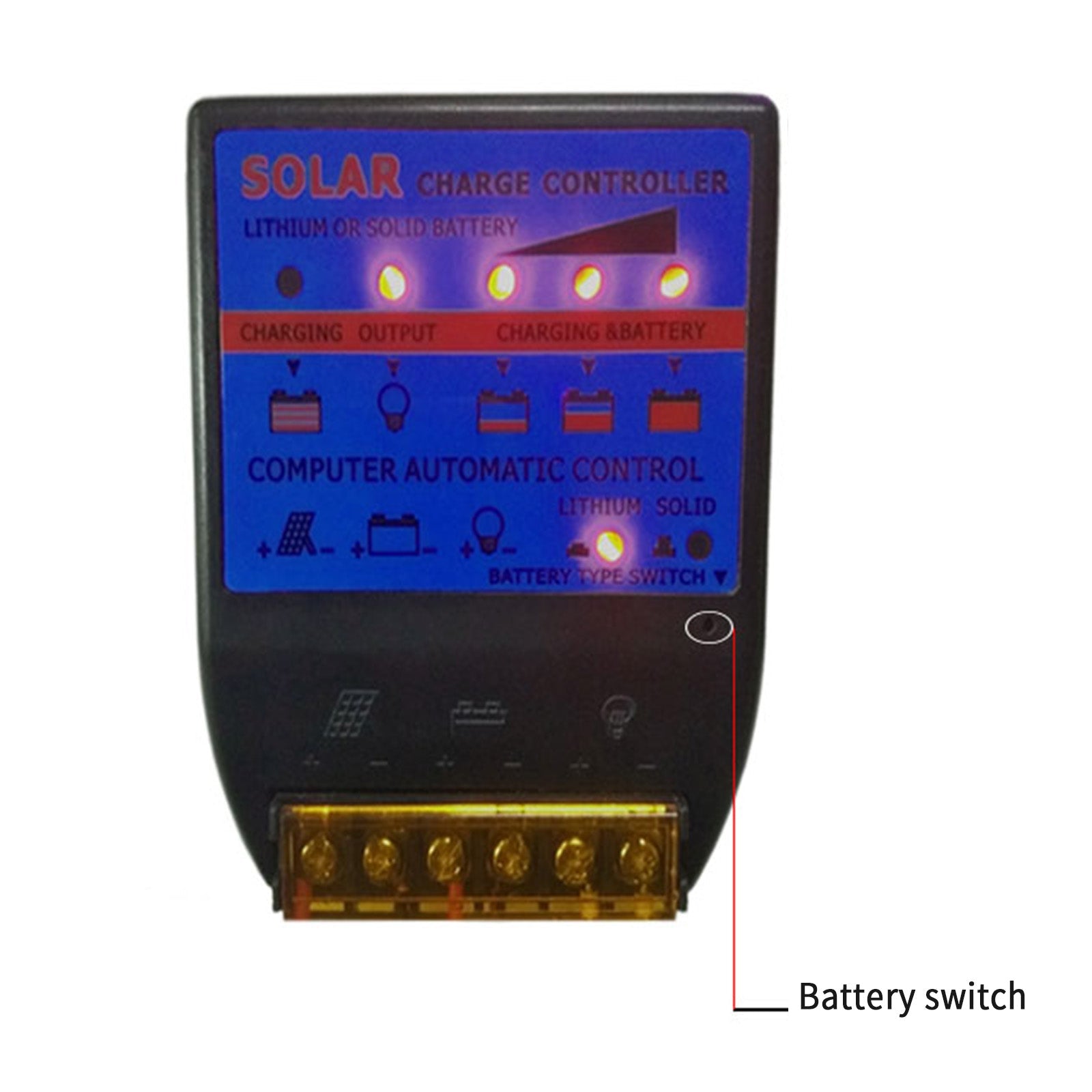

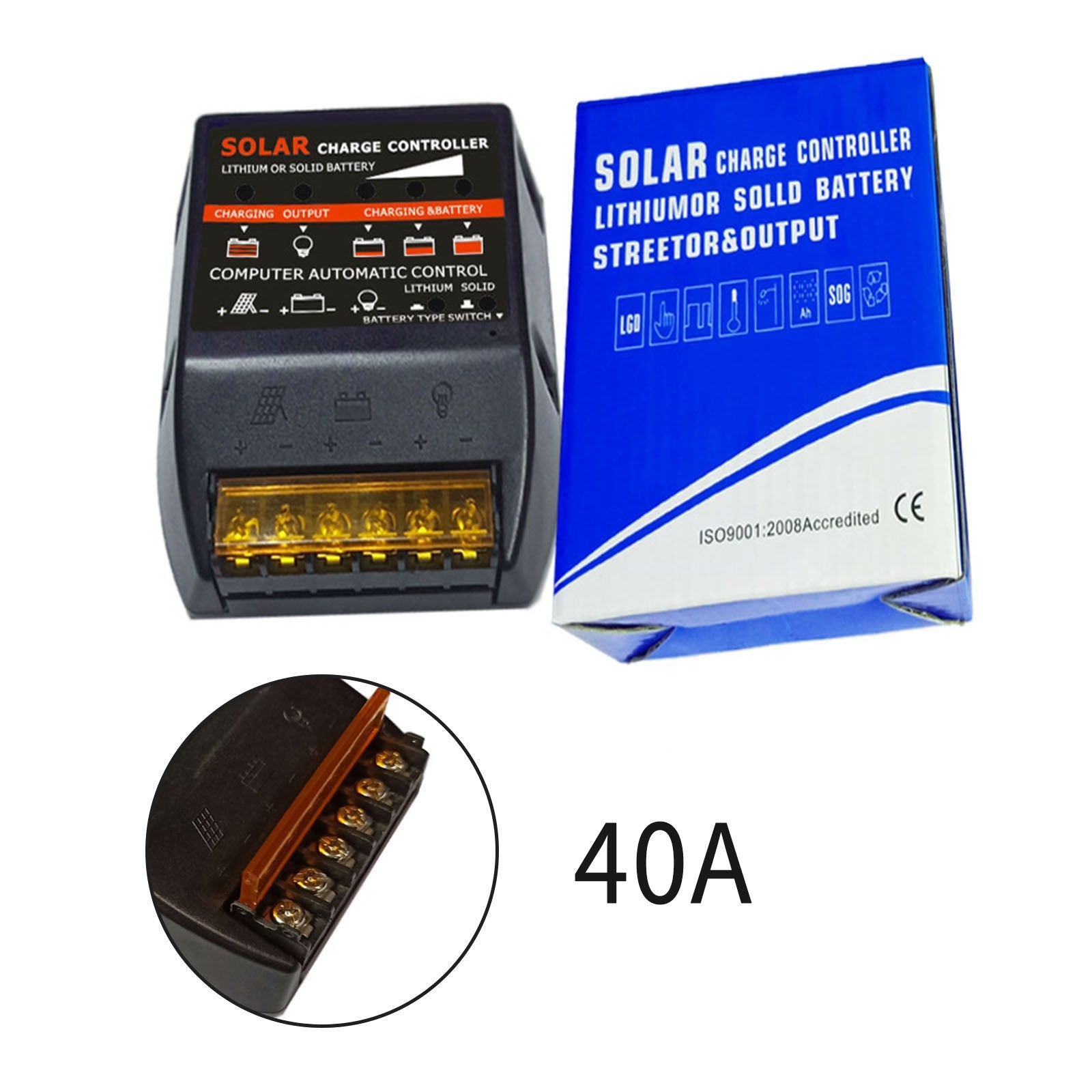

Solar-laadregelaar PWM 10A-50A 12V Ingebouwde timer Batterijcontrole-adapter

Beschrijving:
Dit product is een fotovoltaïsche controller die de door het zonnepaneel gegenereerde energie snel kan opslaan in de accu en het apparaat van voldoende stroom kan voorzien. Het wordt veel gebruikt in diverse kleine zonne-energiesystemen, zoals voor tuinen en verlichting.

Functies:
1. Ingebouwde industriële microcontroller.
2.LED-display, geeft de werkstatus weer.
3. Volledig 4-traps PWM-laadbeheer.
4. Ingebouwde kortsluitbeveiliging, open-circuitbeveiliging, omgekeerde beveiliging en overbelastingsbeveiliging.
5. Dubbele MOSFET-beveiliging tegen omgekeerde stroom, lage warmteproductie.

Specificaties:
Vleermuisspanning: 12V/24V auto-adaptatie

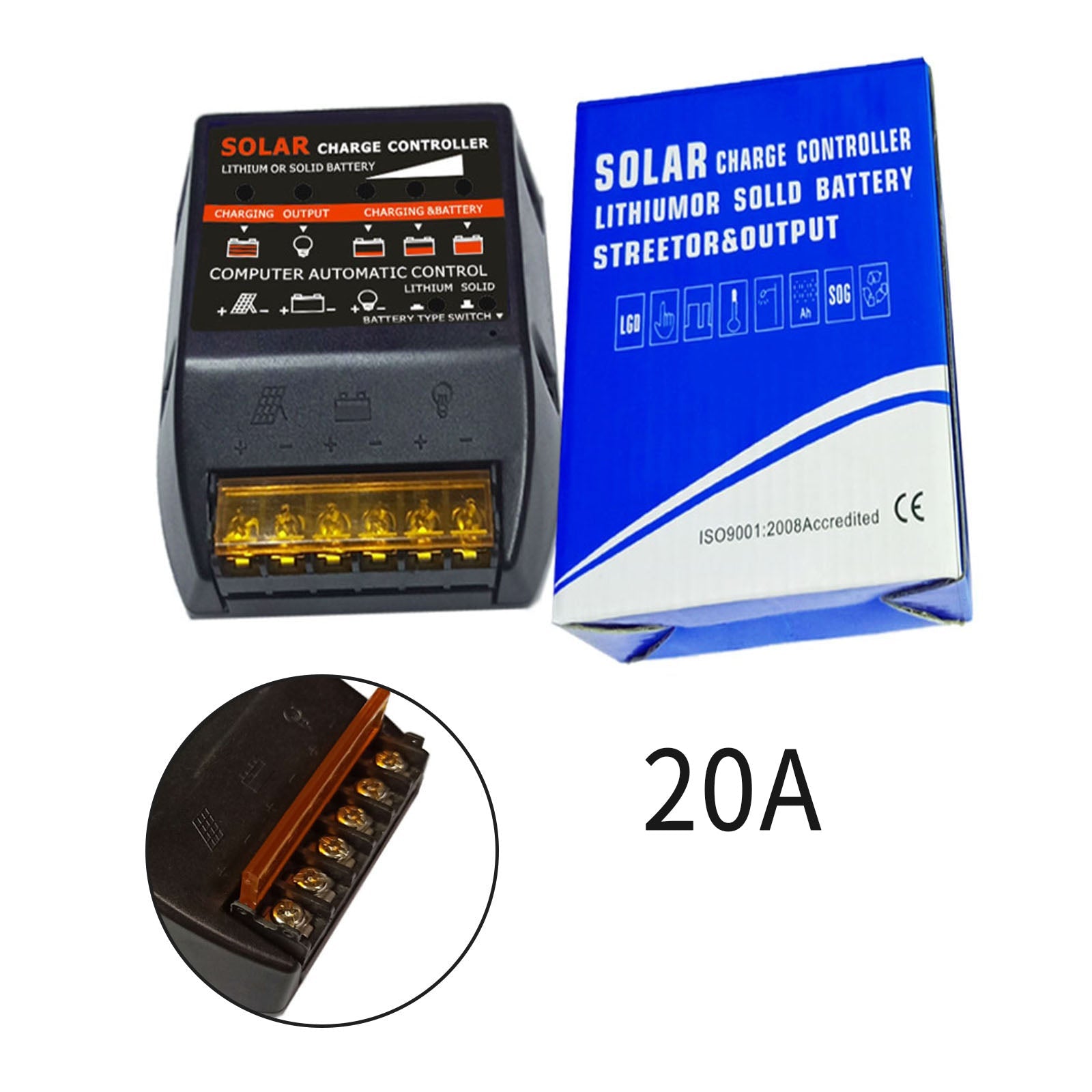

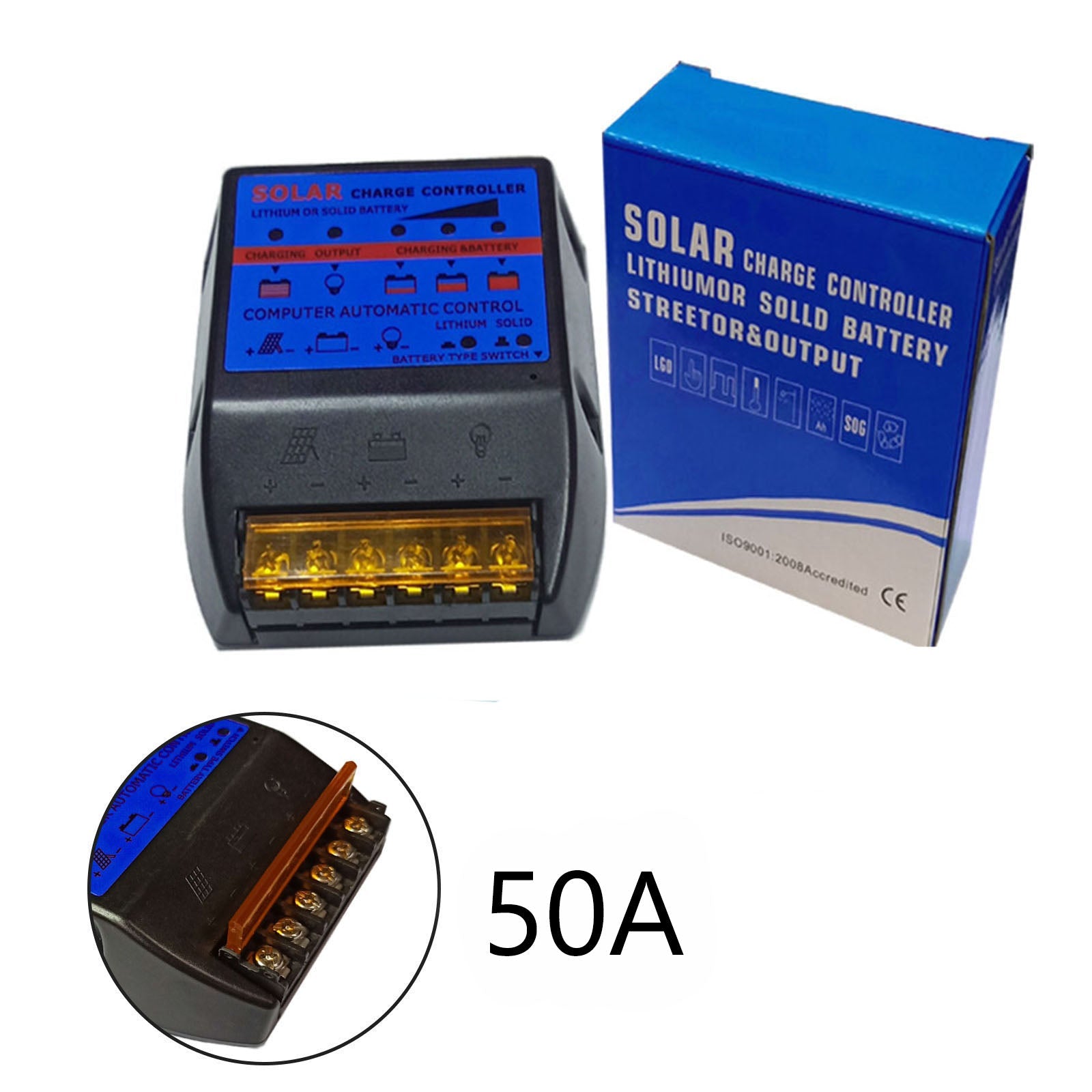

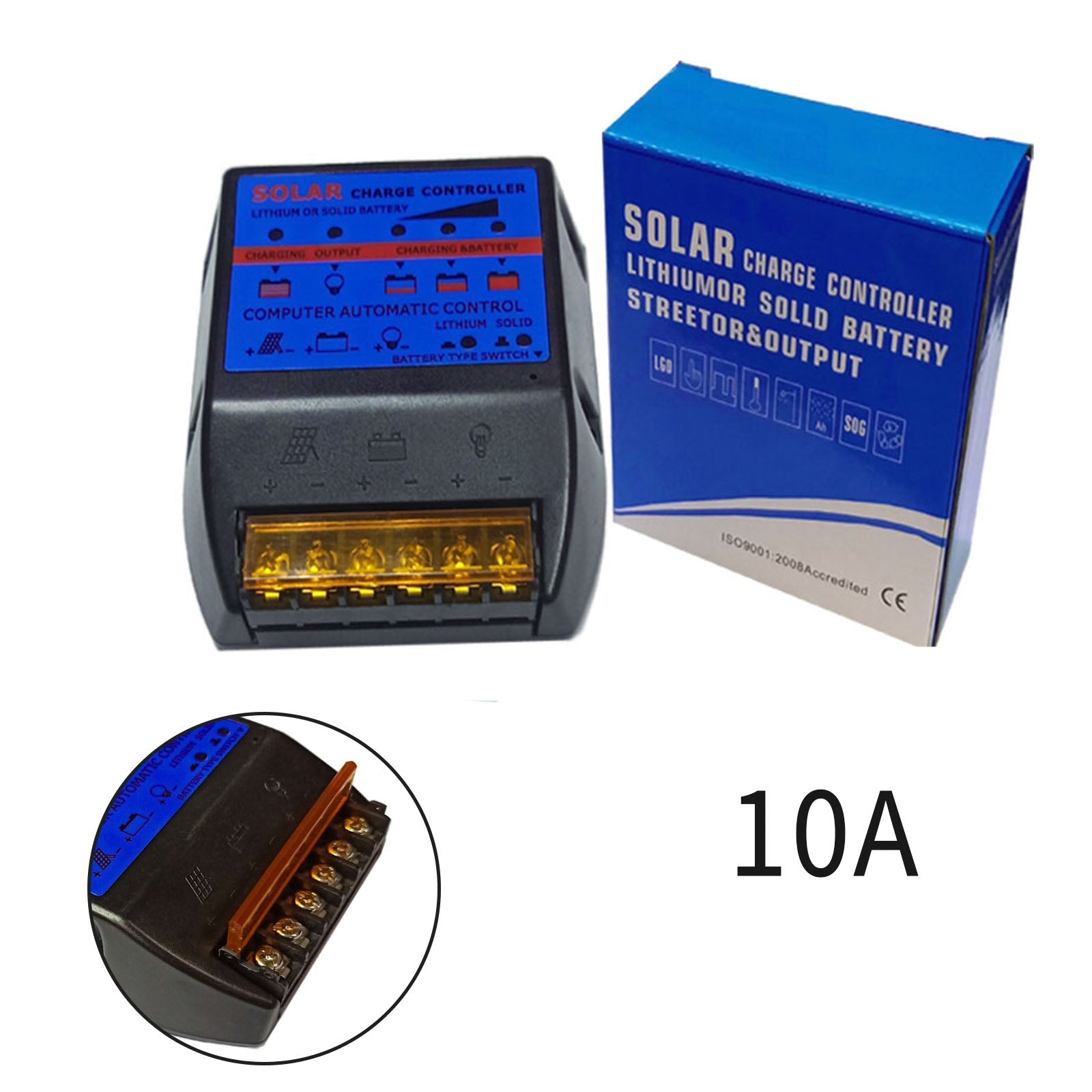

Laadstroom: 10A/ 20A/ 30A/40A/50A
Ontlaadstroom: 10A /10A /10A /10A /15A
Maximale zonne-energie-ingang: 12V-accu met 18V, 24V-accu met 36V.
Zelf-consumeren: <10mA
Bedrijfstemperatuur: -35-+85℃
Kleur: Blauw/Zwart

Instructies:

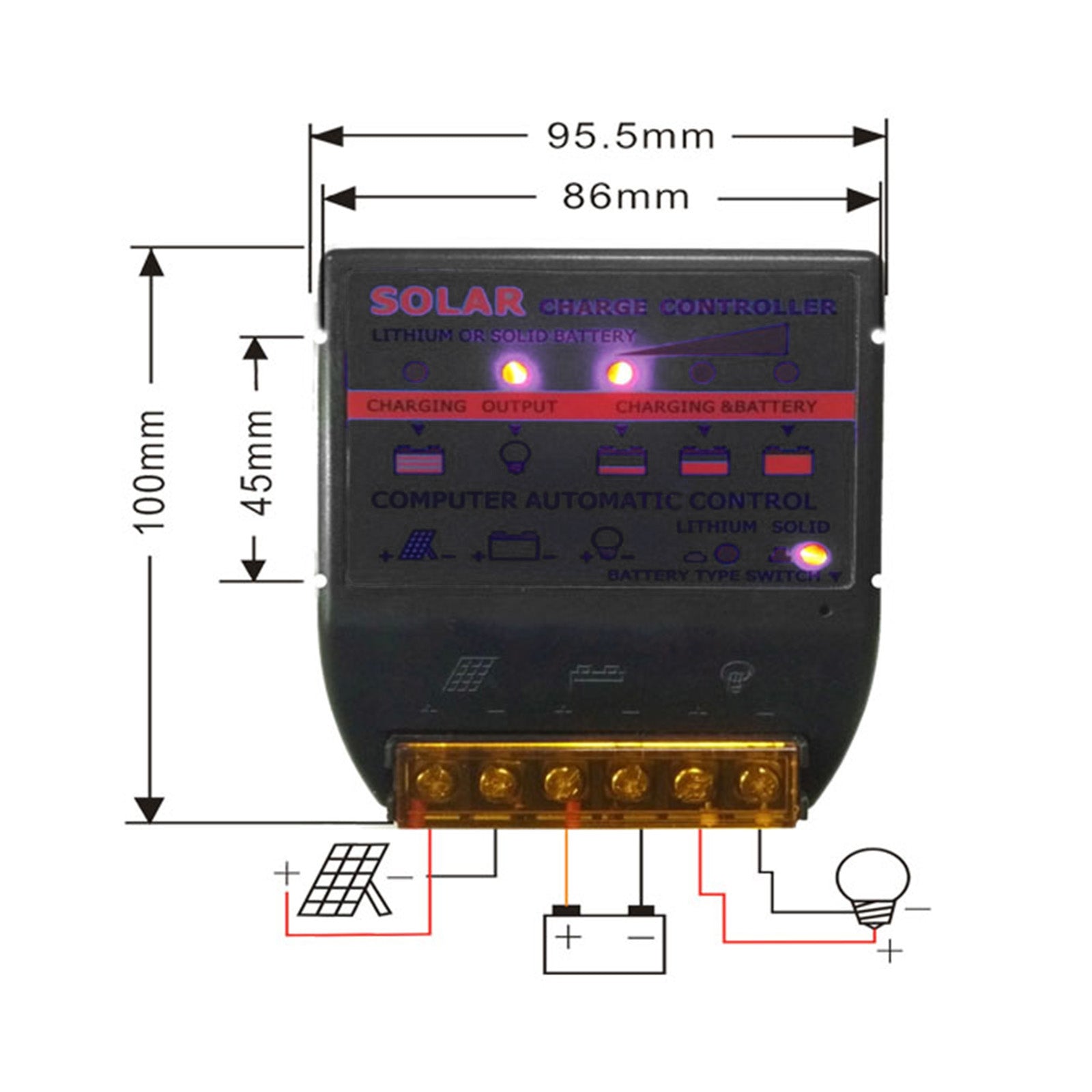

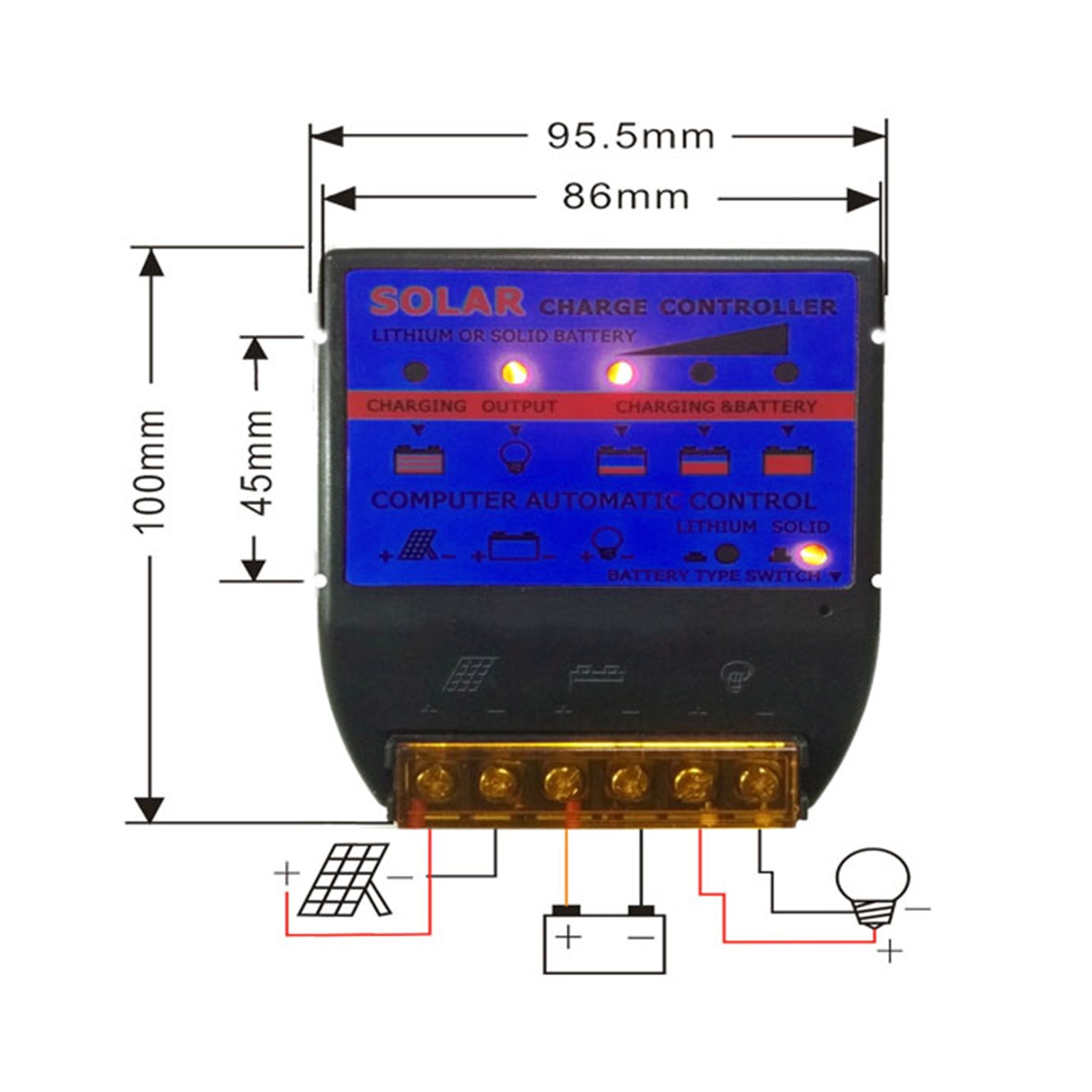

Open de bovenklep van de zonne-energieregelaar en maak de aansluitingen volgens de afbeelding op de klep.
1. Sluit de “+” en “-” van de batterij correct aan op de overeenkomstige aansluitingen van de controller (3e en 4e aansluiting van links).
De laadindicator (flits) knippert en licht na 15-30 seconden op. Dit geeft aan dat de verbinding correct is en dat de volgende verbindingen kunnen worden voortgezet. Anders kan de controller beschadigd raken.
2. Sluit de “+” en “-” van het zonnepaneel aan op de overeenkomstige aansluitingen van de controller (1e en 2e aansluiting van links).
3. Sluit de “+” en “-” van de belasting aan op de overeenkomstige aansluitingen van de controller (5e en 6e aansluiting van links).

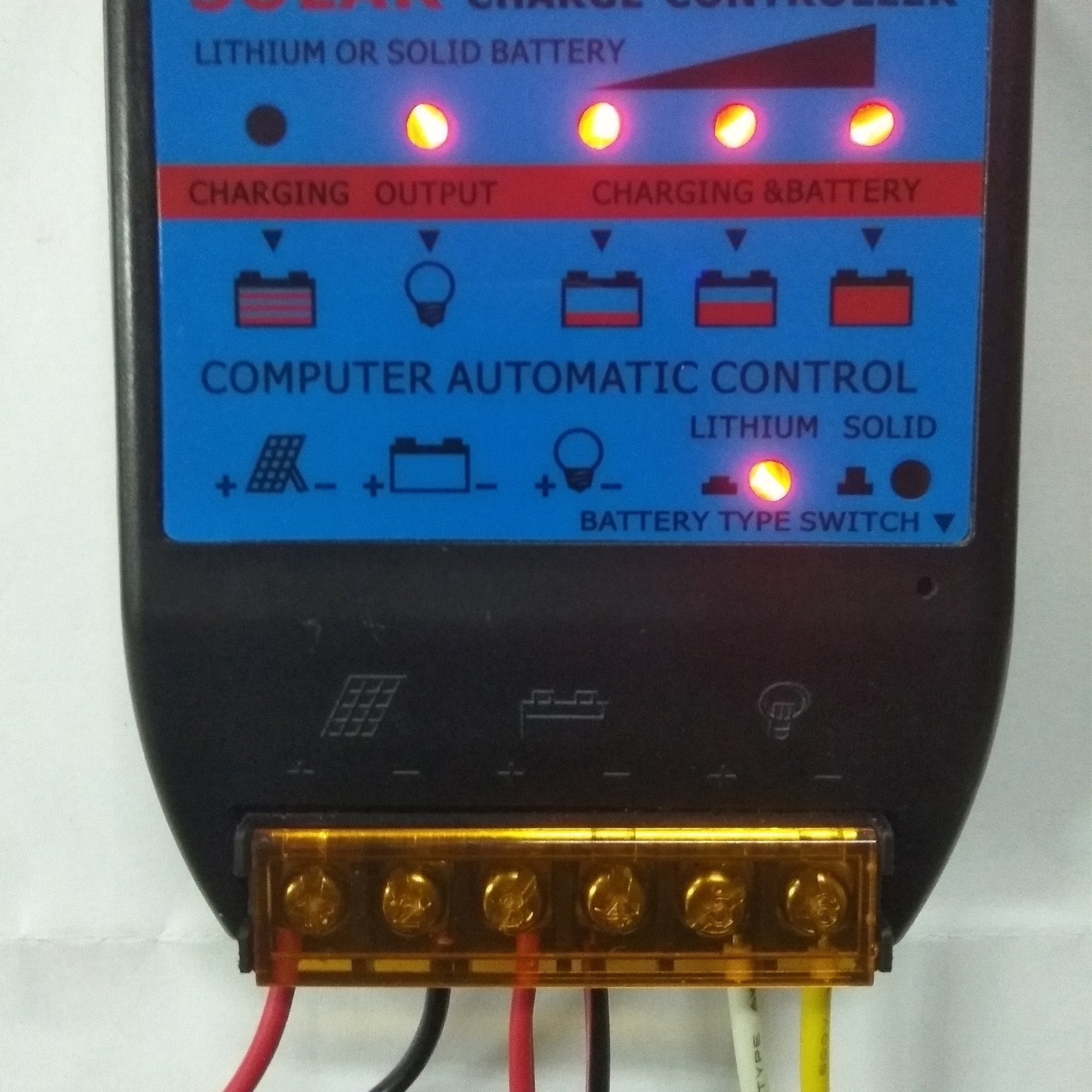

4. De laadindicator brandt continu, wat aangeeft dat het apparaat snel wordt opgeladen. Als de indicator knippert, betekent dit dat het apparaat druppelladen uitvoert. Als de indicator uit is, is het opladen gestopt.
5. Wanneer de belastingindicator continu brandt, betekent dit dat er uitvoer is en dat de belasting kan werken. Als de indicator uit is, is er geen uitvoer en kan de belasting niet werken.

Kennisgeving:
1. Deze controller is 12V/24V (selecteer 18V/36V). Wanneer u dit apparaat voor de eerste keer installeert, moet u ervoor zorgen dat de batterij voldoende spanning heeft, zodat de controller het juiste batterijtype kan herkennen.
2.De batterijkabel moet zo kort mogelijk zijn om verlies te minimaliseren.
3. Deze controller is alleen geschikt voor alle soorten loodzuuraccu's (inclusief openingen, afdichtingen, colloïden, enz.) en lithium-accu's.
4. De loodzuuraccu of lithiumaccu moet worden ingesteld voordat de hardware wordt omgeschakeld.
5. De laadregelaar is uitsluitend geschikt voor het regelen van zonnepanelen. Sluit nooit een andere laadbron aan op de laadregelaar.

Pakket inbegrepen:

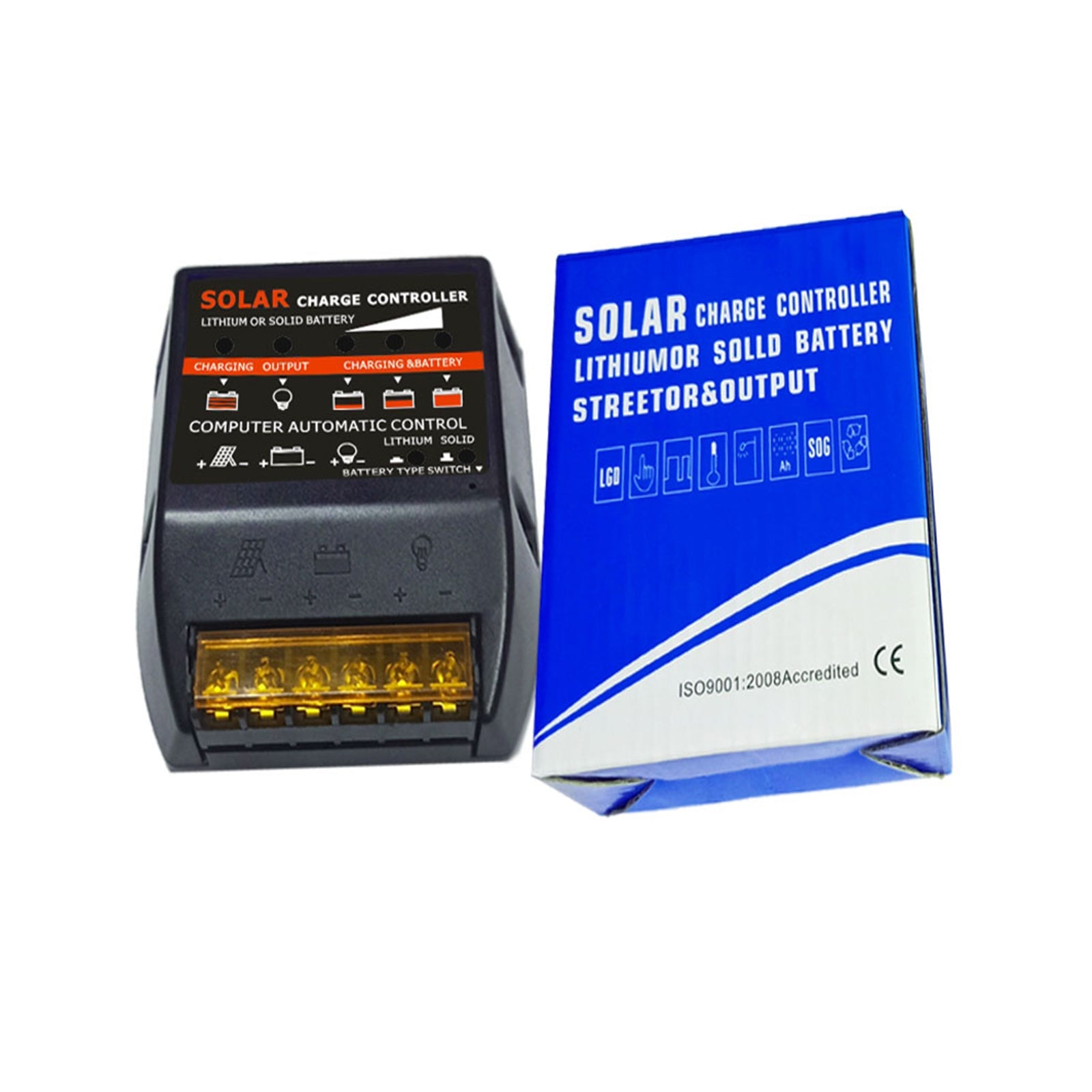

1 * Zonne-controllereenheid
1 * Gebruikershandleiding
