Beschrijving:

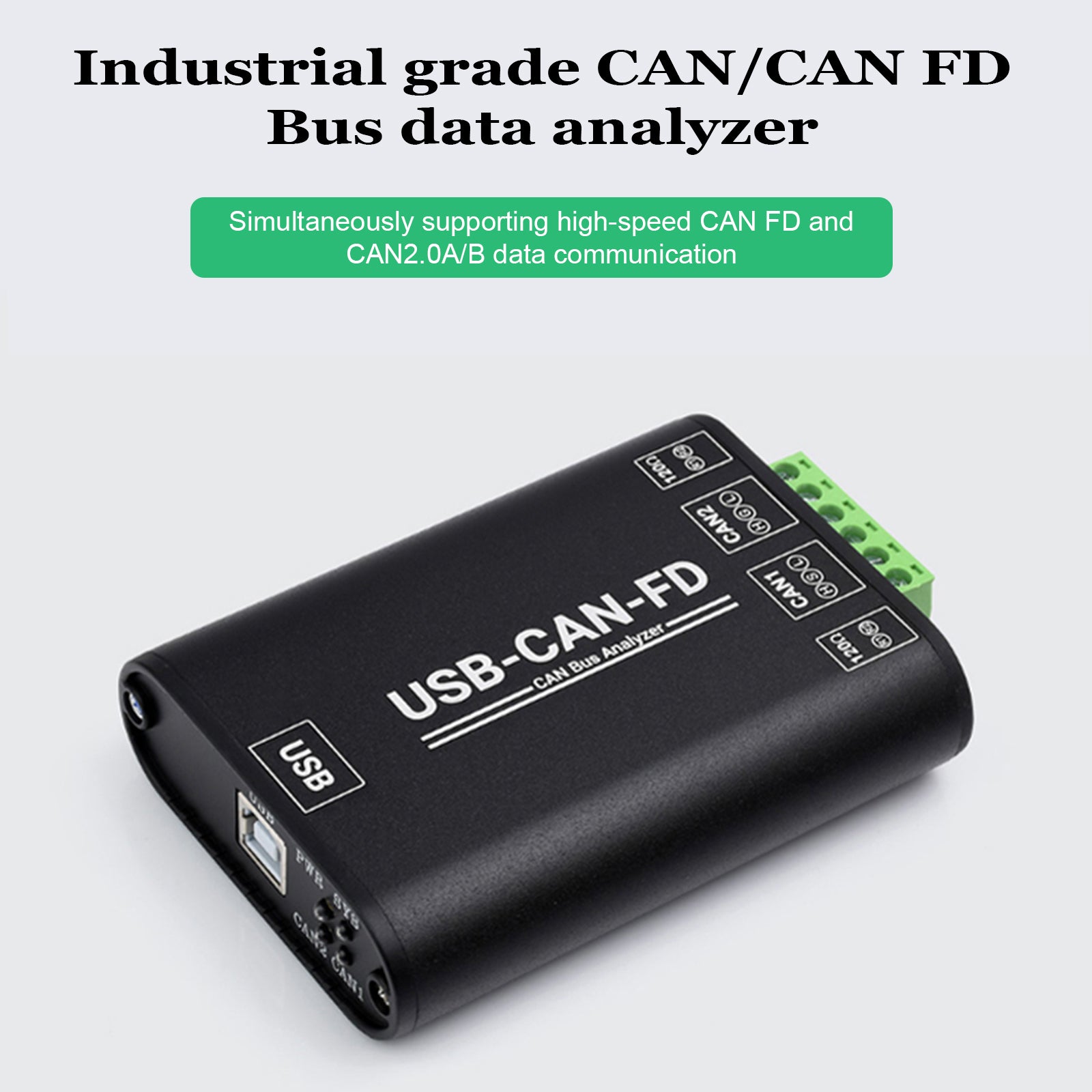

USB-CAN-FD is een hoogwaardige USB naar CANFD-interfaceconverter, CAN/CAN FD-buscommunicatie-interfacekaart en CAN/CANFD-protocoldata-analysator van industriële kwaliteit. Het integreert twee onafhankelijke CAN FD-interfaces met elektrische isolatie en meerdere beveiligingscircuits; ondersteunt Windows XP/7/8/10/11-systemen, levert drivers, CAN FD Tools-gerelateerde software, voorbeelden van secundaire ontwikkelgesprekken en tutorials, enz.

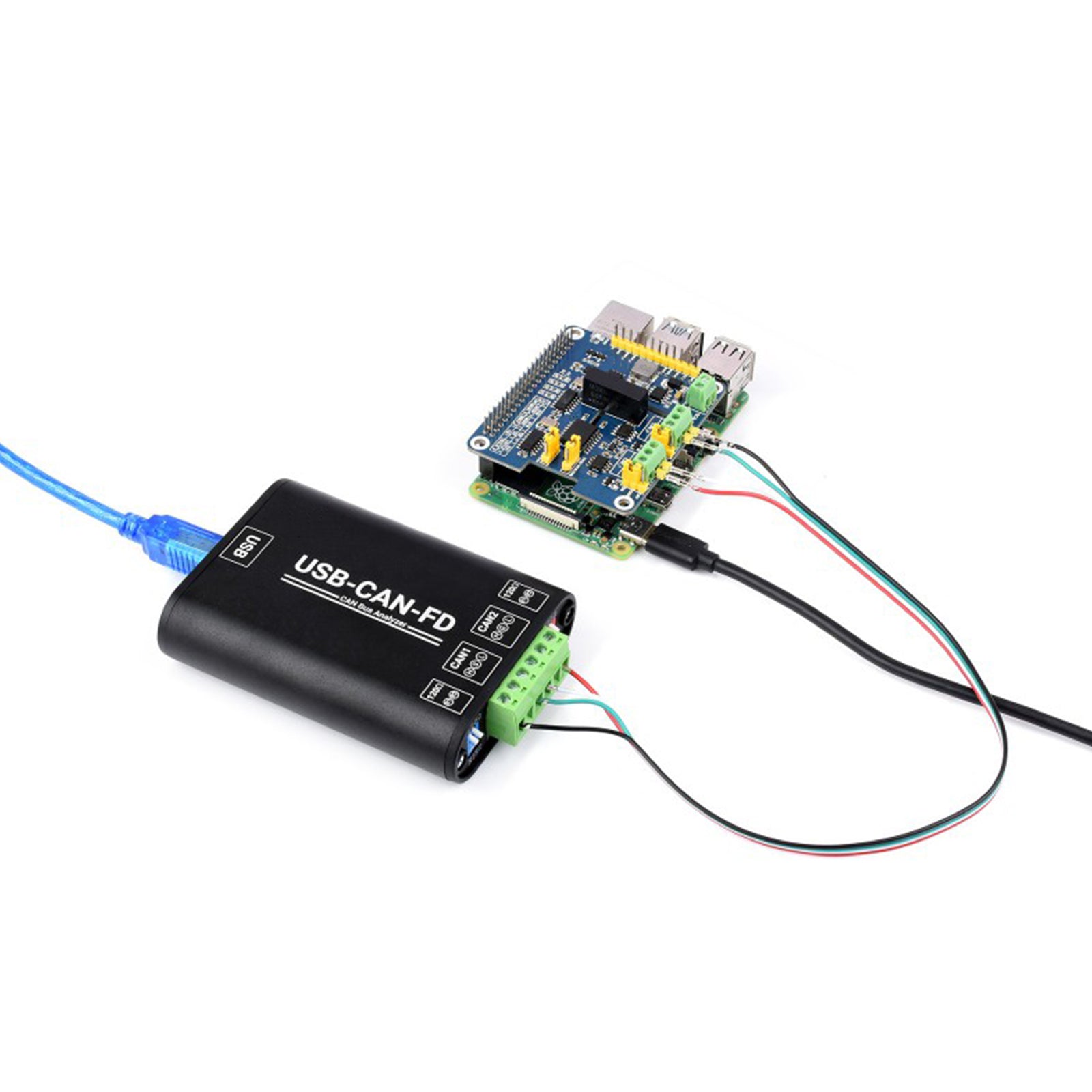

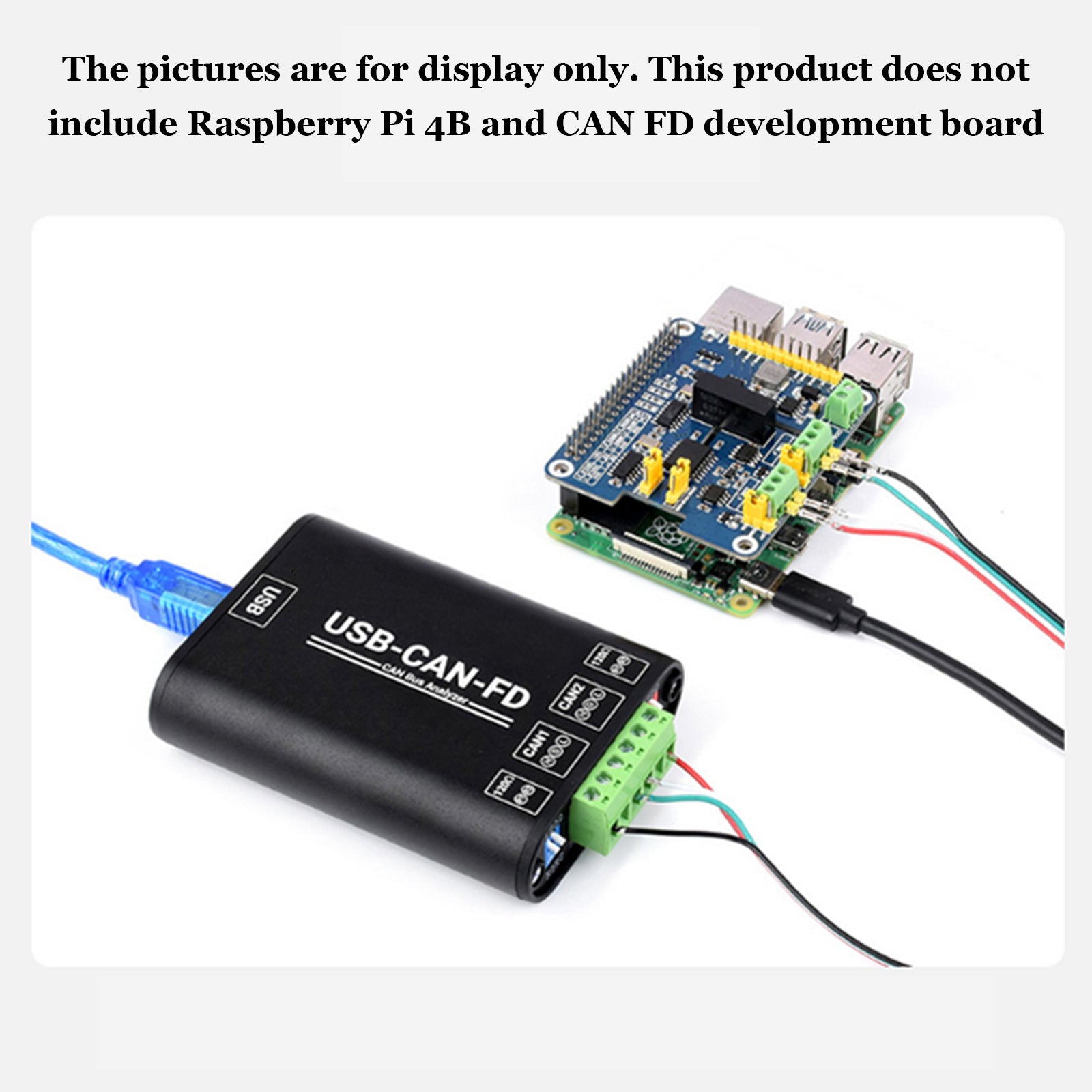

Het kan via USB worden aangesloten op een pc of industriële besturingshost voor het verzenden en ontvangen van gegevens, het analyseren van gegevens, het verzamelen en bewaken van CAN/CANFD-busnetwerken. Dit product is compact en gebruiksvriendelijk. Het kan worden gebruikt voor het leren en debuggen van CAN/CANFD-bussen. Het kan ook worden gebruikt voor secundaire ontwikkeling en integratie in diverse industriële, energiecommunicatie- en intelligente besturingsscenario's die CAN/CANFD-buscommunicatie vereisen.
Specificaties:
Type: Industriële kwaliteit: USB naar CAN FD-interfaceconverter, CAN/CAN FD-buscommunicatie-interfacekaart, CAN/CAN FD-protocolgegevensanalysator
USB-interface:
Werkniveau: 5V (directe voeding via USB-poort, geen extra voeding nodig)
Interfacevorm: USB-B-type interface
CAN/CAN FD-interface:
Aantal CAN/CAN FD-kanalen: twee kanalen: CAN1 en CAN2 (onafhankelijk van elkaar, volledig geïsoleerd, isolatiespanning 3000 VDC)

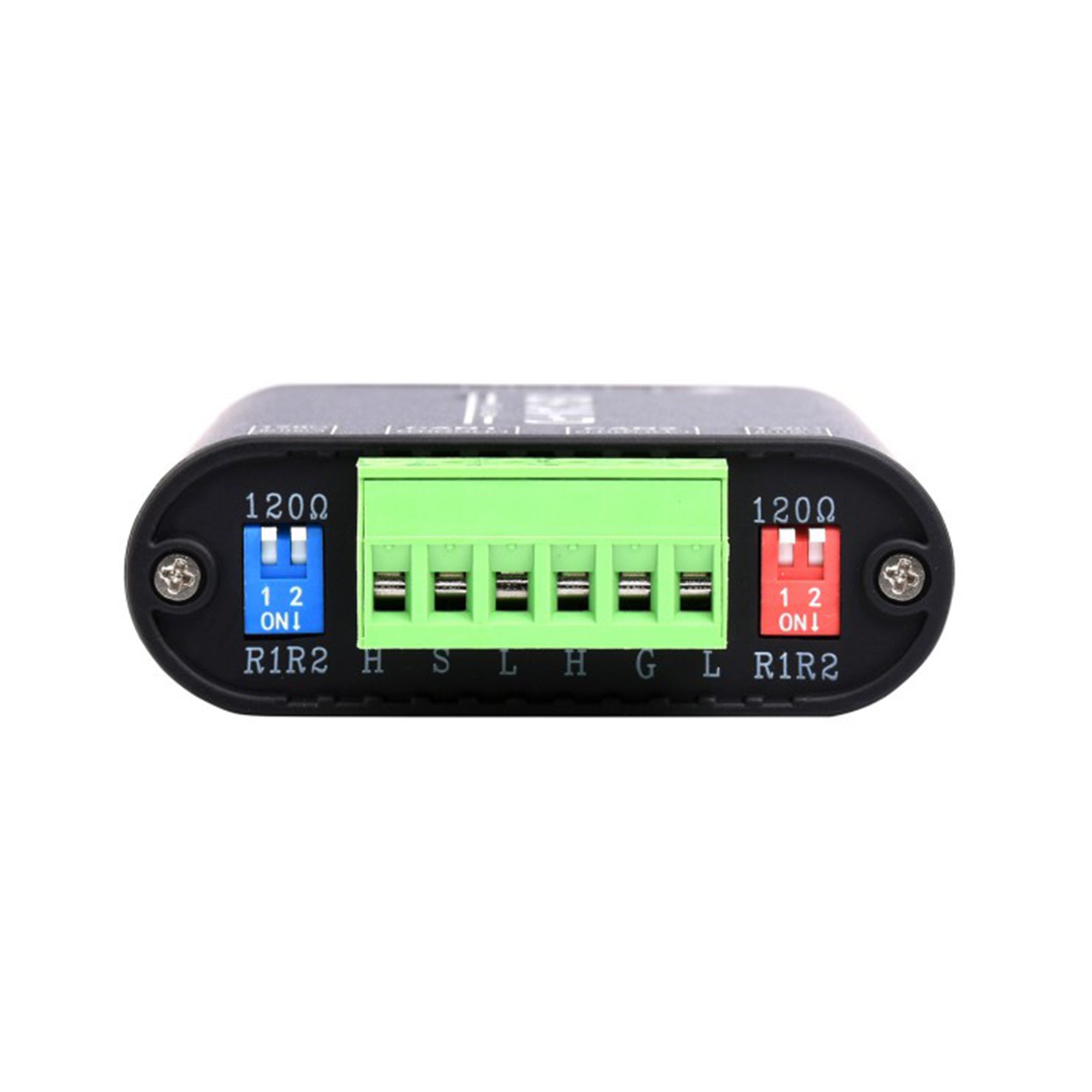

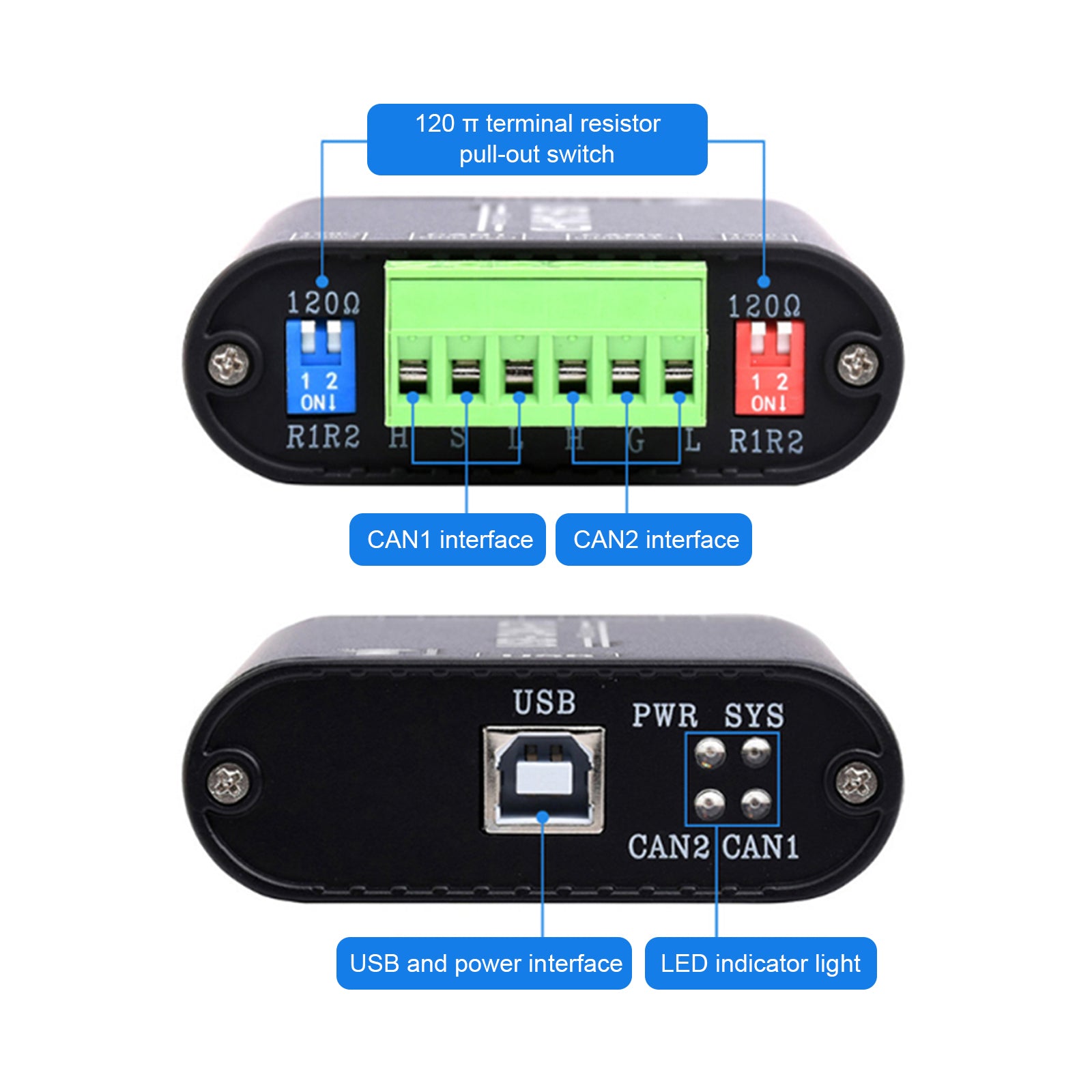

Interfacevorm: terminalinterface (OPEN6-steek 5,08 mm)
Matching resistance: Elke CAN/CANFD heeft twee ingebouwde 120 MHz-afsluitweerstanden, die via schakelaars kunnen worden ingeschakeld
Communicatiesnelheid: 100 Kbps~5 Mbps (configureerbaar via software)

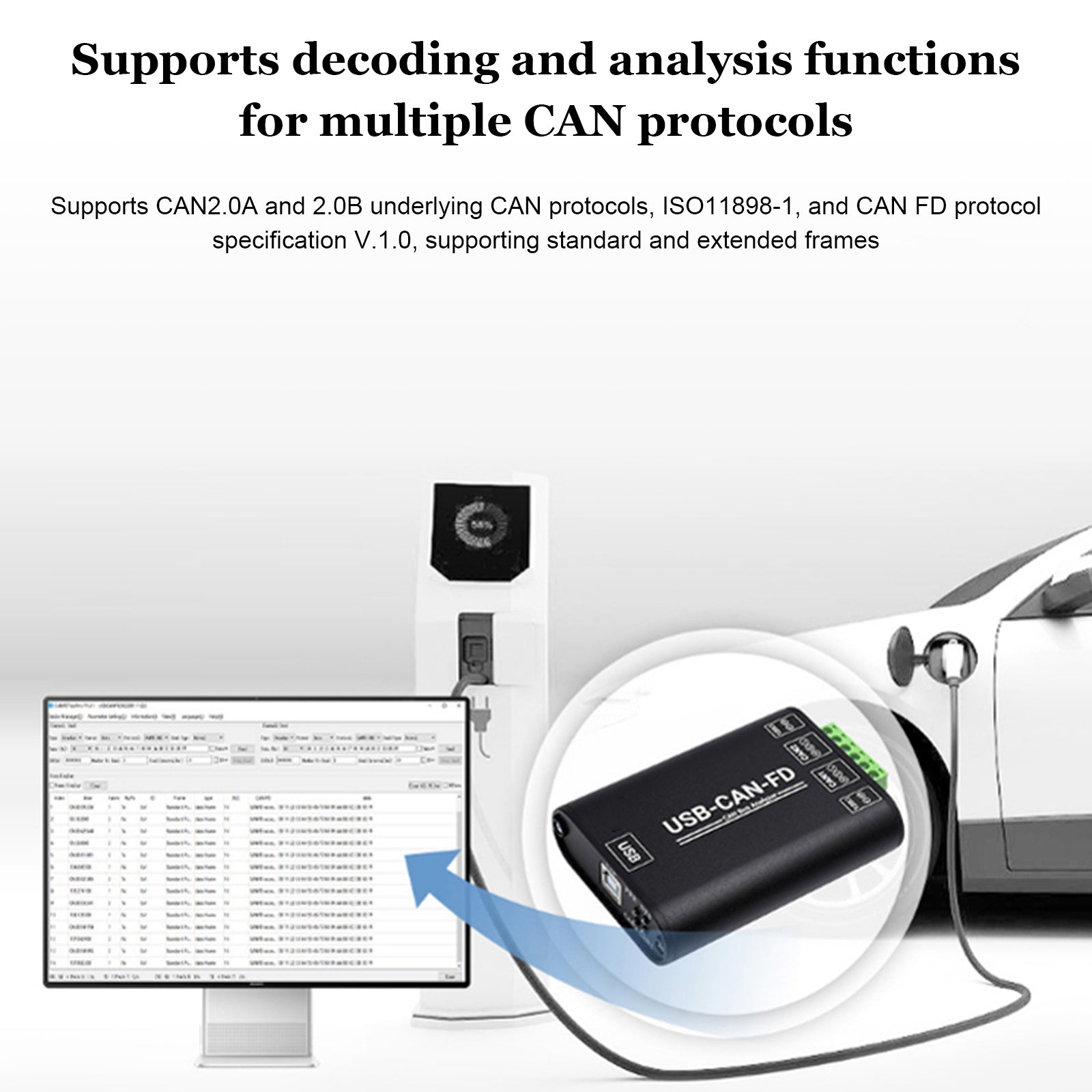

Protocolondersteuning: CAN2.0A en 2.0BISO11898-1CAN FD-protocolspecificatie V1.0-protocol
Gegevensverzend- en ontvangstcapaciteit: de ontvangst van elke CAN/CAN FD kan 20.000 frames/s bereiken en de transmissie kan 5.000 frames/s bereiken
Gegevenstransceiverbuffer: Elke CAN/CANFD-ontvangstbuffer is 1500 frames en de verzendbuffer is 64 frames (automatische hertransmissie wanneer de transmissie mislukt)

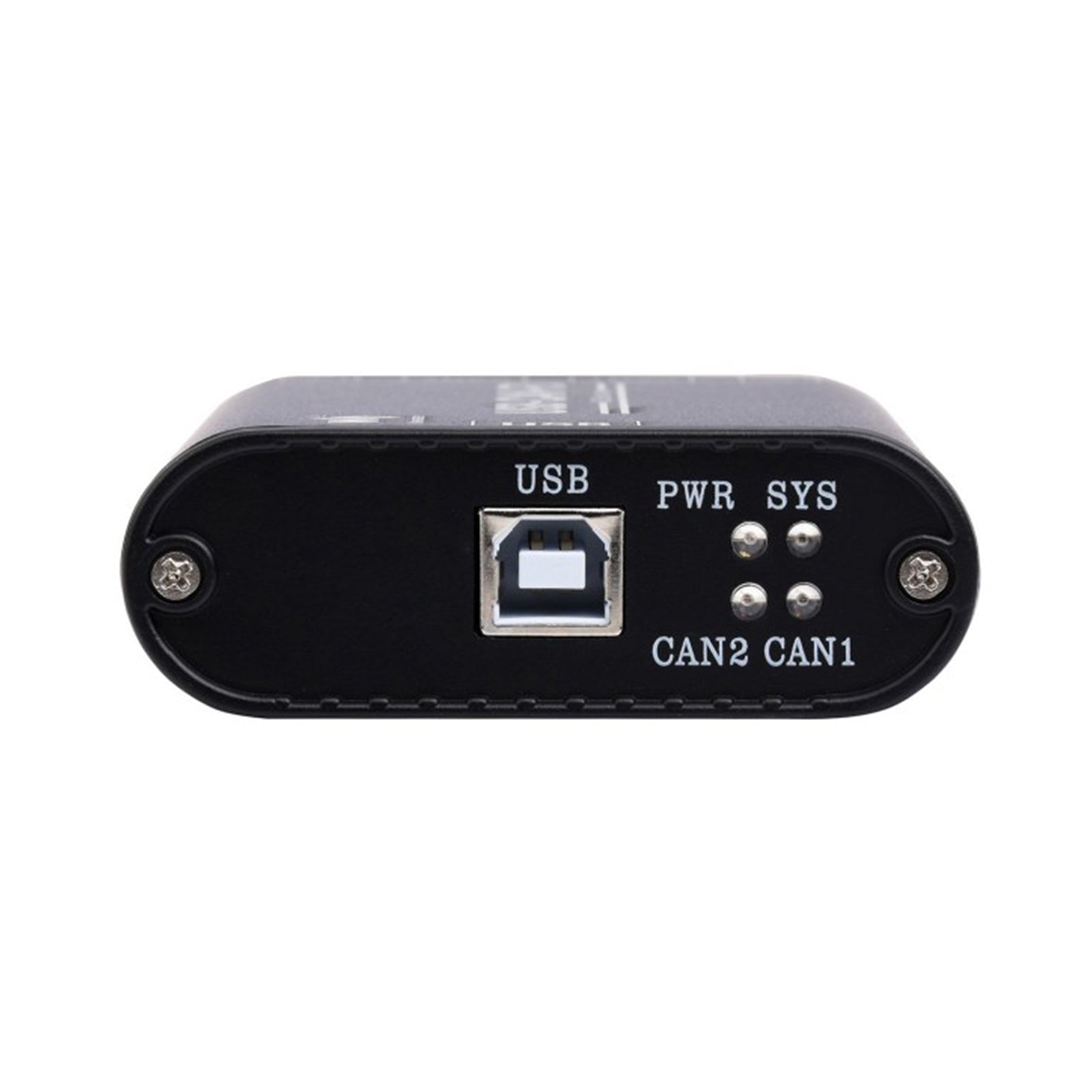

Indicatielampje:
PWR: stroomindicatielampje
SYS: Systeemstatusindicator, normaal gesproken uit; wanneer er een fout op de bus is, staat deze altijd aan
CAN1: CAN1-kanaalindicatielampje (knippert bij het verzenden en ontvangen van gegevens)
CAN2: CAN2-kanaalindicator (knippert bij het verzenden en ontvangen van gegevens)
Ondersteuningssysteem: Windows: WindowsXP/7/8/10/11 (32-bits en 64-bits), ondersteunt momenteel geen Linux-systeem, de bijbehorende driver is in ontwikkeling
Werktemperatuur: -40~85°C>Behuizingsmateriaal: metalen behuizing van aluminiumlegering + 3D vlamvertragende isolatieschotten aan beide zijden; dit behuizingsontwerp en de materiaalcombinatie kunnen ontlading van metalen punten beter voorkomen en de veiligheidsfactor en levensduur van het product verbeteren.

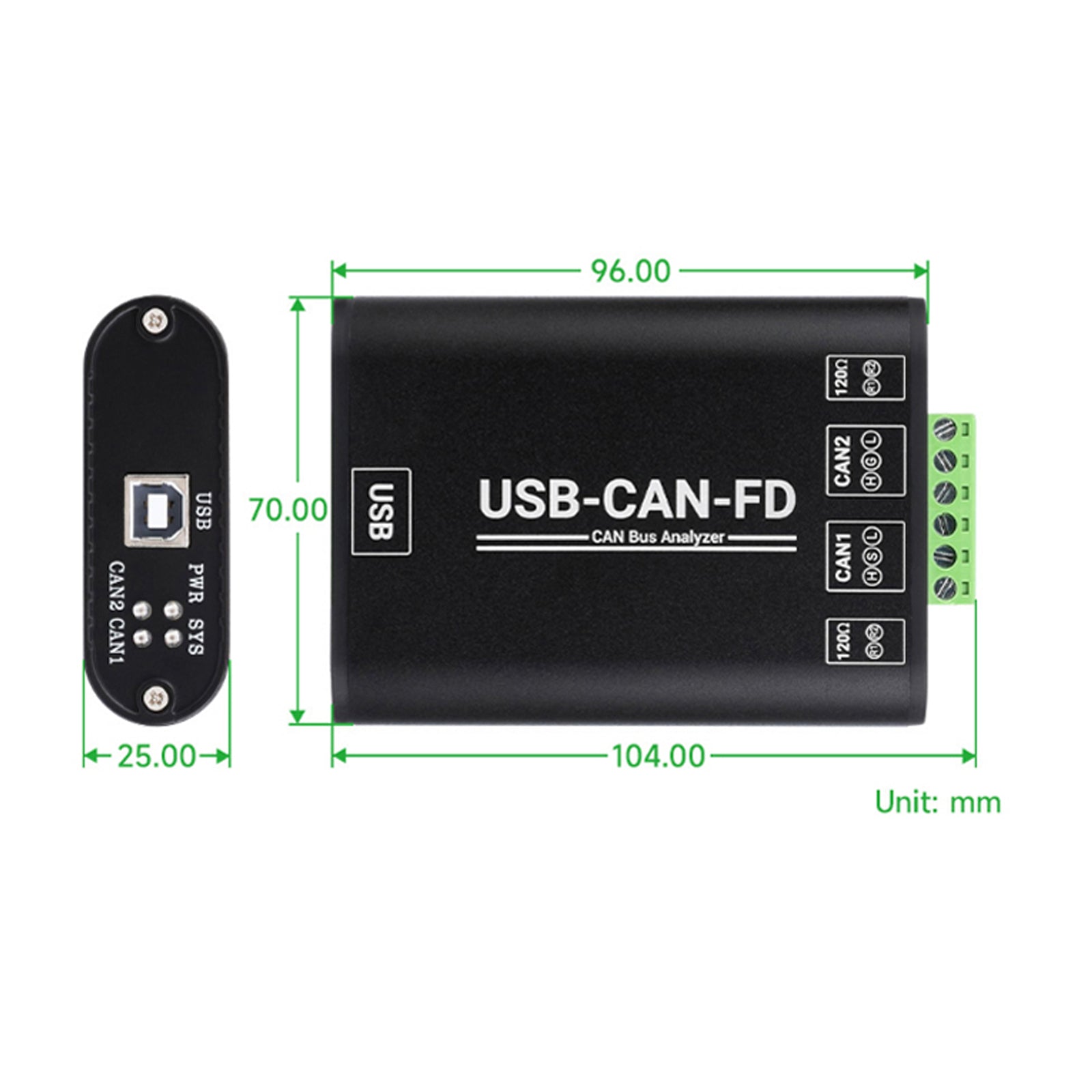

Productafmetingen: 104*70x25mm
Pakket inbegrepen:
1x USB-CAN FD
1x USB-kabel Type A naar Type B
1x 4-pins kabel
1x Schroevendraaier
Garantie:
Retourneren: Klanten hebben het recht om binnen 60 dagen na ontvangst van het product een retour aan te vragen
24-uurs online expert: los uw installatie- en productproblemen op
