Beschrijving
?
Opmerking:
Dit product heeft geen stroombron. Het moet door de gebruiker worden uitgerust. Zorg ervoor dat u het niet erg vindt voordat u het koopt! ! !
De voedingsinterface is 5,5 mm, de voedingsspanning is 12,6 V, er kan 1 A en 2 A worden gebruikt.
U kunt een voeding kopen die aan de bovenstaande waarden voldoet, dank u wel.
Beschrijving:
Dit is een kortegolf QRP SSB/CW-transceiver. Het ultrakleine formaat is gemakkelijk mee te nemen voor gebruik buitenshuis. Het heeft een ingebouwde 4000mAh lithiumbatterij, gebruikt een 1602N LCD-scherm en heeft een ingebouwde luidspreker. Het ondersteunt verbinding met een pc, met behulp van digitale modus softwarebesturing zoals FT8, JS8 en FT4, en ondersteunt CW automatische decodering.
Functies:
-8 sporen bestrijken 80m/60m/40m/30m/20m/17m/15m/10m
- Uitstekend PCB-lay-outontwerp in overeenstemming met de principes van hoogfrequent circuitontwerp om uitstekende prestaties te garanderen
-Of u nu een interne batterij of een externe 13,8 V-voeding gebruikt, het kan een vermogen van 3-5 W in 8 bereiken leveren en reserve SOT-223- en TO-220-packpads gebruiken die nodig zijn voor een upgrade
-Hoge emissie-efficiëntie, 80m/60m/40m/30m/20m efficiëntie is groter dan 80%, 17m efficiëntie is groter dan 70%, 15m/10m efficiëntie is groter dan 60%
-Hoge nauwkeurigheid KDS merk TCXO, frequentienauwkeurigheid is beter dan 1 ppm, frequentiestabiliteit is beter dan 0,5 ppm

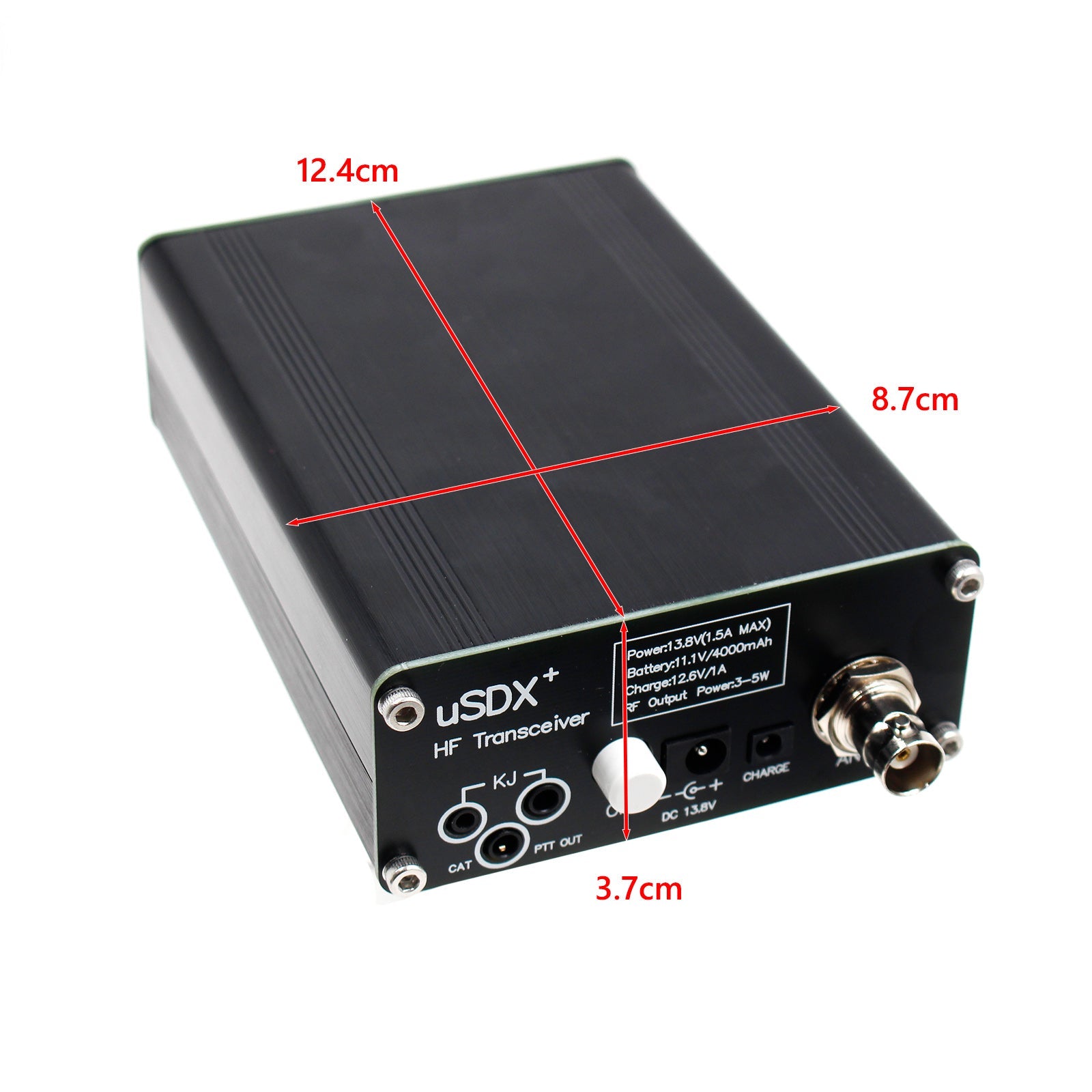

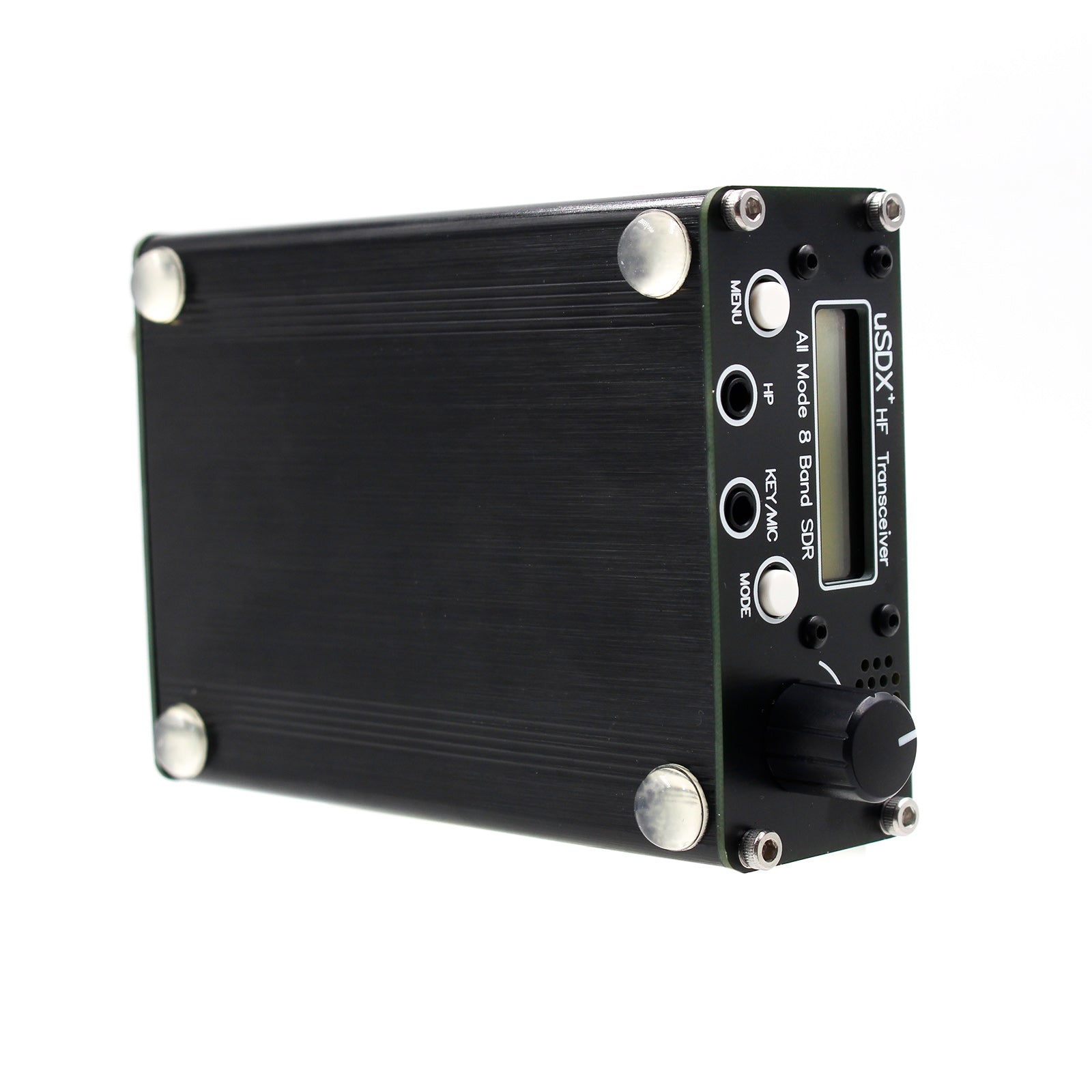

-Ultra klein formaat: 83*38*124mm (exclusief uitstekende delen)

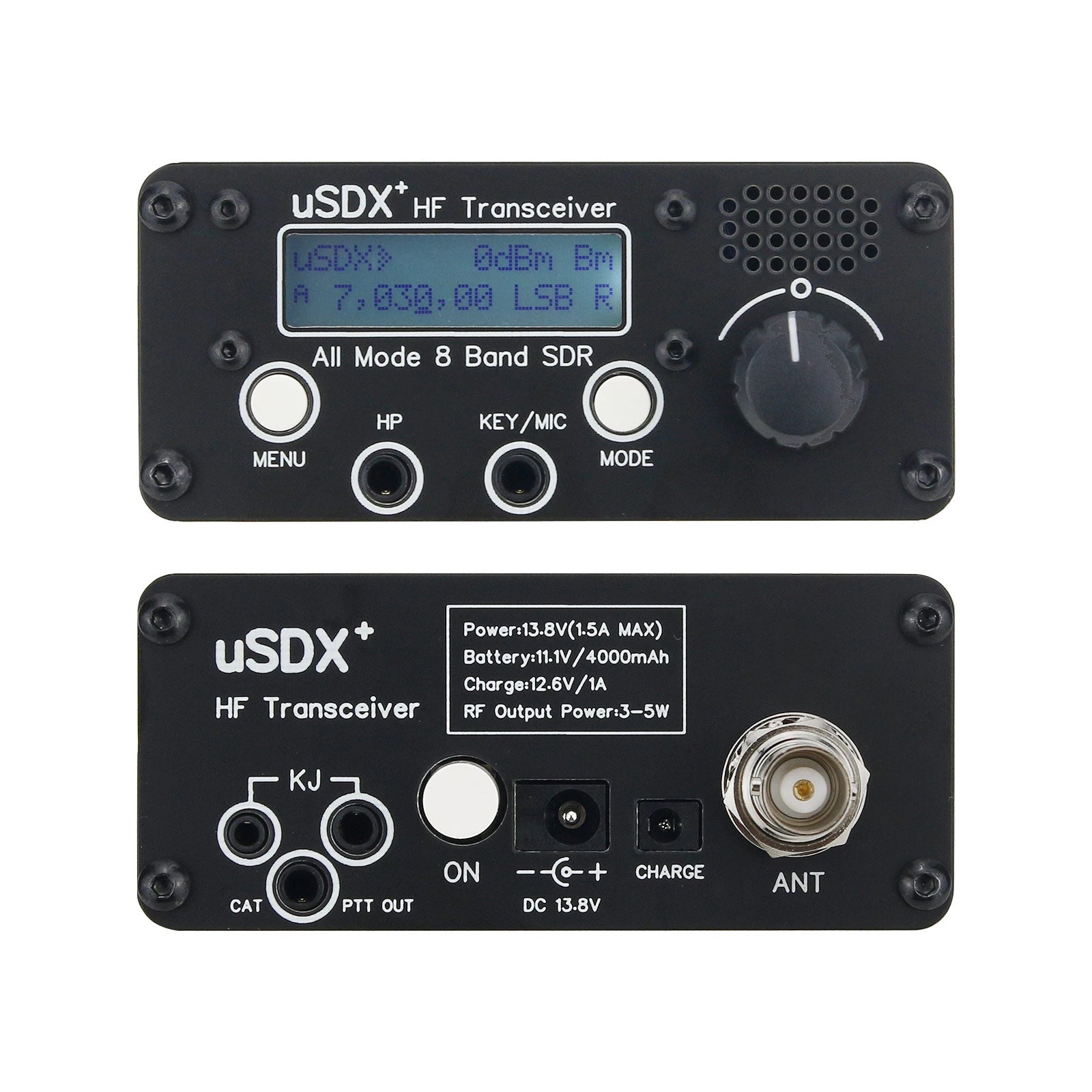

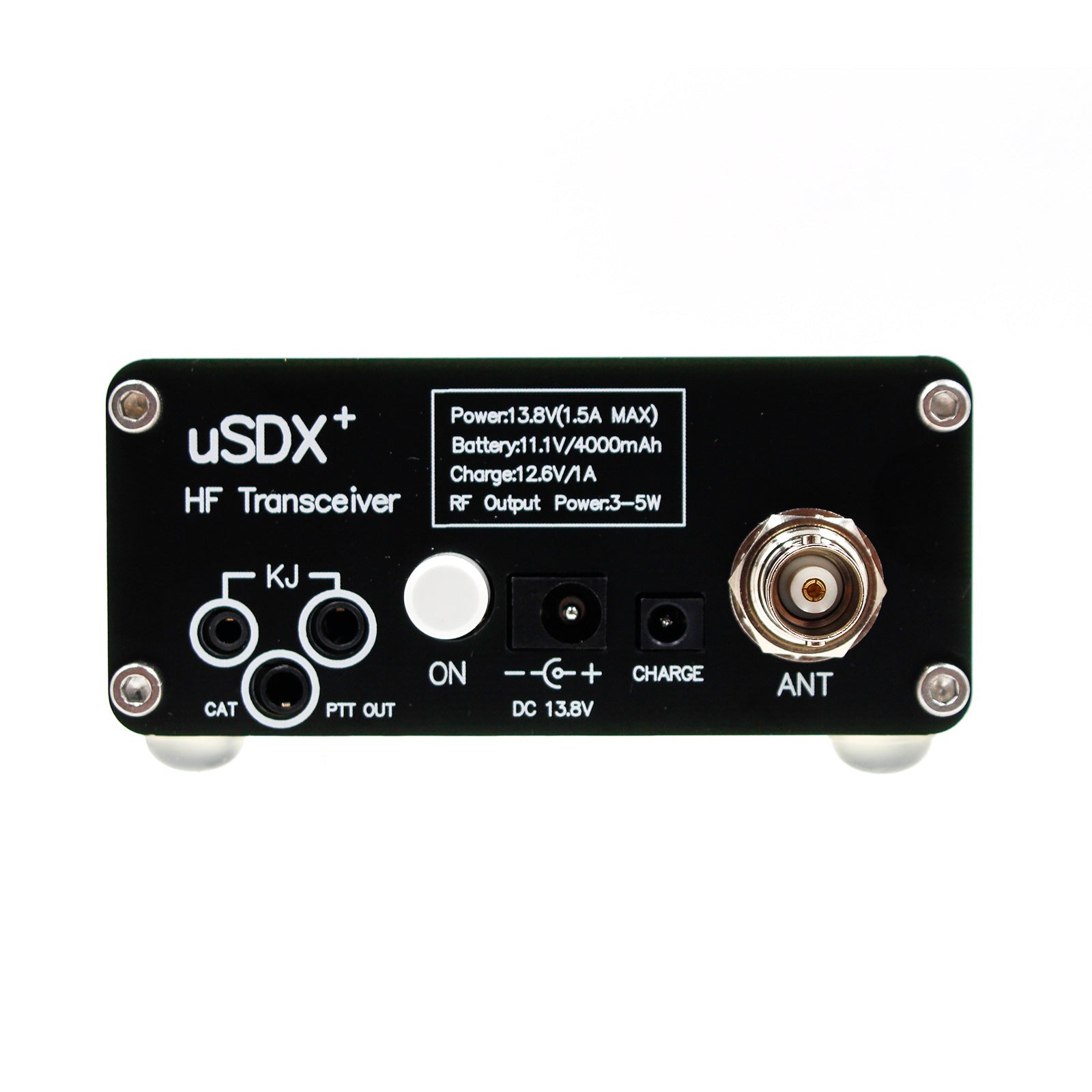

- Talrijke interfaces (cat, ptt out, mic/key, k-head mic)
-Alle LPF-onderdelen gebruiken 100v c0g/np0-condensatoren
-Gebruik originele Omron magnetische vergrendelingsrelais
-Gebruik een operationele versterkerchip met minder ruis dan de LM4562
-Ingebouwde luidspreker met holte
-Ingebouwde 11,1 V (12,6 V) lithium-ionbatterij.
- BNC-antenne-interface
De usdx+-update is als volgt:

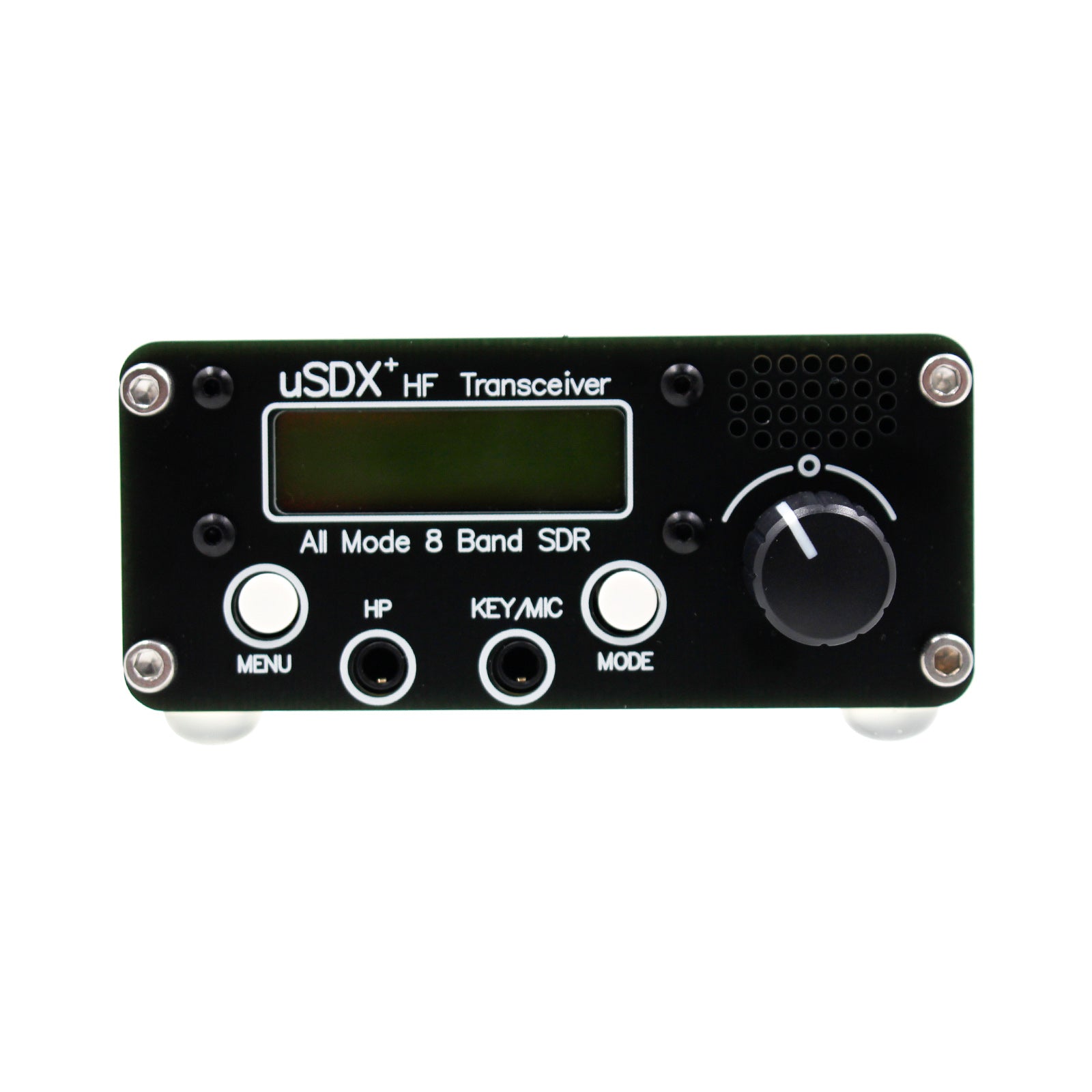

- De hoofdtelefoon- en aan/uit-knop/microfoonaansluitingen zijn naar het voorpaneel verplaatst, zodat u eenvoudig bij de hoofdtelefoon- en aan/uit-knop kunt.
- Verplaats de toetsen naar de onderkant van het LCD-scherm voor een groter aanraakoppervlak en een comfortabelere toetsaanslag.
- Verbeterde ingebouwde luidsprekereffecten, verdubbel het geluid!
- PCB gereserveerde pads voor verschillende upgrades, kant-en-klaar, kunnen worden gebruikt als een sjabloon voor doe-het-zelf upgrade-leren
- Snel de qrp cw-frequentie wijzigen.
- Ondersteunt CW-zijtoonvolume-aanpassing.
- Ondersteunt CW-zijtoonaanpassing.
Lijst met functies:
1. Ondersteunt alle modi: usb, lsb, cw, am, fm (ssb-modus heeft een goed ontvangsteffect, maar een slecht transmissie-effect. AM- en FM-modi zijn gratis en het effect is niet goed)
Filter dsp-filter: 4000, 2500, 1700, 500, 200, 100, 50hz doorlaatband
2. Functie DSP-functies: automatische versterkingsregeling (AGC), ruisonderdrukking (NR), Xmit-spraaktrigger (VOX), RX-verzwakker (ATT), TX-ruispoort, TX-eenheidregeling, volumeregeling, dbm/s-meter.
3. Zijbalk-/draaggolfonderdrukking SSSSB-verzending: beter dan -45 dBc, imd3 (dual tone) -33 dBc, ontvangst: beter dan -50 dBc
4. Ondersteuning voor multi-band ondersteuning, continu instelbaar 10m binnen 80m frequentiebereik (van 20khz..99mhz, verliesprestaties)
5. Open source firmware, gebouwd met Arduino Ide; staat experimenten toe, nieuwe functies kunnen worden toegevoegd, bijdragen kunnen worden gedeeld via GitHub, softwarecomplexiteit: 2000 regels softwaregebaseerde Vovox-code beschikbaar voor snelle volledige controle (QSK- en half-QSK-bewerkingen) of RX/Auxiliary Switch Tx voor externe controle van PTT/PA-uitvoer met behulp van volledig digitale TX-vertragingsfase en softwaregebaseerde SSB-fasezender in digitale modus (geen CAT- of PTT-interface vereist): regelt de fase van de drempel Si5351 (door te schakelen op 800 kbits/s Kleine frequentieveranderingen onder I2C) en de grootte van PA (via PWM PA-sleutelvormcircuit)
6.Softwaregebaseerde volledig digitale SDR-ontvangertrap (optioneel): Het I/Q-signaal (complex) wordt gesampled van een kwadratuur-samplingdetector digitale mixer en een faseverschuiving van 90 graden wordt wiskundig uitgevoerd in software (Hilbert-transformatie) en drie onafhankelijk schakelbare analoge faders (0db, -13db, -20db, -33db, -53db, -60db, -73db) van de pre-ontvanger door Atten-zijbanden toe te voegen
7. Ontvanger ruisvloer mds: -135dbm bij 28mhz (200hz bw)
8. Selectiviteit van de ontvanger-ontvanger aan de voorkant: +/-2 kHz steile 45 dB/decennium afstemmingsfrequentie rollend
9. Dynamisch blokkeringsbereik: 20 kHz offset 123 dB, 2 kHz offset 78 dB
10.cw decoder, directe/jambische-a/b keyer
11.vvfo a/b + rit en split, en het bijbehorende relais via i2c
12.cat ondersteunt cat met filterschakelaar (met behulp van kenwood TS-480-protocol)
Specificaties:
-Type: hf qrp sdr-transceiver
-Modus: ssb/cw
- Frequentiebereik: 3,5-30 MHz
-Ingebouwde microfoon
-Antenne/connector: 50ohm/so-239
Het pakket bevat:
-1 x usdx+ Transceiver (geen voeding)

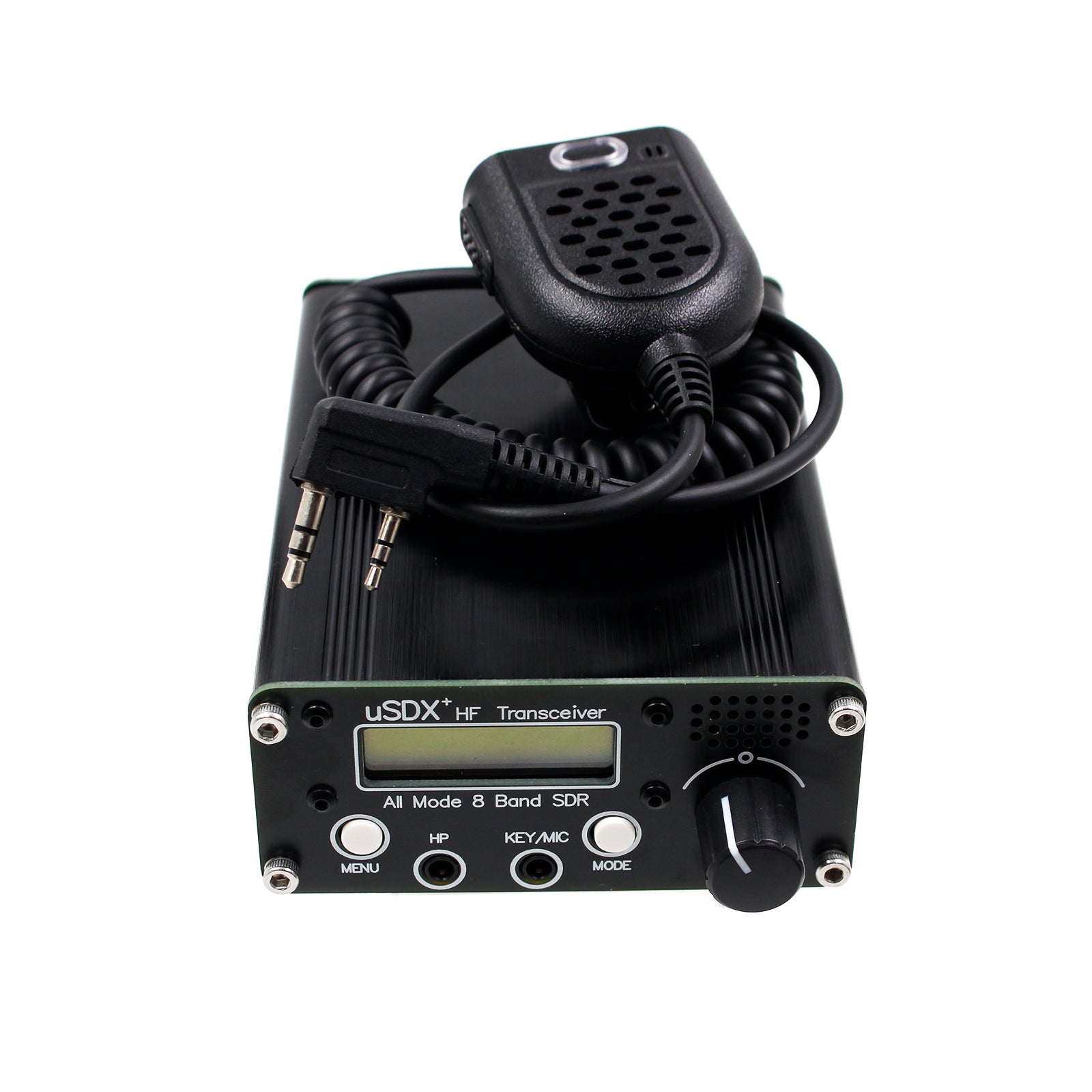

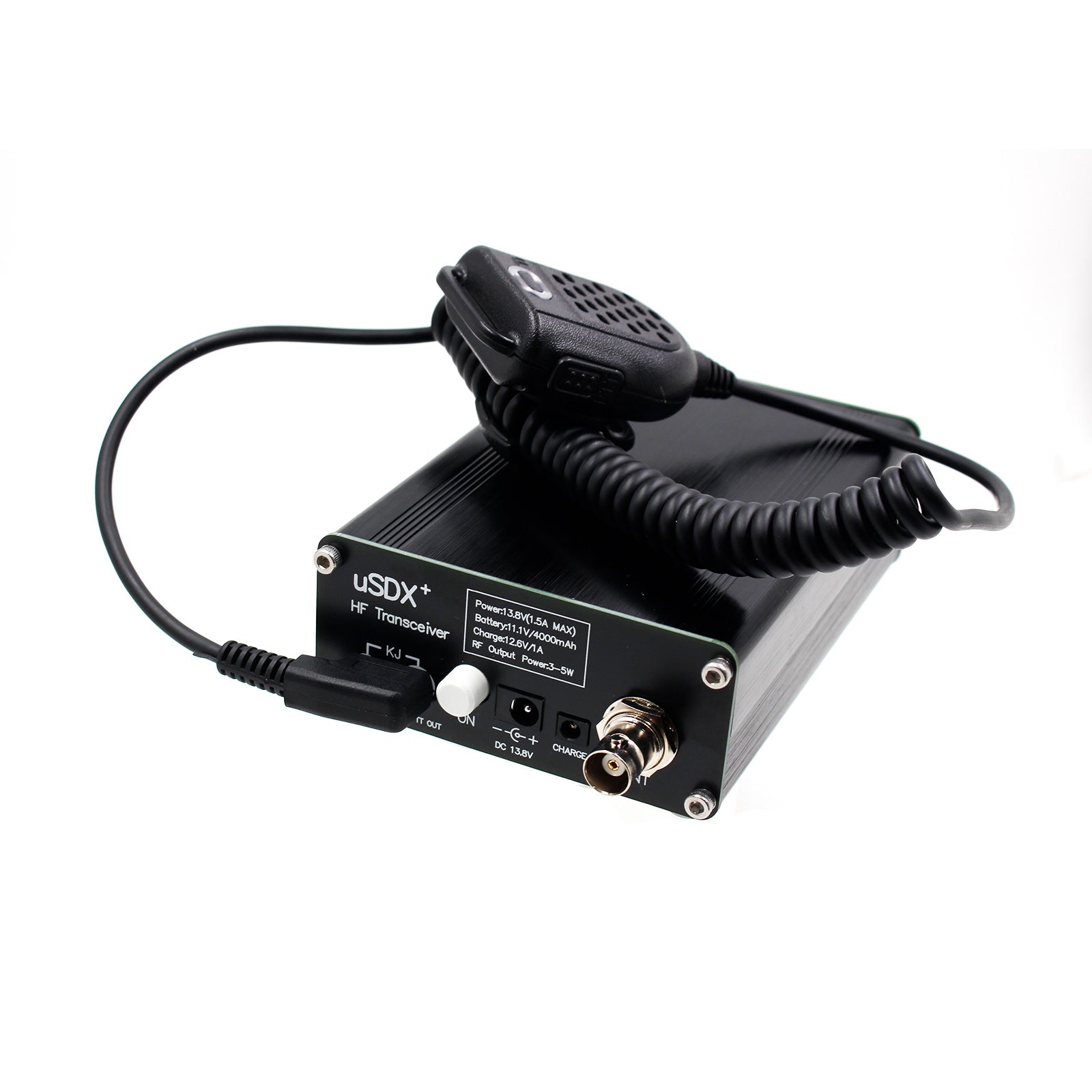

-1 x Microfoon
-4 x Machine voetkussentjes
?
Verzending:
Gratis verzending
Levertijd: 2-6 werkdagen
Garantie:
Retourneren: Klanten hebben het recht om binnen 60 dagen na ontvangst van het product een retour aan te vragen
24-uurs online expert: los uw installatie- en productproblemen op
