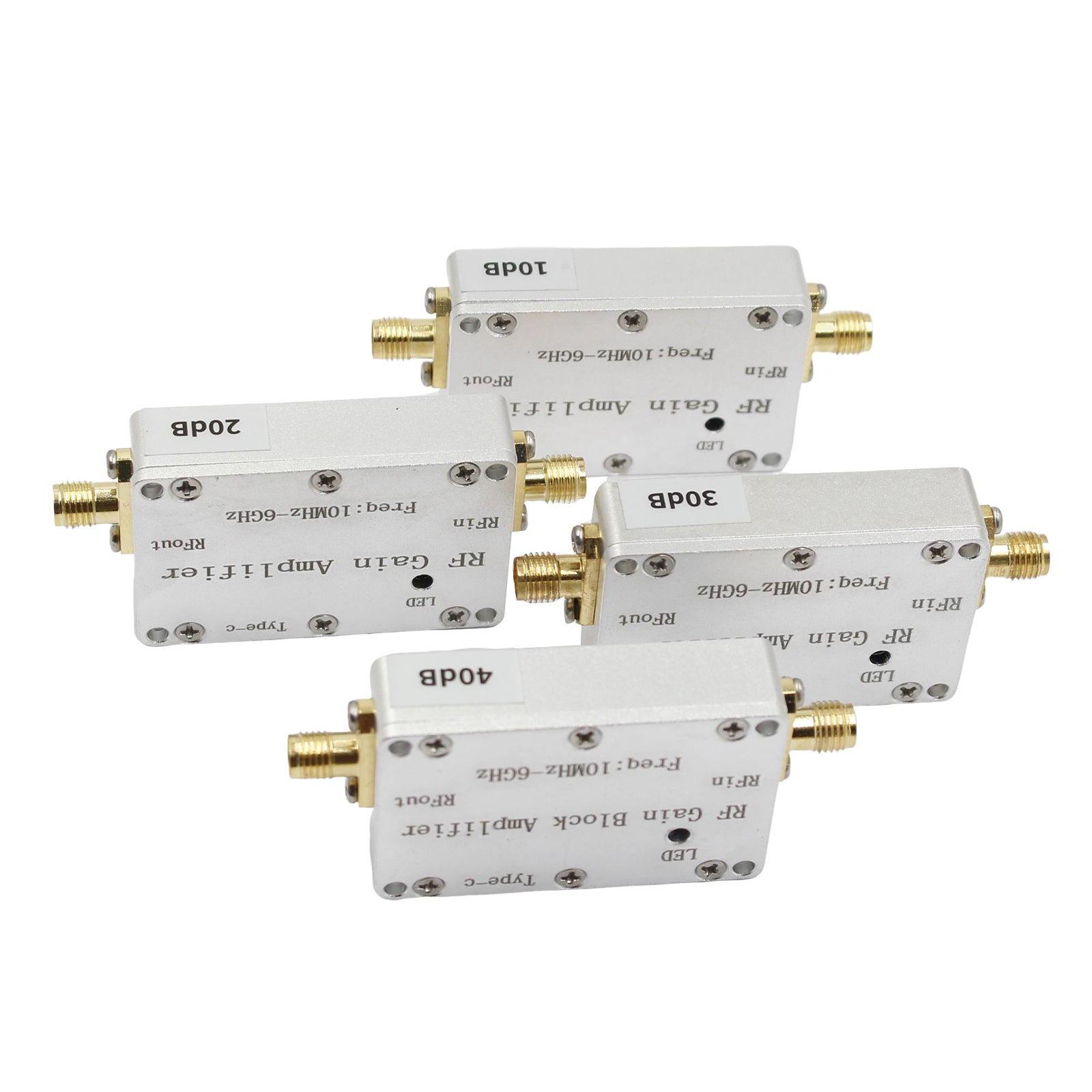

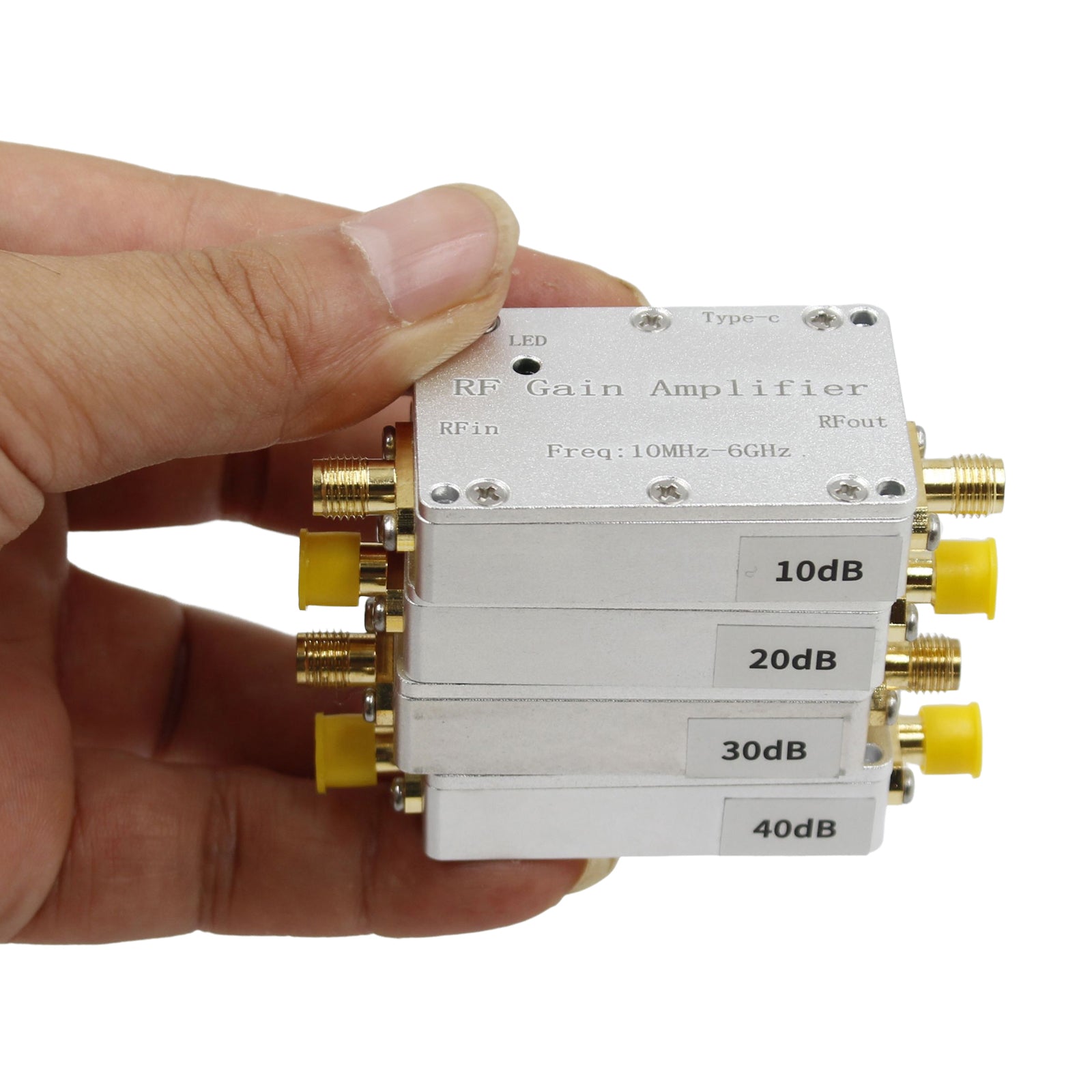

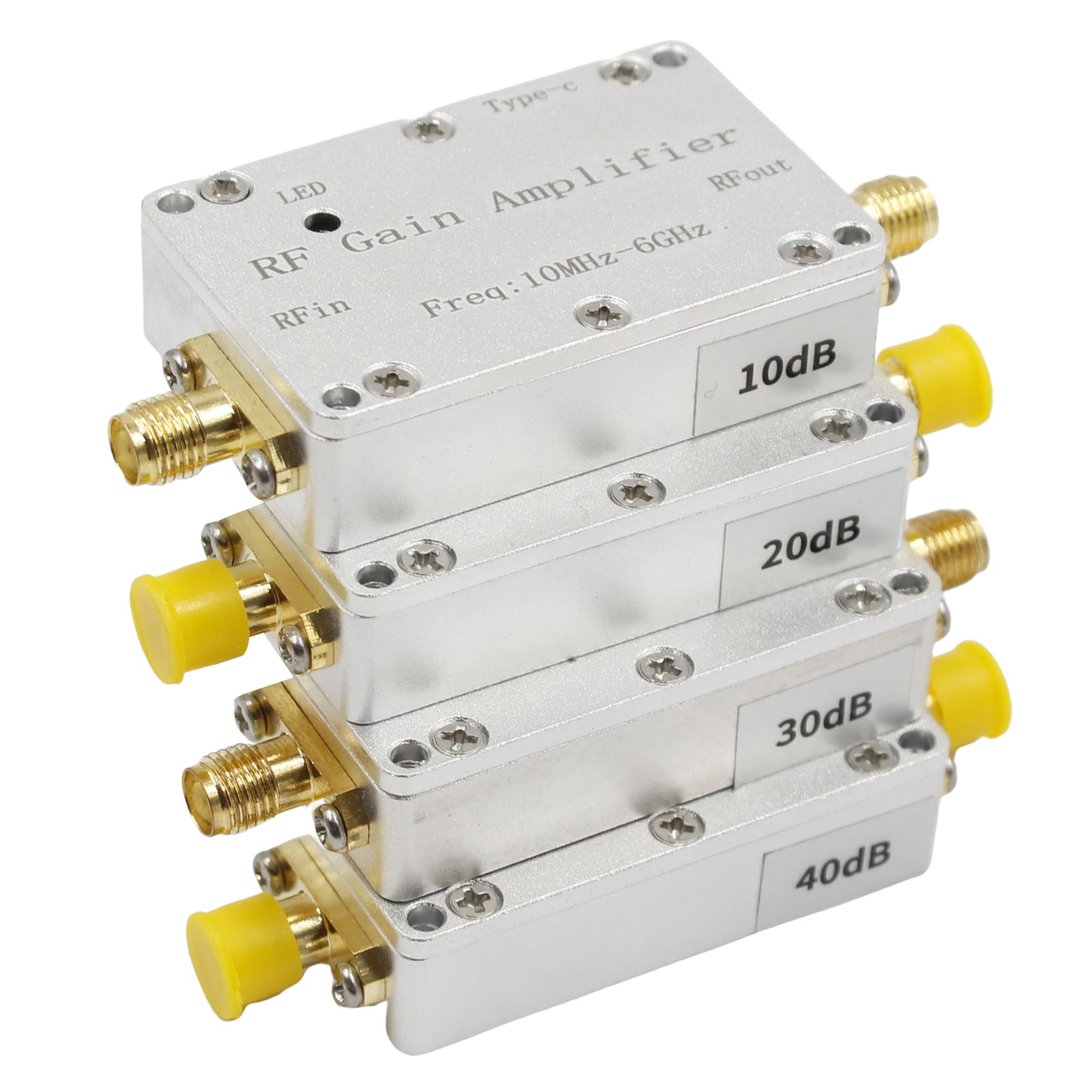

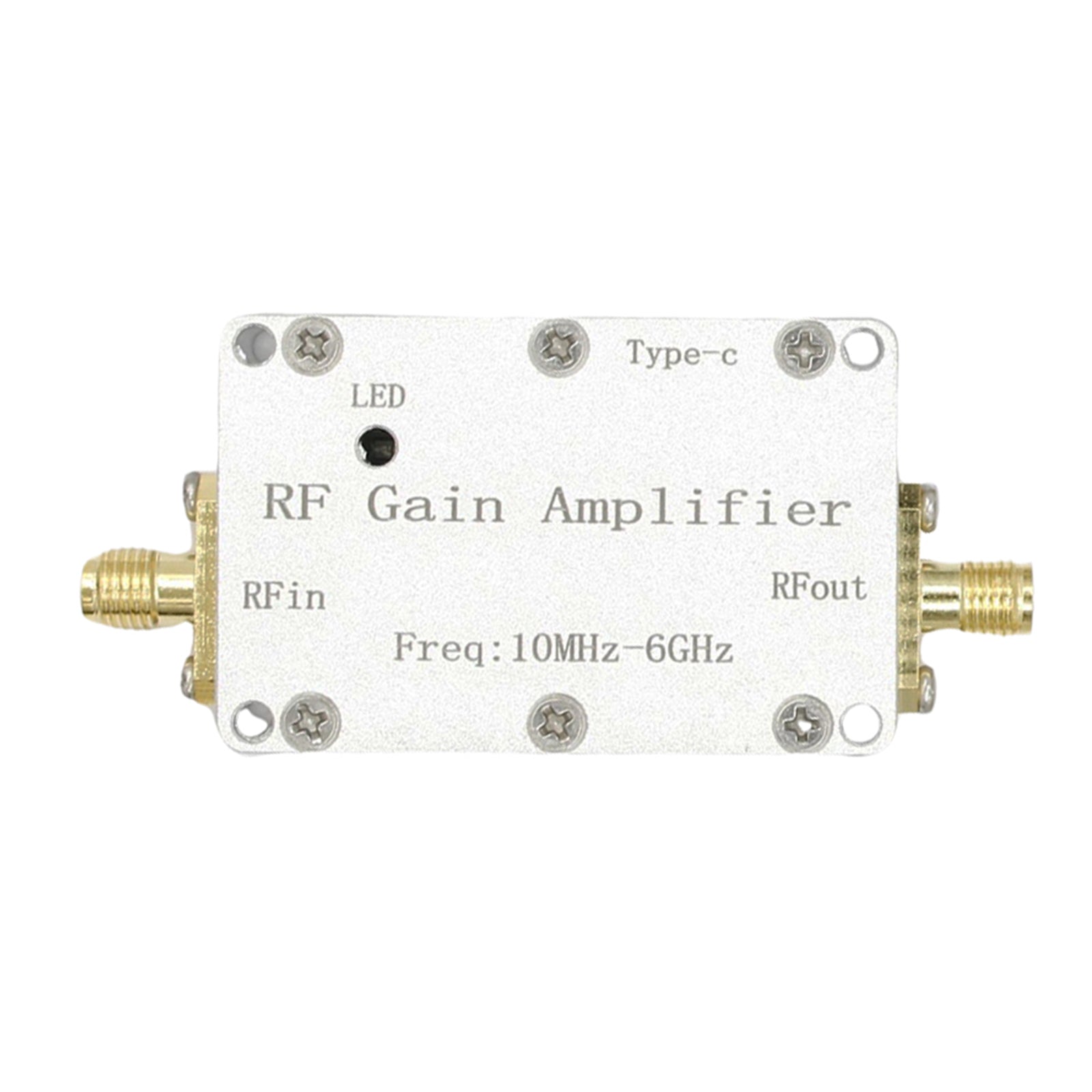

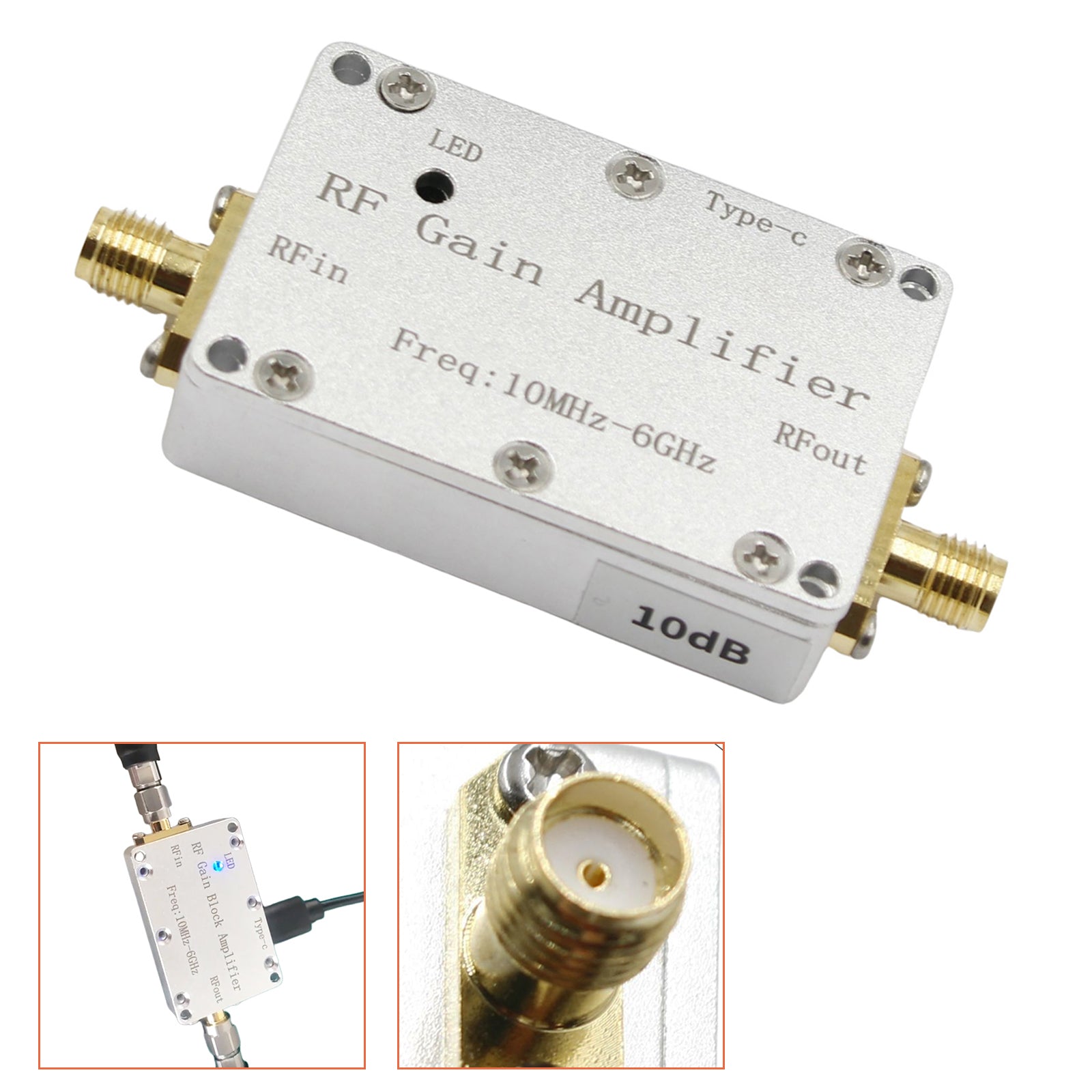

Amplificateur RF 10 MHz-6 GHz, amplificateur de réception à gain élevé (10 dB, 20 dB, 30 dB, 40 dB)
Description:

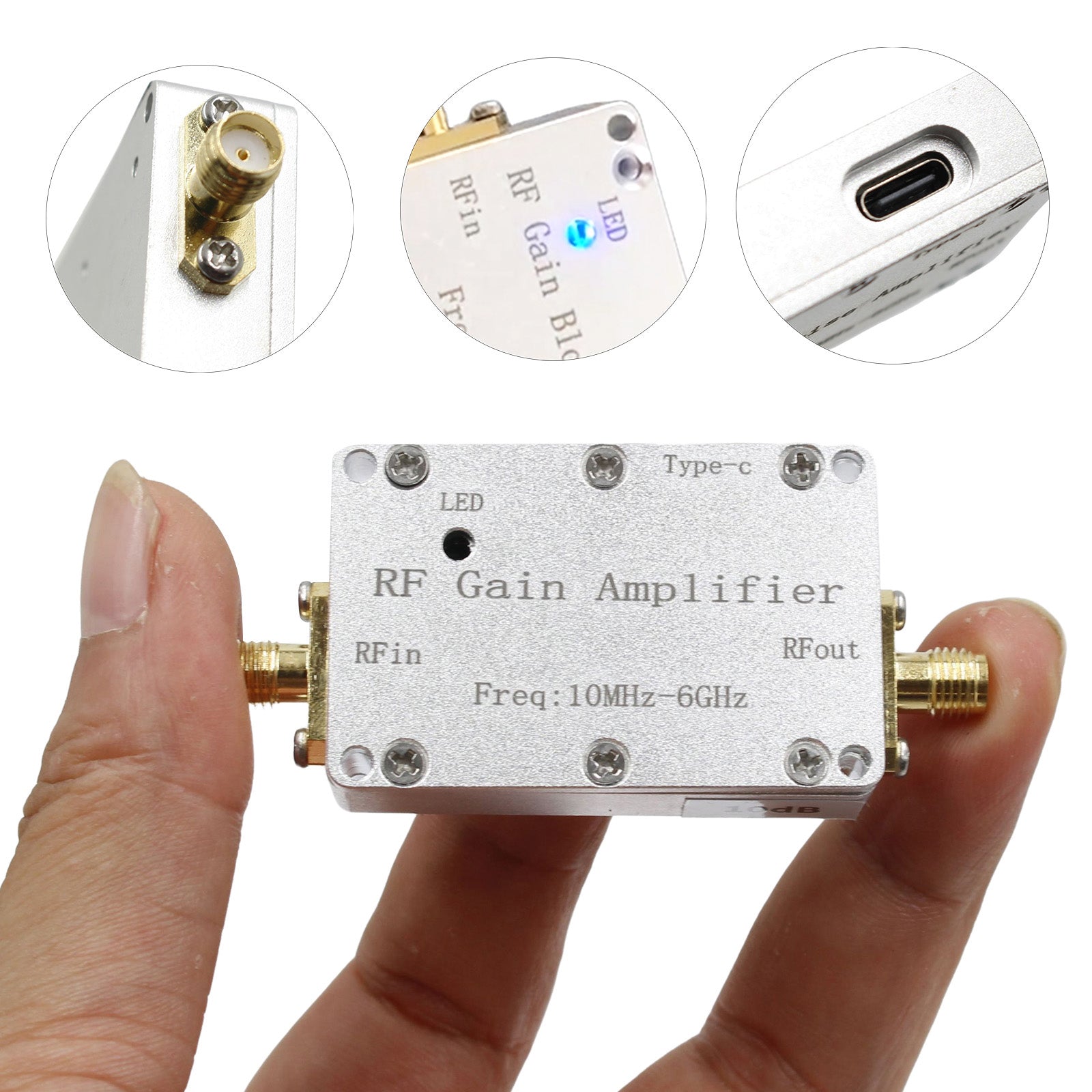

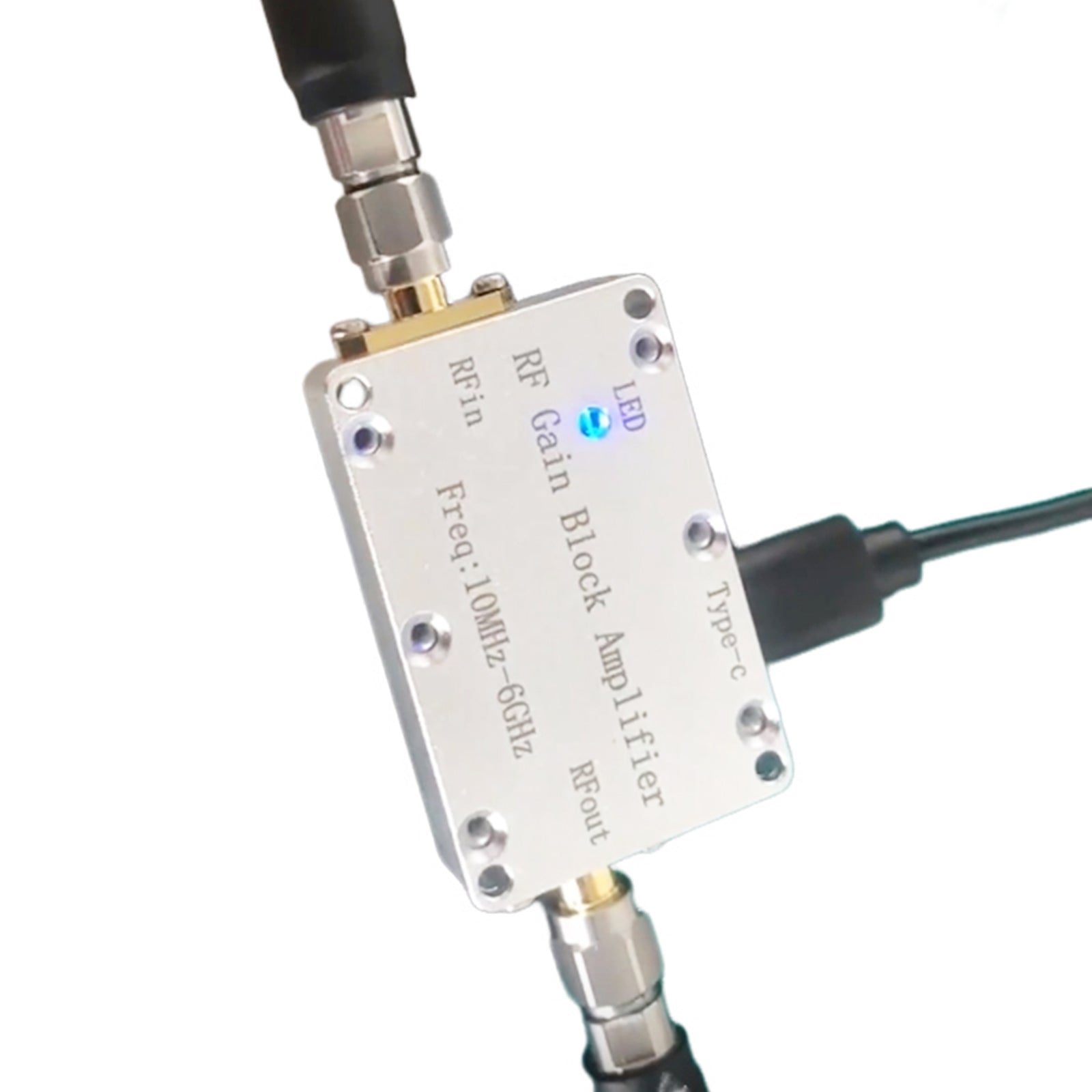

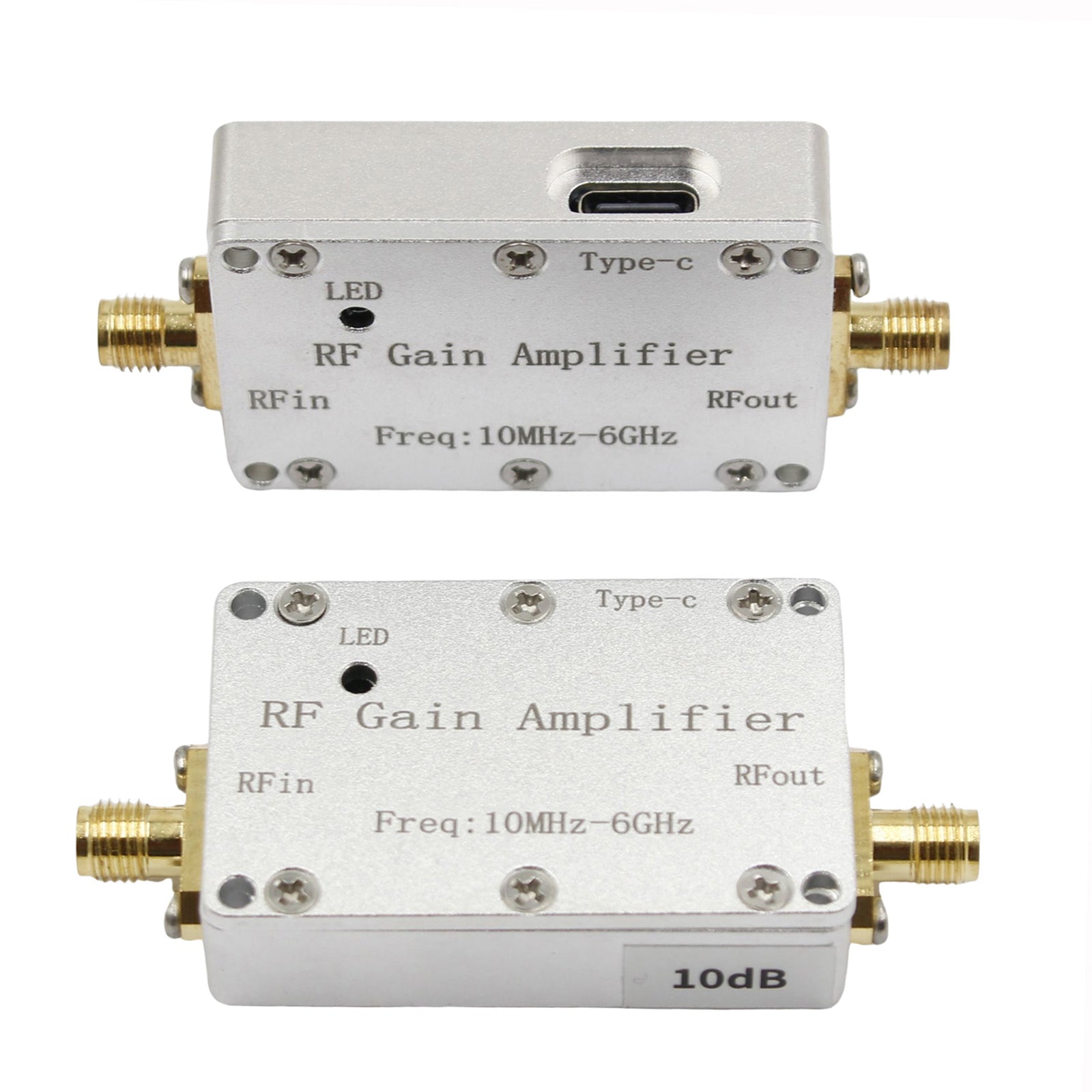

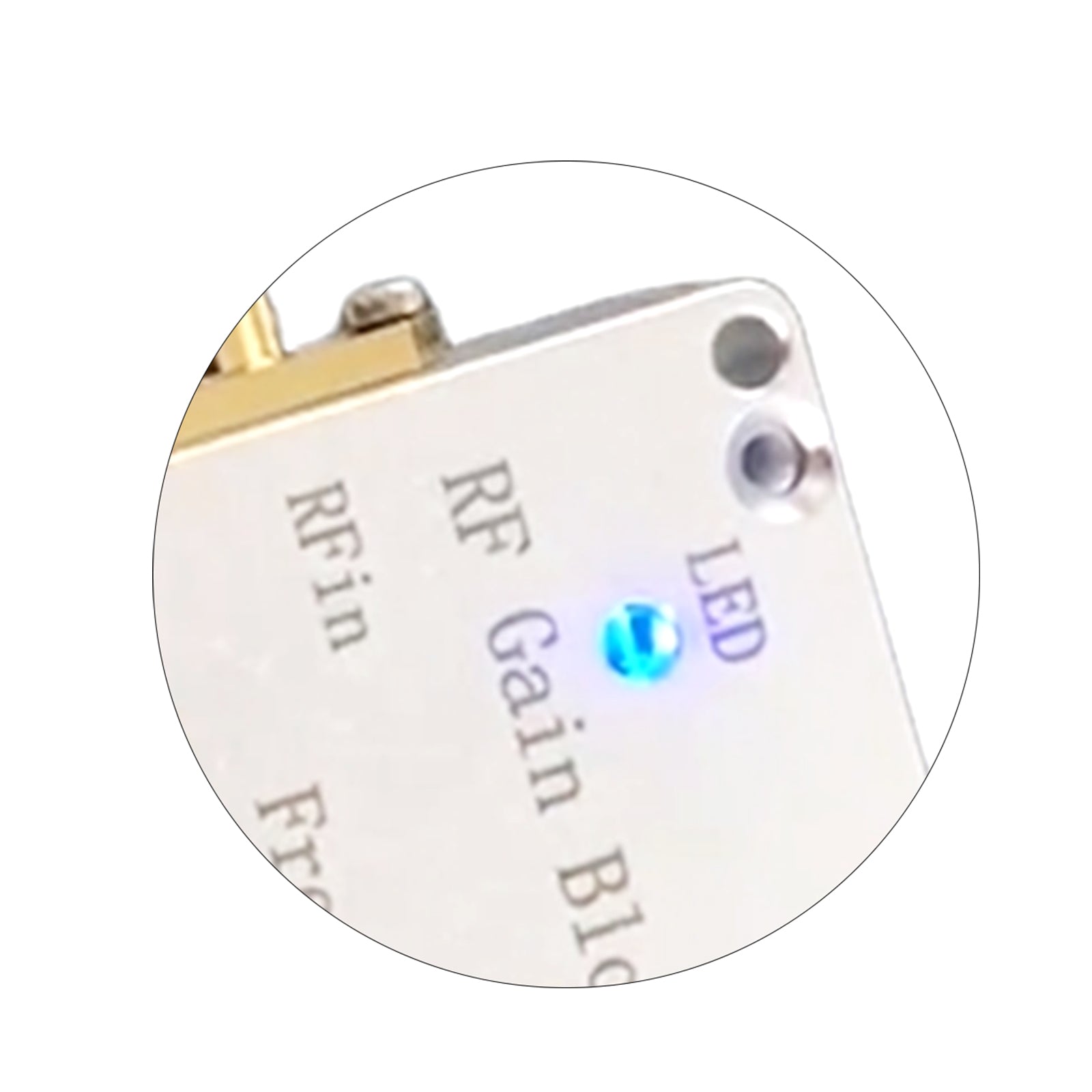

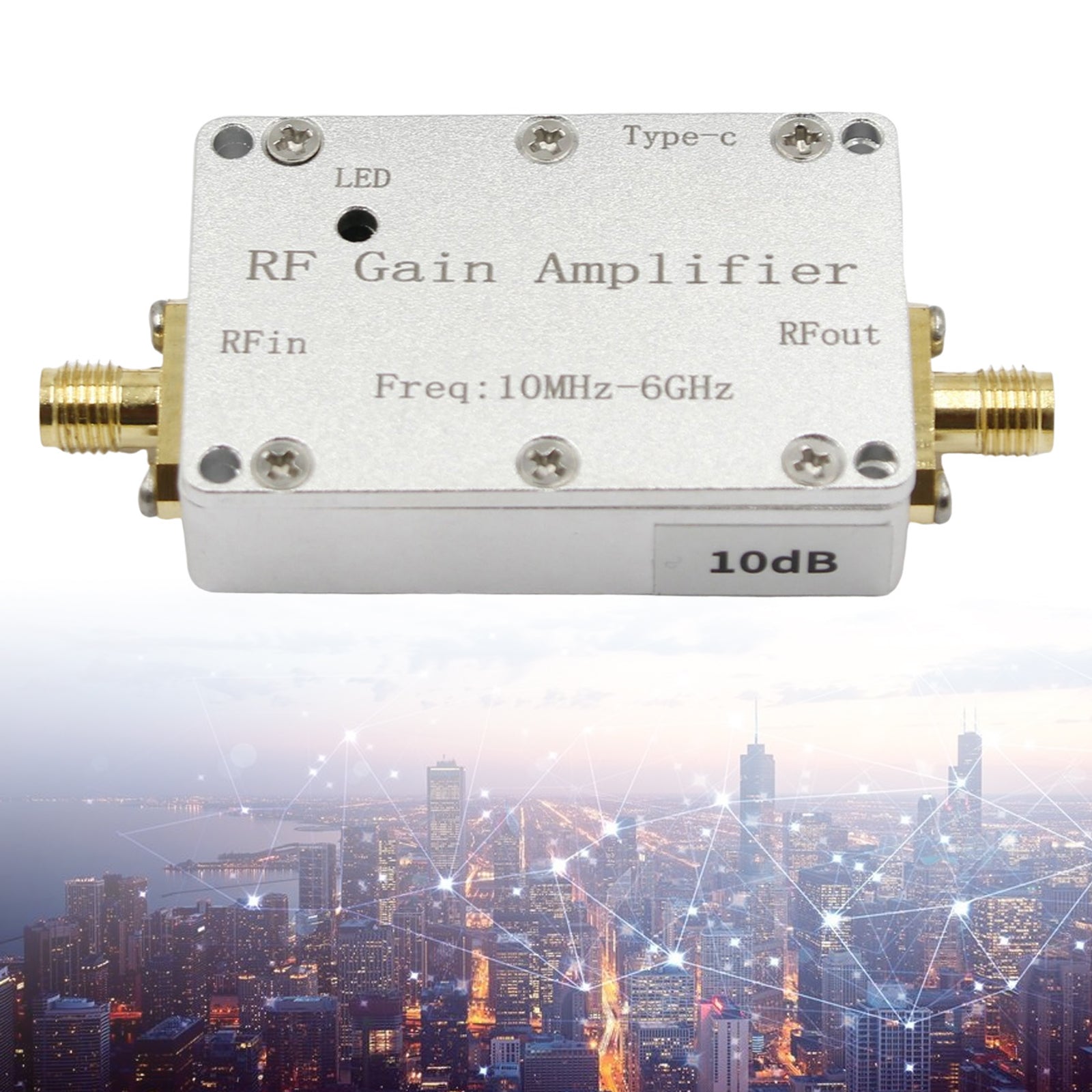

Ce module amplificateur est utilisé pour l'amplification du signal et l'augmentation du gain des signaux faibles dans divers émetteurs et récepteurs radio. Il couvre la large bande de fréquences 10 MHz - 6 GHz, notamment les fréquences 433 MHz, 1,2 GHz, 1,5 GHz, 2,4 GHz et 5,8 GHz, et offre une réponse en fréquence linéaire de 10 dB, 20 dB, 30 dB et 40 dB. Il est utilisé dans les systèmes d'amplification du signal des émetteurs et des récepteurs. Ce module est alimenté en 5 V via une interface USB-C et dispose d'un témoin lumineux de fonctionnement.
Scénario d'application :
1. Récepteur Beidou/GPS
2. Système de réception (réception radio FM, réception radar, etc.)
3. Système de réception compatible électromagnétique
4. Réception radio logicielle
5. Amplification du signal de fréquence intermédiaire

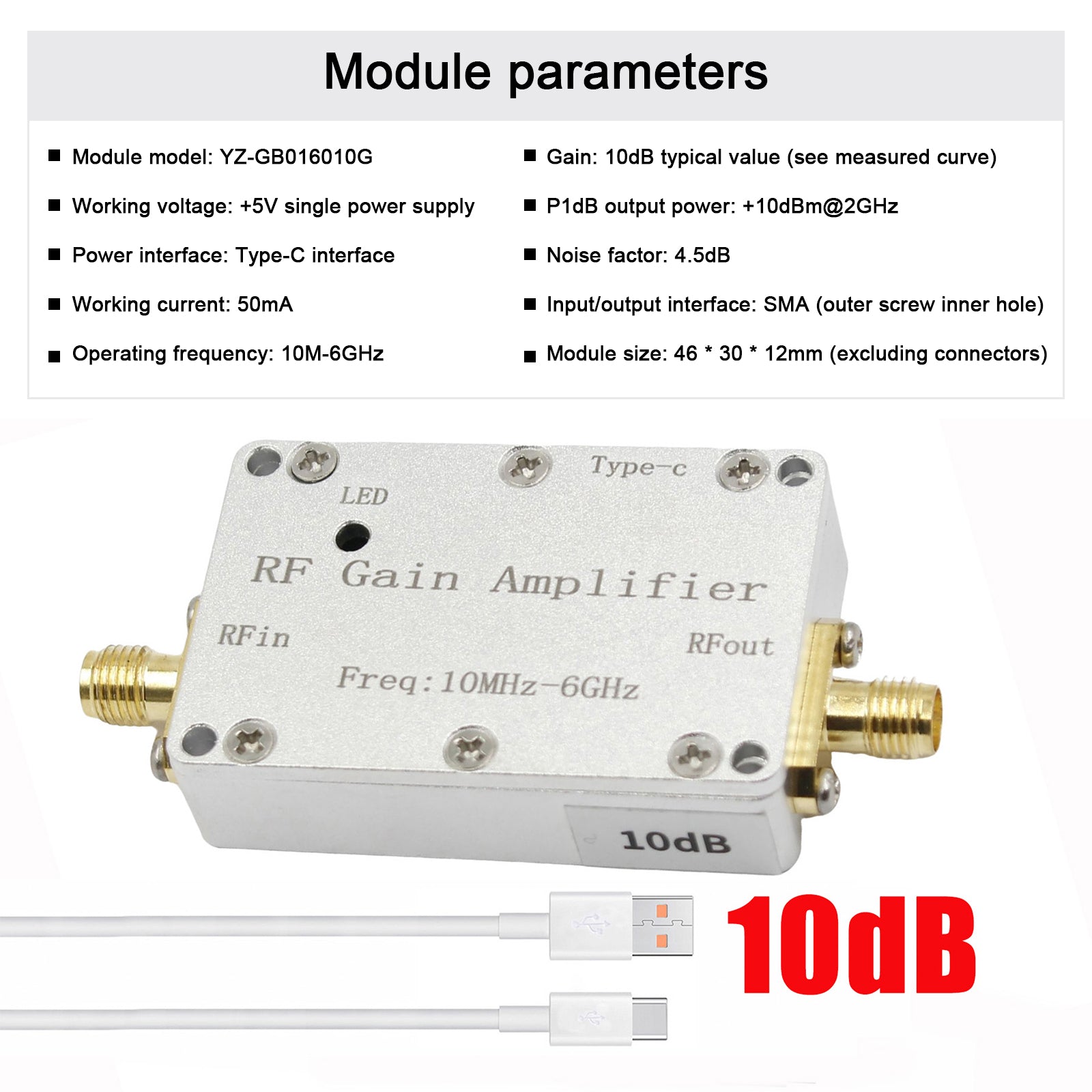

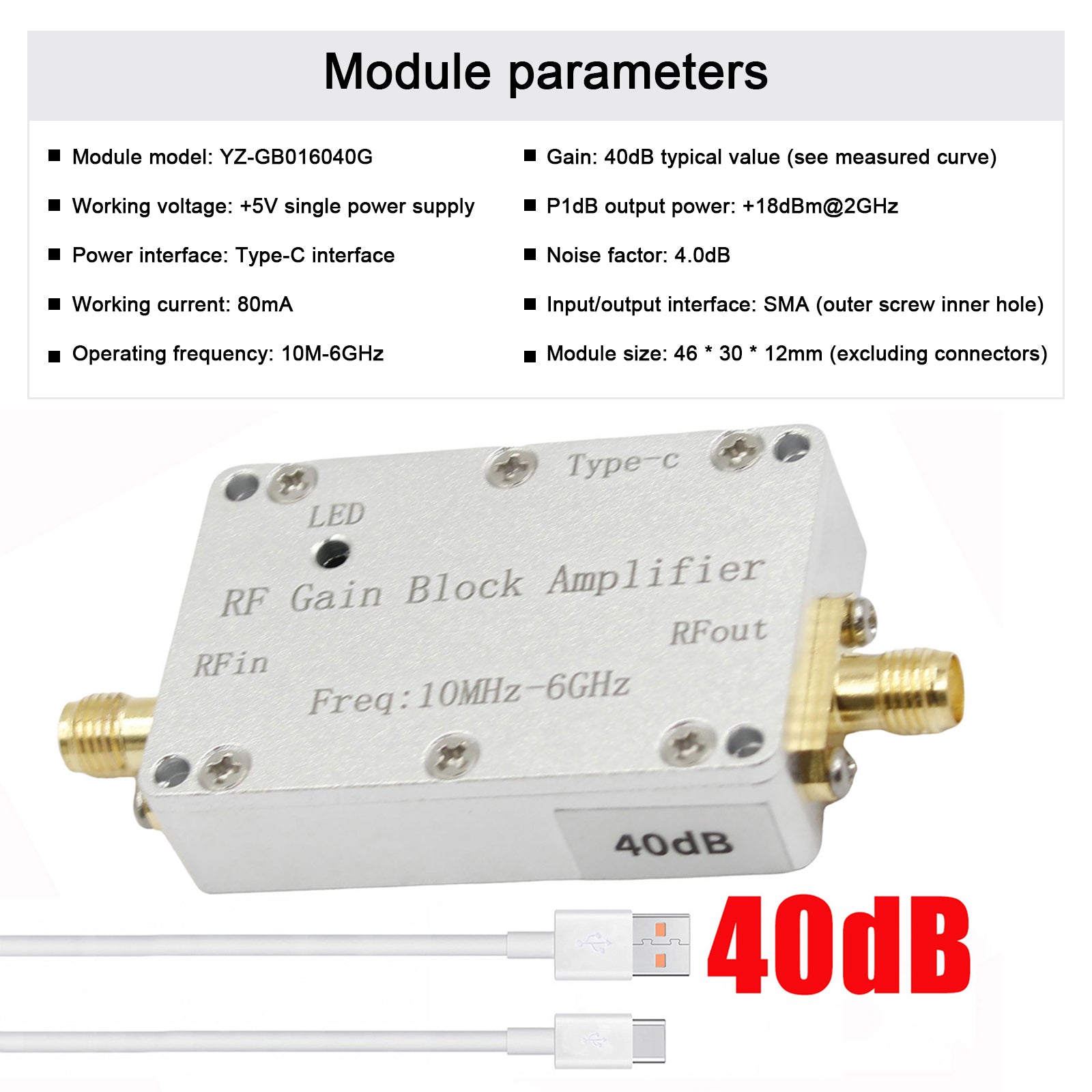

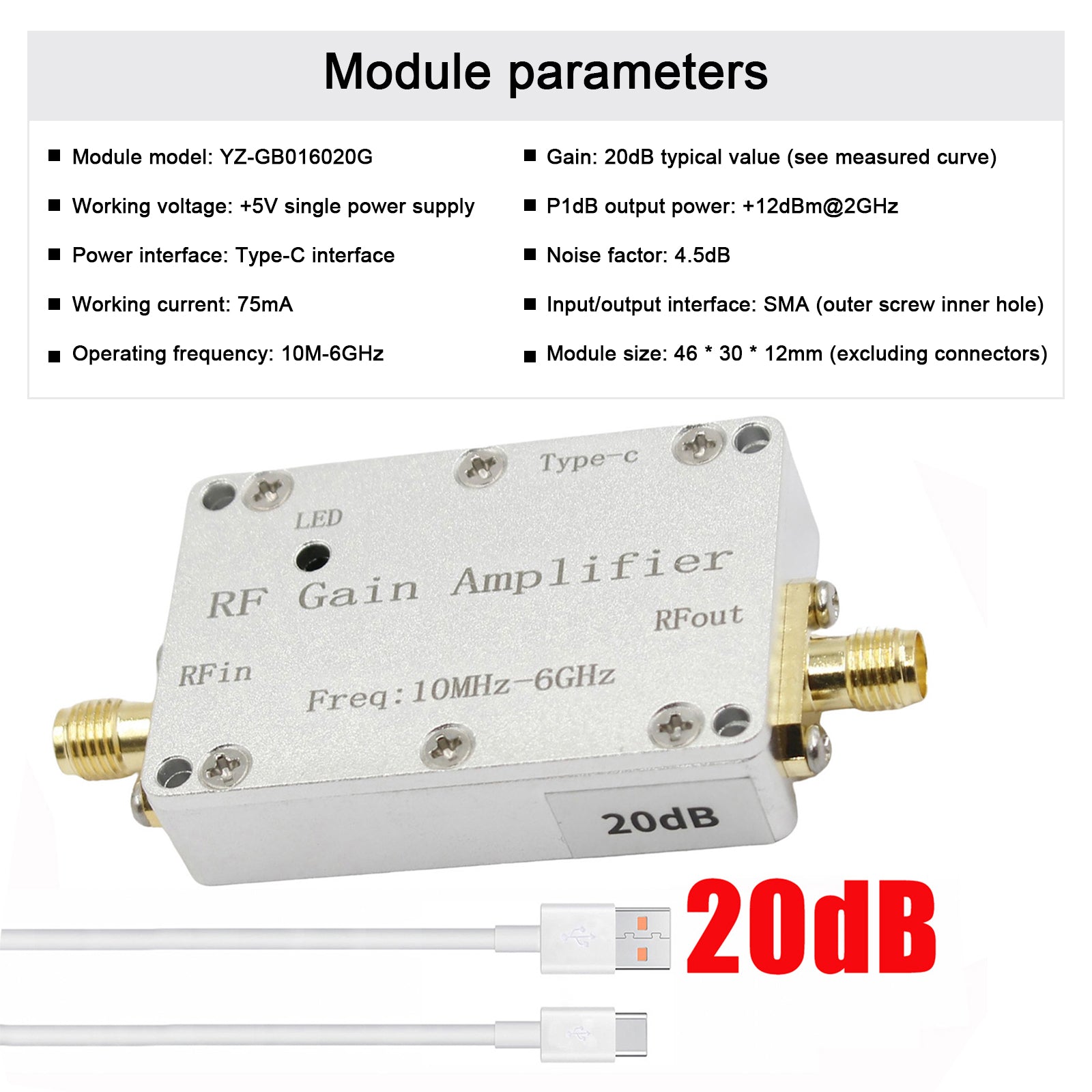

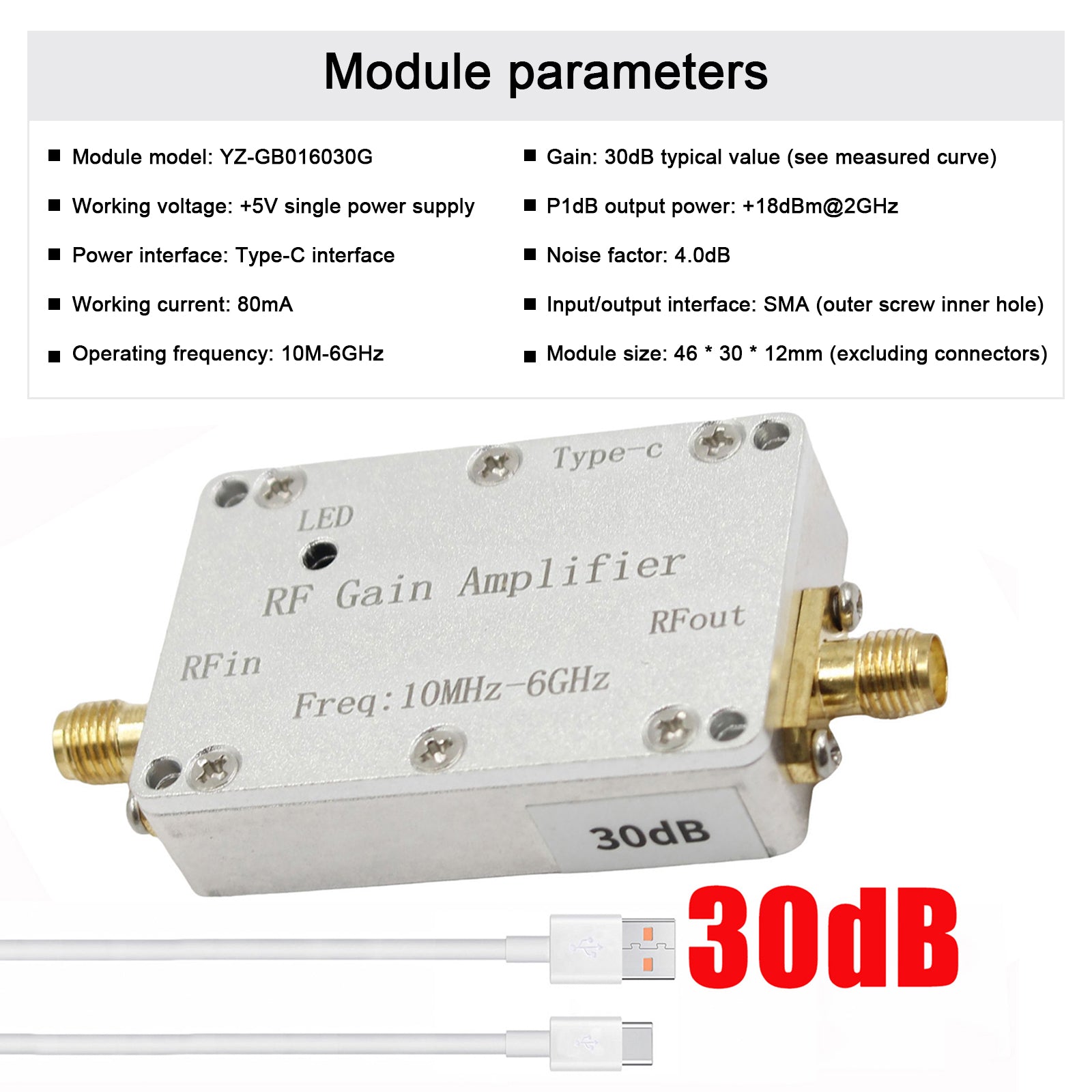

Spécification:
Tension de fonctionnement : alimentation unique +5 V ;

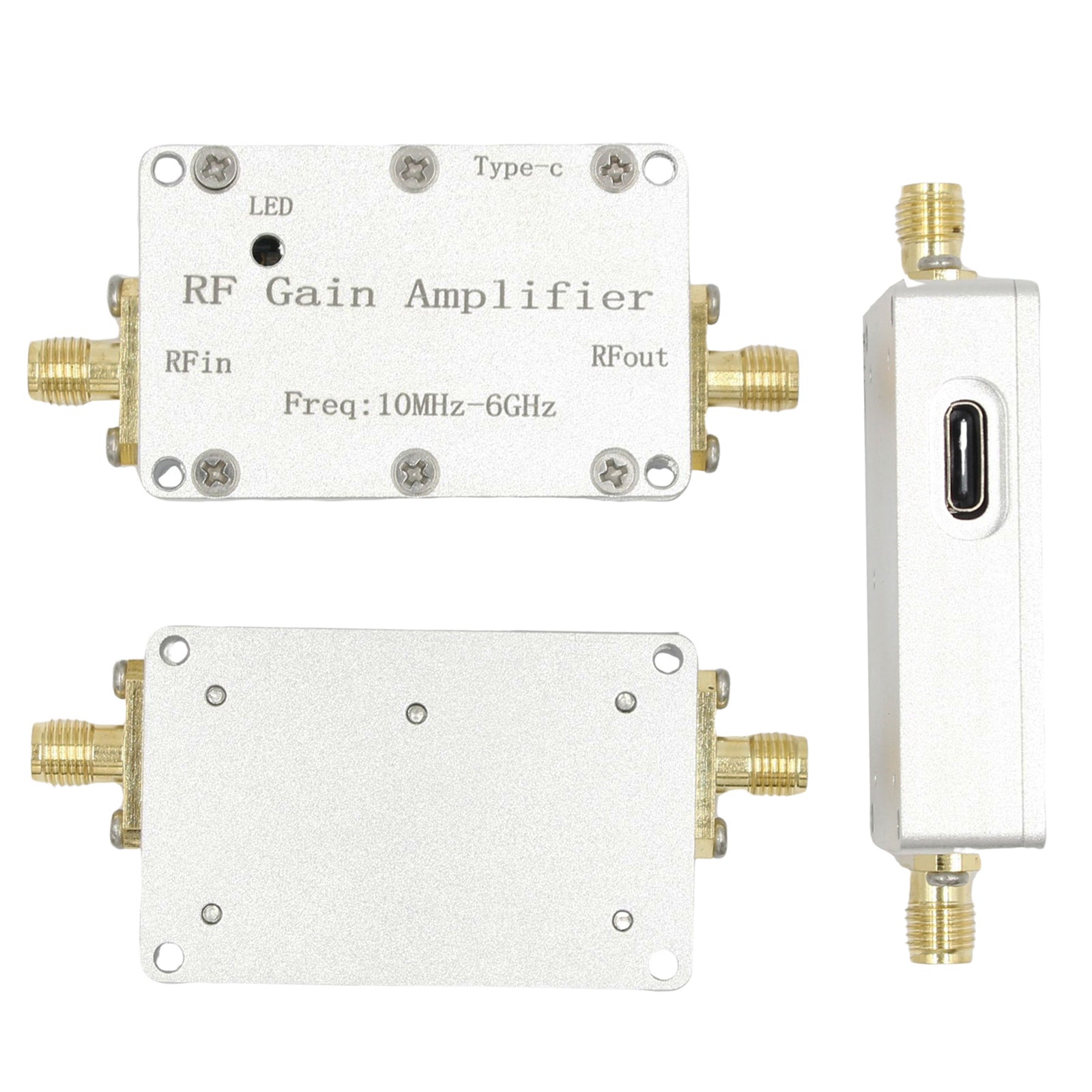

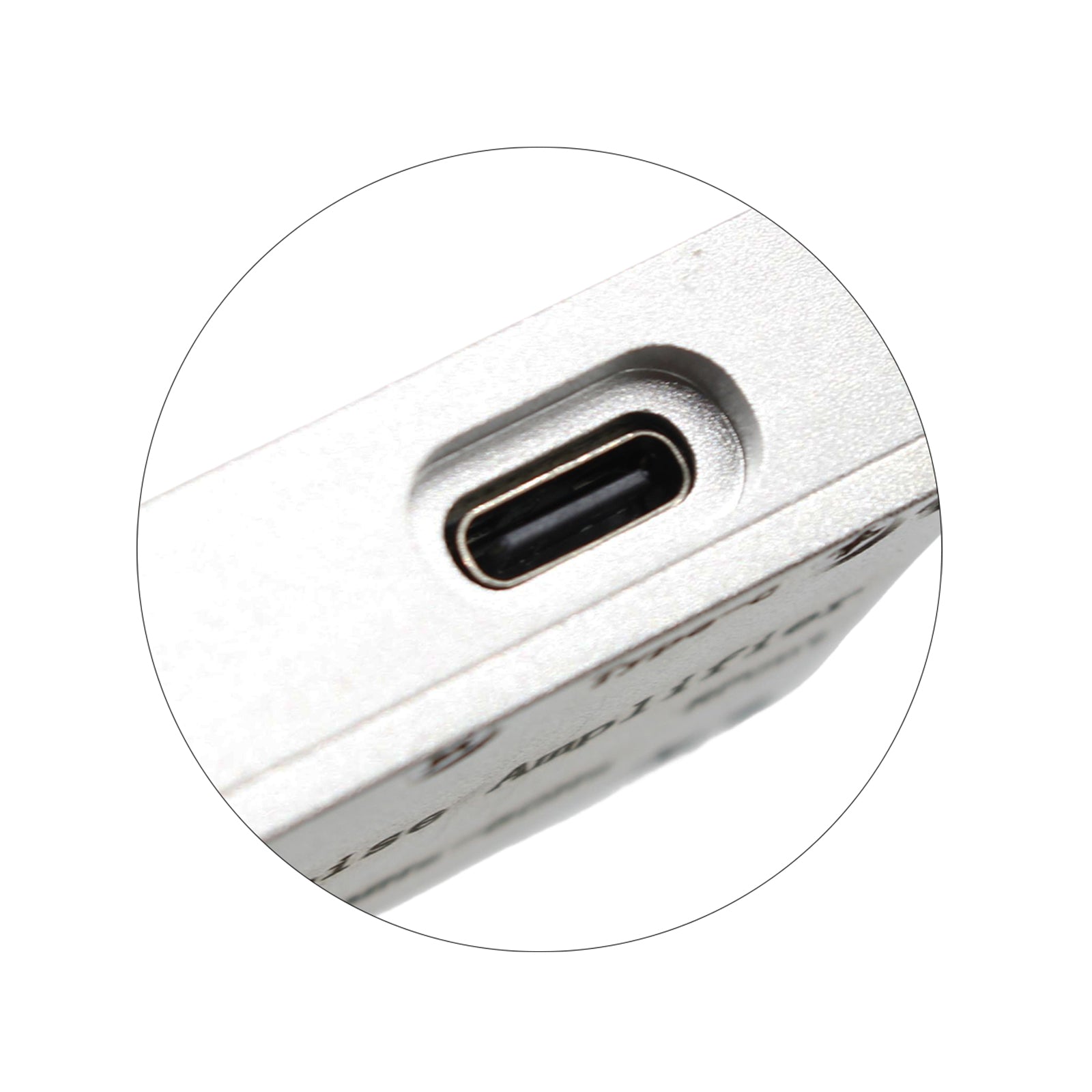

Interface d'alimentation : interface Type-C ;
Courant de fonctionnement : 10 dB - 50 mA ; 20 dB - 75 mA ; 30 dB - 80 mA ; 40 dB - 80 mA
Fréquence de fonctionnement : 10 MHz - 6 GHz ;

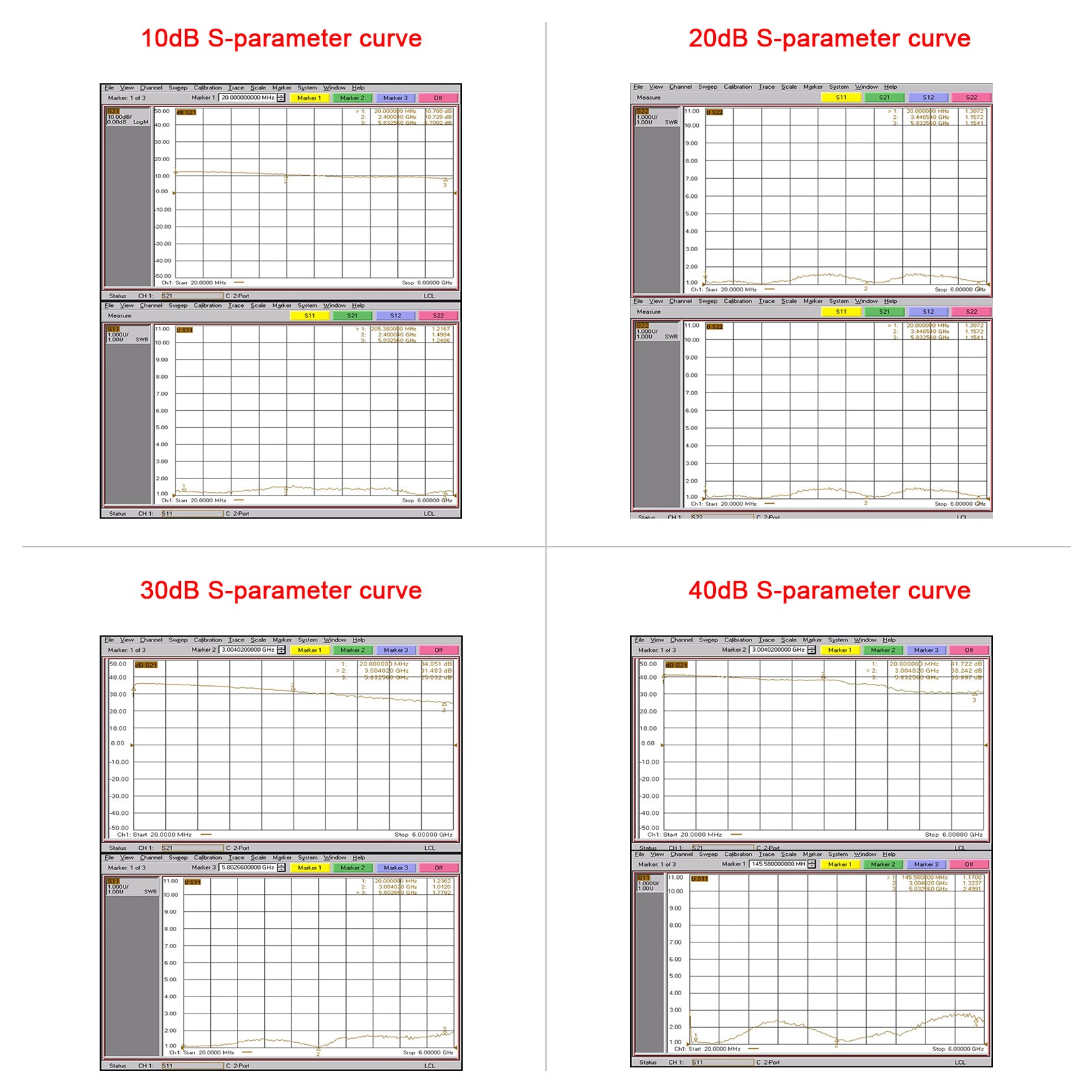

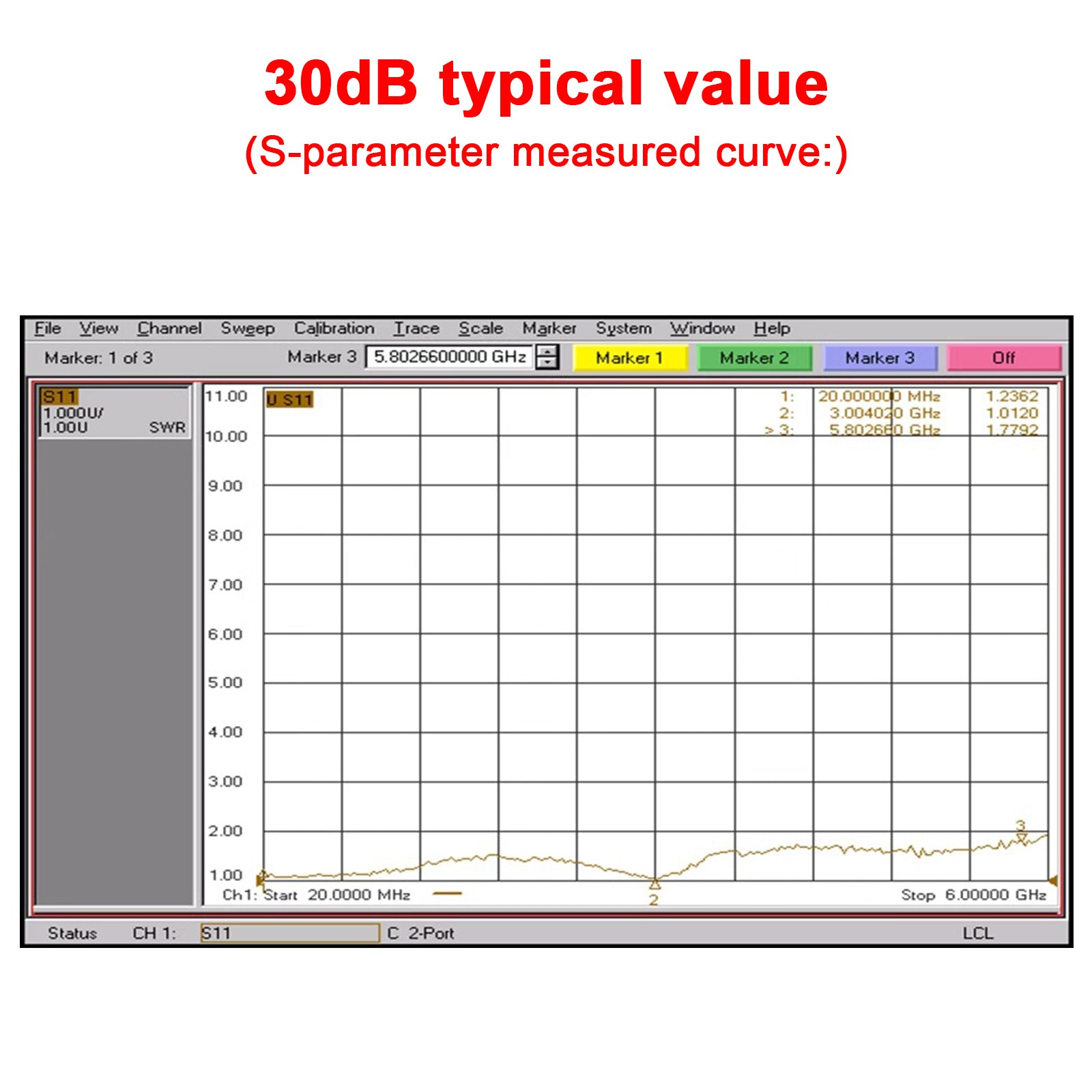

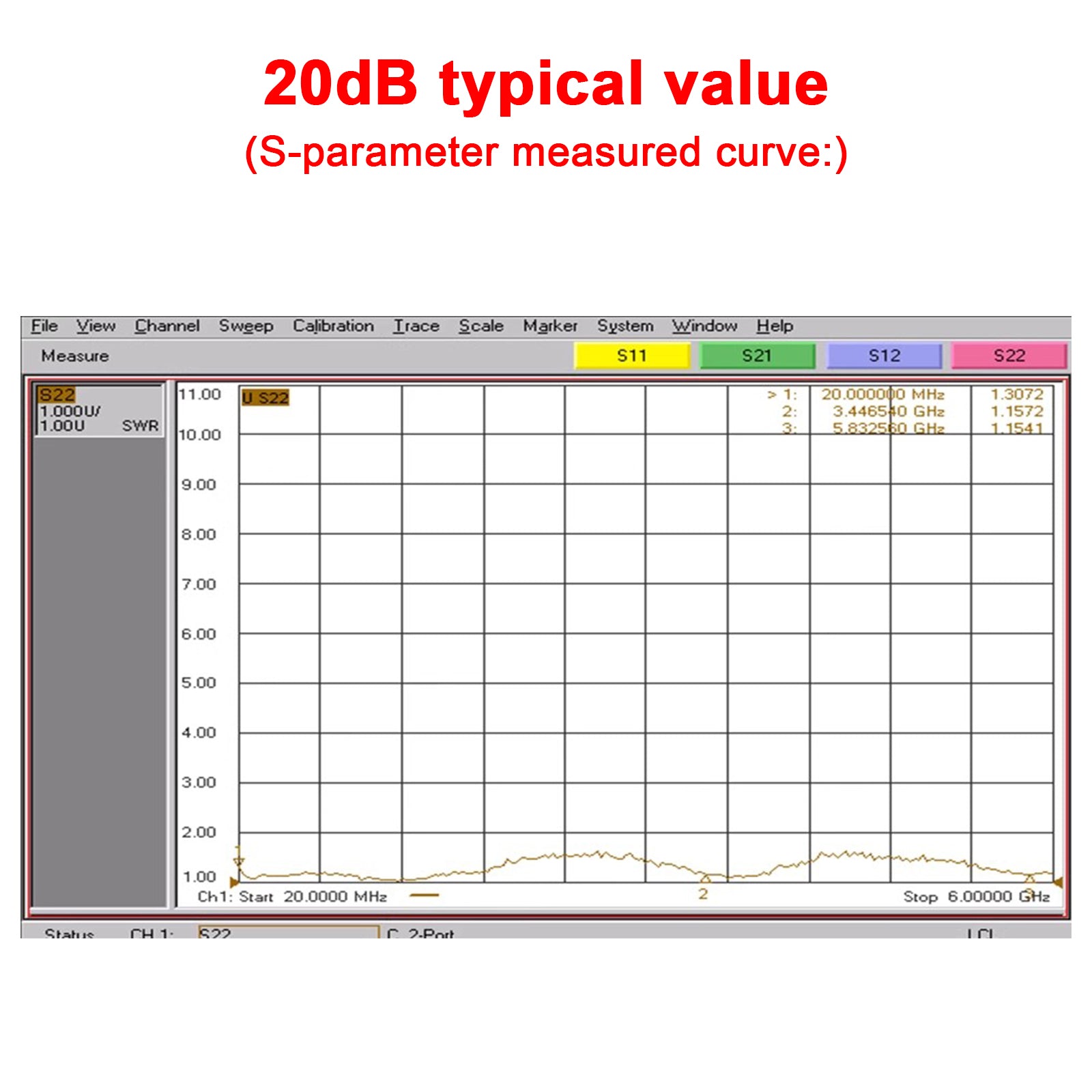

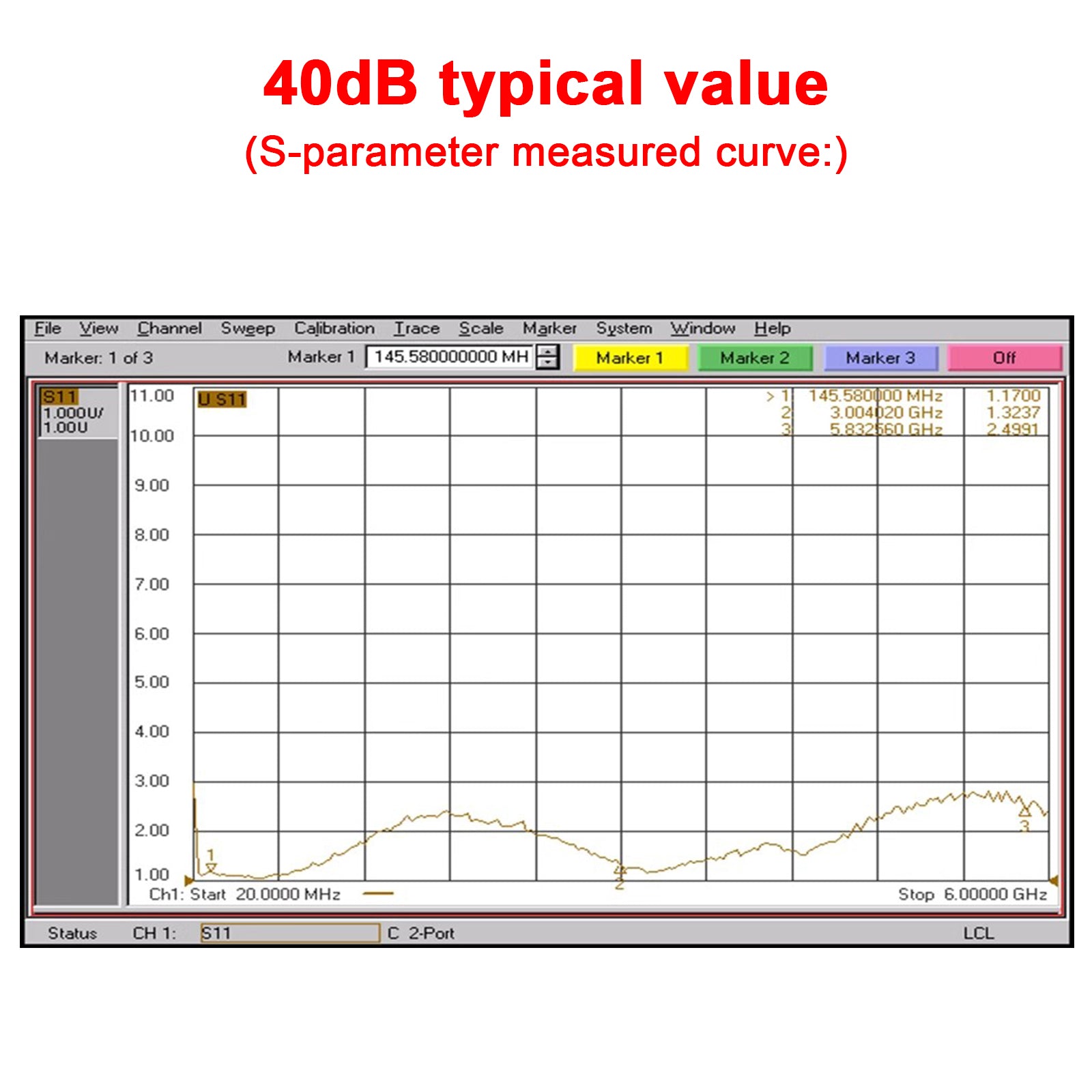

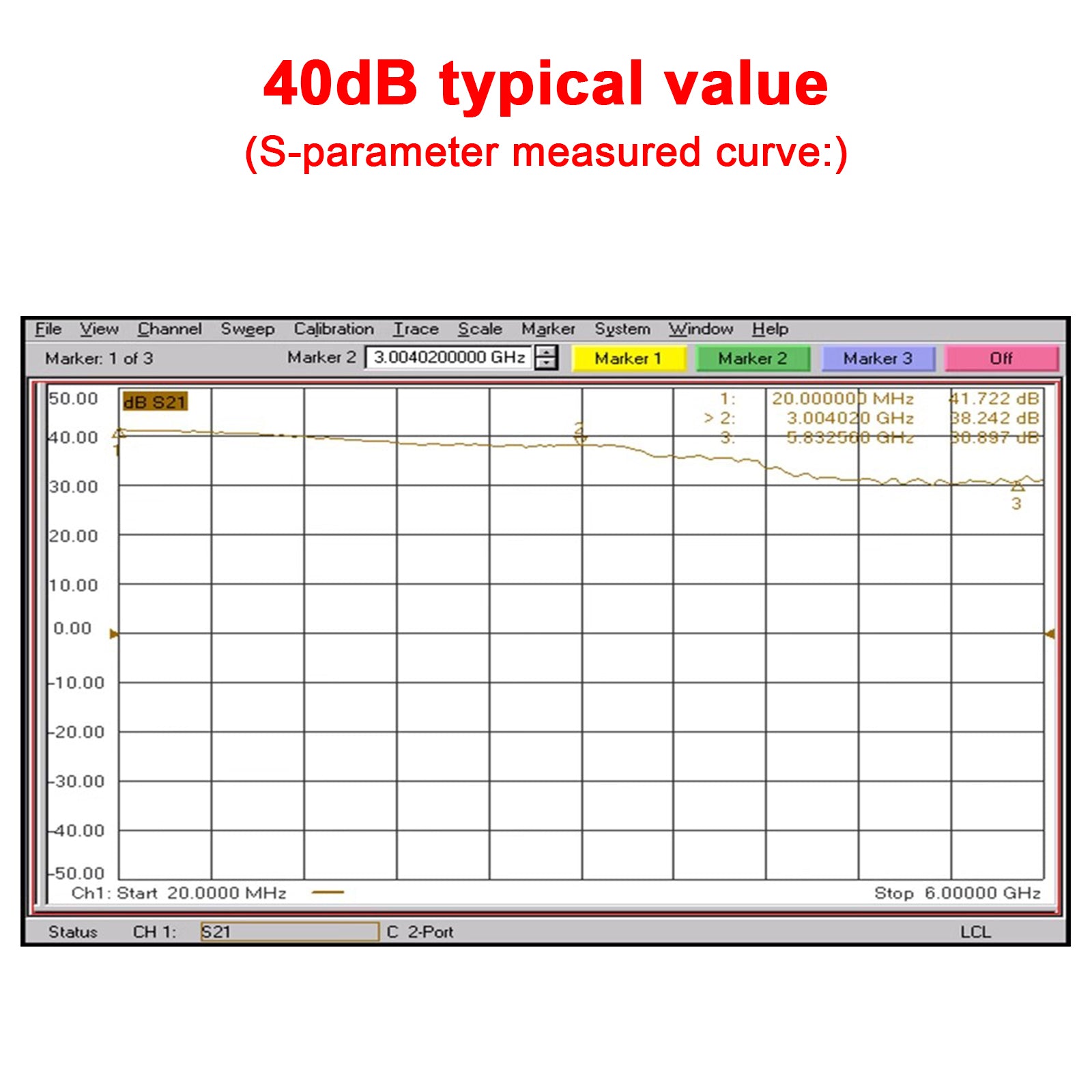

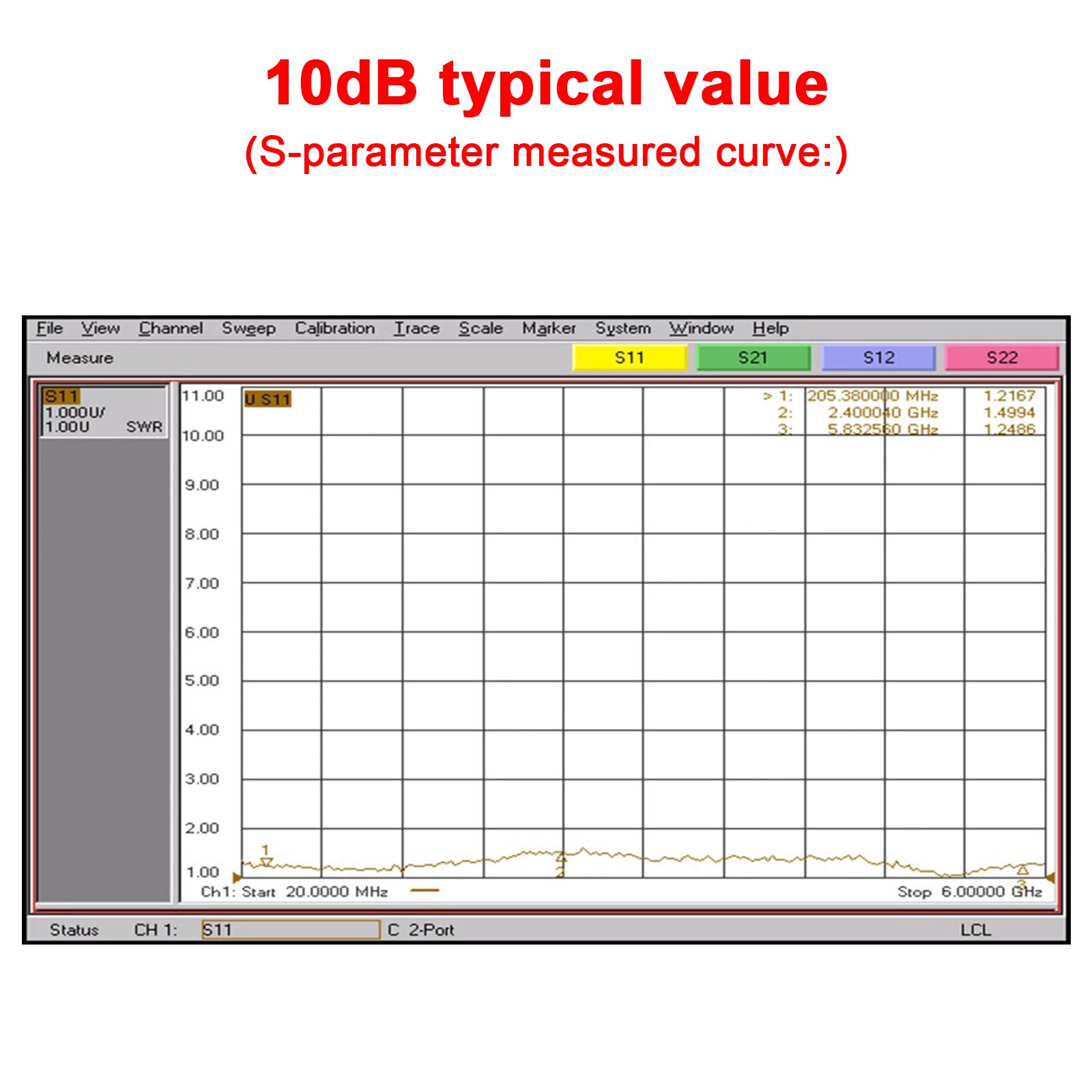

Gain : 10 dB-20 dB-30 dB-40 dB (se référer à la courbe mesurée pour différentes fréquences) ;
Puissance de sortie P1dB : +10dBm@2GHz; +12dBm@2GHz; +18dBm@2GHz; +18dBm@2GHz;
Coefficient de bruit : 4,5 dB ;

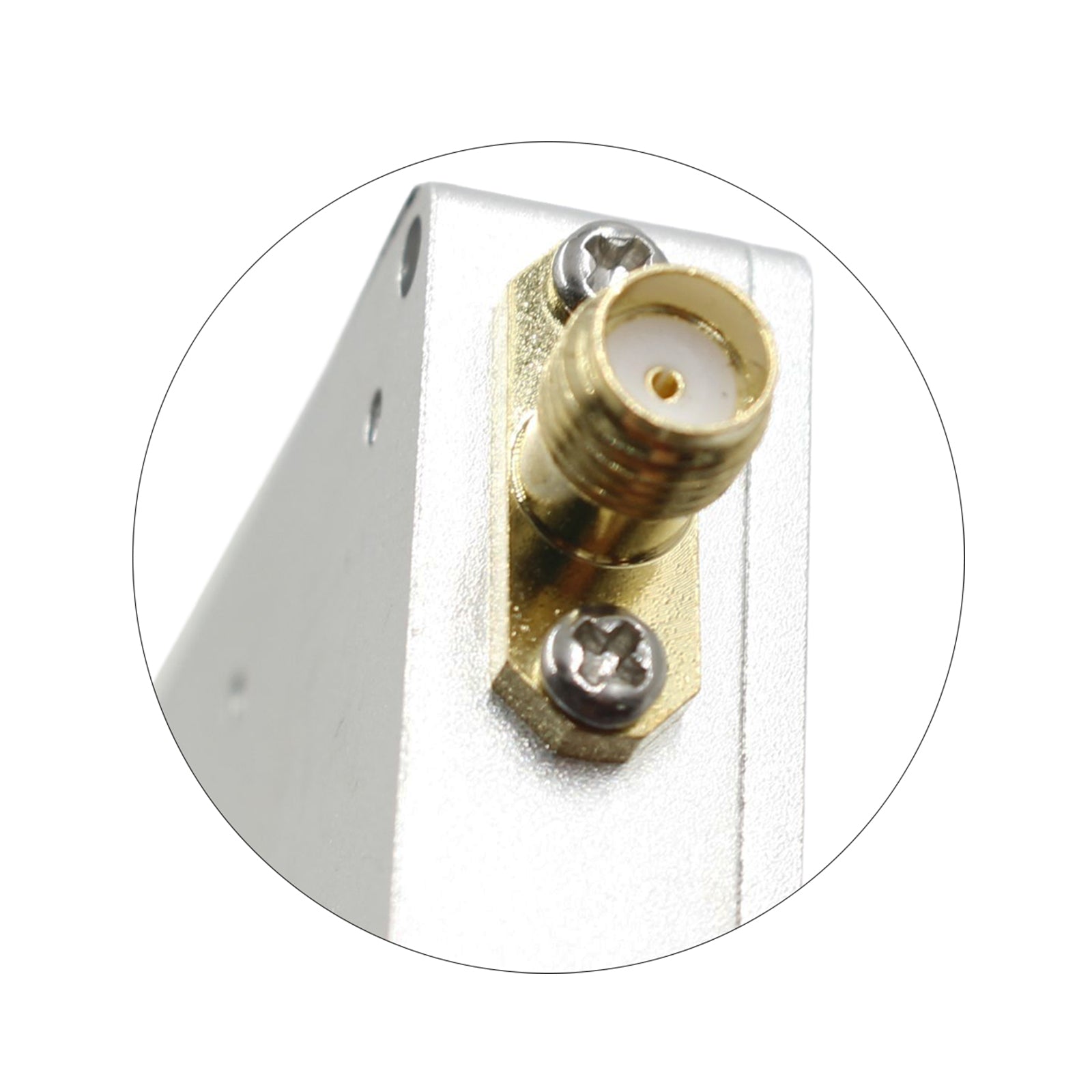

Interface d'entrée et de sortie : SMA (trou intérieur à vis externe) ;

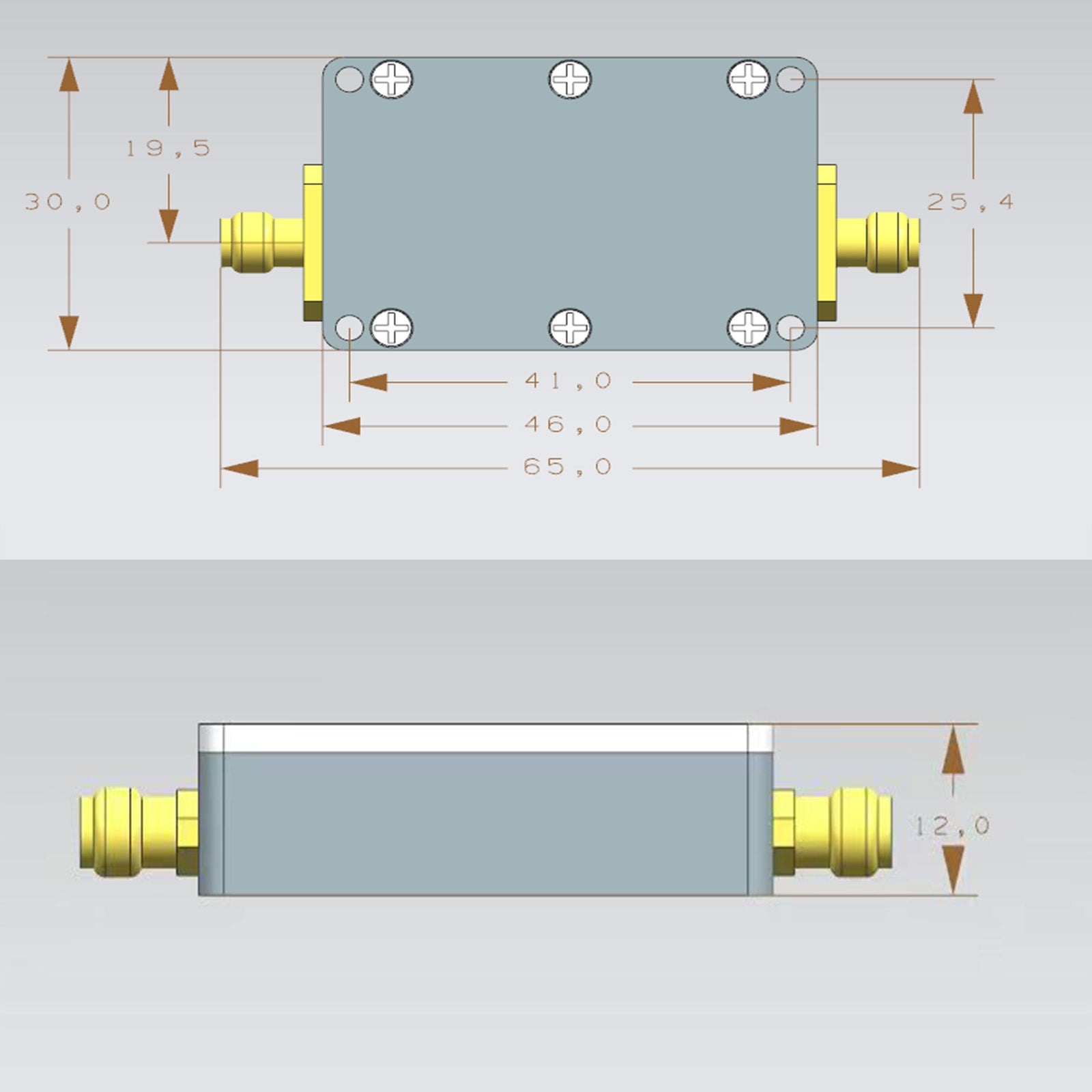

Dimensions du module : 46*30*12 mm (connecteur exclu) ;
Poids du module : 35 g ;
Poids : 60 g (hôte + câble TYPE-C inclus) ;
Actuel:<100 mA ;
Impédance d'entrée-sortie : 50 ohms

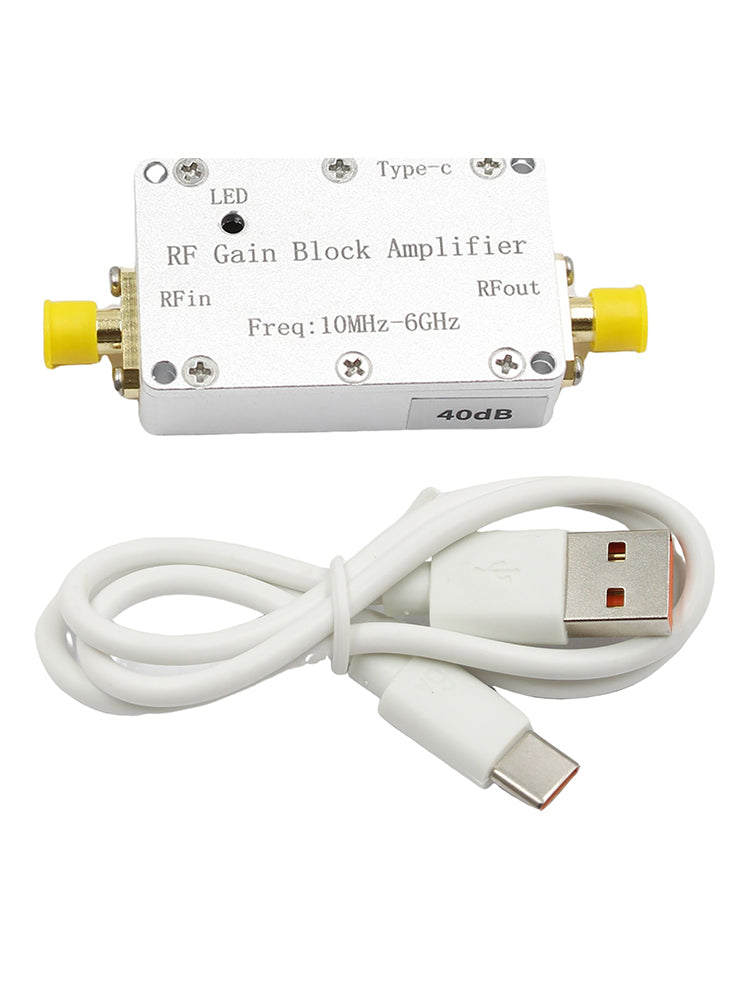

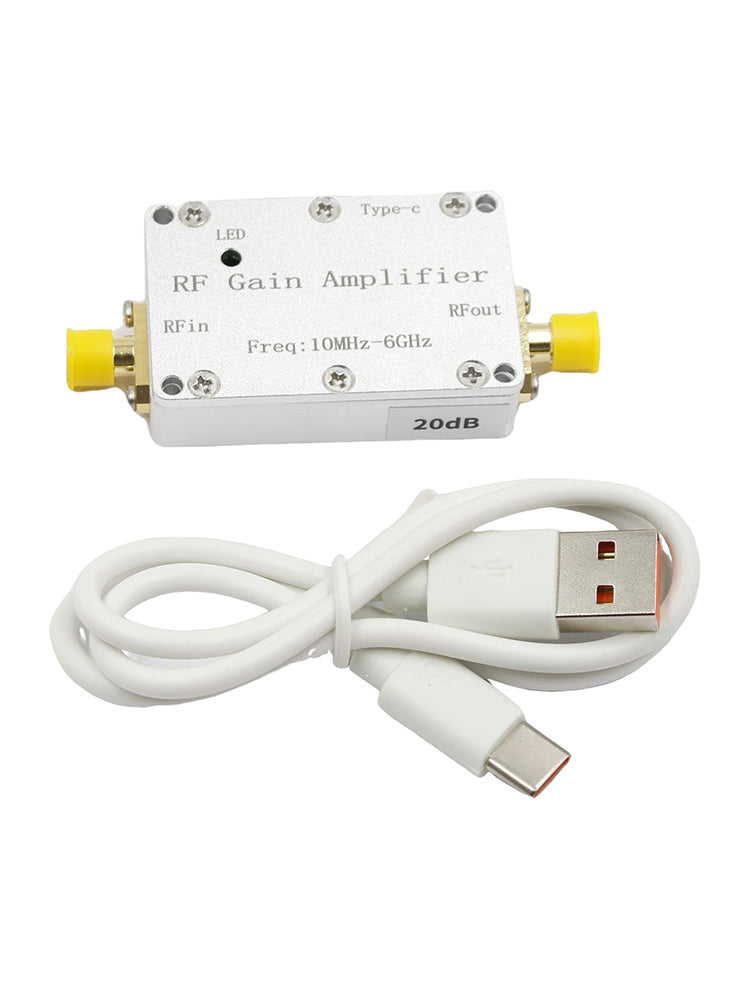

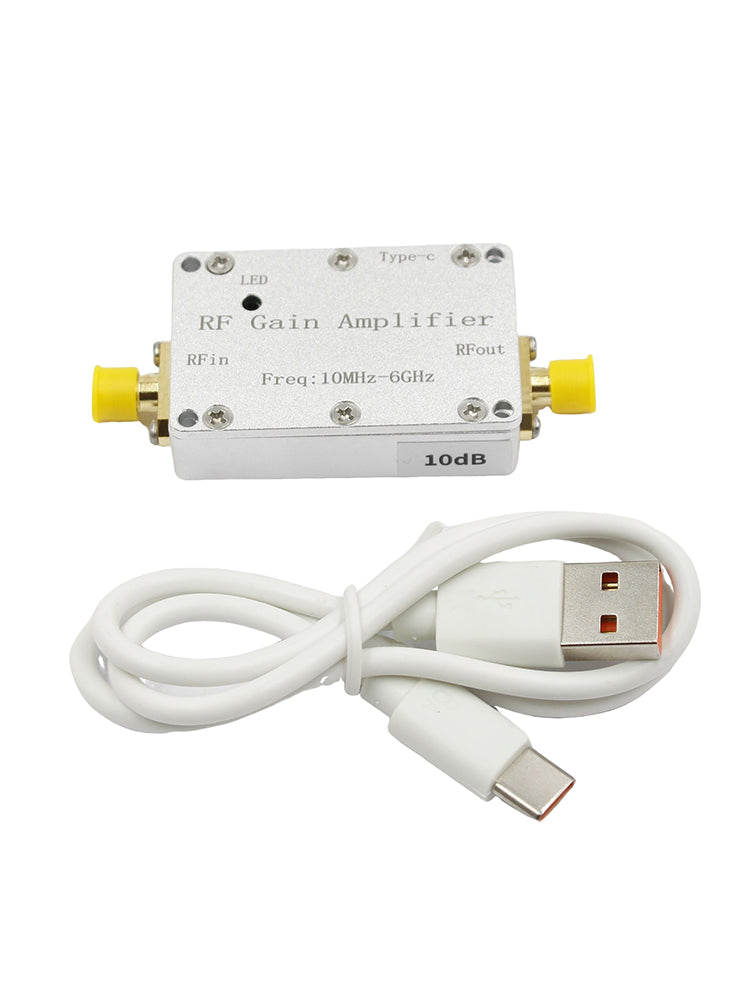

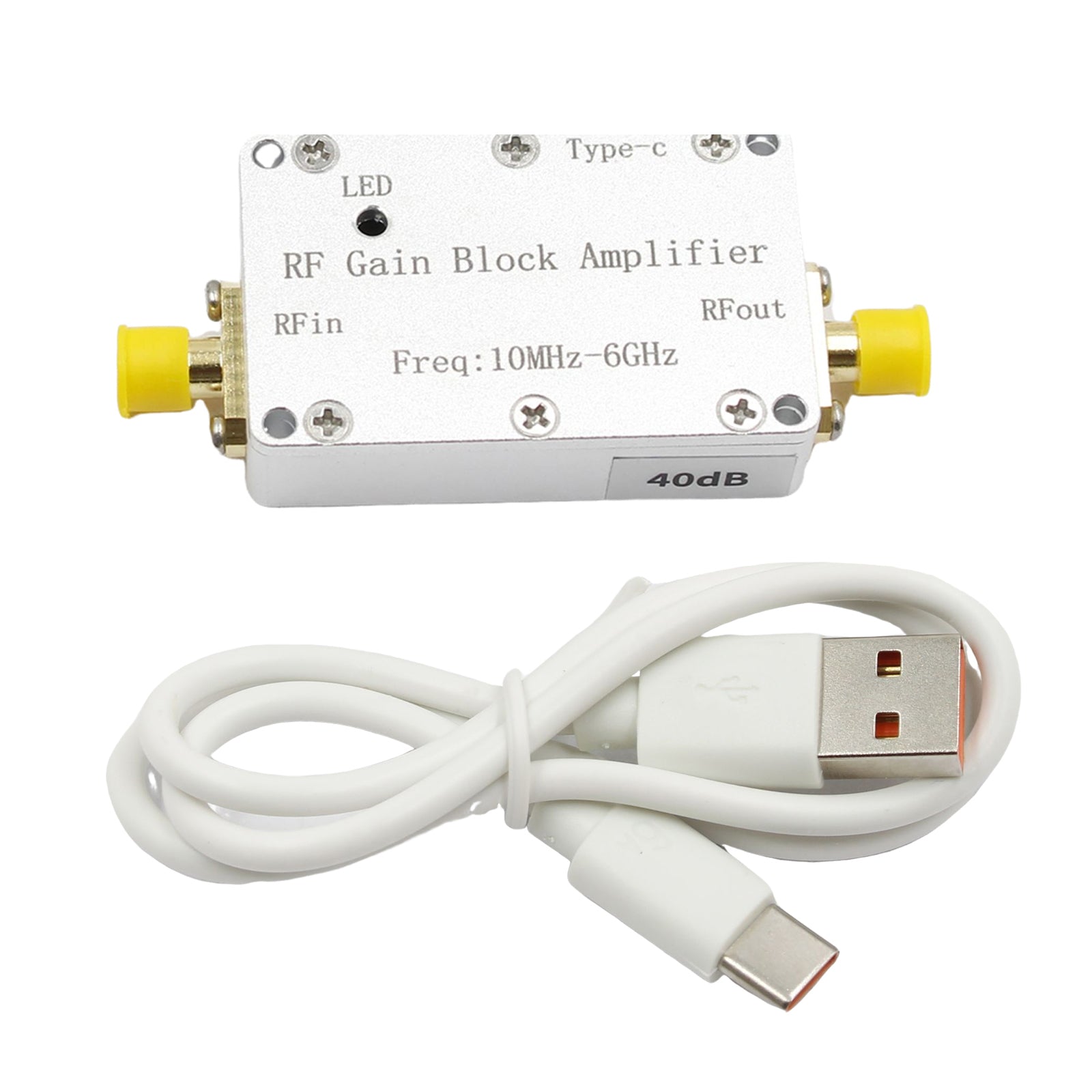

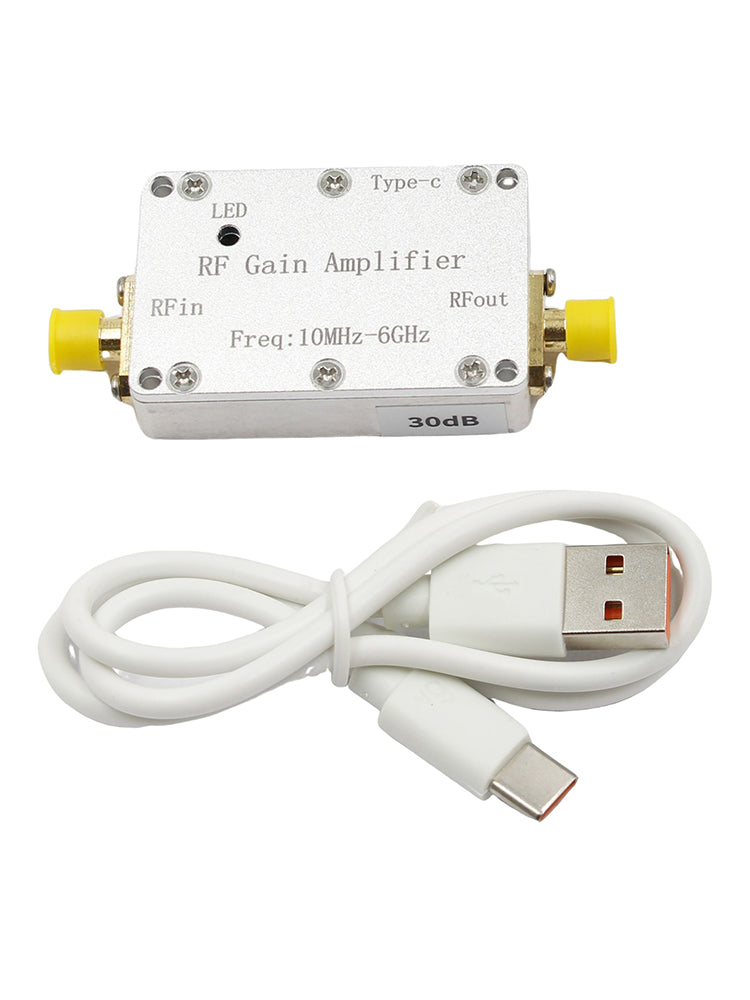

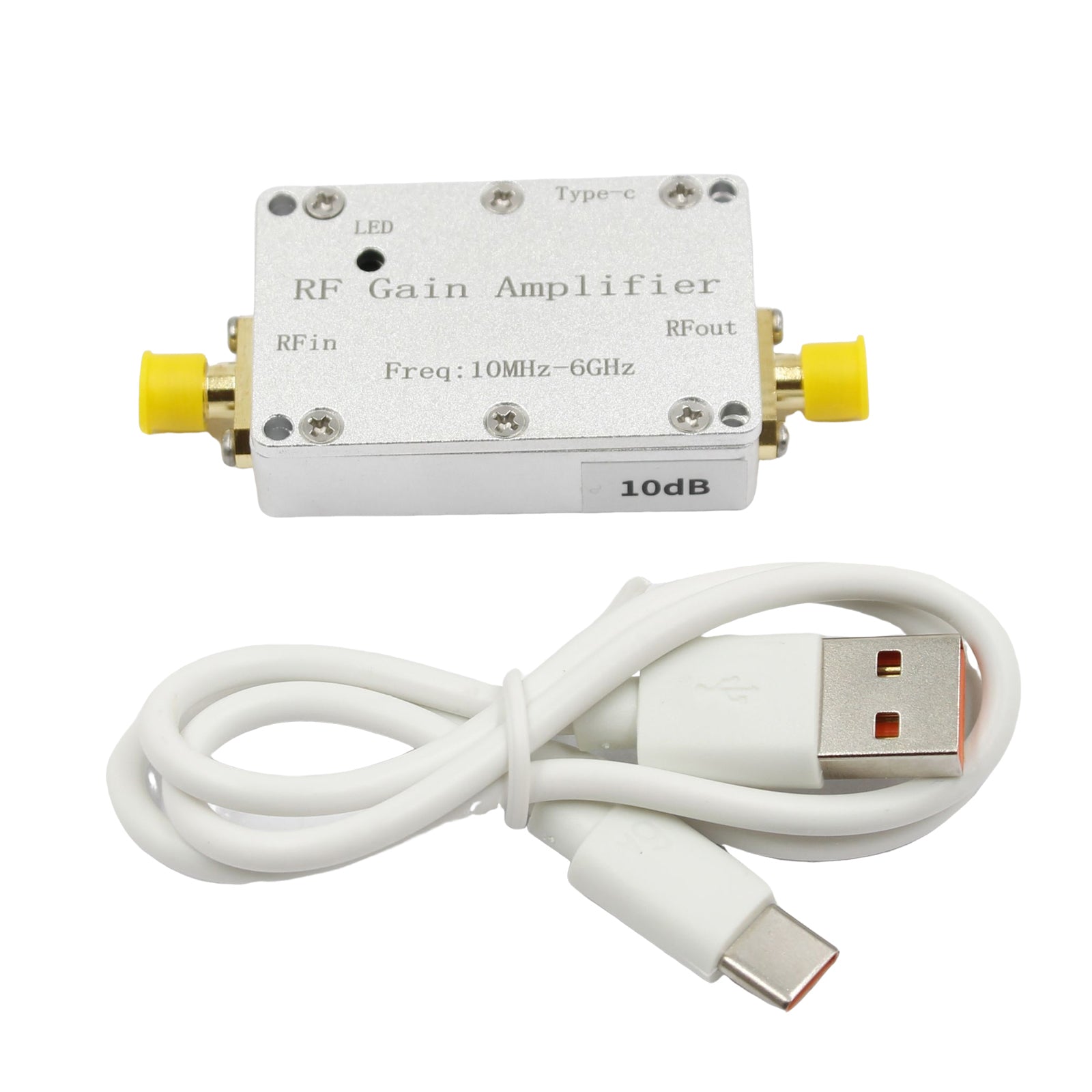

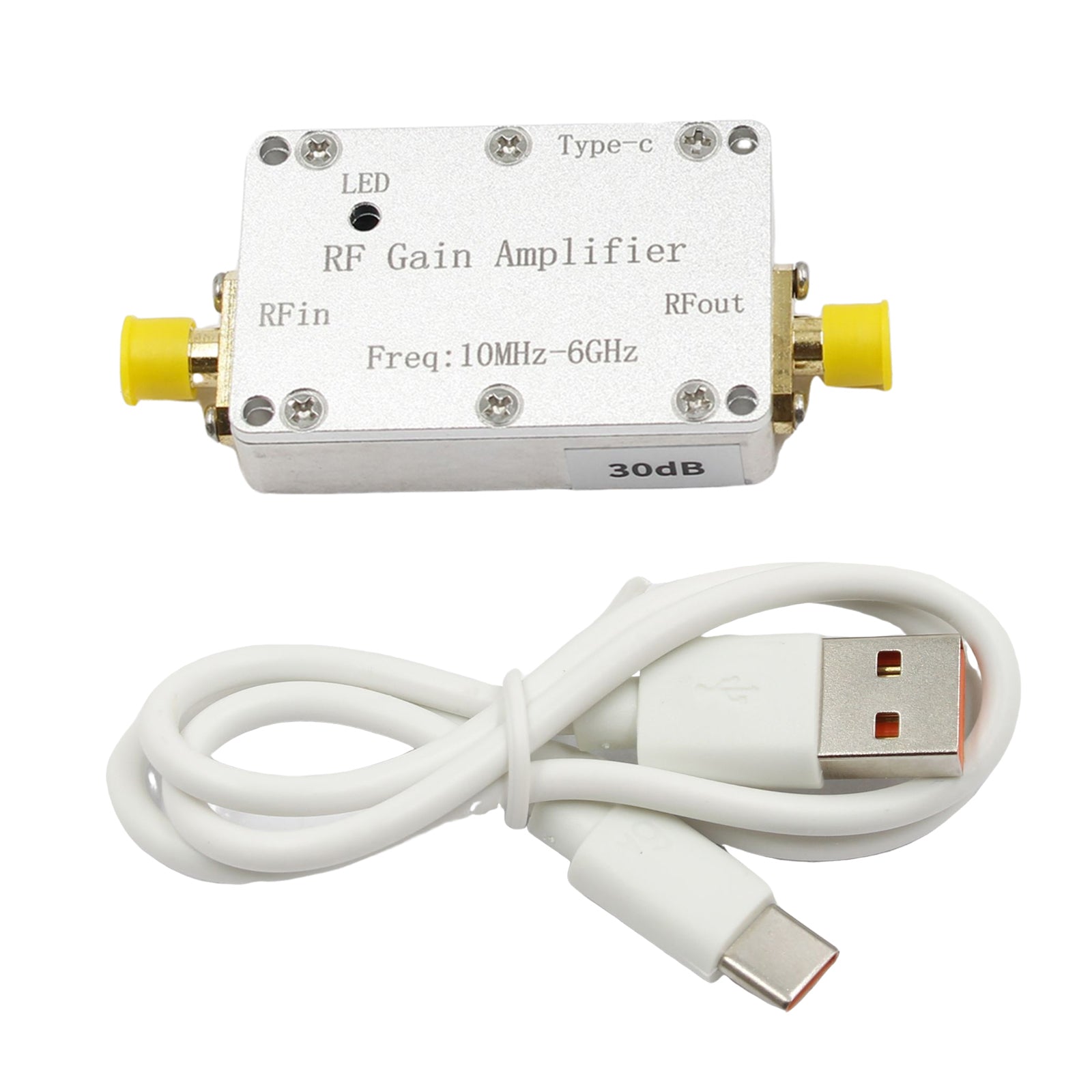

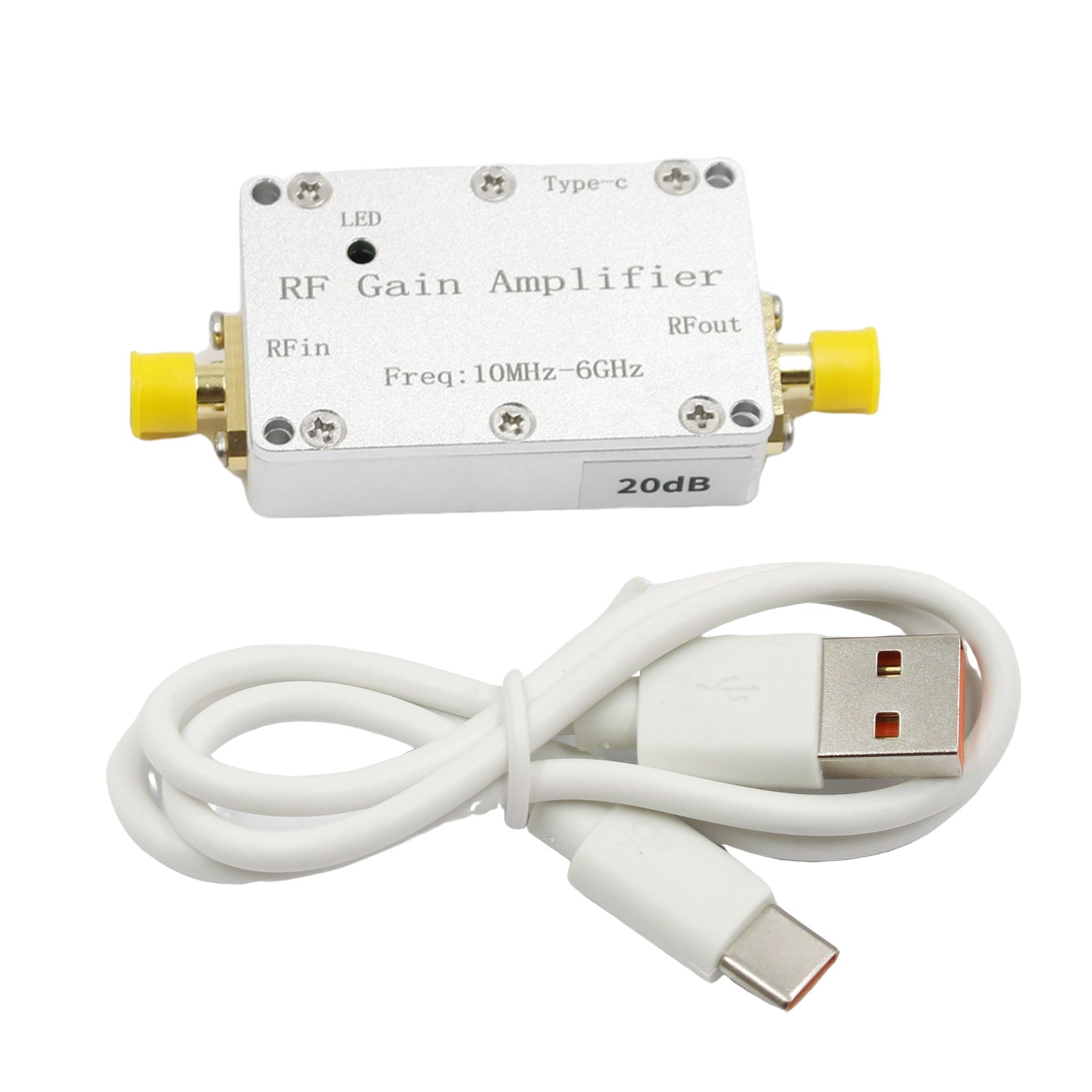

Emballage inclus:

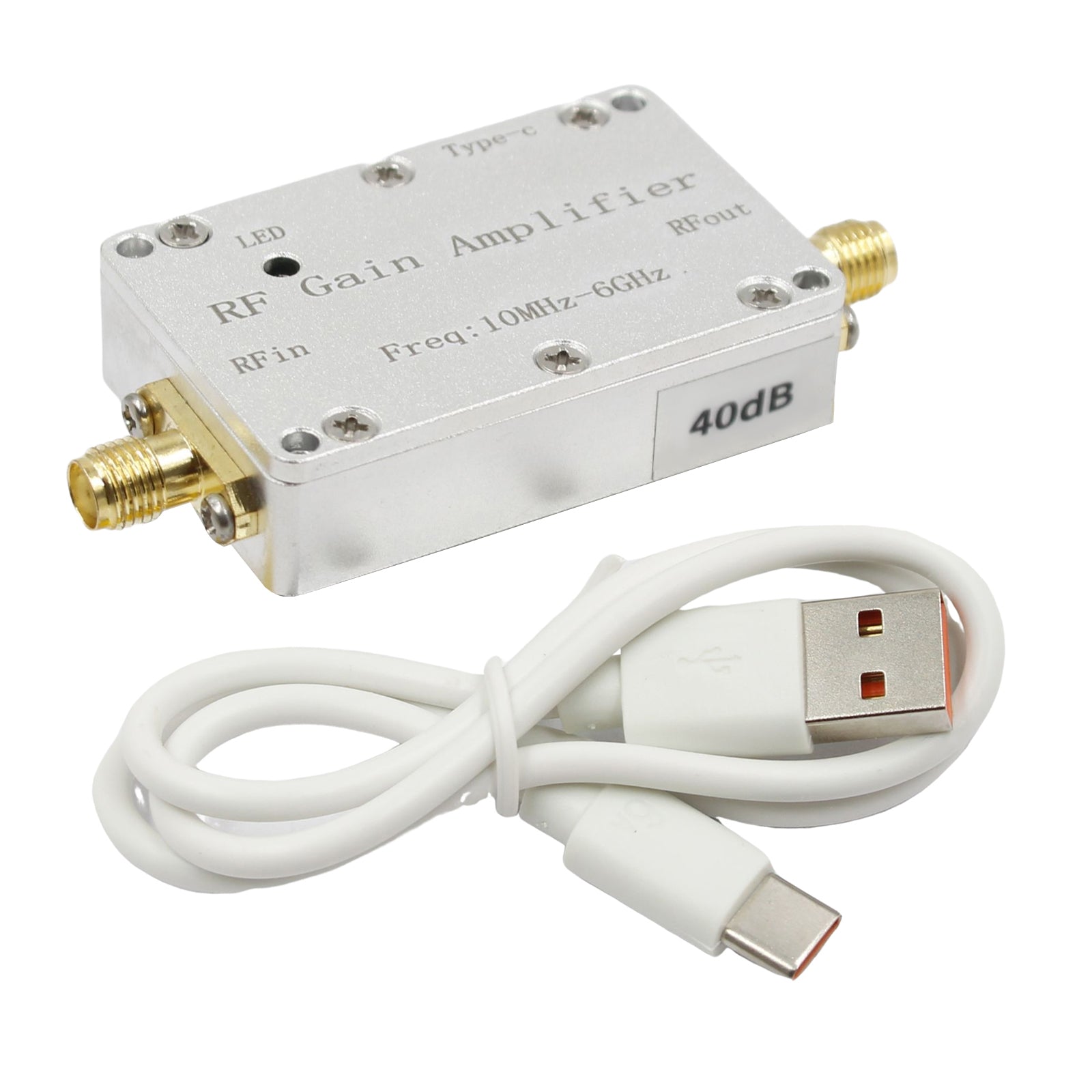

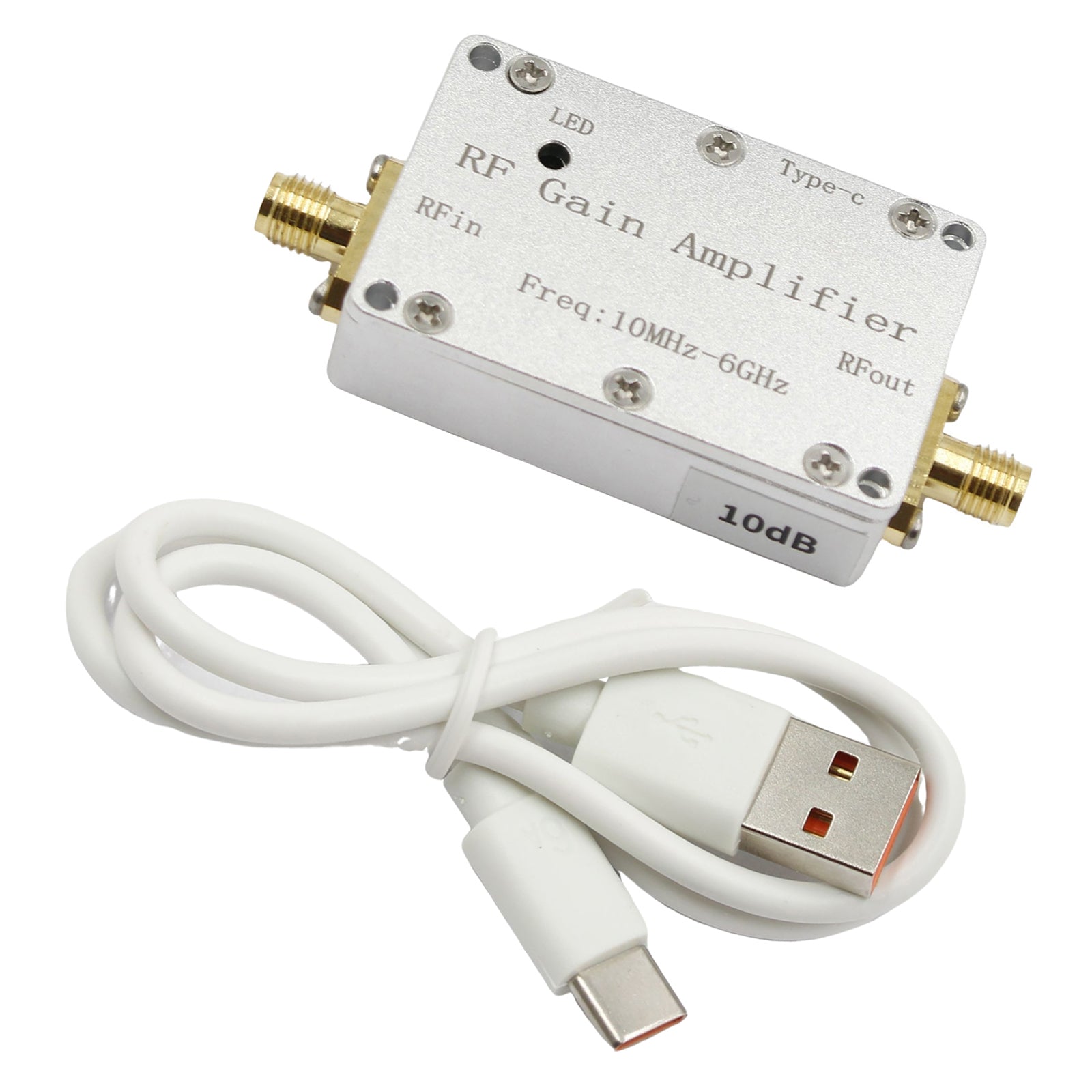

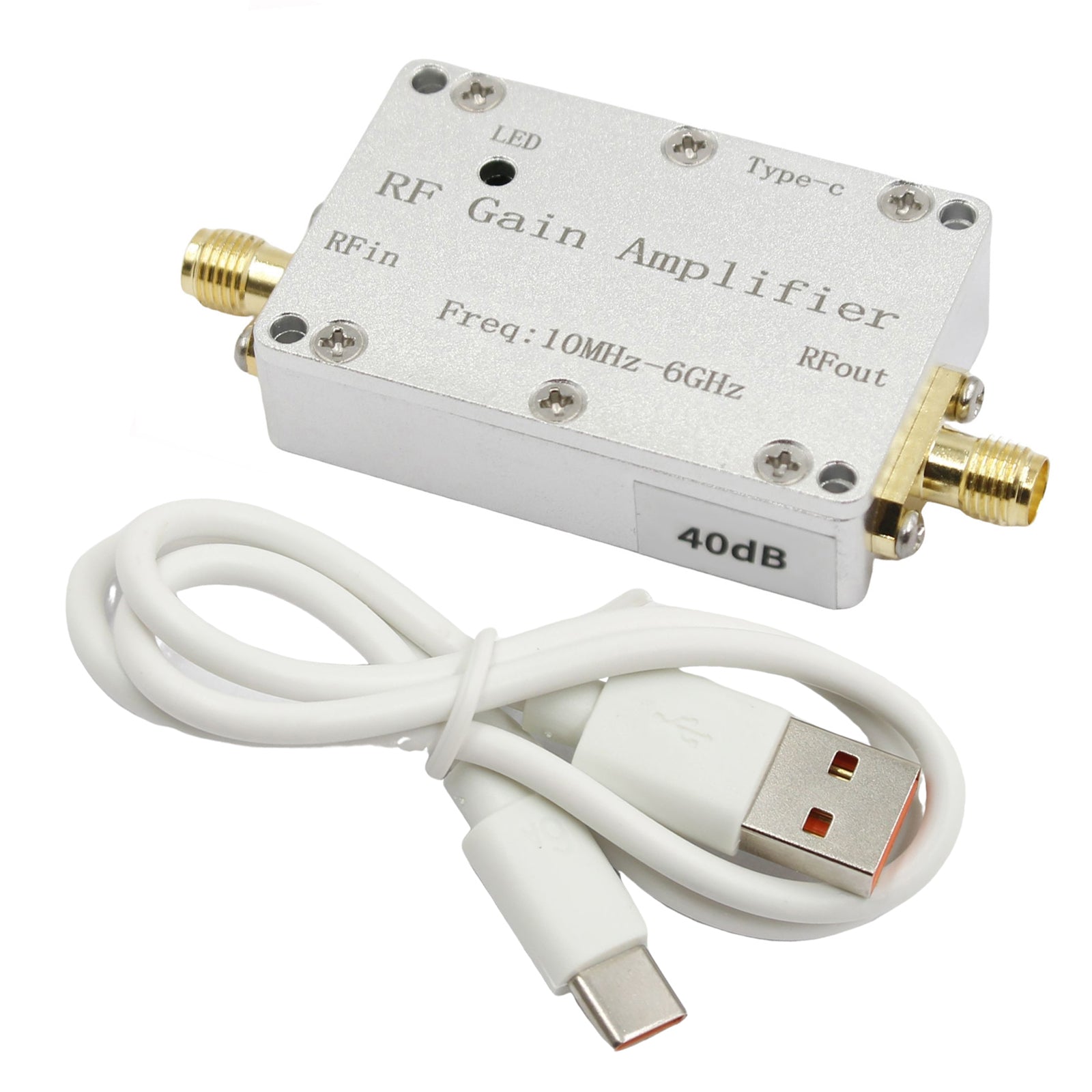

1 x module amplificateur
1 câble USB-C
