Description
Antenne GP multibande HF à ondes courtes QRP pour radioamateur JPC-12 7 MHz-50 MHz 100 W

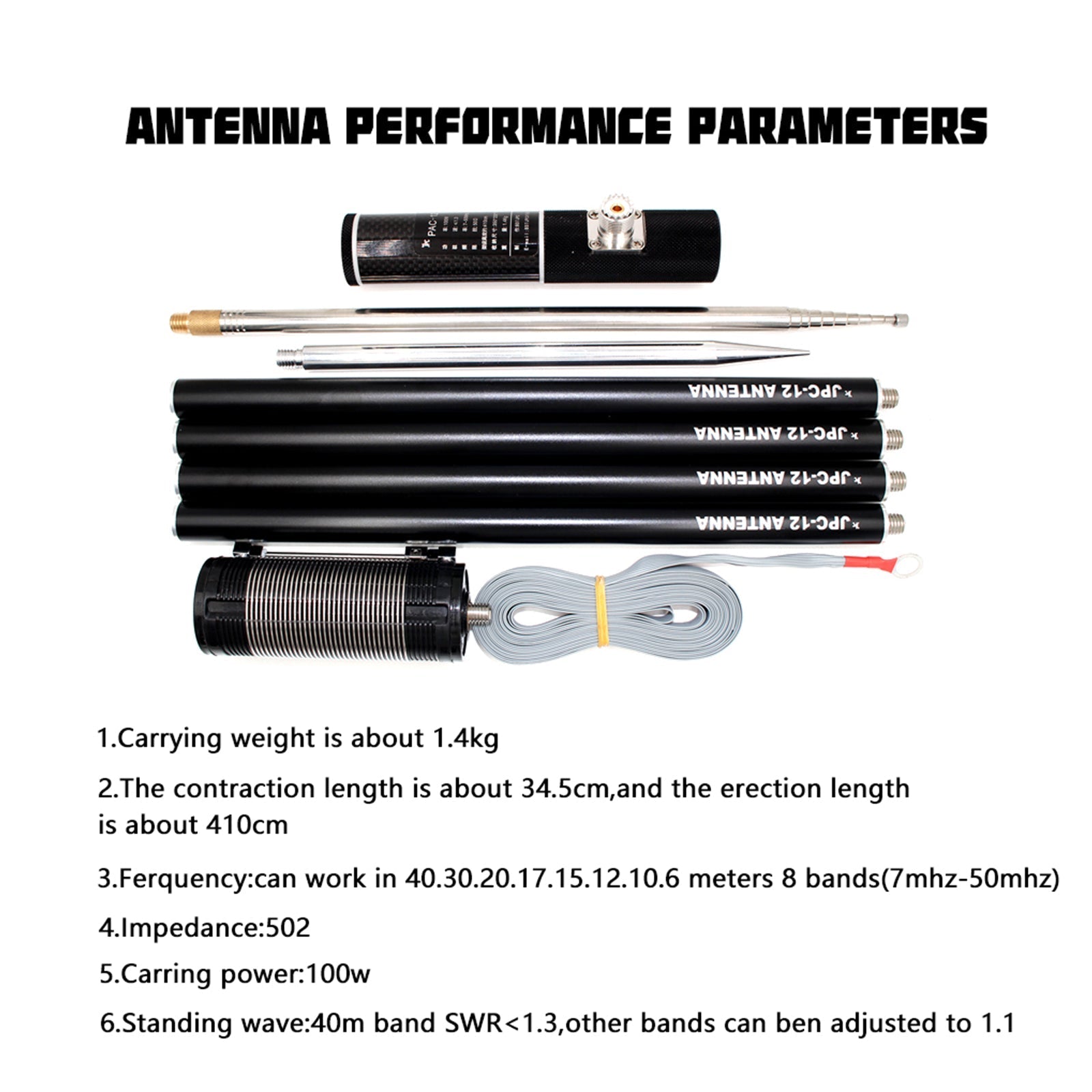

Paramètres du produit :
1. Poids de l'emballage : environ 1,35 kg Dimensions de l'emballage : 36 x 22 x 4 cm
2. La longueur de rétrécissement est d'environ 34,5 cm et la longueur de montage est d'environ 410 cm
3. Fréquence : peut fonctionner dans 8 bandes (7 MHz-50 MHz) à 40, 30, 20, 17, 15, 12, 10,6 mètres.
4. Impédance : 50 (Ω)
5. Puissance de roulement : 100 W
6. Onde longitudinale : bande ROS de 40 m <1.3, les autres bandes peuvent être ajustées à 1.1

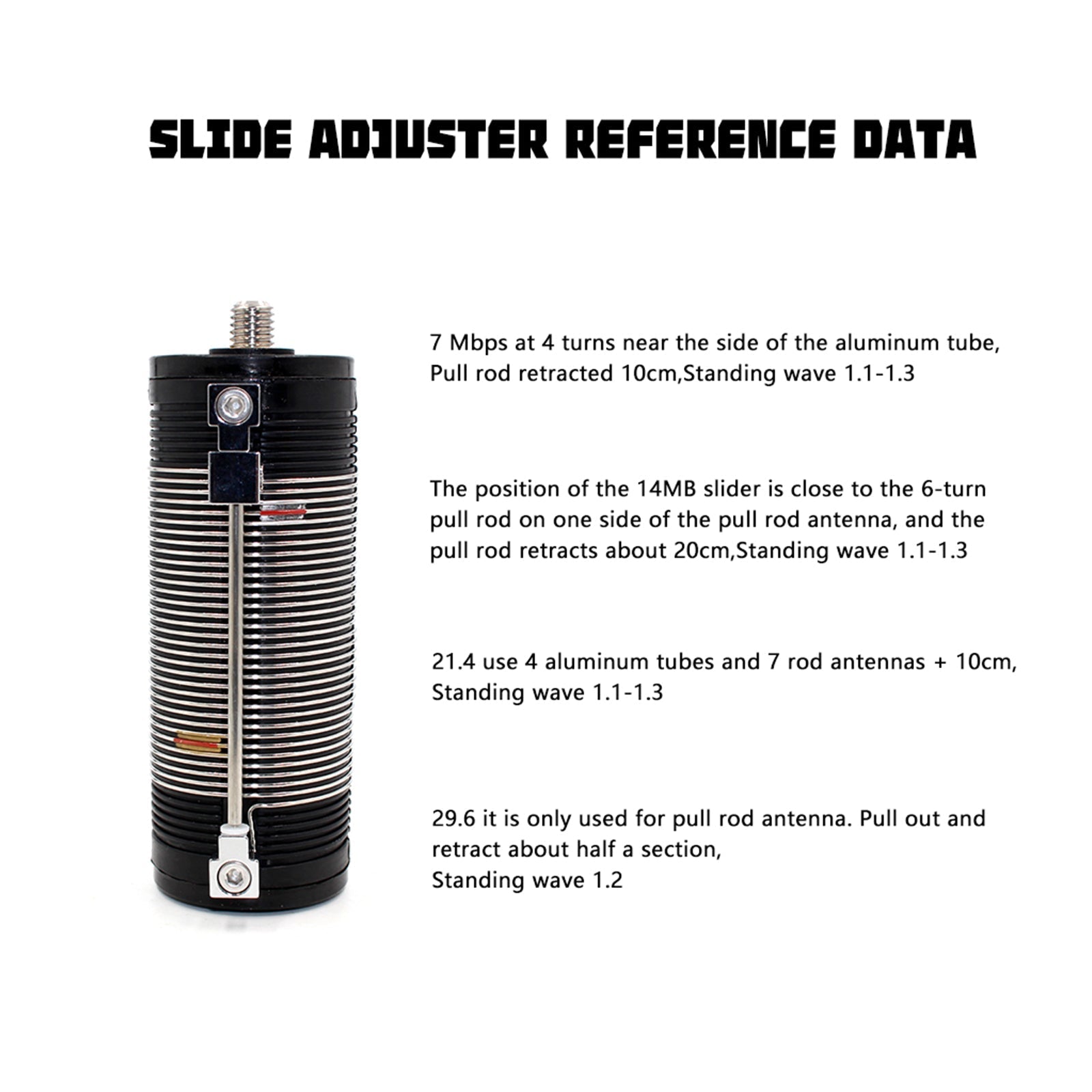

Données de référence du curseur :
Près du tube en aluminium pendant 4 tours de 7mb, la tige de traction se rétracte d'environ 10 cm et l'onde de pied est de 1,1 à 1,3
Le curseur de 14 mb est positionné près du côté de l'antenne tige, 6 tours, et recule d'environ 20 cm. Onde de pied : 1,1-1,3
Antenne tube en aluminium 21,4 et 4 pôles, 7-10 cm, onde verticale 1,1-1,3
29.6 Tant que l'antenne est tirée du poteau, chacun retire environ une demi-section, l'onde stationnaire est de 1,2
Précautions:
1. Placez l'anneau de connexion de la grille de terre directement sur la vis de l'ancrage et vissez-le dans la base. Ensuite, vous trouverez la base de liaison, les quatre tubes en aluminium, la bobine de charge et l'antenne tige.
2. Pour le réglage de l'onde stationnaire, si un analyseur de talent est disponible, commencez par déterminer le point le plus bas de l'onde stationnaire afin de déterminer si la fréquence de résonance est élevée ou basse. Une fréquence de résonance élevée indique une antenne courte. Pour allonger l'antenne tige ou augmenter le nombre de spires de la bobine de charge, raccourcissez l'antenne tige ou réduisez le nombre de spires de la bobine de charge si la fréquence de résonance est basse.
En l'absence d'un mesureur de fréquences, utilisez le mesureur d'ondes stationnaires fourni avec la radio, réglez-la en mode FM, AM ou RTTY, réduisez la puissance d'émission à environ 10 watts, appuyez sur le bouton d'émission, réglez la fréquence radio et recherchez chaque bande de fréquences. Déterminez le point minimum d'ondes stationnaires, observez le niveau de la fréquence de résonance, puis utilisez la méthode ci-dessus pour ajuster.
3. Lors de l'utilisation du filet de terre, déchirez 3 ou 4 morceaux. L'impédance de l'antenne peut être modifiée en ajustant l'angle du filet de terre.

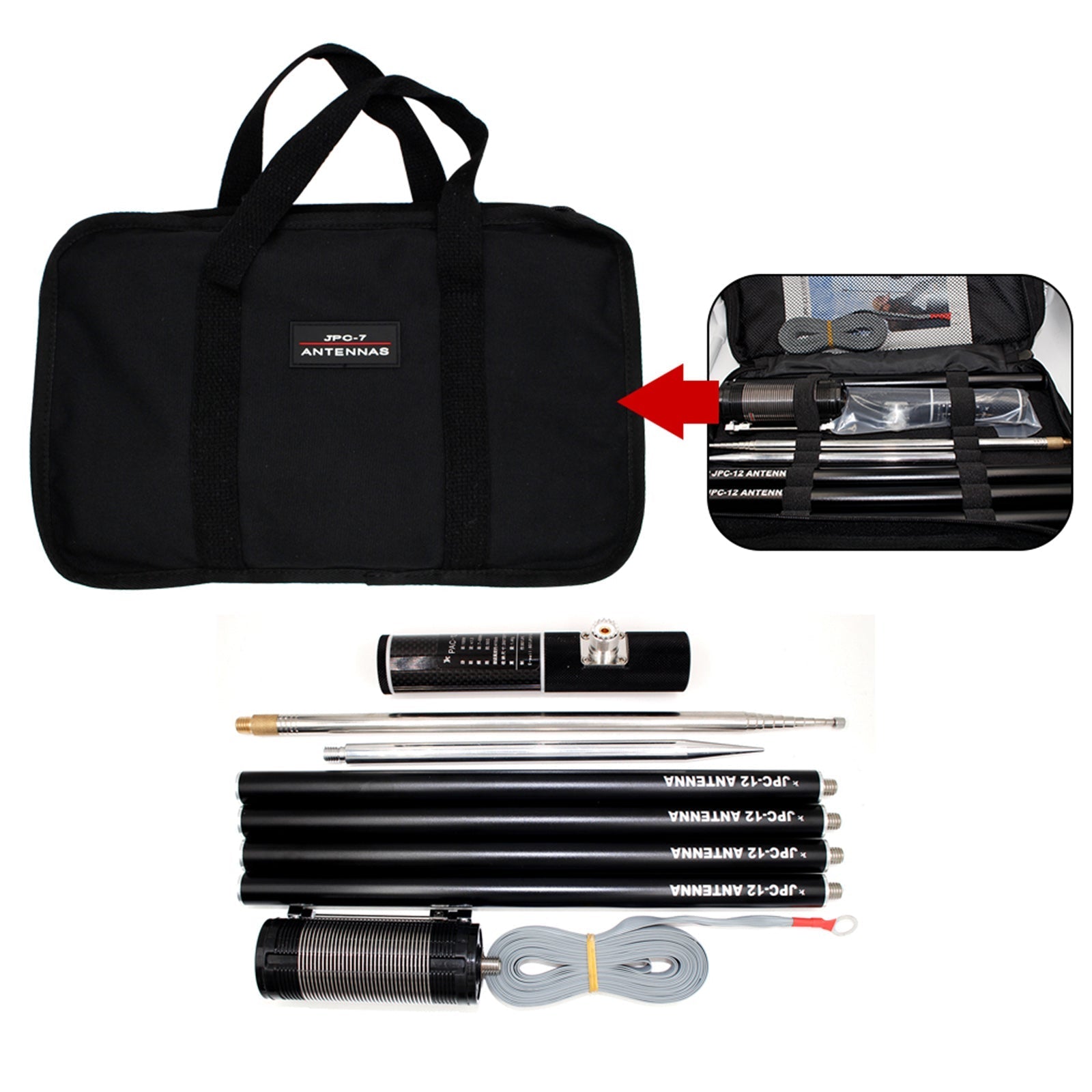

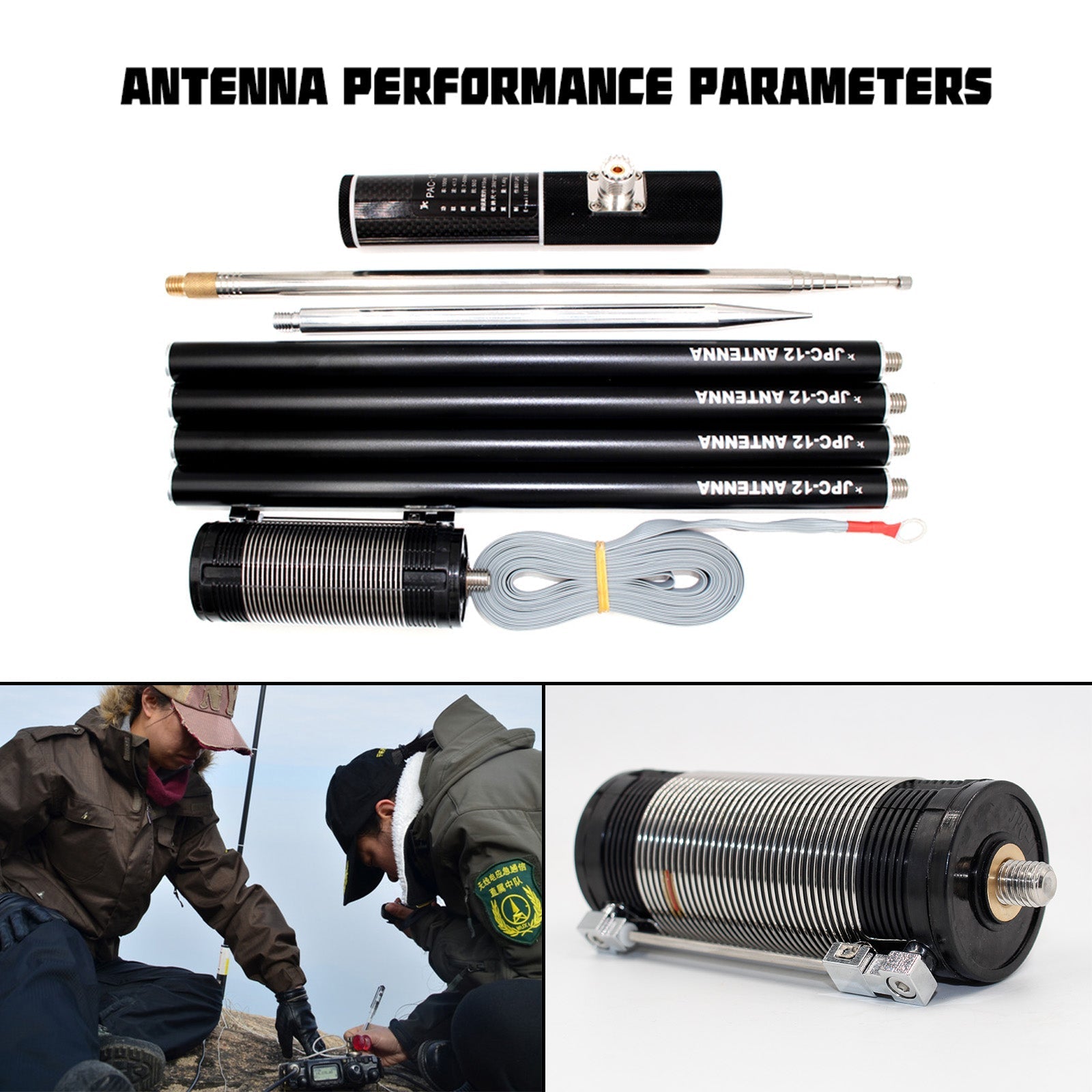

Emballage inclus:

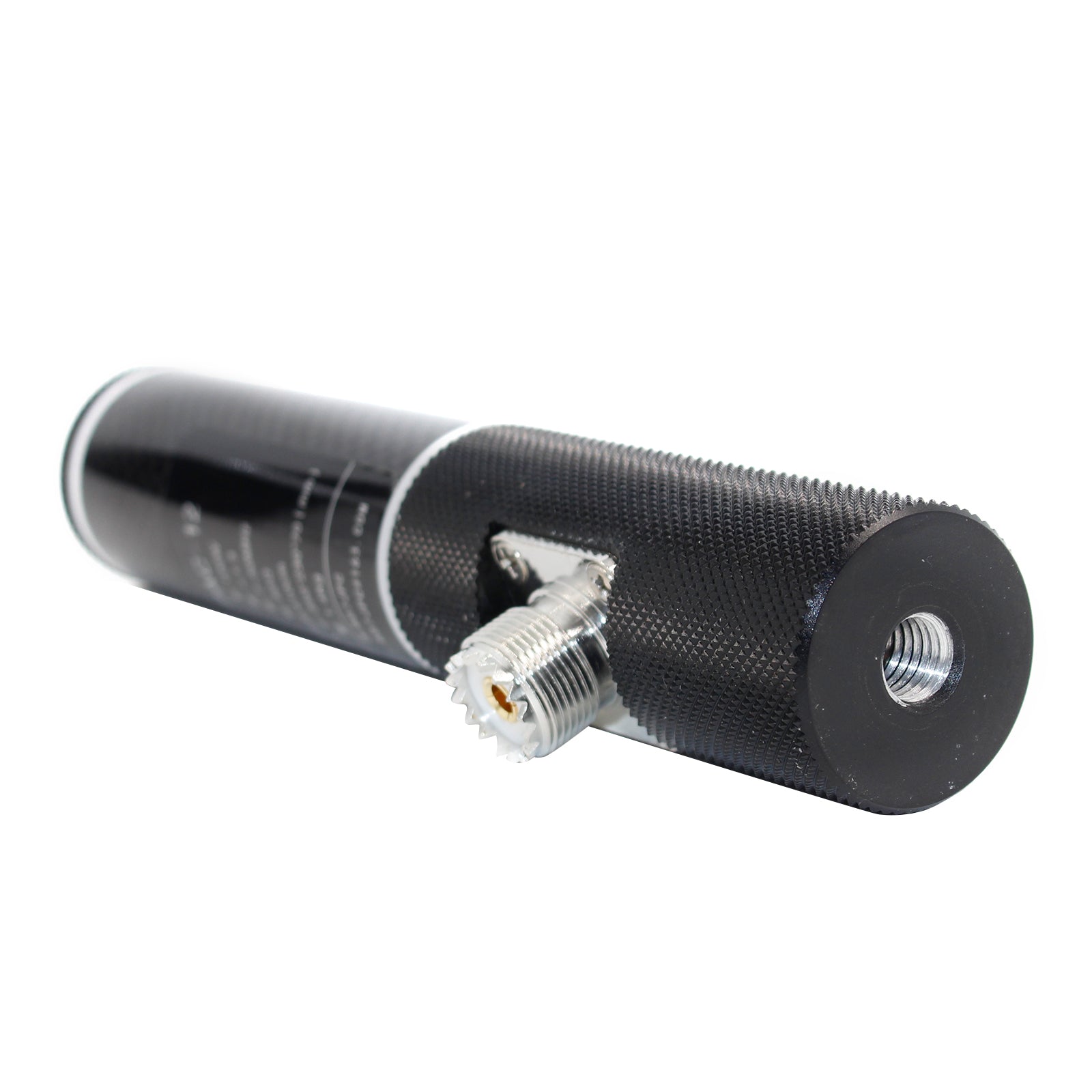

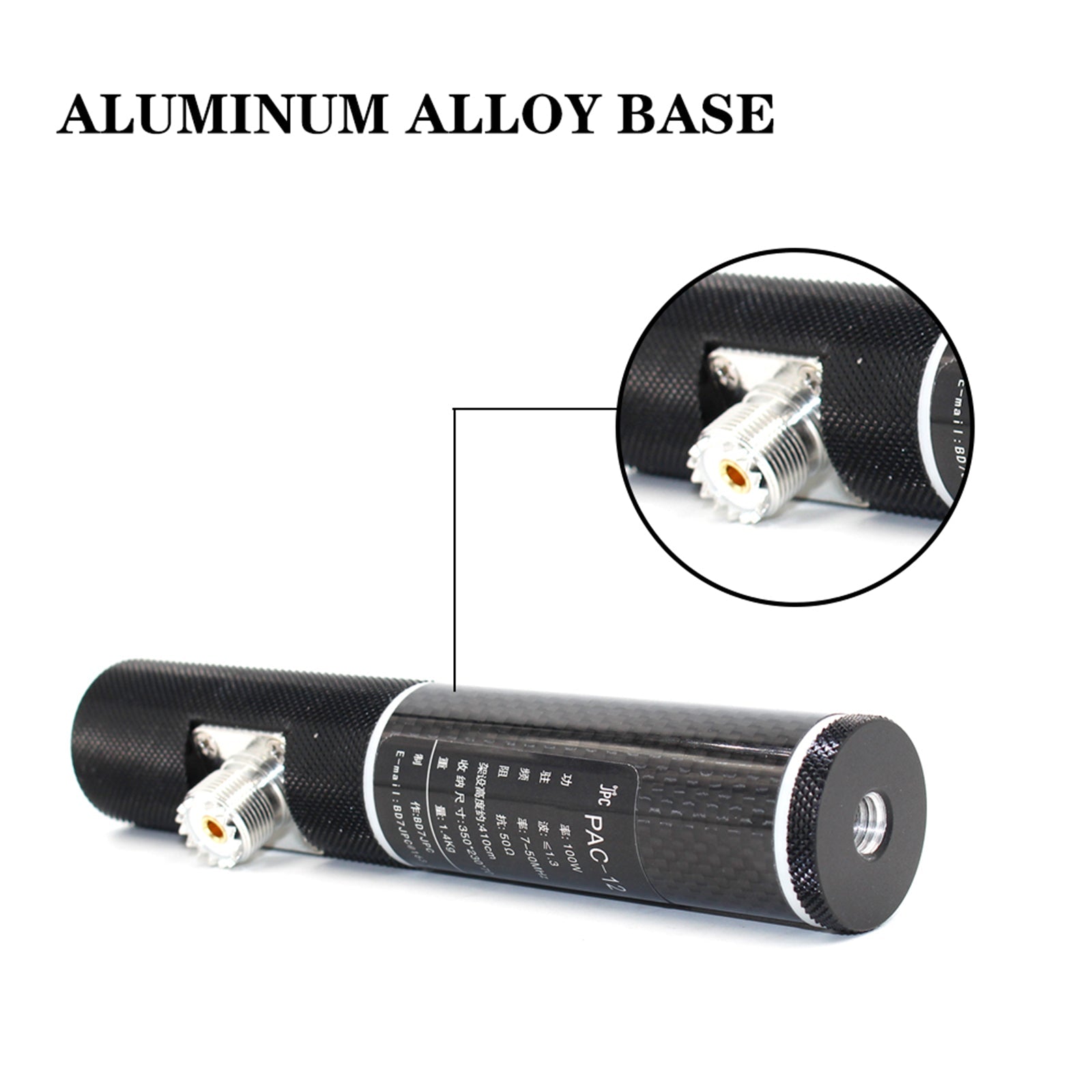

1 x base en alliage d'aluminium (anodisée en noir)
1 bobine de charge multibande (40 m - 10 m ; matériau : nylon. Remarque : la bobine de charge est usinée par ouverture du moule plutôt que par fabrication manuelle).

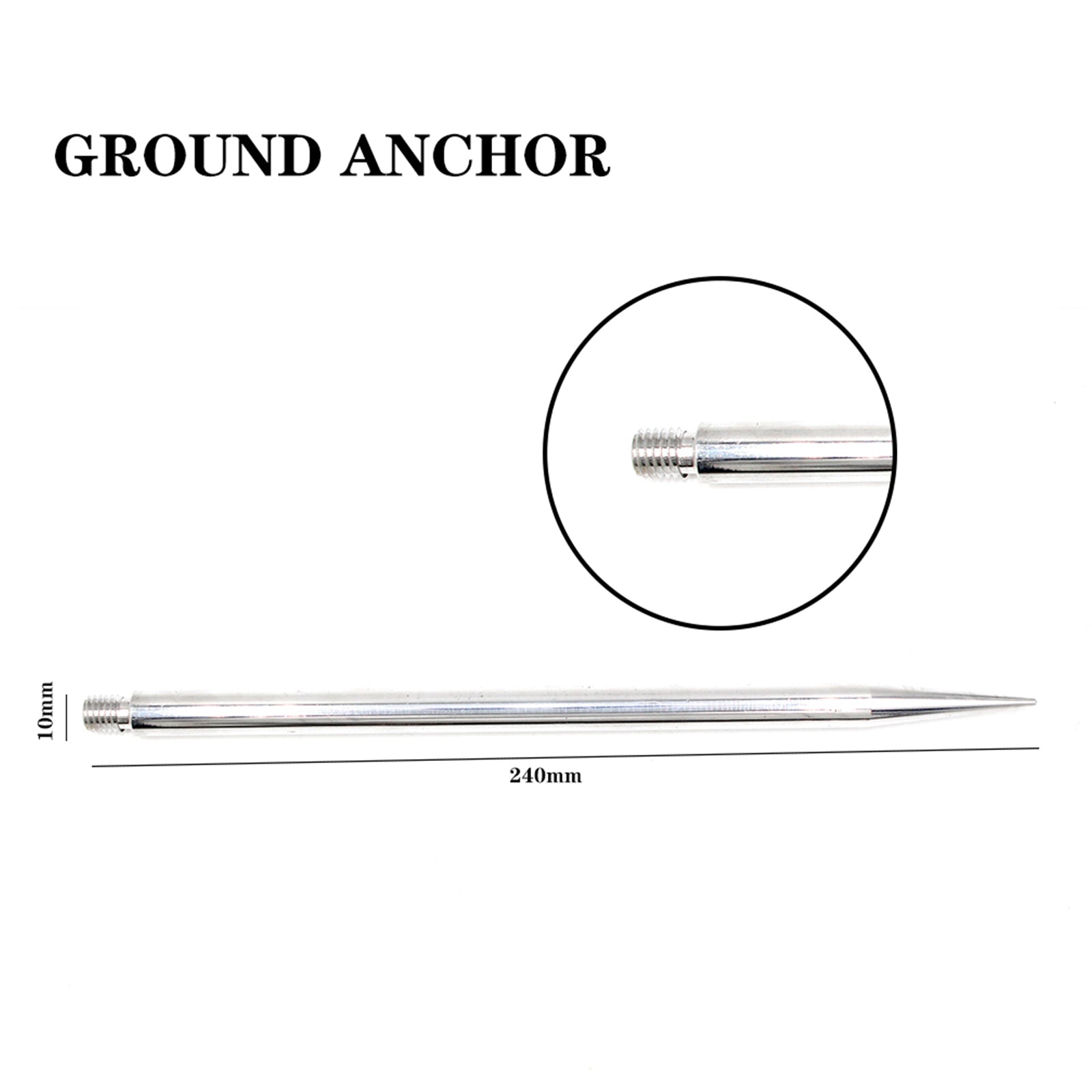

1 x Ancrage au sol 10 x 240 mm (non plaqué pour maintenir une bonne mise à la terre)

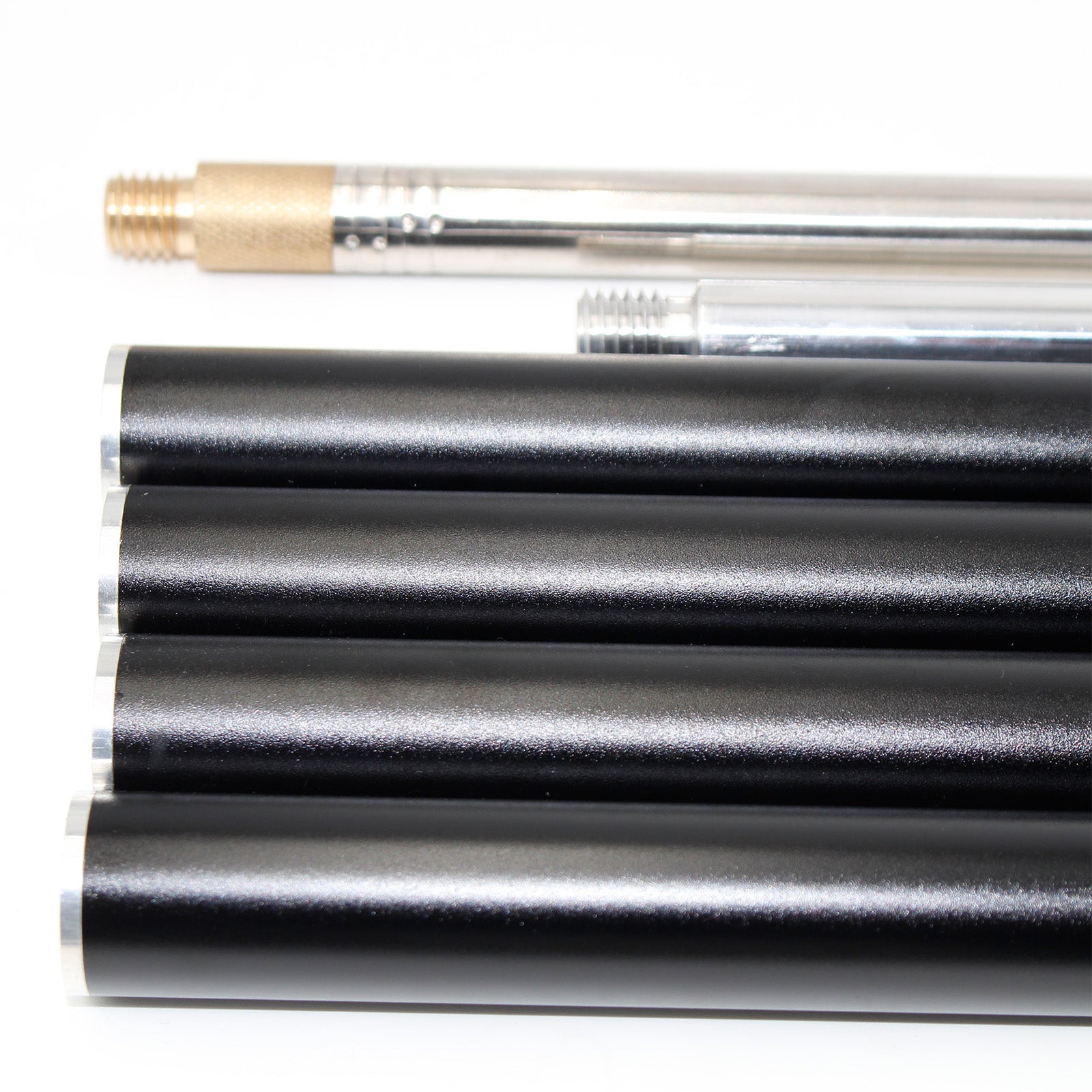

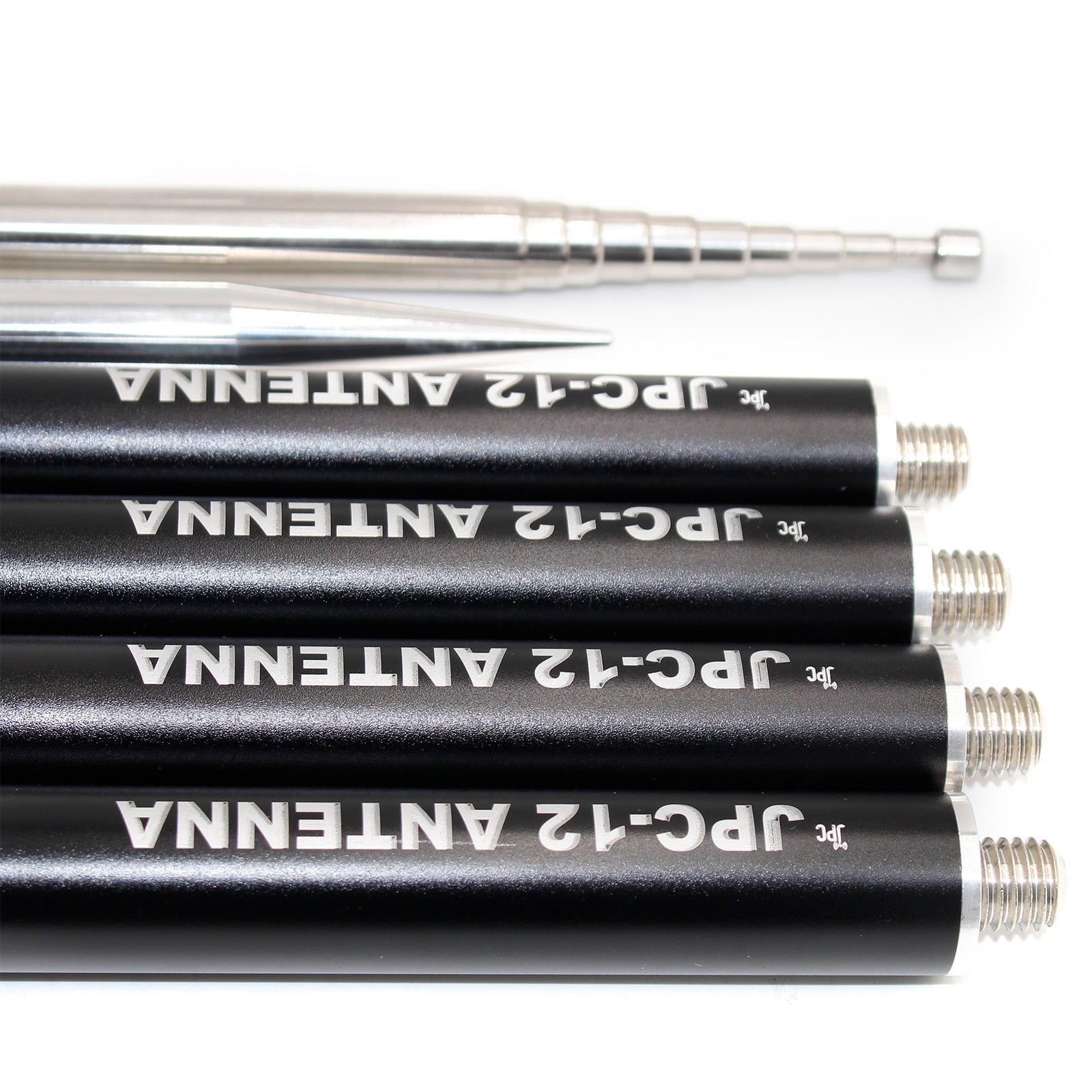

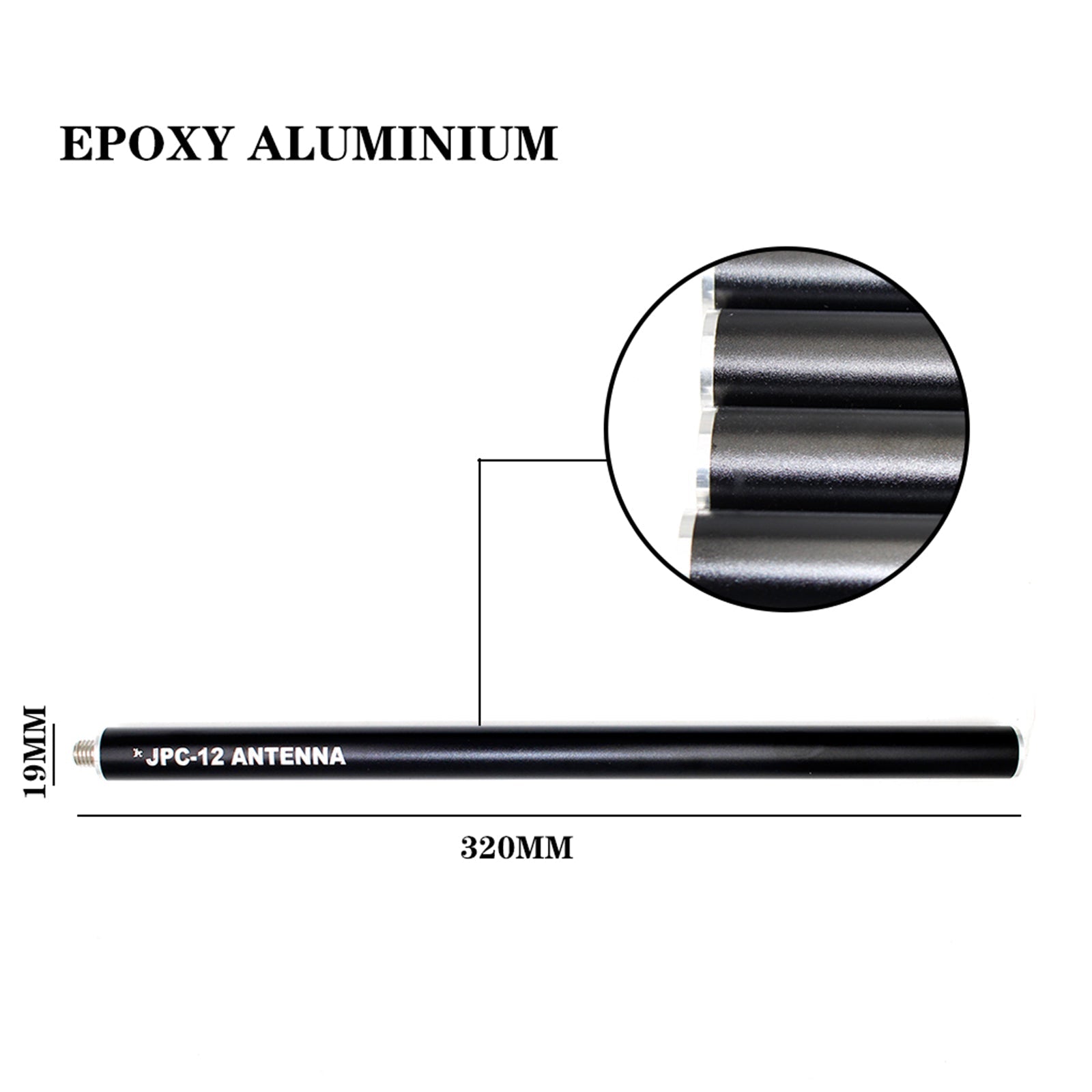

4 x Tubes d'Alumine Noir 19 x 320 mm (anode sablage oxydation)
1 antenne télescopique en acier inoxydable de 2,5 m (épaisseur personnalisable)

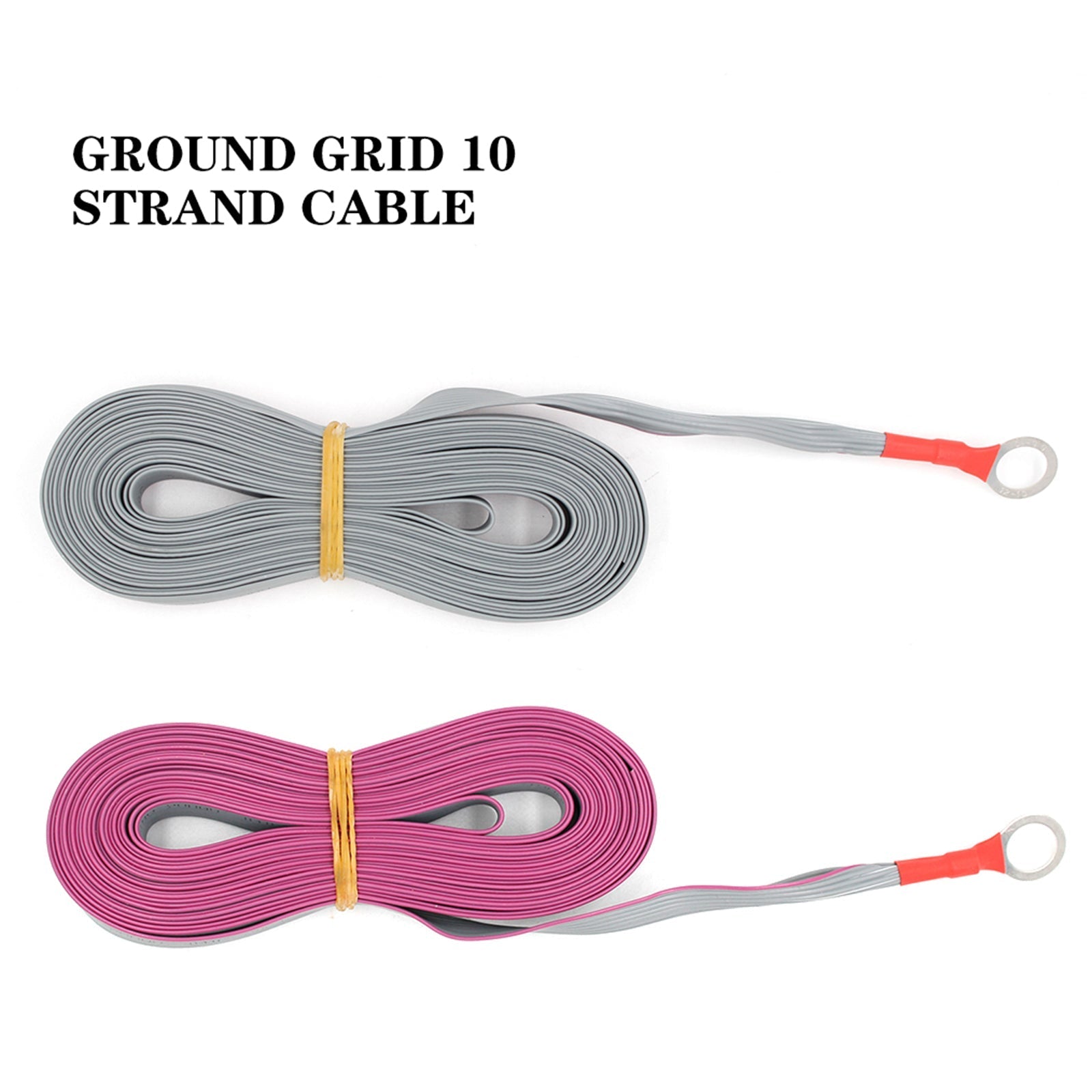

1 câble de terre à 10 brins (déchirer si nécessaire lors de l'utilisation ; généralement déchirer 3 brins)
1 x sac en tissu
?
