Beschrijving
18-polige magneetspoel stator + spanningsregelaar + pakking voor Yamaha XT400 XT500 XT600 1990-1995
Functies:
De set bevat de stator, regelaar, gelijkrichter en pakking.
Voldoet aan of overtreft de OEM-kwaliteit en vervangt uw originele unit direct.
Past perfect en is klaar voor installatie.
Gebruik altijd een kit om de kabelwartelverbinding te monteren.
Instructies zijn NIET inbegrepen.
AANDACHT:
Een van de meest voorkomende redenen waarom een stator kapotgaat, is een kapotte regelaar. Hierdoor brandt de stator binnen de kortste keren door.
Daarom raden wij u dringend aan om beide onderdelen om te wisselen.
Technisch aangepaste stators zijn van vervanging uitgesloten.
Deze regelaar is niet geschikt voor lithium-ionbatterijen! De batterij of andere elektrische onderdelen kunnen beschadigd raken!
Specificaties:
Staat: Aftermarket 100% gloednieuw
Type: Stator- en regelaarkit
andere specificatie:

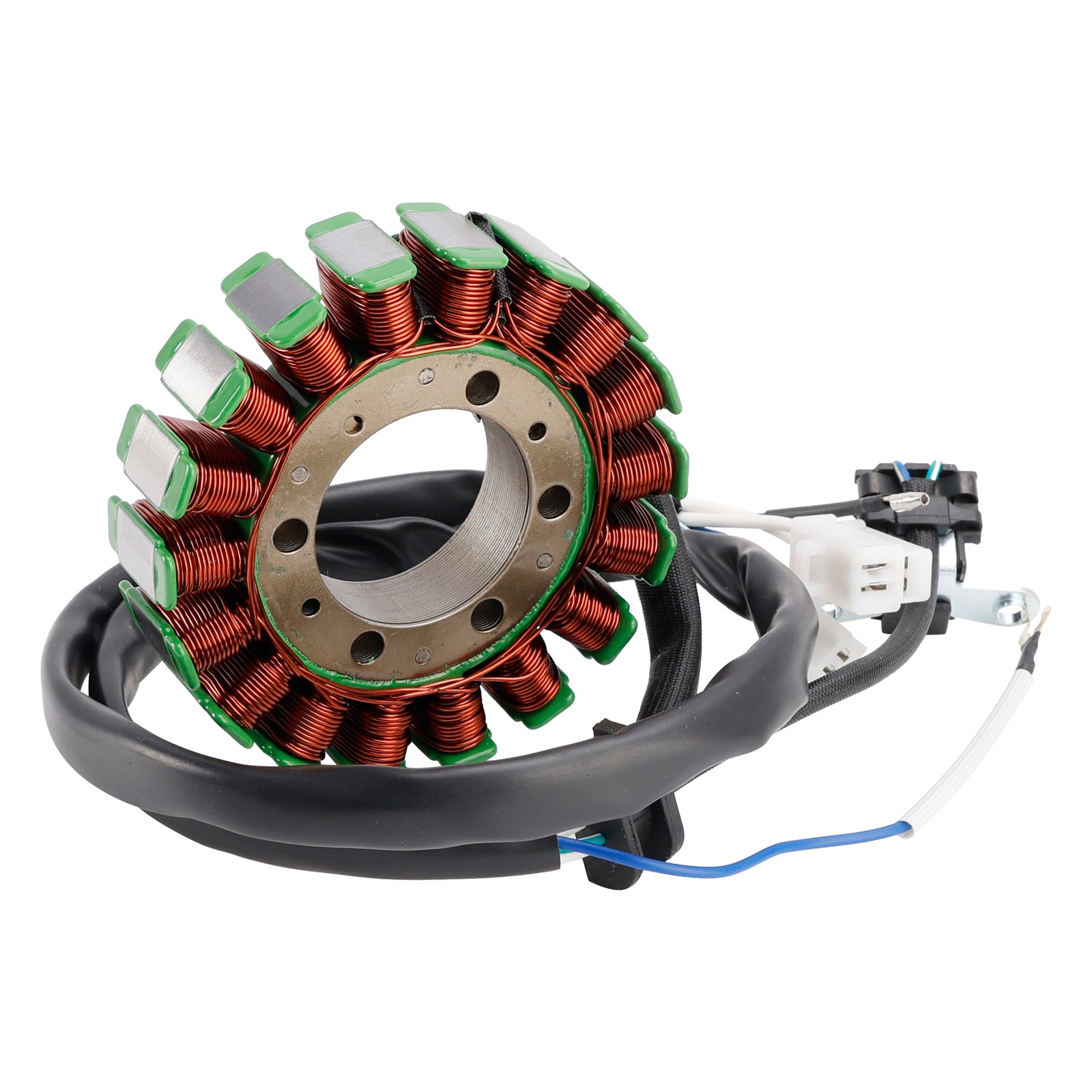

Stator
Aantal draden: 6

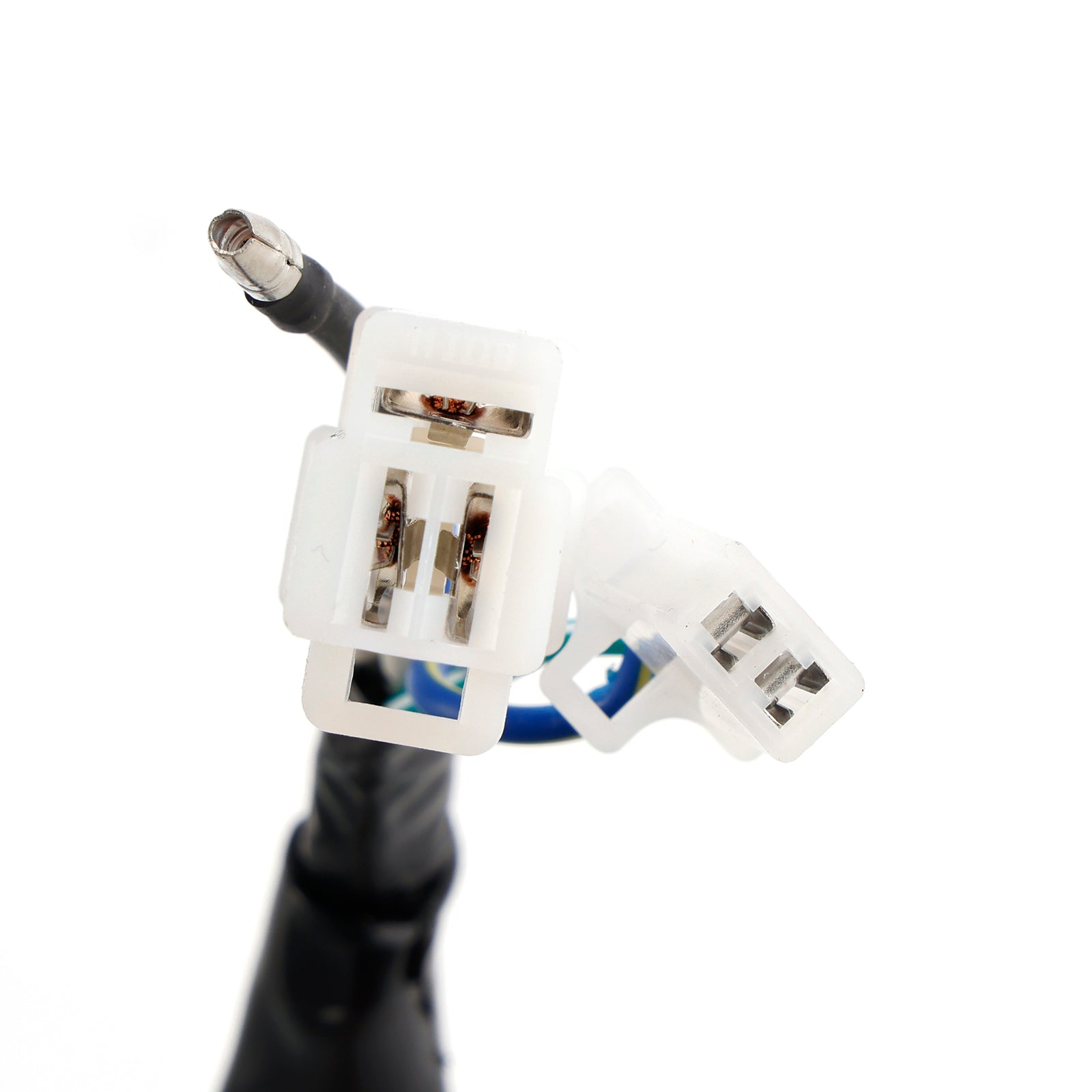

Aantal stekkers: 2
Aantal pinnen: 2 + 3 + 1
Aantal bevestigingsgaten: 5
Aantal palen: 18

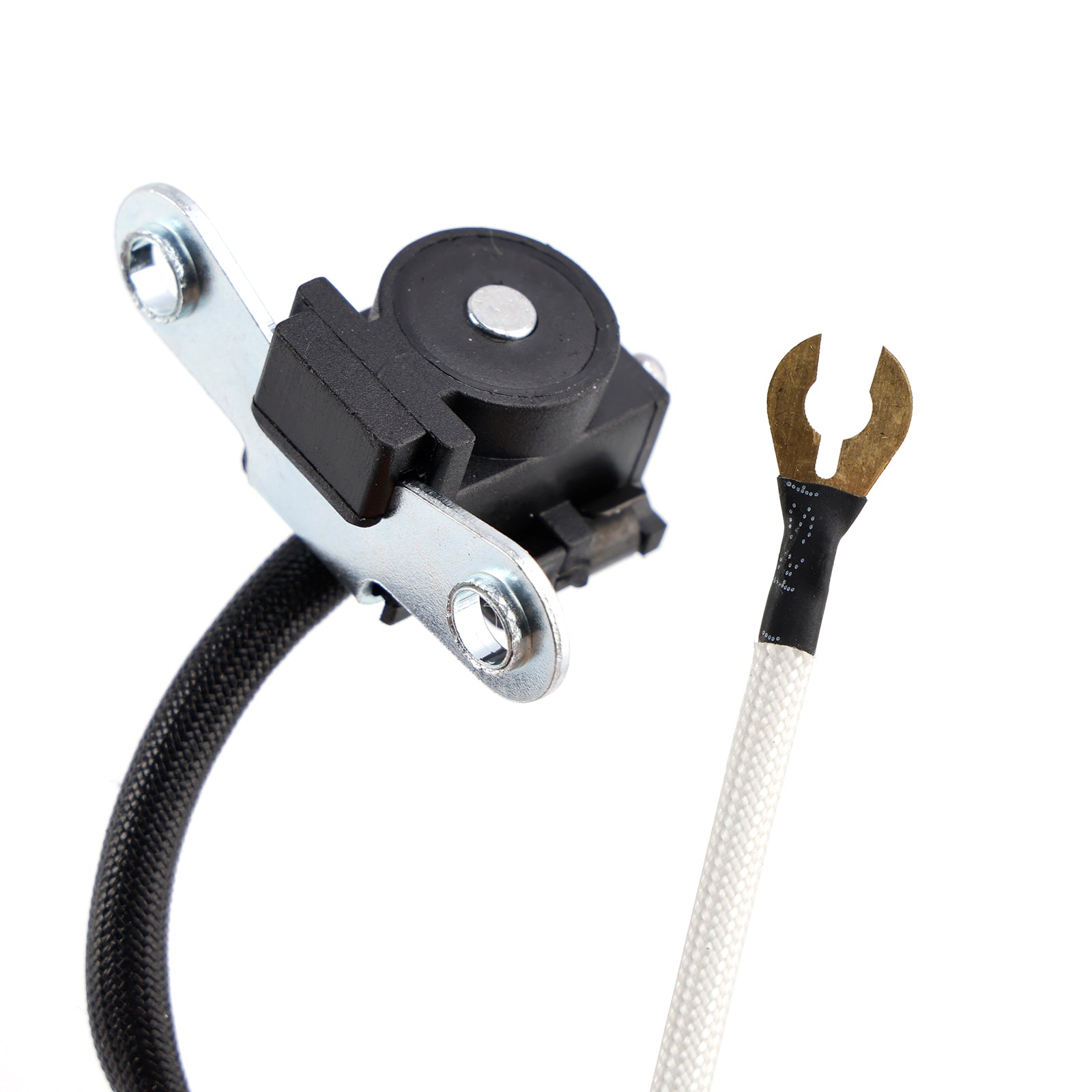

Inclusief opneem-pulsarspoel.

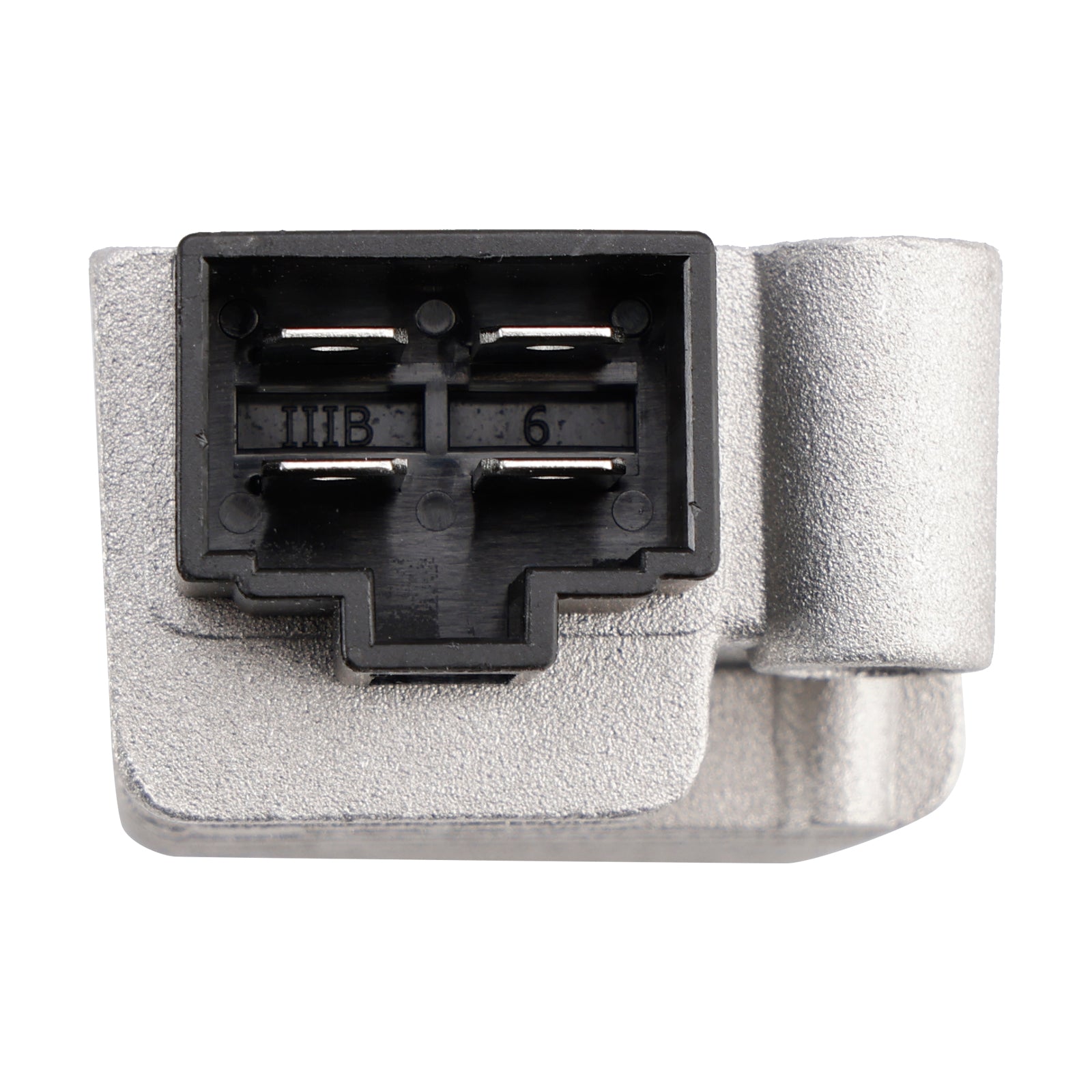

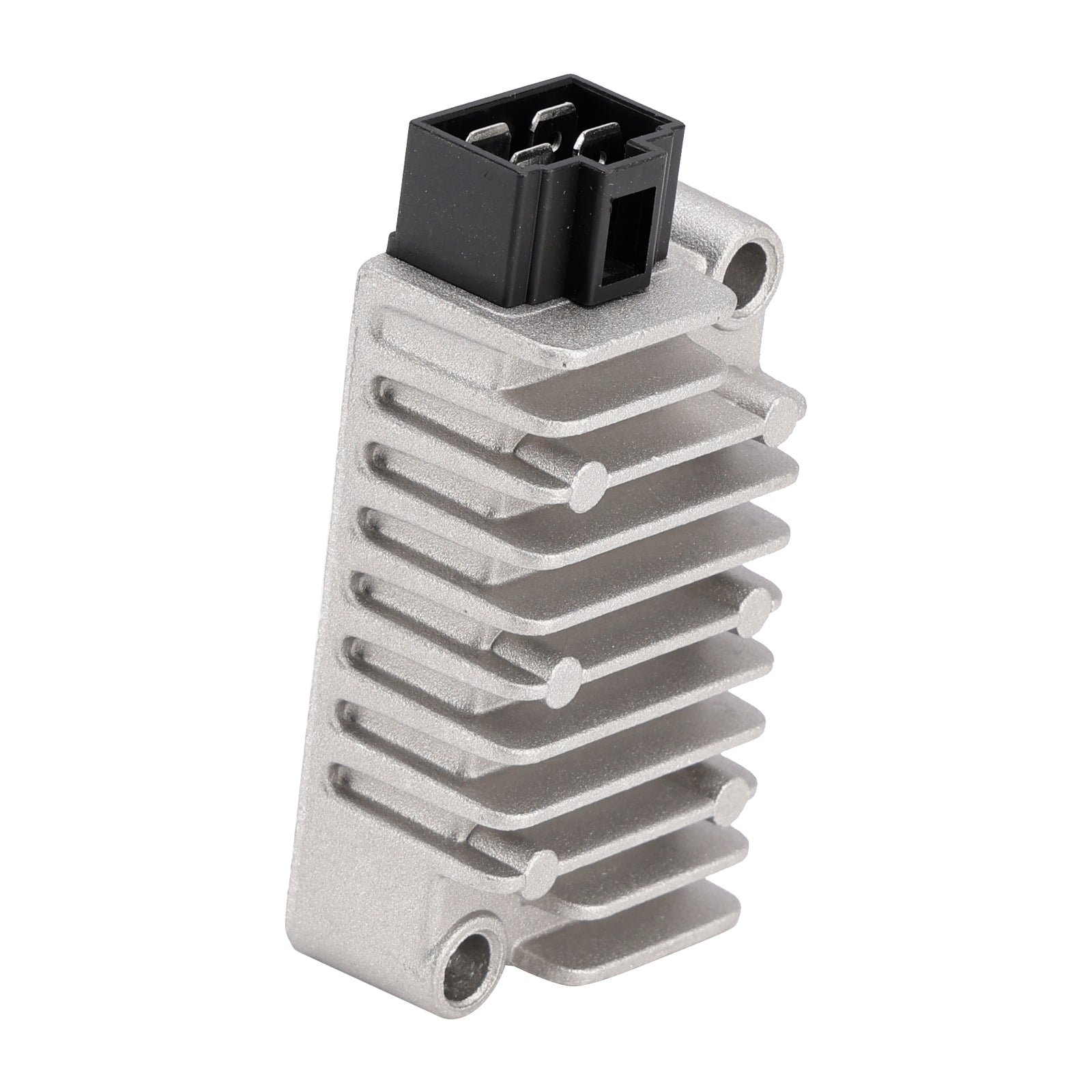

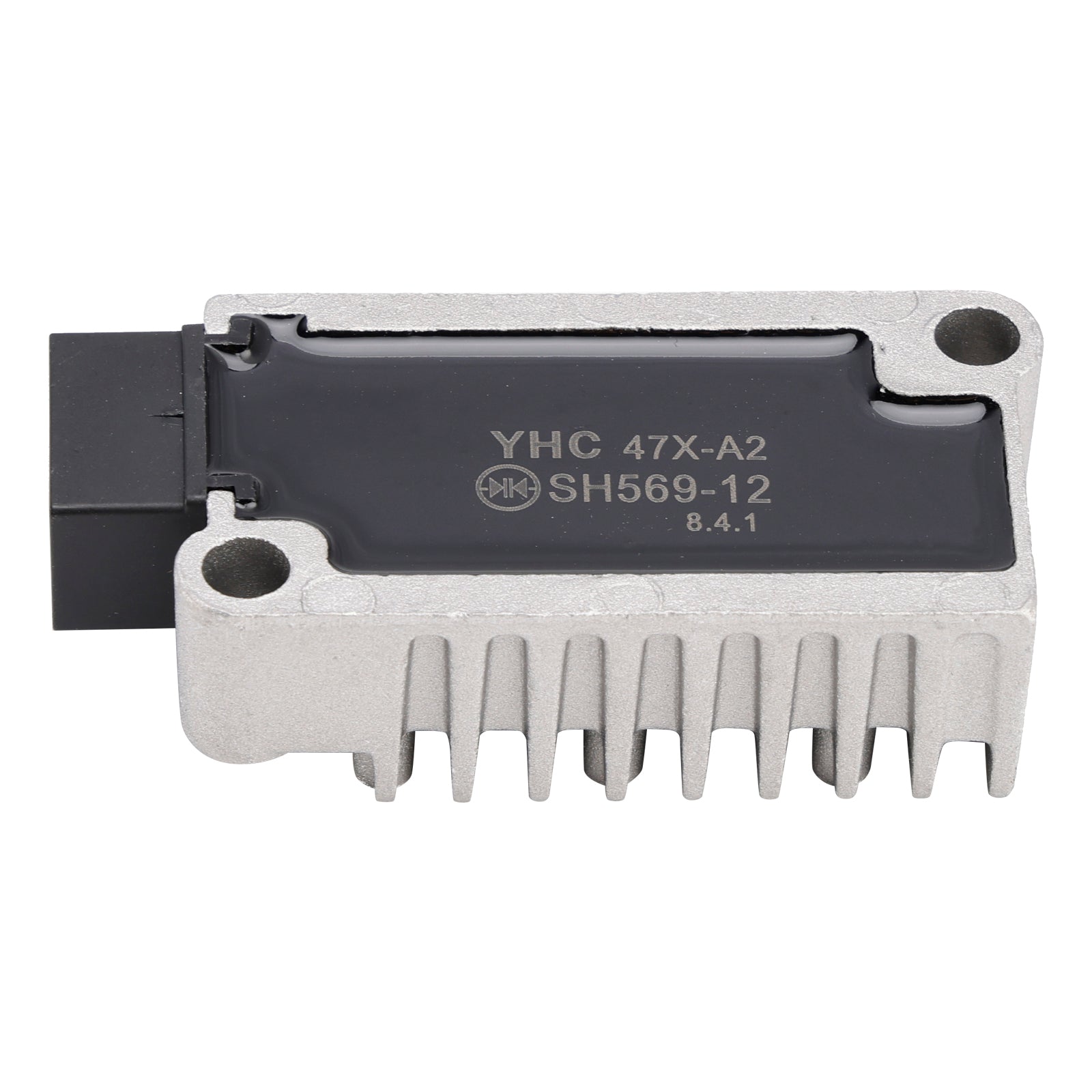

Regelaar
Aantal stekkers: 1
Aantal pinnen: 4
Vergelijk het aantal pinnen en stekkers met het oude onderdeel voordat u tot aankoop overgaat.
Vervangend onderdeelnummer:
Stator Assy: 3TB-81410-00, 3TB-81410-01
Gelijkrichter, regelaar: 47X-81960-A1, 47X-81960-A3, 3TJ-81960-02
Pakking, generatordeksel: 1VJ-15451-00,4DW-15451-00
(Vergelijk altijd onderdeelnummers met uw onderdelenschema's en maak op de juiste manier kruisverwijzingen.)
Geschikt voor merk/model/jaar:
Geschikt voor Yamaha XT400E Artesia 1991-1992
Geschikt voor Yamaha XT500E 1990/1992-1994
Geschikt voor Yamaha XT600E 1990-1995
Geschikt voor Yamaha XT600EA 1990
Geschikt voor Yamaha XT600EAC 1990
Geschikt voor Yamaha XT600EB 1991
Geschikt voor Yamaha XT600EBC 1991
Geschikt voor Yamaha XT600ED 1992
Geschikt voor Yamaha XT600EDC 1992
Geschikt voor Yamaha XT600EE 1993
Geschikt voor Yamaha XT600EEC 1993
Geschikt voor Yamaha XT600EF 1994
Geschikt voor Yamaha XT600EFC 1994
Geschikt voor Yamaha XT600EG 1995
Geschikt voor Yamaha XT600EGC 1995
Geschikt voor Yamaha XT600E XT600 1992-2000/2002
Geschikt voor Yamaha TT600E 1994/1996-1998
Geschikt voor Yamaha TT600RE 2004
(Compatibiliteitstabel is ALLEEN ter referentie!!!)
(Vergelijk het met uw defecte apparaat en de afbeelding die wij hebben verstrekt om de juiste pasvorm te bepalen)

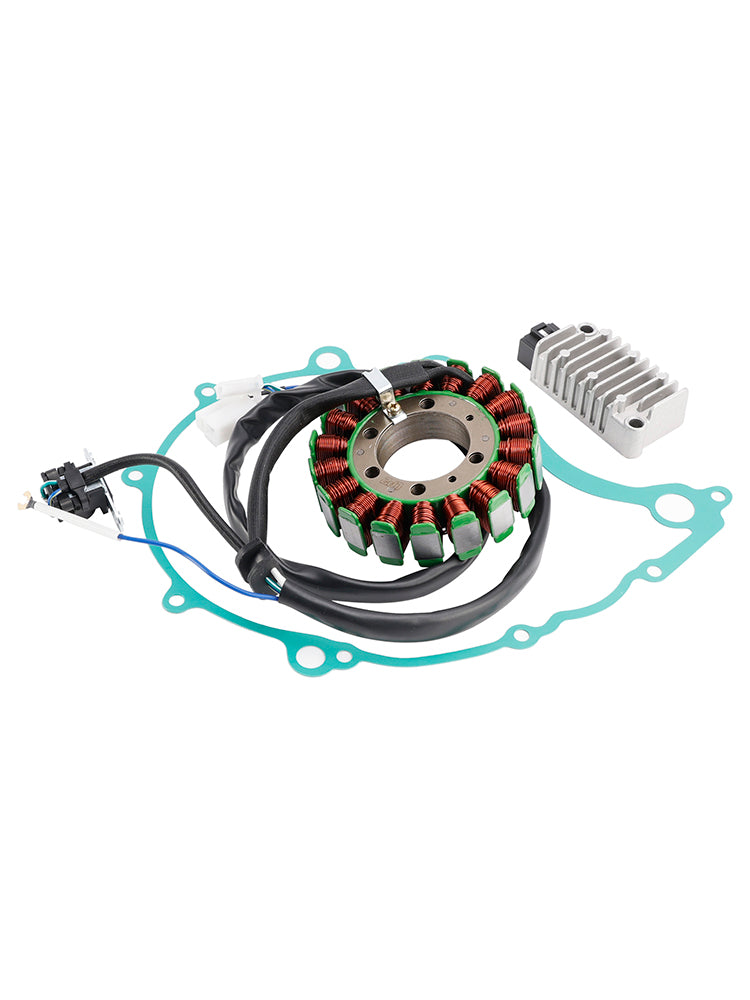

Het pakket bevat:
1 x 18-polige generatorstator
1 x 4-pins spanningsregelaar

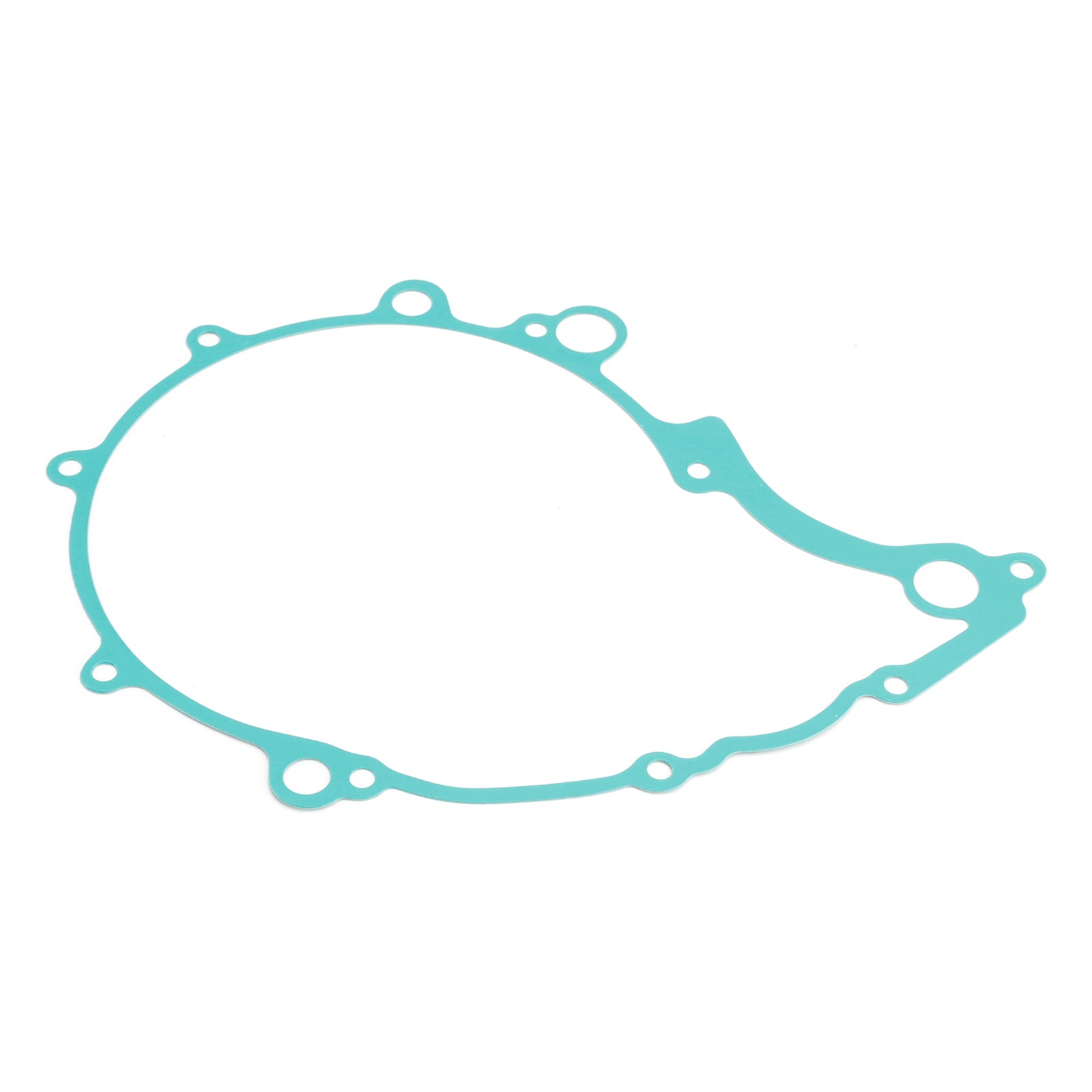

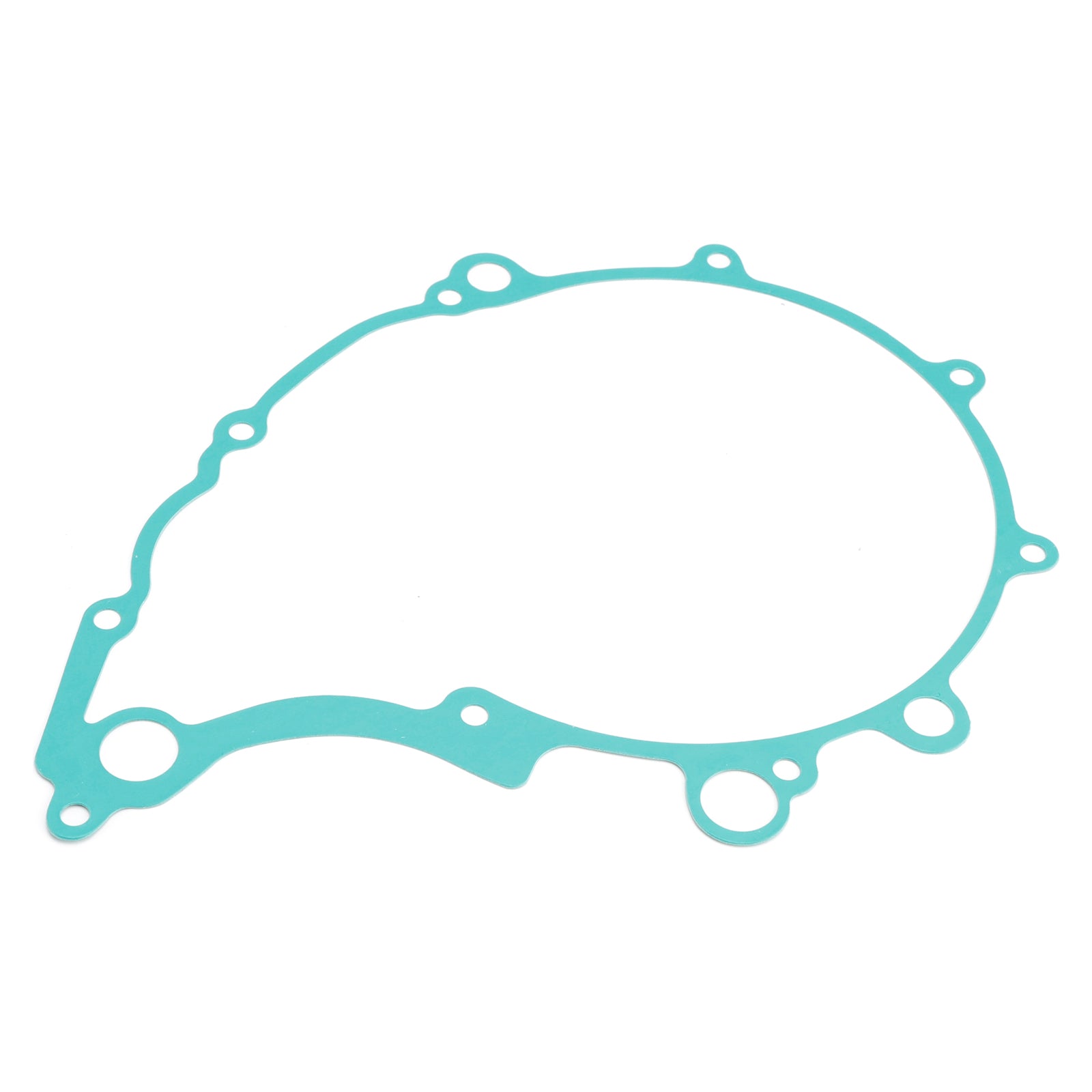

1 x Carterpakking
(Wordt precies zoals afgebeeld geleverd.)
Opmerking:
Voordat u uw nieuwe statorregelaargelijkrichter installeert:
Controleer de AC-uitgang van de stator.
Vervang verbrande of gecorrodeerde connectoren op de stator en de regelaar/gelijkrichter.
Controleer en repareer gesmolten bedrading.
Gebruik hittebestendig diëlektrisch vet op alle connectoren.
Het is mogelijk dat onze stator/regelaar een andere draadkleurcode gebruikt dan uw origineel.
Alle draden zijn in de juiste volgorde geïnstalleerd. Wijzig niets aan de bedradingsconfiguratie.
Deze stator is ontworpen als directe plug-in vervanging en moet als zodanig gebruikt worden.
Gebruik altijd borgmiddel bij het vastschroeven van de stator.
Als uw stator een opneemspoel heeft, zorg er dan bij de installatie altijd voor dat de luchtspleet correct is.
U krijgt precies wat u op de foto's ziet. Als u twijfelt, kunt u ons artikel gerust vergelijken met uw originele onderdeel.
Het aangeboden product is een accessoire of reserveonderdeel en is derhalve geen origineel product van de voertuigfabrikant.
De naam van de voertuigfabrikant wordt uitsluitend vermeld om aan te geven welk product als accessoire of reserveonderdeel wordt aangeboden, om duidelijk te maken voor welk voertuig het aangeboden product geschikt is.
Garantie:
Retourneren: Klanten hebben het recht om binnen 60 dagen na ontvangst van het product een retour aan te vragen
24-uurs online expert: los uw installatie- en productproblemen op
