Beschrijving
BliKVM V3 HAT afstandsbediening blikvm server bediening en onderhoud kvm afstandsbediening pikvm bediening en onderhoud overip
Inleiding tot PiKVM:
PiKVM is een oplossing voor beheer op afstand, gebaseerd op open-source software en hardwaretechnologie. Het kan op afstand verbinding maken met de computer via de Raspberry Pi, de computer in- en uitschakelen of opnieuw opstarten. UEF I/BIOS configureren of zelfs het besturingssysteem opnieuw installeren met behulp van een virtuele cd-rom of flashdrive. U kunt Remote Keyboard and Mouse gebruiken om een toetsenbord, muis en monitor te emuleren en deze vervolgens in een webbrowser weer te geven alsof u rechtstreeks op het externe systeem werkt. Dit is echte toegang op hardwareniveau en is niet afhankelijk van een externe poort, protocol of service!
Productintroductie BliKVM Hat:

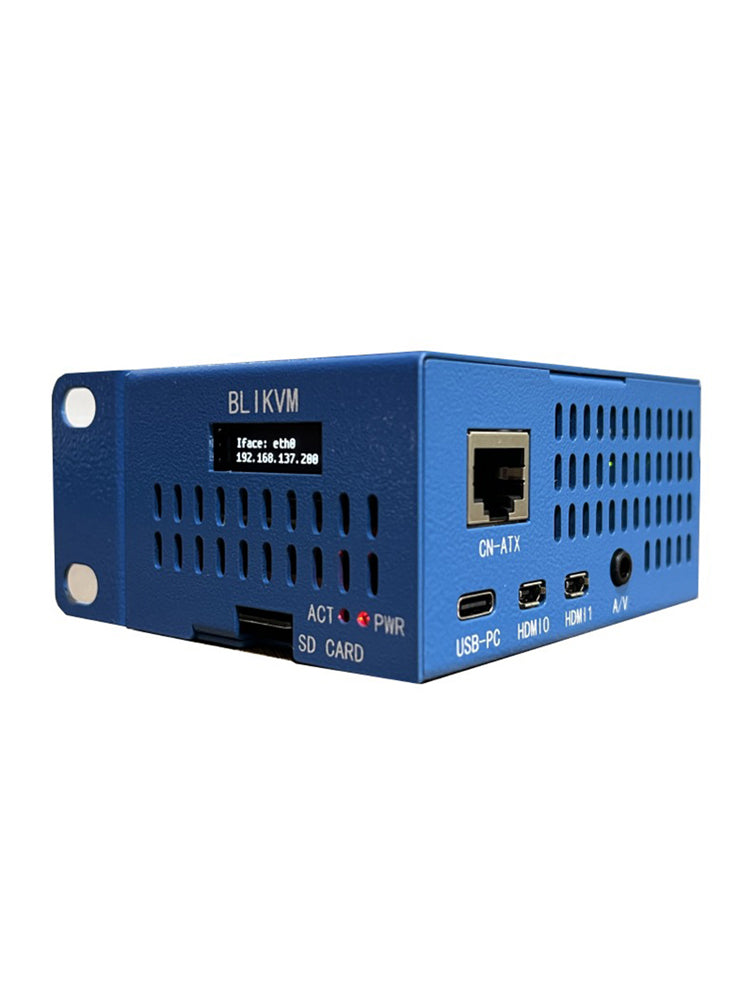

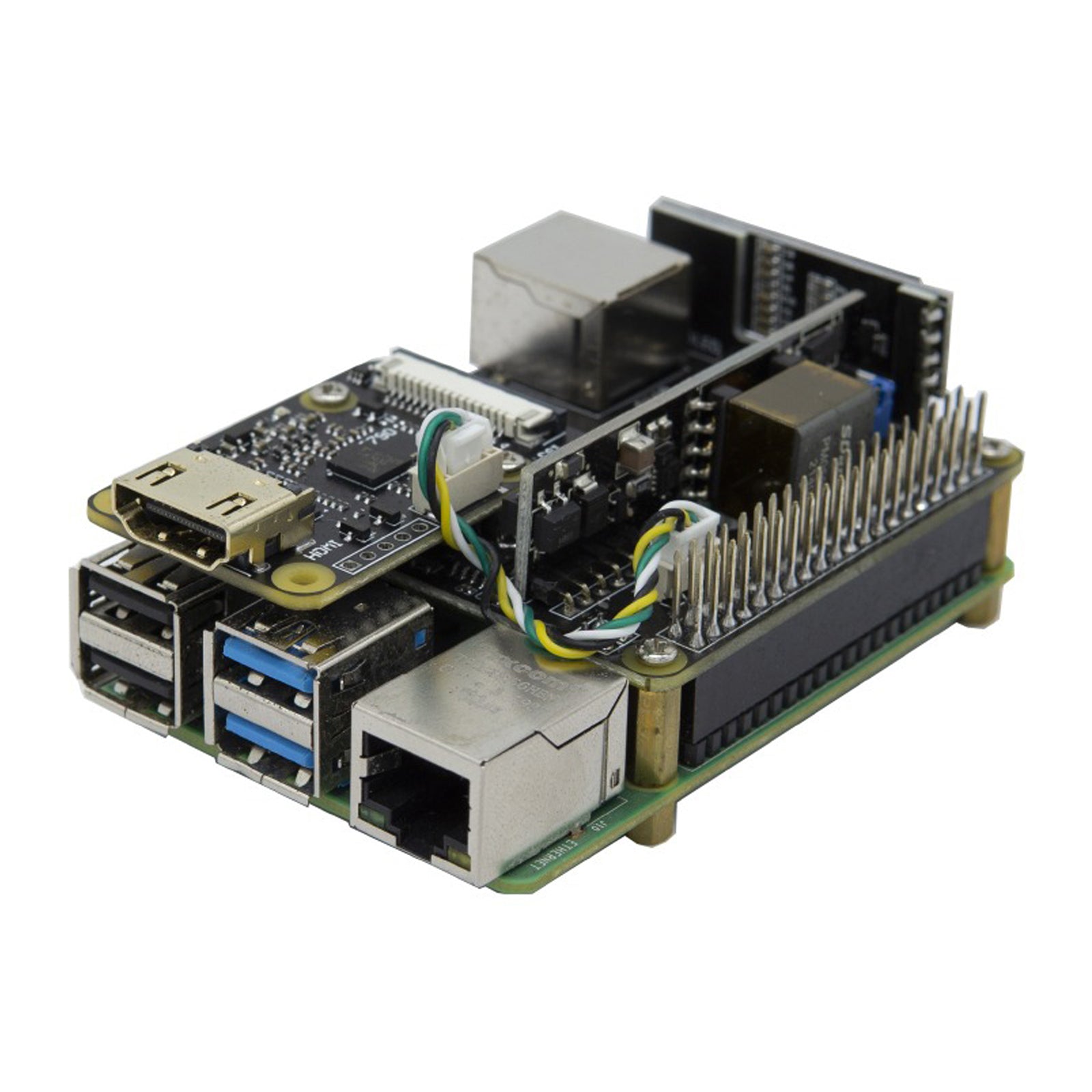

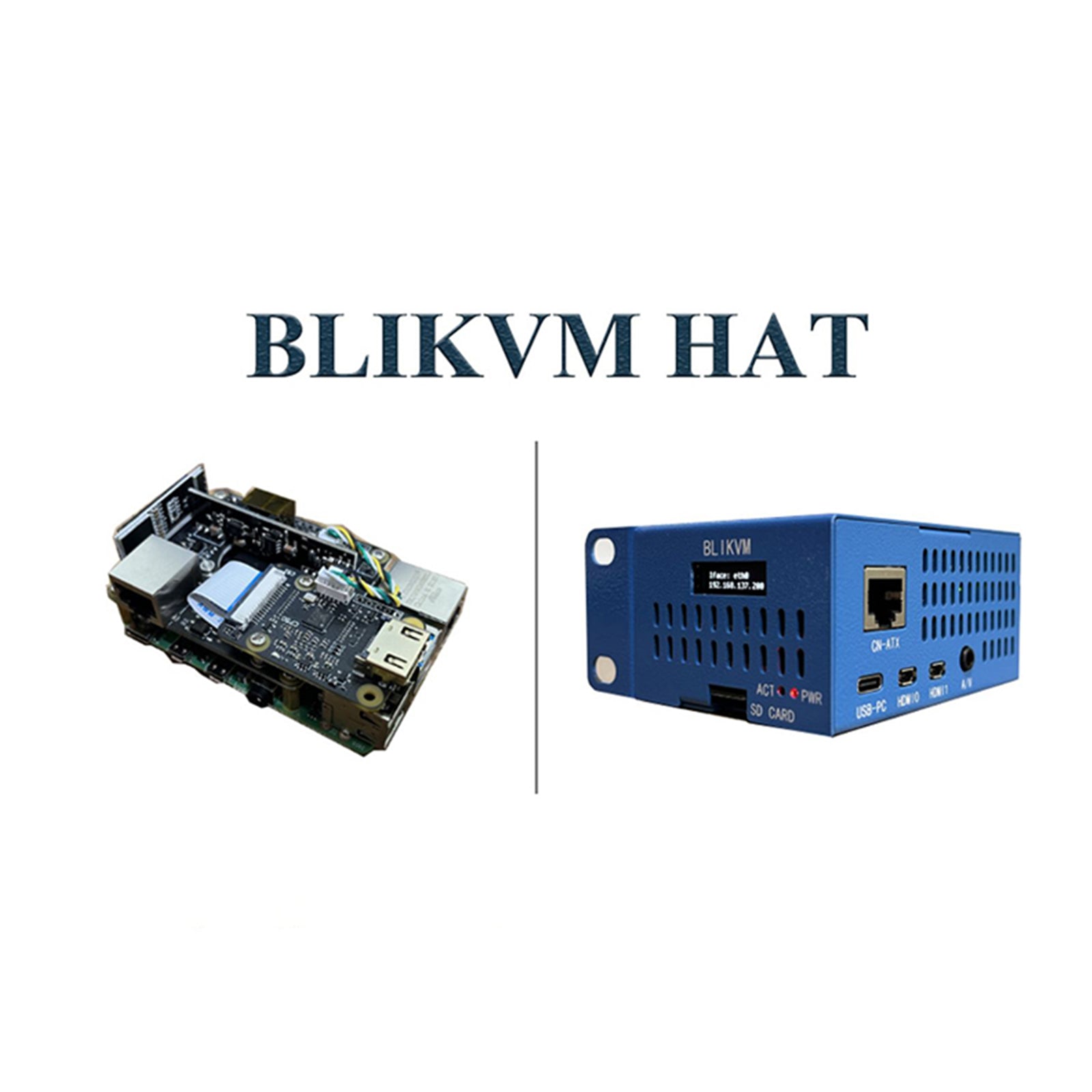

De BliKVM Hat-versie is een hardwarecomponent gebaseerd op de Raspberry Pi 4B en wordt gebruikt voor KVMOverIP. De belangrijkste functies van de Hat zijn onder andere HDMI-video-opname, ATX-besturing, PoE-voeding, OLED-schermweergave en RTC-klok. De Hat wordt geleverd met een metalen behuizing voor bescherming en warmteafvoer. De Hat kan in een 1U-rack worden geïnstalleerd. Ondersteunt zowel Blikvm Mirror als Pikvm Mirror.

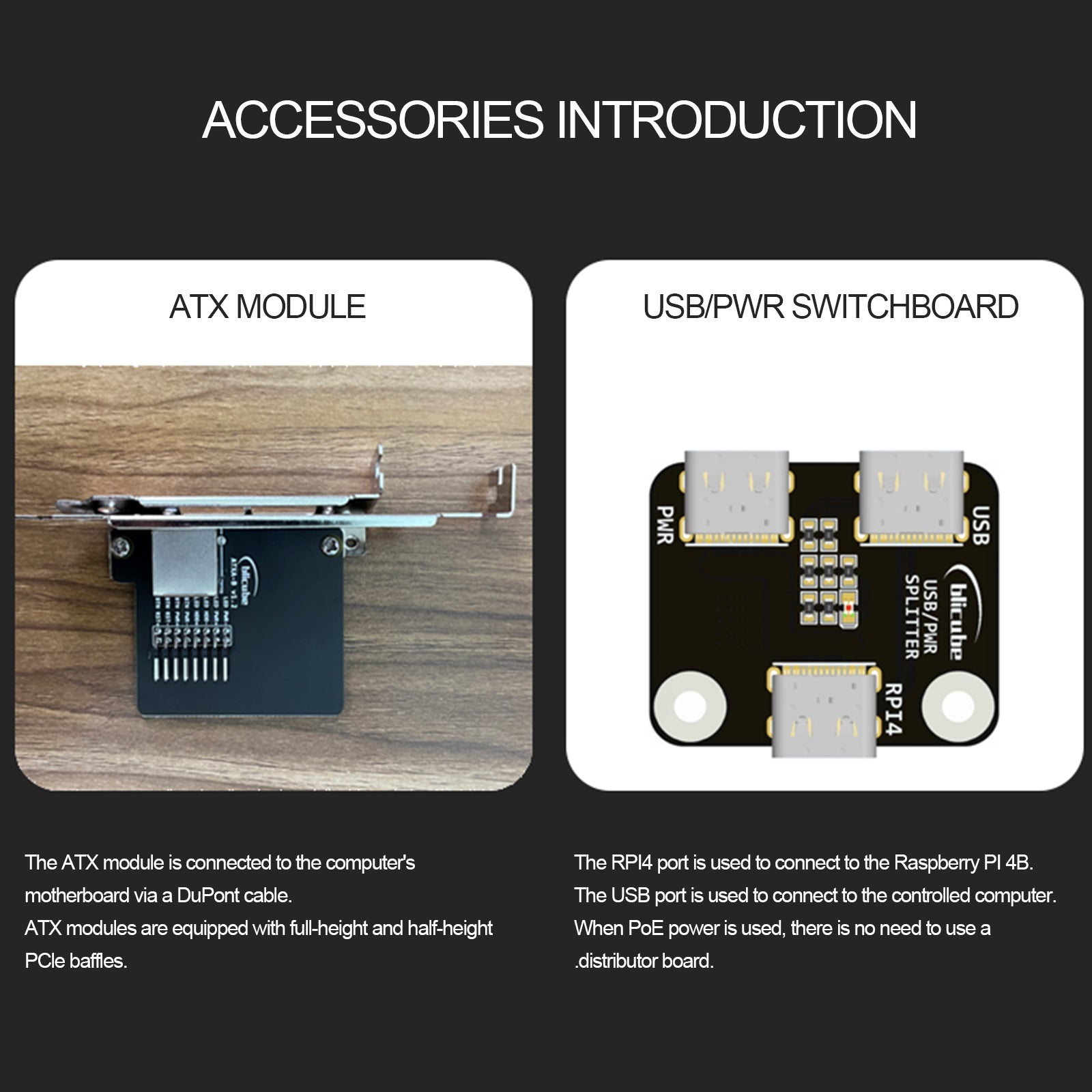

Introductie van accessoires:
ATX-module
De ATX-module is via een DuPont-kabel verbonden met het moederbord van de computer.
ATX-modules worden geleverd met PCle-randen van volledige en halve hoogte.
USB/PWR-verdeelbord
De RPI4-poort wordt gebruikt om verbinding te maken met de Raspberry Pi 4B.
De USB-poort wordt gebruikt om verbinding te maken met de bestuurde computer.
Bij gebruik van PoE-voeding is er geen verdeelbord nodig.

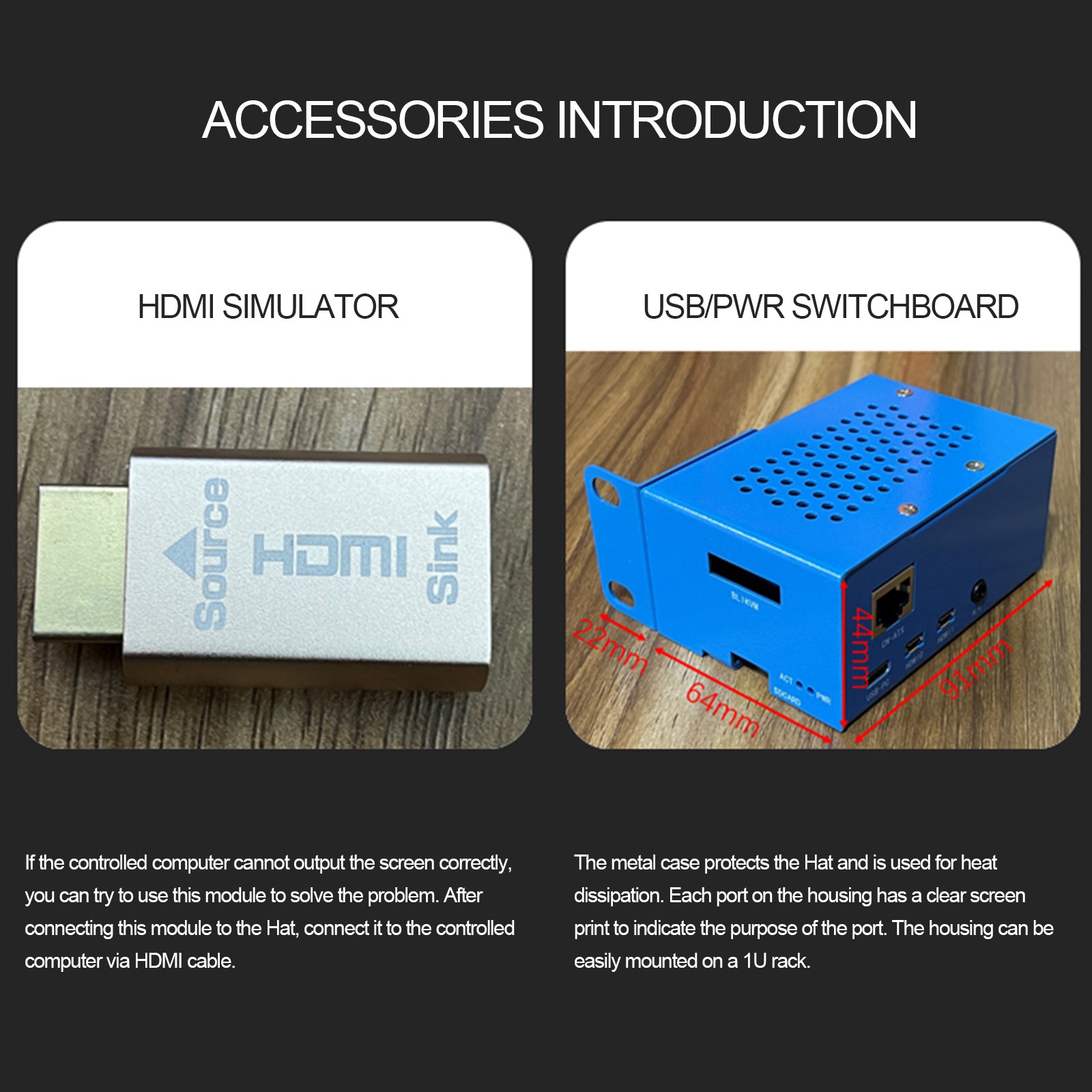

HDMI-simulator
Als de aangestuurde computer het scherm niet correct kan weergeven, kunt u proberen deze module te gebruiken om het probleem op te lossen. Nadat u deze module op de Hat hebt aangesloten, sluit u deze via een HDMI-kabel aan op de aangestuurde computer.
USB/PWR-verdeelbord

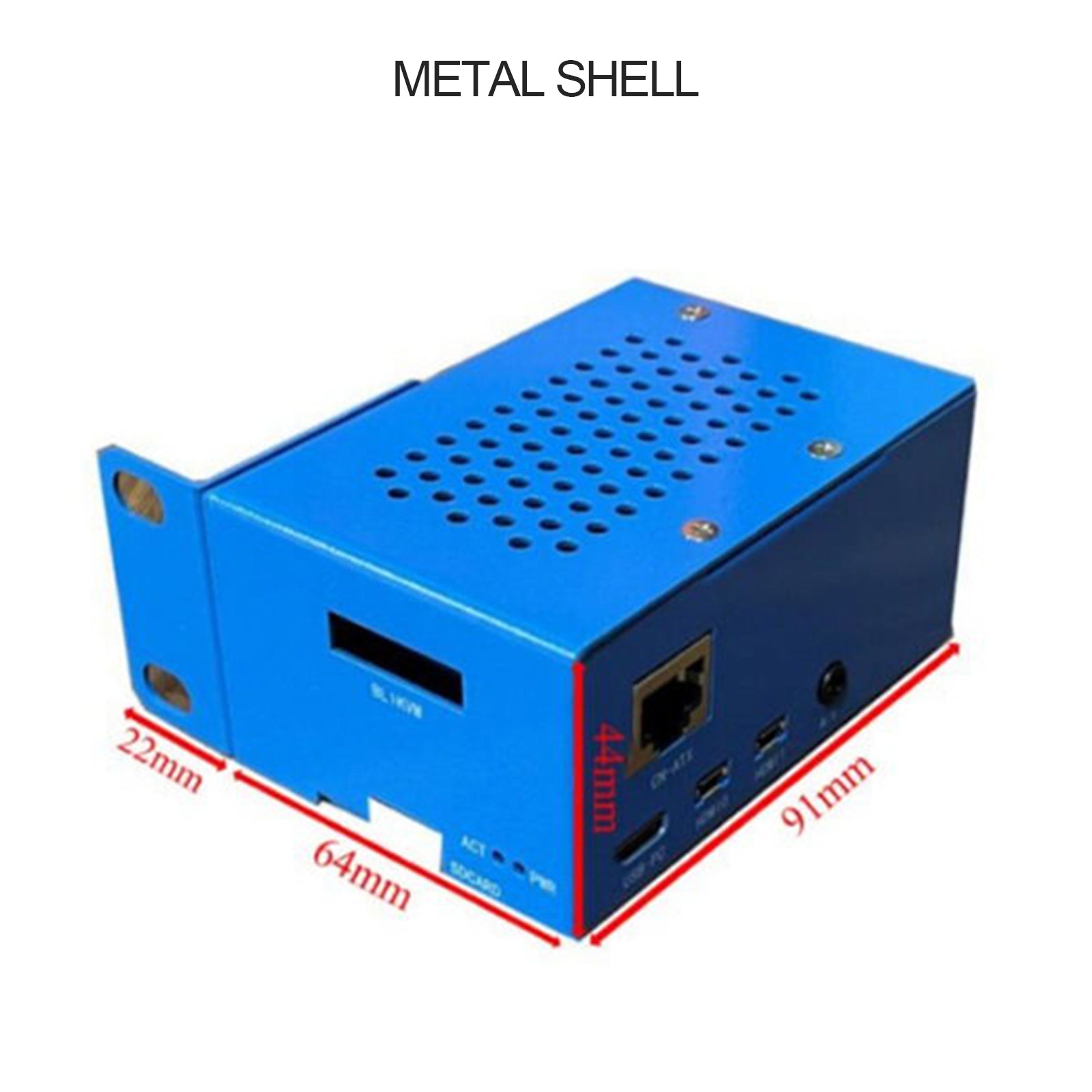

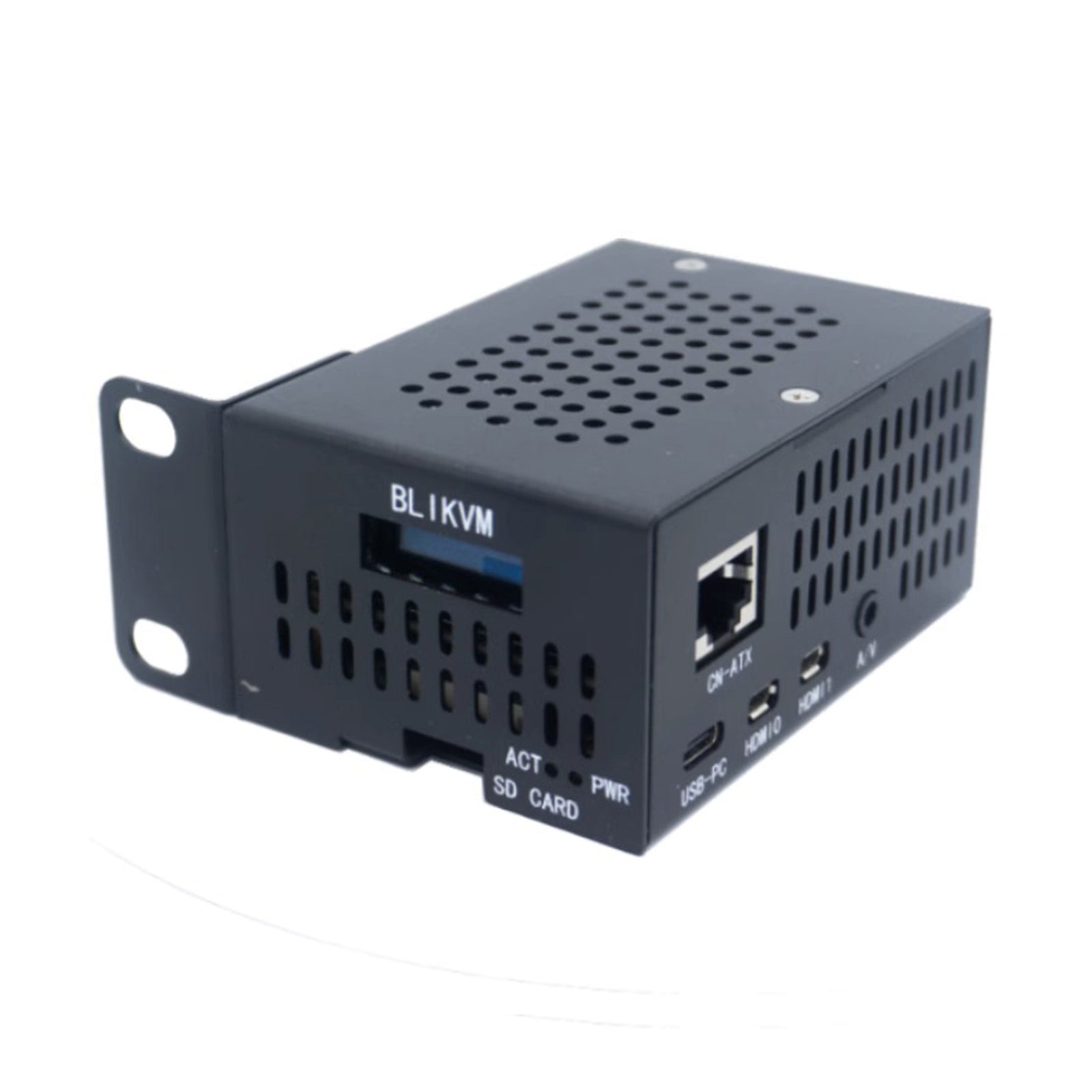

De metalen behuizing beschermt de Hat en dient voor warmteafvoer. Elke poort op de behuizing is voorzien van een transparant zeefdrukpatroon om het doel van deze poort aan te geven. Deze behuizing kan eenvoudig in een 1U-rack worden geïnstalleerd.

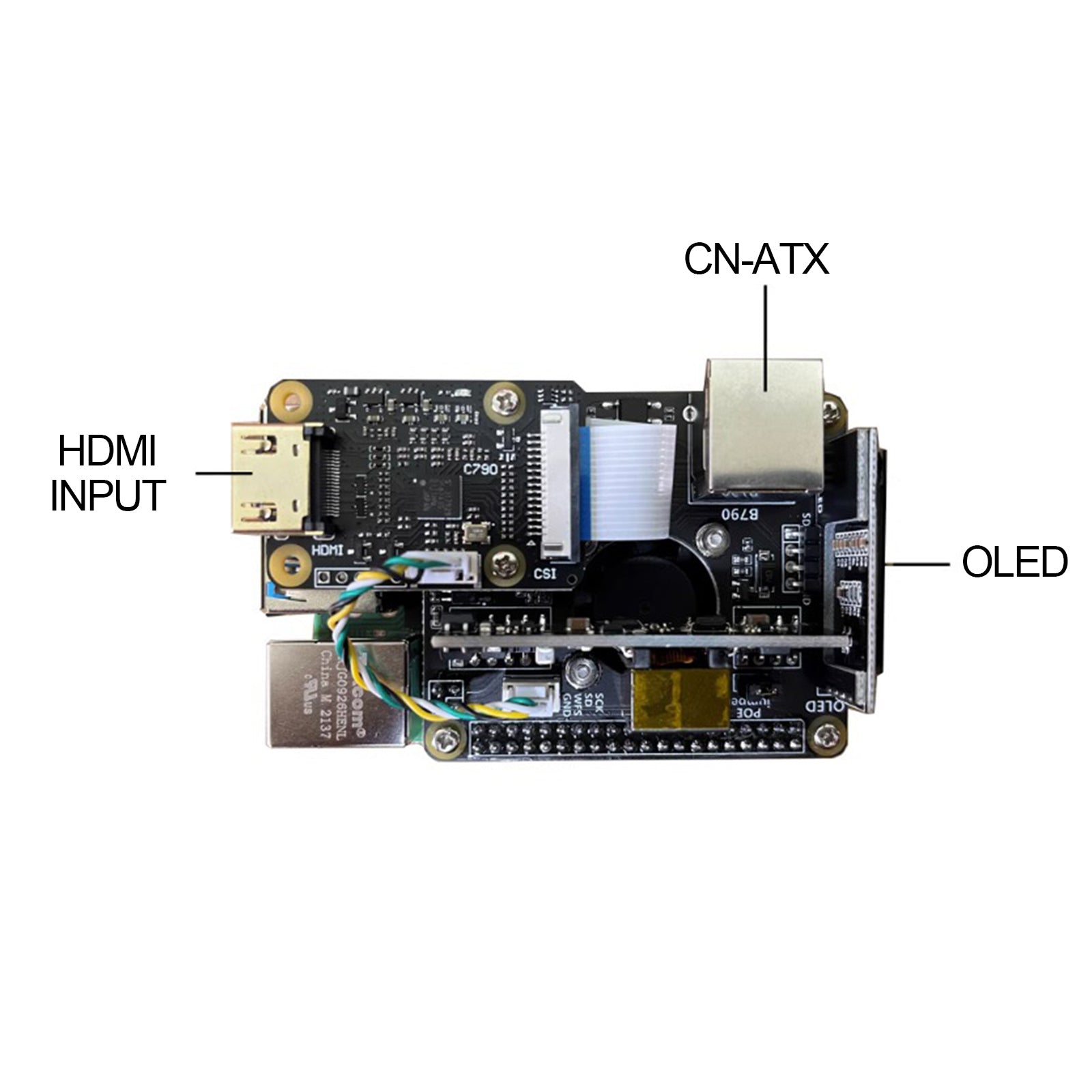

Hardwaredetails:
HDMI-ingang
De bridge-chip is de Toshiba TC358743, die zowel video als audio (I2S) ondersteunt. De maximale invoerresolutie is 1080p@50fps. Fixed Probleem met omgekeerde HDMI-stroomvoorziening.
CN-ATX
De CN-ATX-interface is via een netwerkkabel verbonden met de ATX-adapterkaart (accessoire bij HAT), waarmee de bestuurde computer kan worden in-, uitgeschakeld en opnieuw opgestart.
show
Wit OLED-scherm met een resolutie van 128x32 en een SSD1306-chip. Dit scherm kan de temperatuur, het IP-adres en andere informatie van de Raspberry Pi weergeven.
POE
Standaard: IEEE 802.3af PoE Ingangsspanning: 37-57 VDC Uitgangsvermogen: 5 VDC/2,4 A
Sluit de PoE-jumperkap aan en schakel de PoE-voeding in
fan
De IPKVM HAT bevat een kleine ventilator die via GPIO12 door uw Raspberry Pi wordt aangestuurd.
Realtimeklok
De klokchip is een PCF8563 en wordt via I2C aangestuurd door je Raspberry Pi. De muntvormige batterij is onder de HDMIIN-module geplaatst.

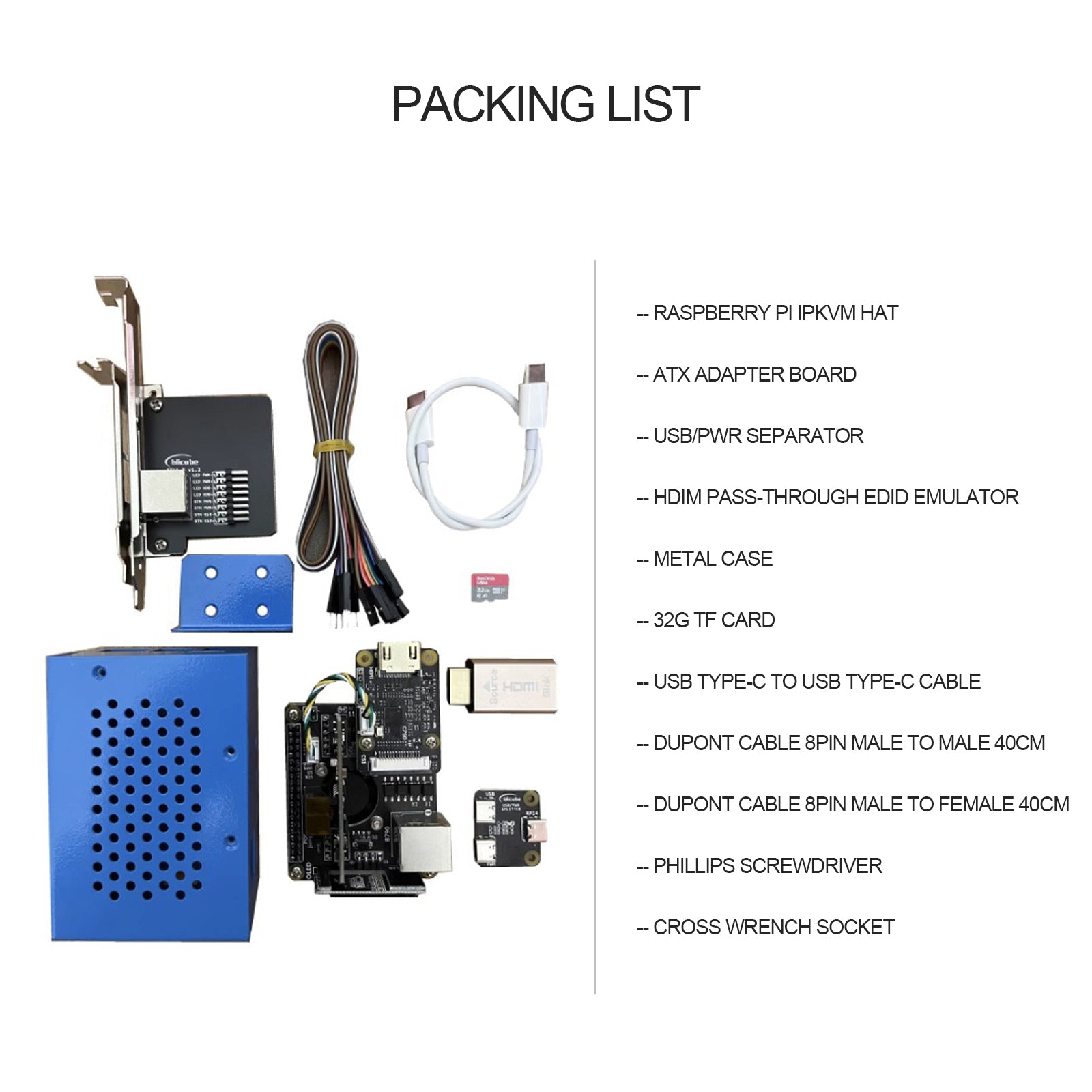

Pakket inbegrepen:
1x Raspberry Pi IPKVM-HAT
1x ATX-adapterkaart
1x USB/PWR-splitter
1x HDMI pass-through EDID-emulator
1x metalen behuizing
1x 32G TF-kaart
1x USB Type-C naar USB Type-C-kabel
1x Dupont kabel 8PIN mannelijk naar mannelijk 40cm
1x Dupont kabel 8PIN mannelijk naar vrouwelijk 40cm
1x kruiskopschroevendraaier
1x kruiskopsleutel
