Description
Trekk:
1: Laget av høykvalitets materiale, mer holdbart.
2: Elektrolytkondensator med høy frekvens og lav motstand, lav motstand, stabil utgang.
3: Modulegenskaper: synkron likerettering, ikke-isolert buck, konstant strøm og konstant spenningsmodul, CC CV lademodul.
4: Bruksområde: høyeffekts LED-konstantstrømsdrift, lading av litiumbatterier (inkludert ferroelektrisk), 4V, 6V, 12V, 14V, 24V batterilading,
Lading av Ni-Cd Ni-MH-batterier (batteripakke), solcellepaneler, vindturbiner.
Justeringsmetode for utgangsstrøm:
1. Juster CV-potensiometeret og still utgangsspenningen til spenningsverdien du trenger i henhold til belastningskravene.
2. Still CC-potensiometeret mot klokken omtrent 30 omdreininger (det vil si, sett utgangsstrømmen til minimum), koble til LED-en, og juster CC-potensiometeret til strømmen du trenger.
For batterilading, etter at batteriet er helt utladet, koble det til utgangen og juster ladestrømstyrken til strømmen du trenger. Jo mer, desto mindre ladestrøm.)
Spesifikasjoner:
Tilstand: 100 % splitter ny
Inngangsspenning: DC6-40V
Utgangsspenning: Kontinuerlig justerbar (1,2–35 VDC) i lang tid under 32 V (egnet for applikasjoner der inngangsspenningen er høyere enn utgangsspenningen og ikke kan økes)
Utgangsstrøm: Maksimum 20A innenfor 15A over lengre tid (legg til en vifte for varmespredning hvis temperaturen på strømrøret overstiger 65 grader, og bruk nedgradering for høyspenningsutgang)
Strømbegrensningsområde: 0,2–20 A (justering) Hvis modulen overstiger 65 grader, må du legge til en vifte.
Minimum frafallsspenning: 3V
Arbeidsfrekvens: 150 kHz
Konverteringseffektivitet: Opptil omtrent 96 % Effektiviteten er relatert til trykkforskjellen og bruksmiljøet
Utgangsrippel: Omtrent 50 mV rippel (ingen støy) 20 M båndbredde (kun for referanse) inngang 24 V målt
Arbeidstemperatur: -10°C til +75°C (Vær oppmerksom på temperaturen på strømrøret under faktisk bruk. Hvis temperaturen er for høy, må du øke varmespredningen eller redusere brukstemperaturen.)
Potensiometerjusteringsretning: Med klokken (økning), mot klokken (reduksjon)
Kortslutningsvern for utgang: Ja (øyeblikkelig beskyttelse) konstant strøm (den innstilte konstante strømverdien kan ikke kortsluttes over lengre tid)
Beskyttelse mot omvendt polaritet på inngang: Ingen,
Utgang anti-tilbakestrømning: Ingen, for selvladede eller induktive laster kreves et eksternt 2-polet rør!
Kablingsmetode: Terminalblokk

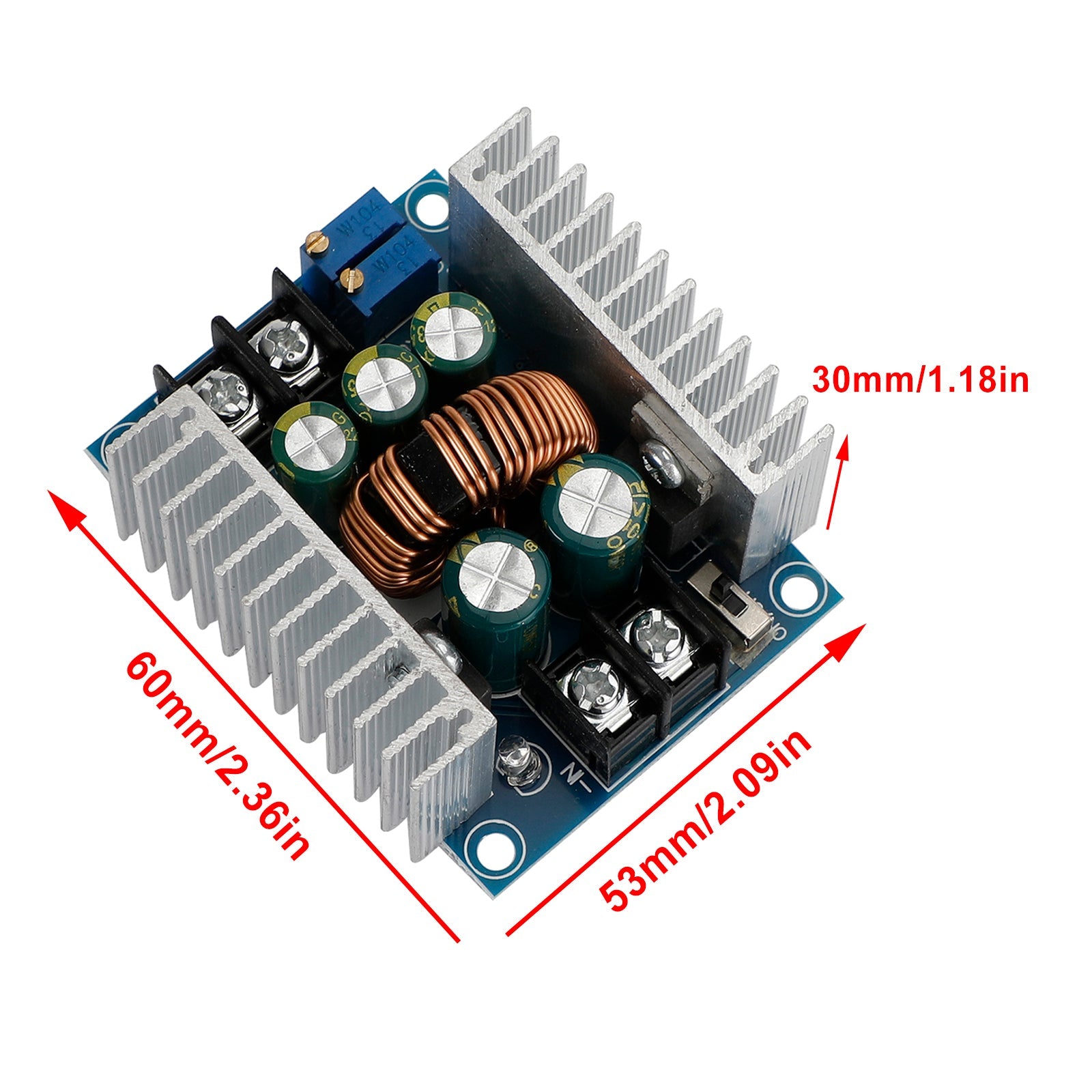

Modulstørrelse: 60*53*30 mm/2,36*2,09*1,18 tommer

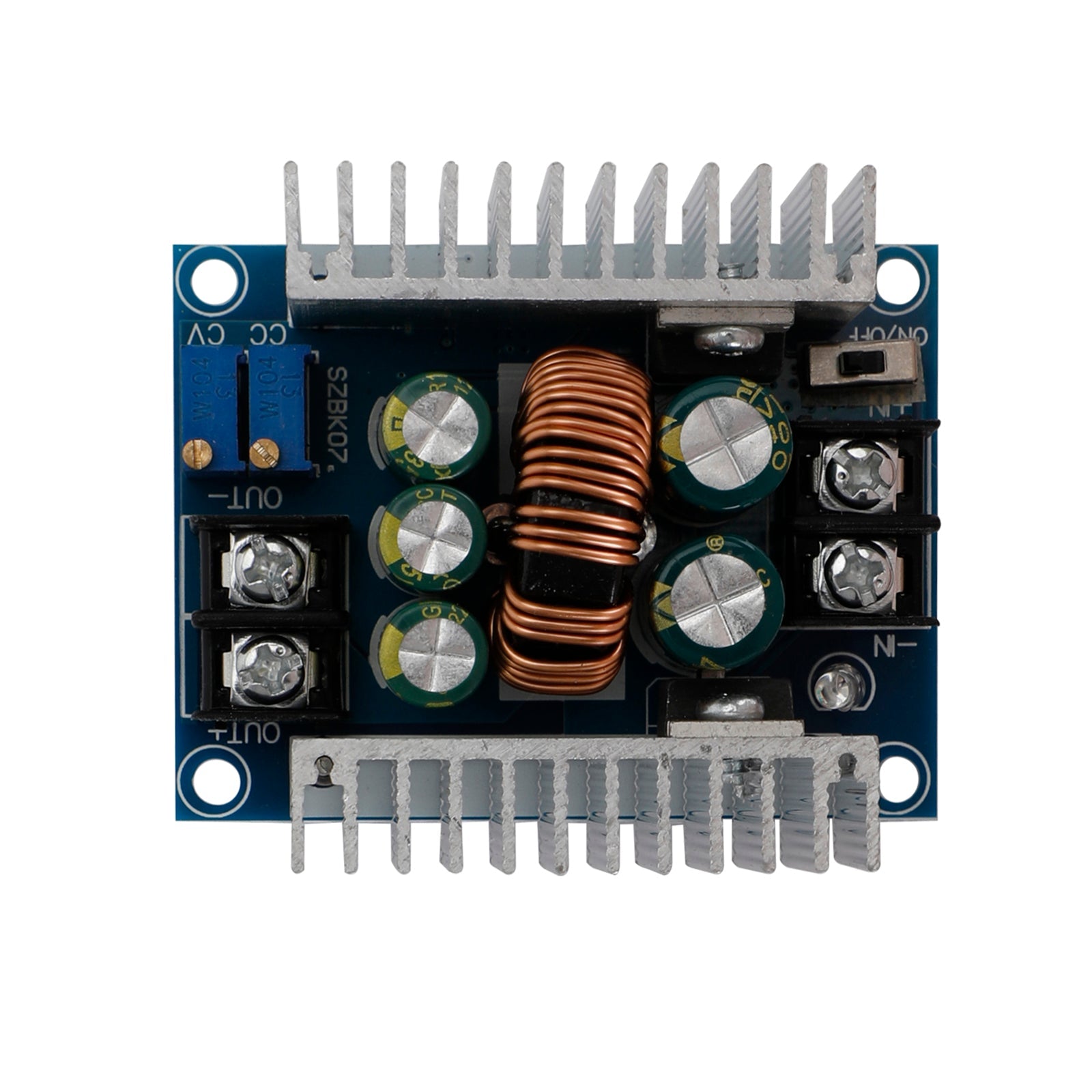

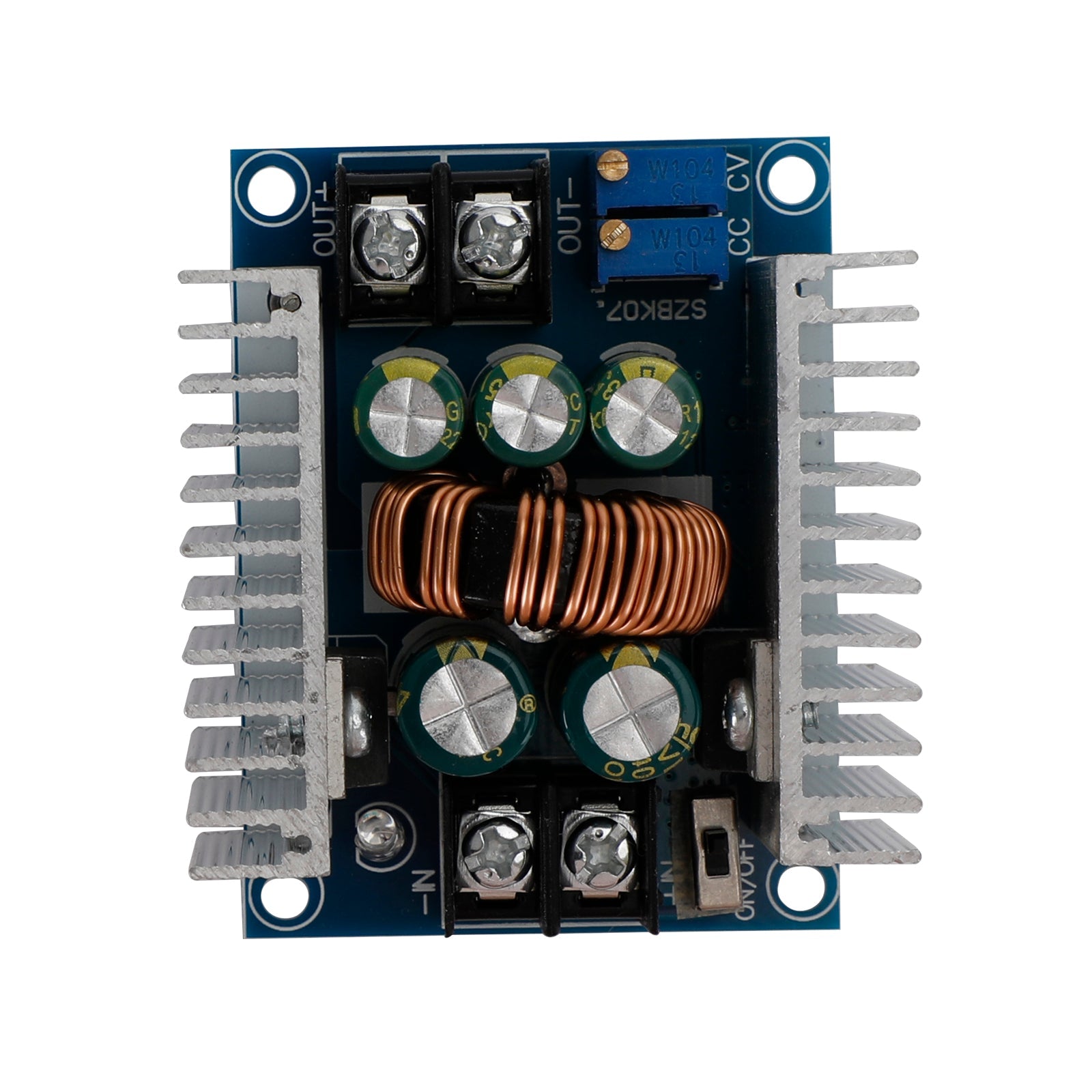

Kablingsinstruksjoner:
OUT+: positiv utgang
UT-: negativ utgang
+INN: positiv inngang
-INN: Skriv inn et negativt tall
CV: Regulering av utgangsspenning
CC: regulering av utgangsstrøm
EN: Aktivering, lavt nivå lukker utgang; Pause, høyt spenningsnivå aktivt
Når inngang og utgang er jordet, er konstant CV-utgangsspenning uten belastning, konstant CC-utgangsstrøm
Note:
1. Vennligst tillat 1-3 mm forskjell på grunn av manuell måling.
2. Fargen på varen som vises på bildene kan avvike litt på dataskjermen din, siden skjermene ikke er kalibrert på samme måte.
Pakken inkludert:
1 x konverter
