Opis

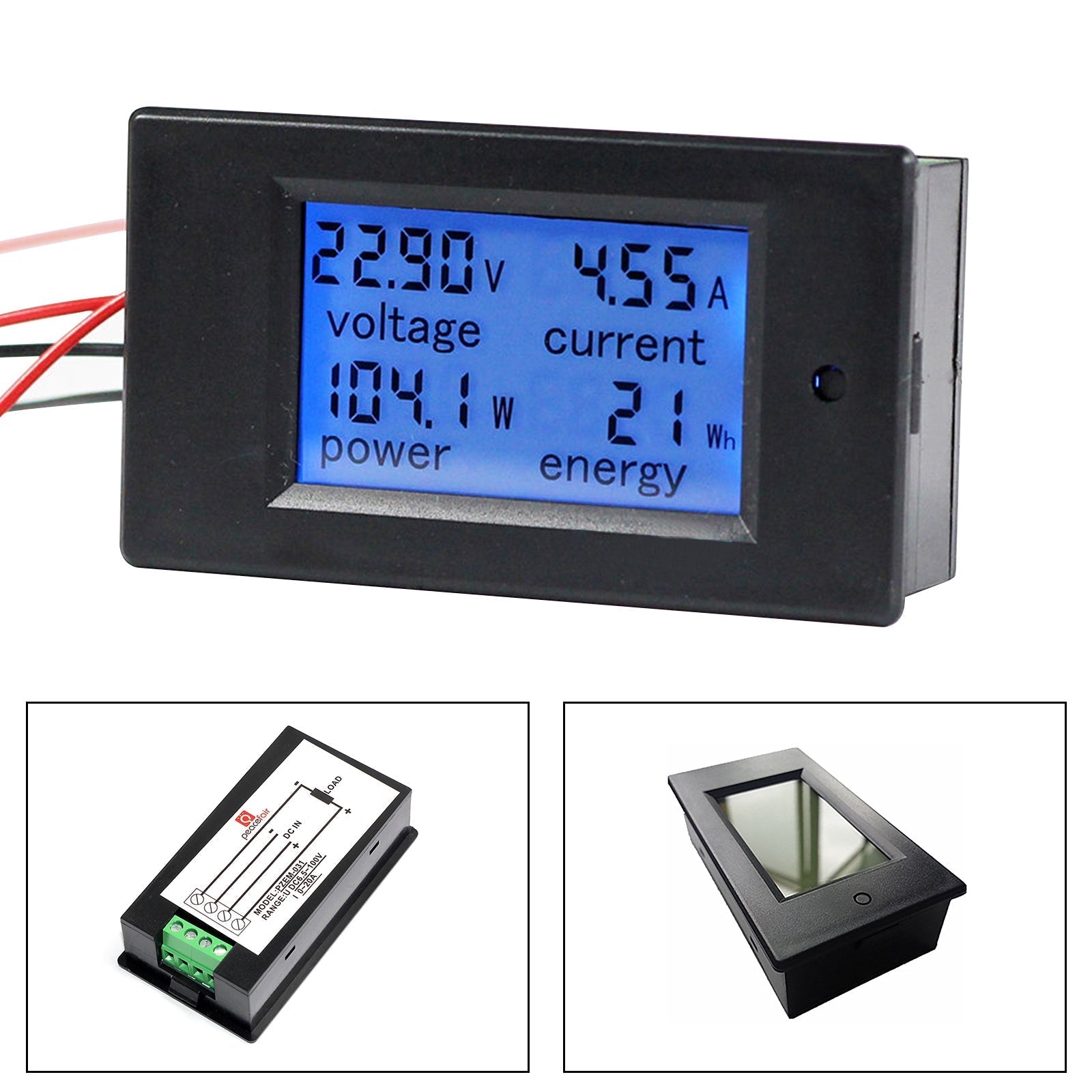

Merač napätia a prúdu DC 100A
Funkcia:
1: Funkcia merania elektrických parametrov (napätie, prúd, činný výkon, energia)
2: Funkcia alarmu napätia (prah alarmu prepätia, podsvietenie a blikanie napätia pre alarm).
3: Funkcia resetovania energetického kľúča.
4: Ukladanie údajov po vypnutí.
5: Veľkoplošný LCD displej (súčasne zobrazuje napätie, prúd, činný výkon a energiu)
6: Funkcia podsvietenia.
Špecifikácie:
Rozsah merania napätia: DC 6,5 ~ 100V
Rozsah merania prúdu: DC 0 ~ 100A (max. výkon 10kW)
Rozsah merania kWh: 0 ~ 9999 kWh
Meranie kWh je nevolatilné aj pri prerušení napájania. Dá sa vynulovať pomocou tlačidla reset.
Prevádzková teplota: -10 °C ~ 65 °C
Prevádzková vlhkosť: 10~85% relatívnej vlhkosti
Modré podsvietenie môžete manuálne zapnúť/vypnúť.
Formát zobrazenia:
Výkon:
v rámci 1 kW je formát zobrazenia 0,0 ~ 999,9 W;
Pri výkone 1 kW a viac je formát zobrazenia 1000 ~ 9999 W.
Energia:
V rámci 10 kWh je formát zobrazenia 0~9999 Wh;
Pri spotrebe 10 kWh a viac sa zobrazuje formát 10~9999 kWh.
Napätie:
Formát zobrazenia: 6,50 ~ 99,99 V
Aktuálne:
Formát zobrazenia: 0,00 ~ 99,99
O nastavení:
1. Ovládanie podsvietenia
Krátkym stlačením tlačidla zapnete alebo vypnete podsvietenie, podsvietenie má pamäťovú funkciu, ktorá dokáže uložiť stav zapnutia alebo vypnutia pri vypnutí.
2. Obnovte energiu
Krok 1: Dlho stlačte tlačidlo, kým sa v oblasti displeja napájania nezobrazí „CLr“, potom tlačidlo uvoľnite.
Krok 2: V tomto momente energia bliká, čo signalizuje stav resetovania energie. Ak znova krátko stlačíte tlačidlo, hodnota energie sa vymaže a stav resetovania sa ukončí.
Krok 3: Ak do 5 sekúnd nevykonáte žiadnu operáciu, znamená to, že hodnota energie sa nevymazala a zariadenie ukončí stav resetovania.
3. Nastavte prahovú hodnotu alarmu napätia
Krok 1: Dlho stlačte tlačidlo, kým sa v oblasti displeja napájania nezobrazí „SET“, potom tlačidlo uvoľnite.
Krok 2: Po vstupe do tohto stavu sa v oblasti napätia zobrazí aktuálna hodnota alarmu vysokého napätia, v oblasti prúdu sa zobrazí aktuálna hodnota alarmu nízkeho napätia a posledná číslica začne blikať. Potom môžete krátko stlačiť tlačidlo pre zvýšenie hodnoty o 1. Ak po dobu 3 sekúnd nevykonáte žiadnu operáciu, číslica sa automaticky prepne z hodnoty alarmu vysokého napätia na hodnotu alarmu nízkeho napätia. Celkovo je k dispozícii šesť číslic. Rozsah prahu alarmu napätia je 6,5～99,9V.
Krok 3: Po dokončení nastavenia dlho stlačte tlačidlo, kým sa na obrazovke nezobrazí „PASS“, čo znamená, že nastavenie bolo úspešné a režim nastavenia sa automaticky ukončí.
4. Vyberte merací rozsah (ak máte prúdový bočník 100 A/50 A, rozsah merania prúdu merača je možné prepínať medzi 50 A a 100 A.)
Krok 1: Dlho stlačte tlačidlo, kým sa v oblasti napájania nezobrazí „Curr“, potom tlačidlo uvoľnite.
Krok 2: V tejto chvíli sa v oblasti prúdu zobrazuje „100 A“. Krátkym stlačením tlačidla prepínajte medzi „100 A“ a „50 A“. Zobrazí sa rozsah externého bočníka 100 A/75 mV alebo 50 A/75 mV. Upozorňujeme, že tento merač dokáže používať iba tieto dve špecifikácie bočníka.
Krok 3: Dlhým stlačením tlačidla ukončíte režim nastavenia alebo po 3 sekundách bez vykonania žiadnej činnosti sa nastavenia automaticky uložia a režim nastavenia sa ukončí.
Poznámka:
1. V dôsledku manuálneho merania povoľte rozdiel 1-3 mm.
2. Tento modul je vhodný do interiéru, nepoužívajte ho vonku.
3. Použité zaťaženie by nemalo prekročiť menovité napätie, prúd.

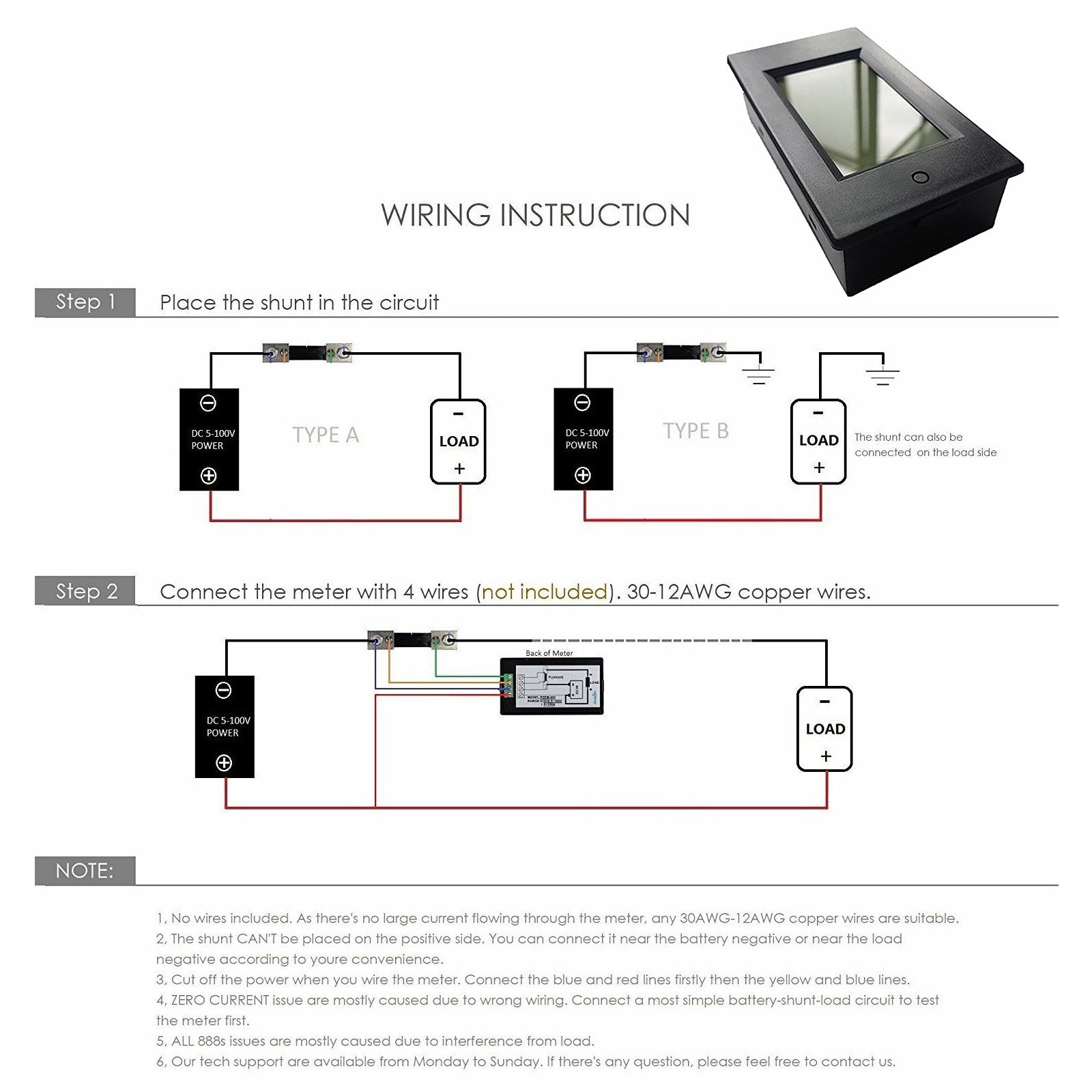

4. Poradie zapojenia nemôže byť nesprávne.
Balenie obsahuje:

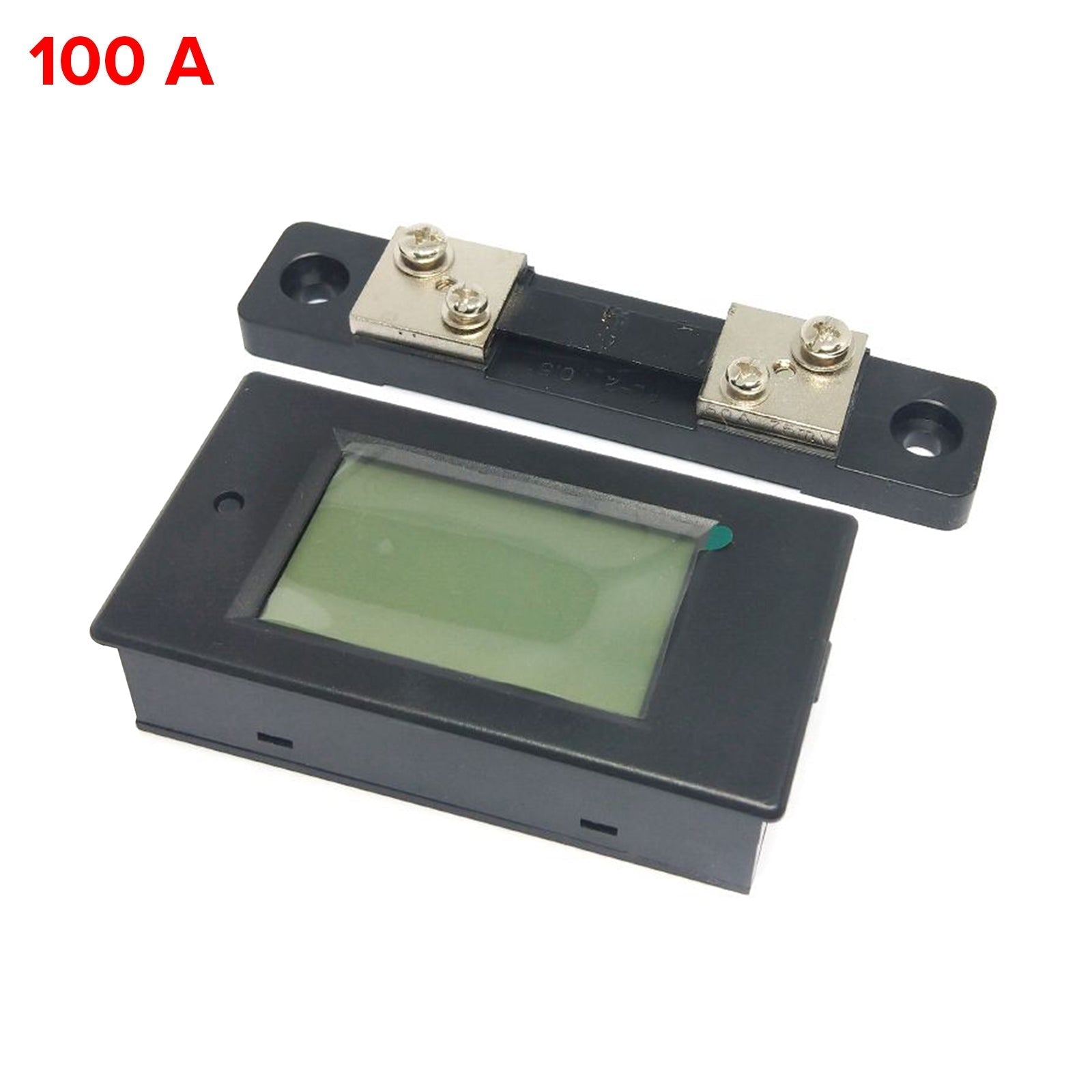

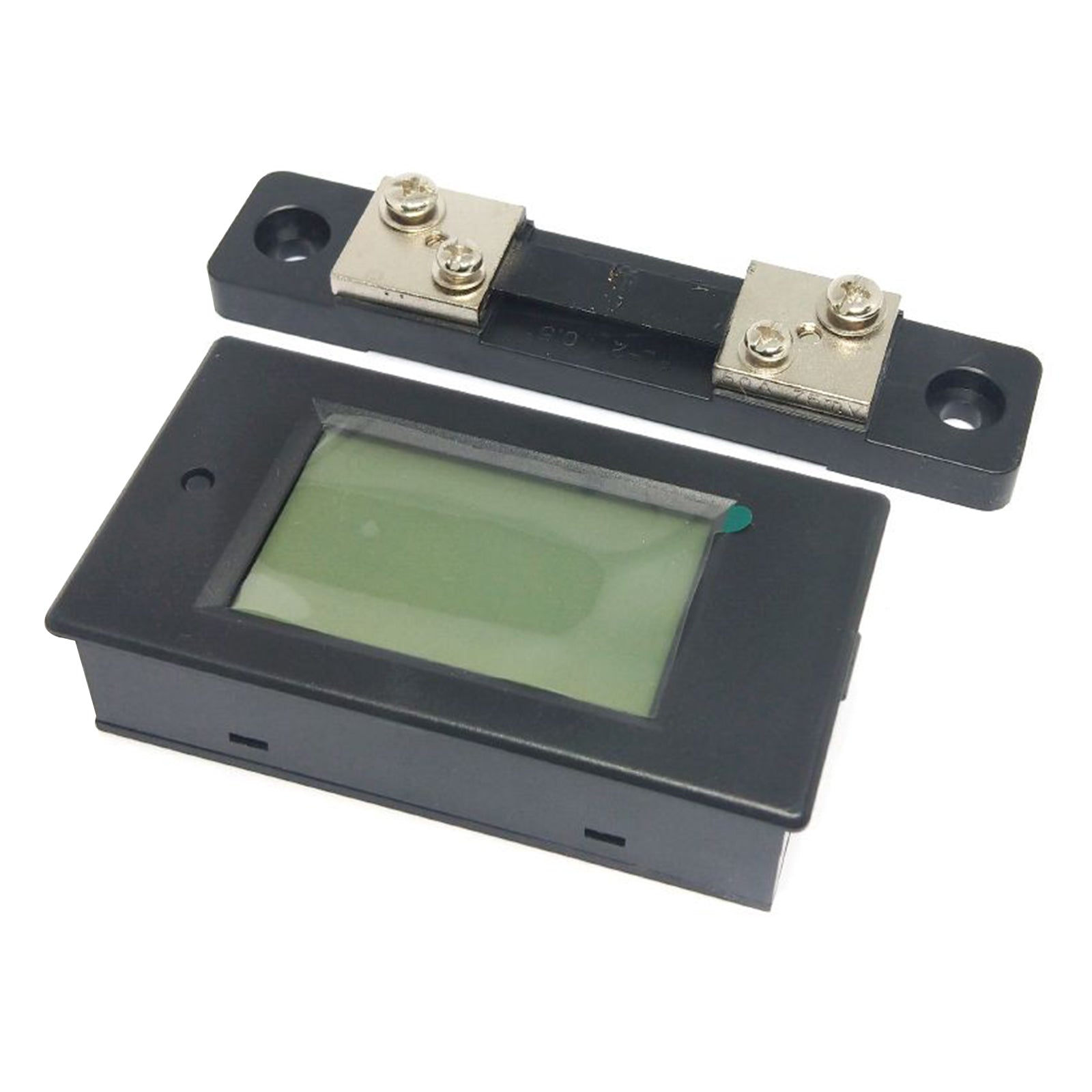

1x 100A LCD panelový DC merač výkonu (vrátane bočníka)
