Opis

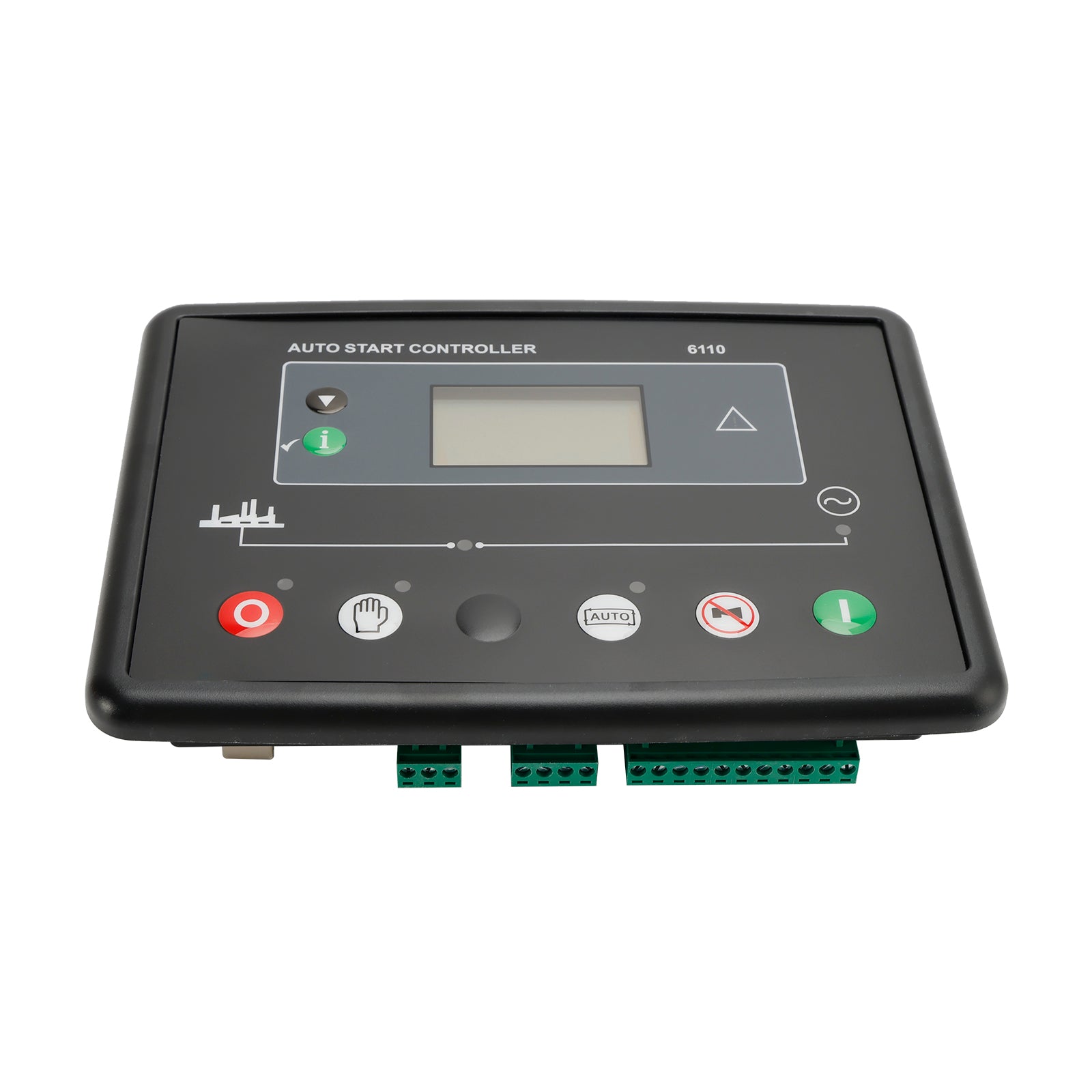

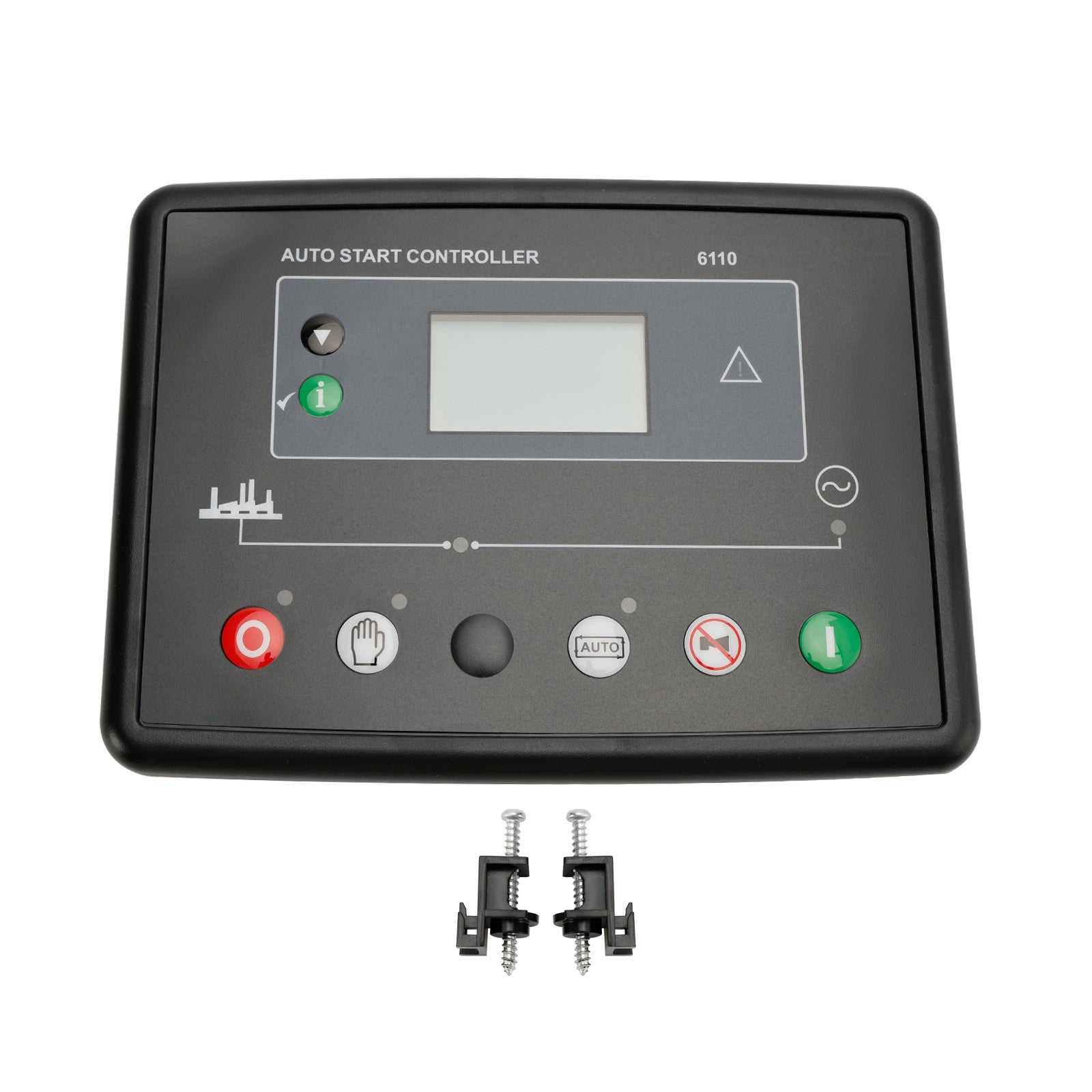

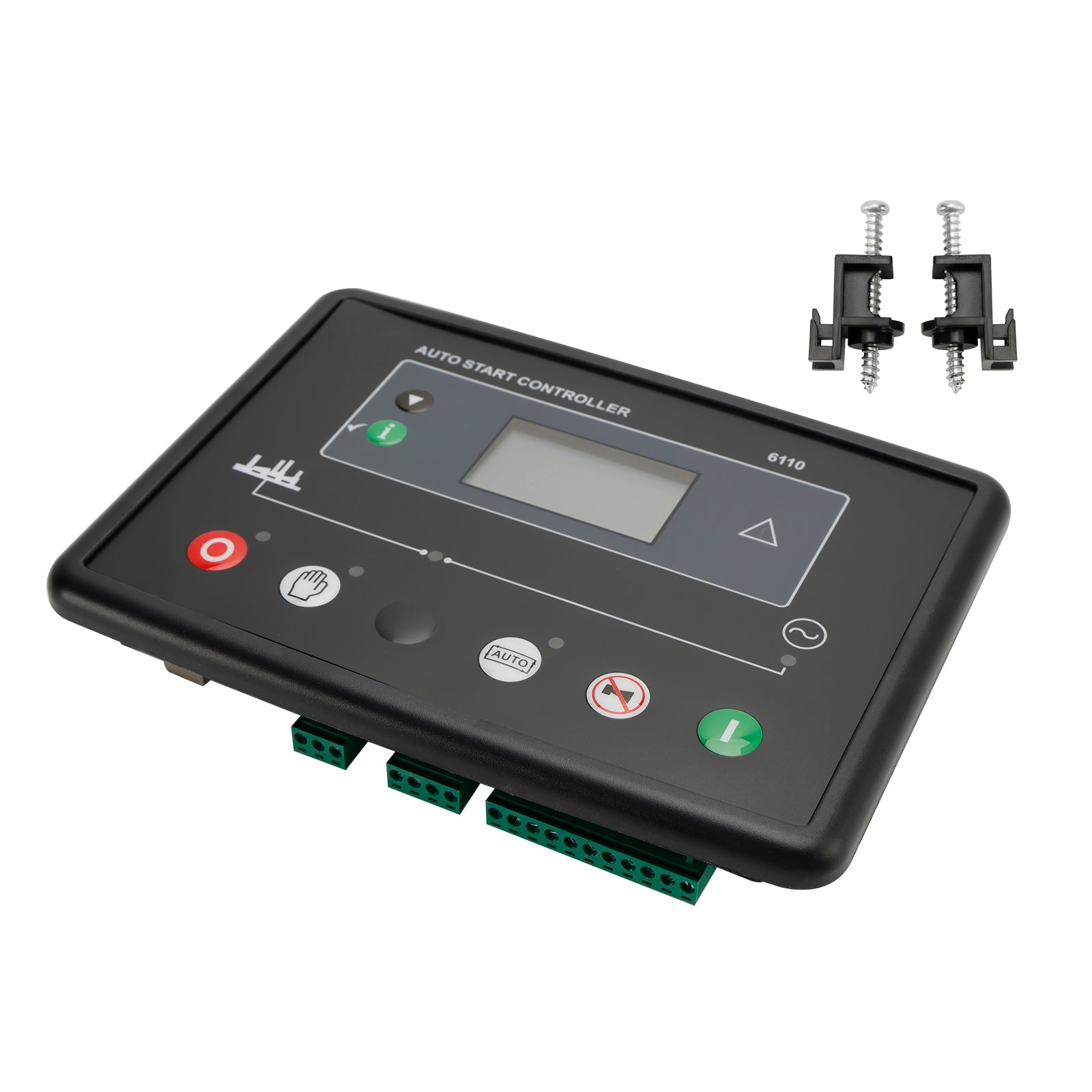

Pre panel riadiaceho modulu elektronického ovládača Deepsea DSE6110 6110
DSE6110 je riadiaci modul automatického štartu vhodný pre širokú škálu aplikácií s jedným generátorovým agregátom.
Monitorovanie rýchlosti, frekvencie, napätia, prúdu, tlaku oleja, teploty chladiacej kvapaliny a hladiny paliva, moduly
zobrazí varovania, informácie o vypnutí a stave motora na podsvietenom LCD displeji a osvetlenej LED dióde.
Kľúčové vlastnosti:
- Veľký podsvietený textový LCD displej
-Viaceré jazyky zobrazenia
-LED a LCD indikácia alarmu
-Režim úspory energie
-K dispozícii sú verzie CAN a magnetický snímač/alternatívne verzie (uveďte pri objednávke)
-Konfigurácia PC a predného panela
-6 digitálnych vstupov
-3 analógové vstupy
-6 výstupov (4 konfigurovateľné na magnetickom snímači/alternatívnej verzii, 6 konfigurovateľných na CAN verzii)
- Konfigurovateľné časovače a budíky
-Alternatívna konfigurácia
-Záznam udalostí (10)
-Vstup diaľkového štartu
-Monitorovanie 3-fázového generátora
-Monitorovanie a ochrana prúdu
-Monitorovanie napätia batérie
- Predhrievanie motora
-Počítadlo hodín
-Komplexné vypnutie alebo varovanie v prípade poruchy
Kľúčové výhody:
-Počítadlo hodín poskytuje presné informácie pre monitorovanie a intervaly údržby
-Užívateľsky prívetivé nastavenie a rozloženie tlačidiel
-Súčasne sa monitoruje viacero parametrov motora
-Modul je možné konfigurovať tak, aby vyhovoval individuálnym aplikáciám
-Kompatibilné so širokou škálou CAN motorov
-Používa počítačový softvér DSE Configuration Suite pre zjednodušenú konfiguráciu
-Krytie IP65 (s voliteľným tesnením) ponúka zvýšenú odolnosť voči vniknutiu vody
-Bezlicenčný softvér pre PC
Špecifiká:
Stav: 100% úplne nový
Prevádzkové napätie: DC 8,0 V až DC 35,0 V, nepretržité napájanie
Spotreba energie: &3 W (pohotovostný režim:&l;2W)
Vstupný rozsah alternátora:
15V – 360V AC (fáza N)
3-fázový 4-vodičový: 26V-620V AC (fázový-fázový)
3-fázový 3-vodičový: 15 V – 360 V AC (fáza – N)
Jednofázový 2-vodičový: 15 V – 360 V AC (ph-N)
Frekvencia alternátora: 50/60 Hz
Napätie snímača rýchlosti: VPP 2,2 – 100 Vpp (špička po špičke)
Frekvencia snímača rýchlosti: 10000 Hz (max.)
Výstup štartovacieho relé: Výstup napájacieho napätia ovládača 16A
Výstup palivového relé: 16A výstup napájacieho napätia ovládača
Programovateľný reléový výstup 1: 7A 250VAC beznapäťový výstup
Programovateľný reléový výstup 2: 7A 50VAC beznapäťový výstup
Programovateľný reléový výstup 3: 16A 250VAC beznapäťový výstup
Programovateľný reléový výstup 4: 16A 250VAC beznapäťový výstup
Rozmery puzdra: 216 x 158 x 43 mm/8,5 x 6,2 x 1,5 palca
Výrez panela: 192 x 132 mm/7,6 x 5,2 palca
C.T.: sekundárny prúd 5A
Pracovná teplota: -25~+70 芒聞聝
Vlhkosť: 20~90%
Skladovacia teplota: -40~+85 芒聞聝
Úroveň ochrany:
IP55: keď je medzi ovládačom a panelom nainštalované vodotesné gumené tesnenie.
IP42: ak medzi ovládačom a panelom nie je nainštalované vodotesné gumené tesnenie.
Objekt izolačnej intenzity: vstup/výstup/výkon
Norma cenovej ponuky: IEC688-1992
Testovací spôsob: AC 1,5 kV/1 min, zvodový prúd: 3 mA
Poznámka:
1. V dôsledku manuálneho merania povoľte rozdiel 1-3 mm.
2. Z dôvodu rozdielu v osvetlení a obrazovke sa farba položky môže mierne líšiť od obrázkov.
Balenie obsahuje:
1 x Pokyny k produktu
1 x Panel riadiaceho modulu elektronického ovládača
