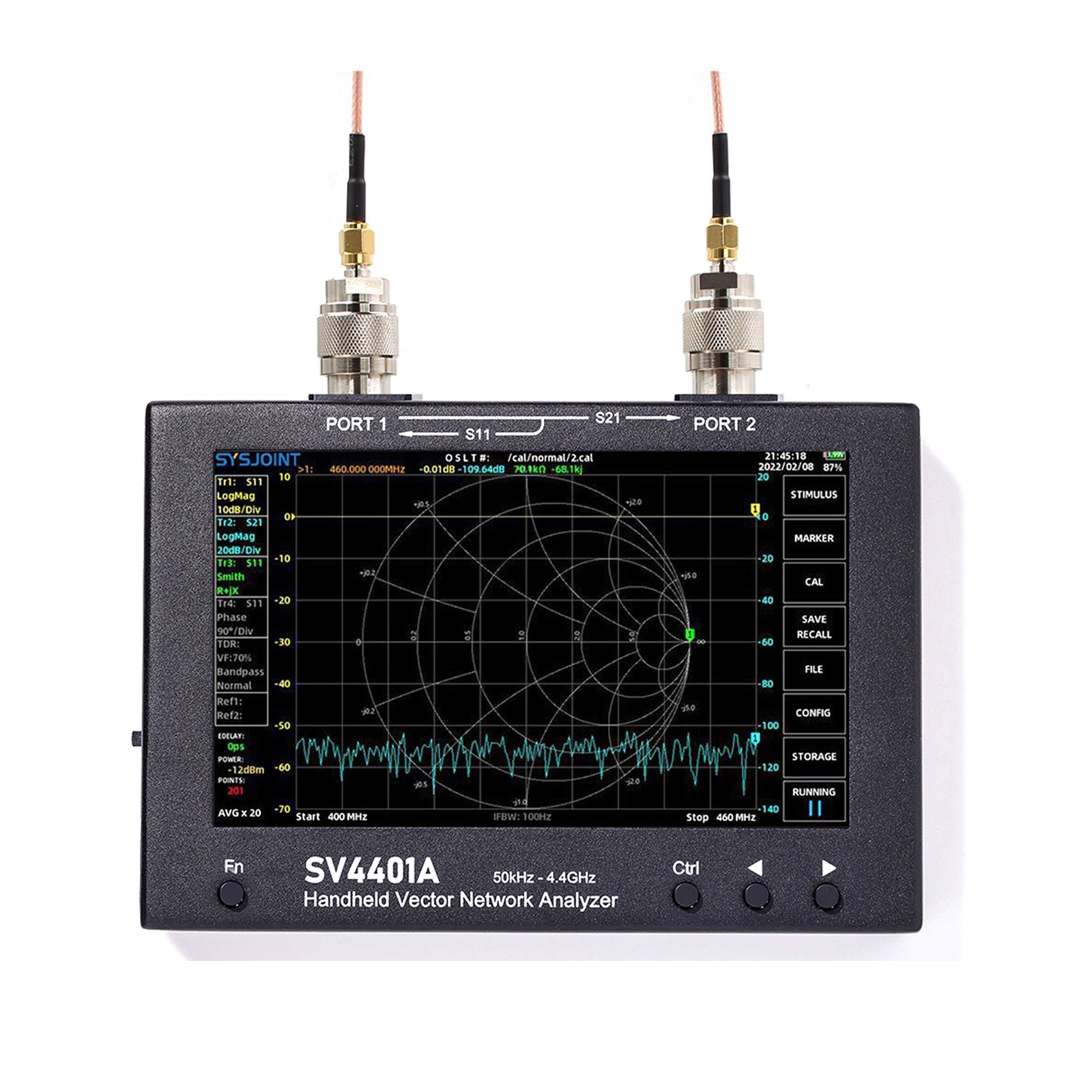

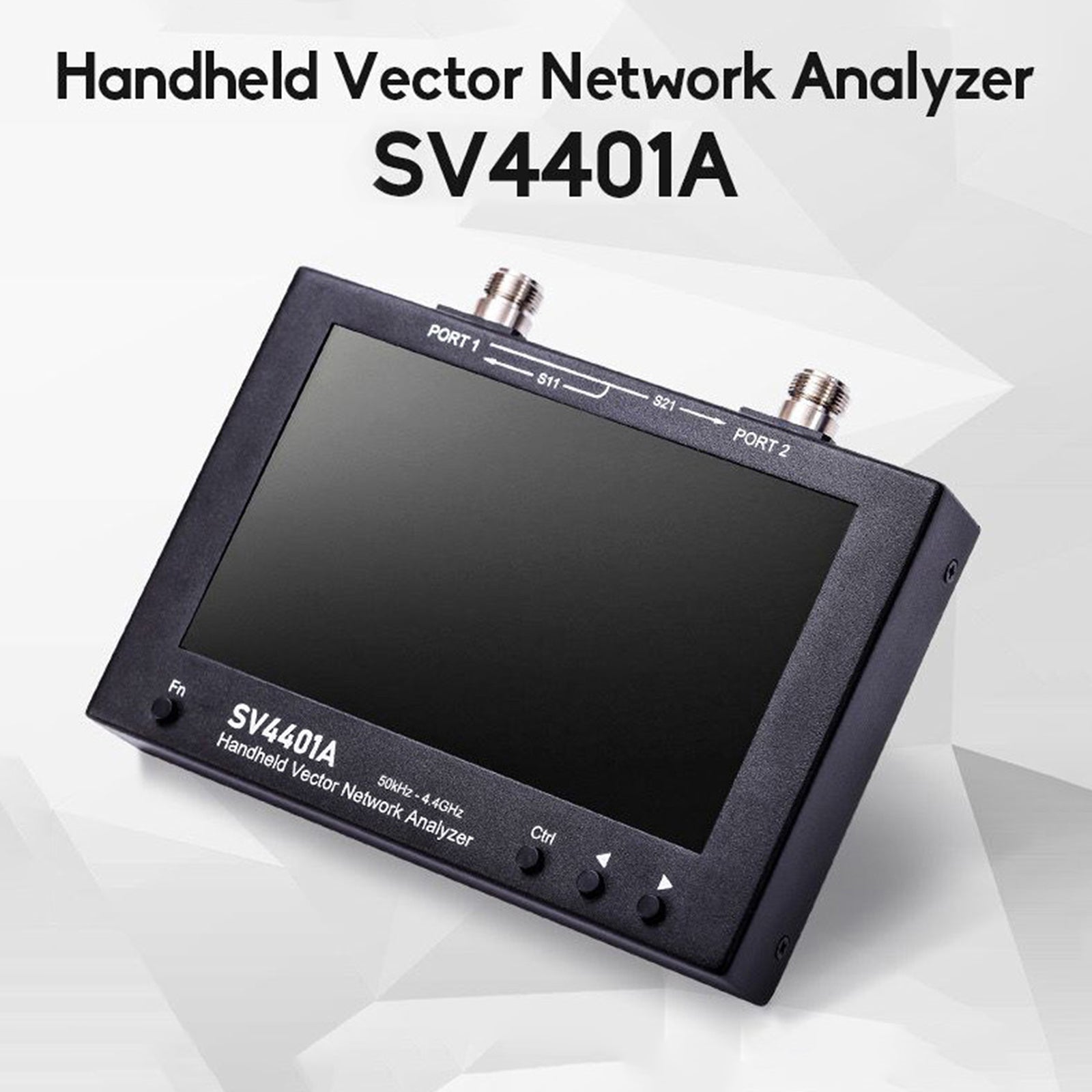

SV4401A Vektorový sieťový vektorový analyzátor 50 kHz – 4,4 GHz, dynamický NanoVNA s frekvenciou 100 dB
Funkcia:
1: Návrh obvodu a čipu tejto verzie spĺňajú medzinárodné certifikačné normy a majú certifikácie FCC a CE.
2: Ručný vektorový sieťový analyzátor 50 kHz – 4,4 GHz, kompaktná veľkosť umožňuje jeho prenosnosť; rýchla a presná práca.
3: 7" IPS LCD displej, kapacitné dotykové ovládanie, 1001 bodov skenovania: zobrazuje viac detailov merania a zabráni premeškaniu kľúčových informácií.

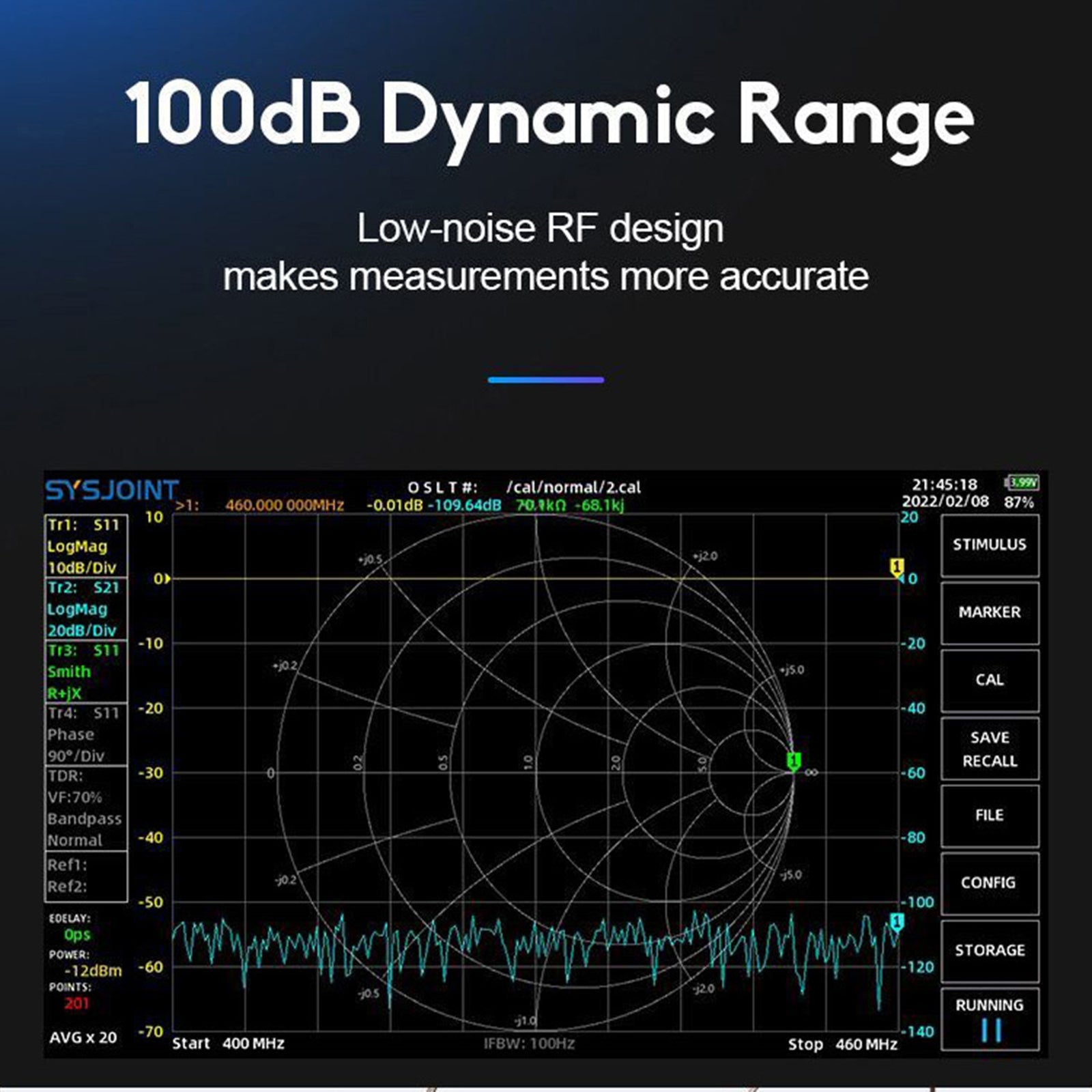

4: Dynamický rozsah 100 dB: Dobre navrhnutý predný RF obvod má optimalizovanú hladinu šumu pre zabezpečenie presných a spoľahlivých meraní.

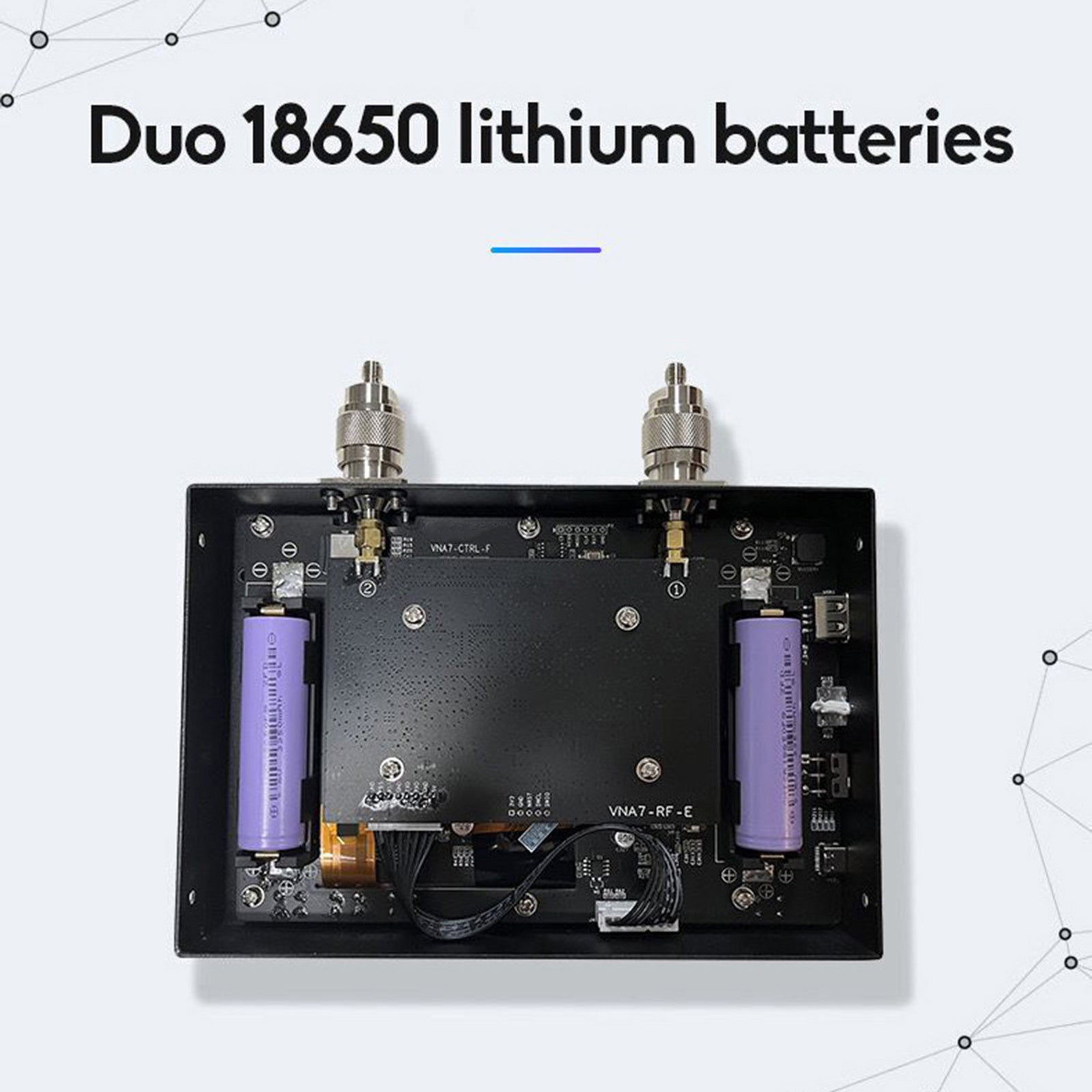

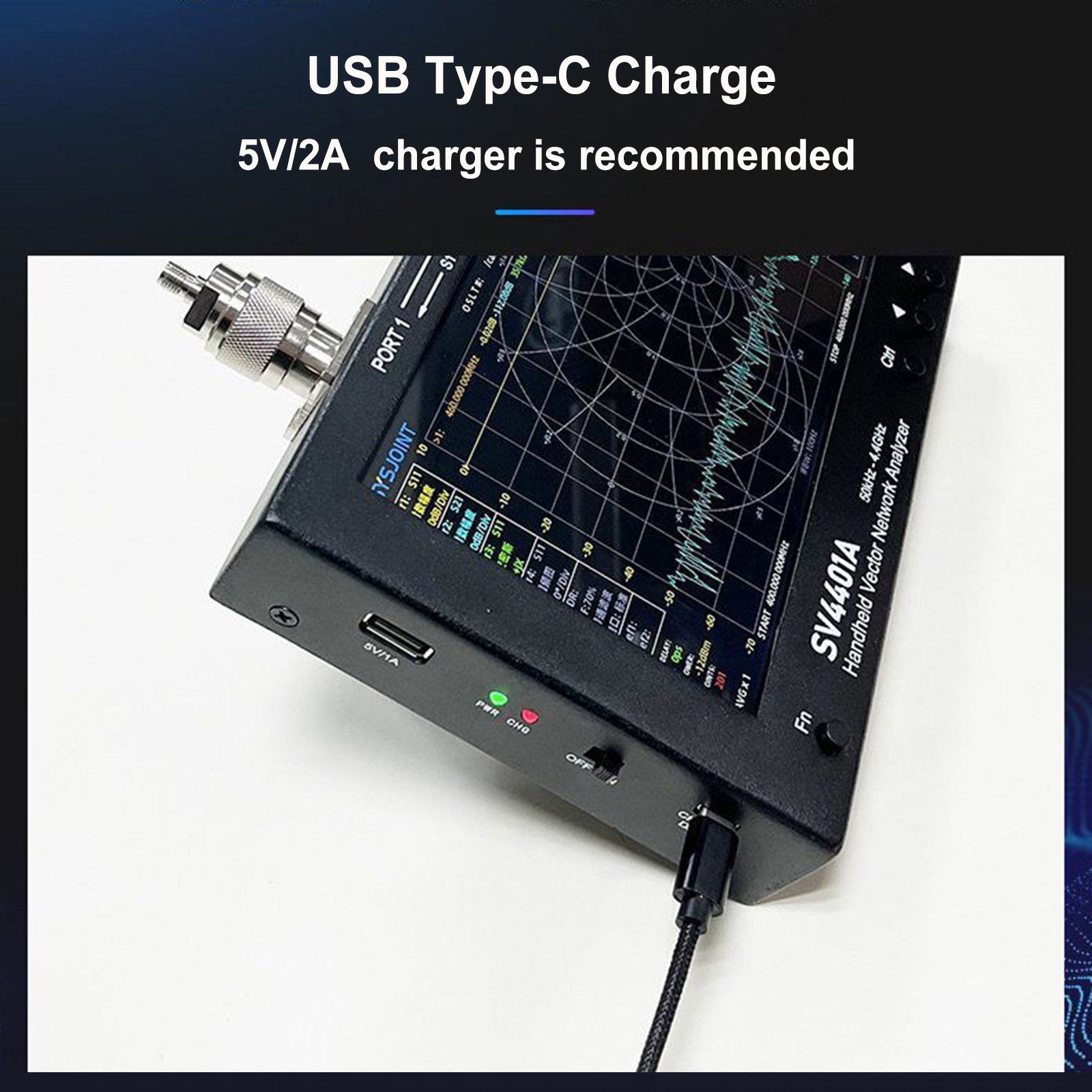

5: Vstavaná lítiová batéria 18650 s výdržou až 4 hodiny, napájaná cez rozhranie USB typu C. Odporúča sa nabíjačka 5 V/2 A.
6: Vstavaná 8GB pamäťová karta na ukladanie stavu kalibrácie, snímok obrazovky a súborov SNP.
7: Frekvenčný rozsah 50K – 4,4 GHz: Pokryté frekvenčné rozsahy zahŕňajú MF/LF/HF/VHF/UHF; Dokáže merať všetky druhy antén a filtrov, zosilňovačov, atenuátorov, káblov, duplexorov, spojok atď.

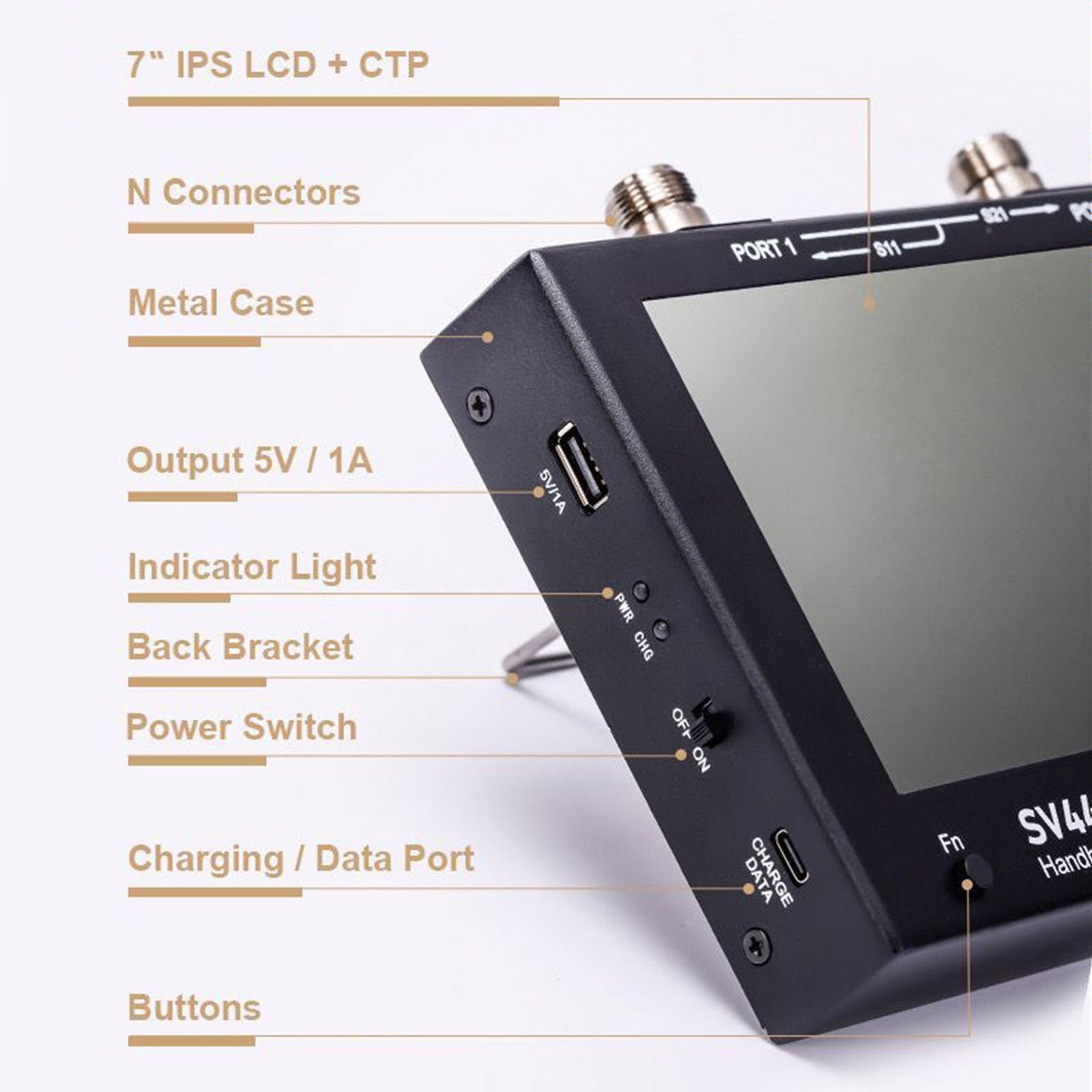

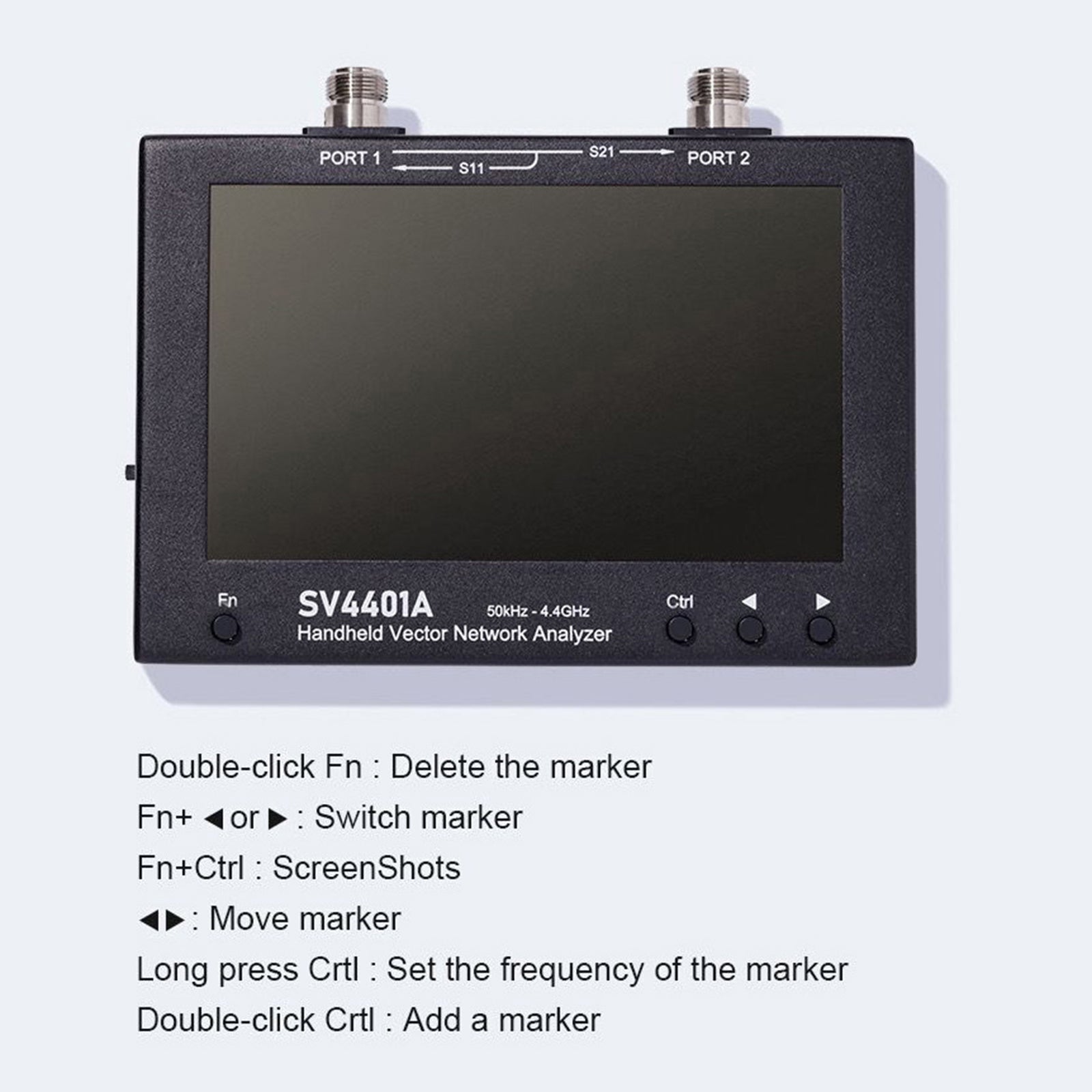

8: 4 tlačidlá + kapacitný dotyk na dokončenie celej operácie. Celokovové puzdro dokáže účinne tieniť elektromagnetické rušenie.
9: Je povolený režim ovládania jednou rukou. Ergonomicky navrhnutý s opierkou chrbta. Budiaci výkon je nastaviteľný od...
10: 42dbm až -12dbm. Vhodné na meranie vstupnej impedancie zosilňovačov, rozhranie typu N robí produkt stabilným a odolným.
11: Vďaka funkcii TDR je možné toto zariadenie použiť na meranie dĺžky káblov a kontrolu prerušenia káblov.
12: Variabilná šírka pásma IF: K dispozícii je 7 druhov šírky pásma IF, z ktorých veľká šírka pásma je vhodná pre rýchle skenovanie a malá šírka pásma môže výrazne znížiť šum merania.
13: Veľkokapacitné úložisko: Vybavené 12 slotmi na ukladanie/vyvolávanie, ktoré umožňujú rýchle ukladanie/vyvolávanie kalibračného stavu.
14: Podporuje tiež uloženie stavu kalibrácie ako súboru. Veľkosť úložiska je obmedzená iba kapacitou pamäťovej karty.
15: Podpora logaritmickej amplitúdy, fázovo-frekvenčného diagramu, skupinového oneskorenia, Smitha, polárnych súradníc, lineárnej amplitúdy, vswr, reálnej/imaginárnej časti, odporu/reaktancie, faktora kvality a ďalších formátov zobrazenia
16: Rýchle nastavenie štartovacích a zastavovacích frekvencií, elektrického oneskorenia, budiacej energie, bodov rozmítania a priemerných koeficientov.
17: Funkcia virtuálneho disku U: Na pripojenie k počítaču použite dátový kábel USB typu C pre prístup k súborom na pamäťovej karte (v tomto režime nie je možné robiť snímky obrazovky). Túto metódu je možné použiť aj na aktualizáciu firmvéru.
Špecifiká:
Stav: 100% úplne nový
Frekvenčný rozsah: 50 kHz – 4,4 GHz
Výstupný výkon z RF: -42dBm až -12dBm (krok 1dB)
Forma RF rozhrania: Konektor typu N (s adaptérom N na SMA)
Vstupný výkon RF: Max. 0 dBm (DC < 5v)
Presnosť frekvencie: &±1 ppm (<140MHz); &±5 kHz (>140MHz)

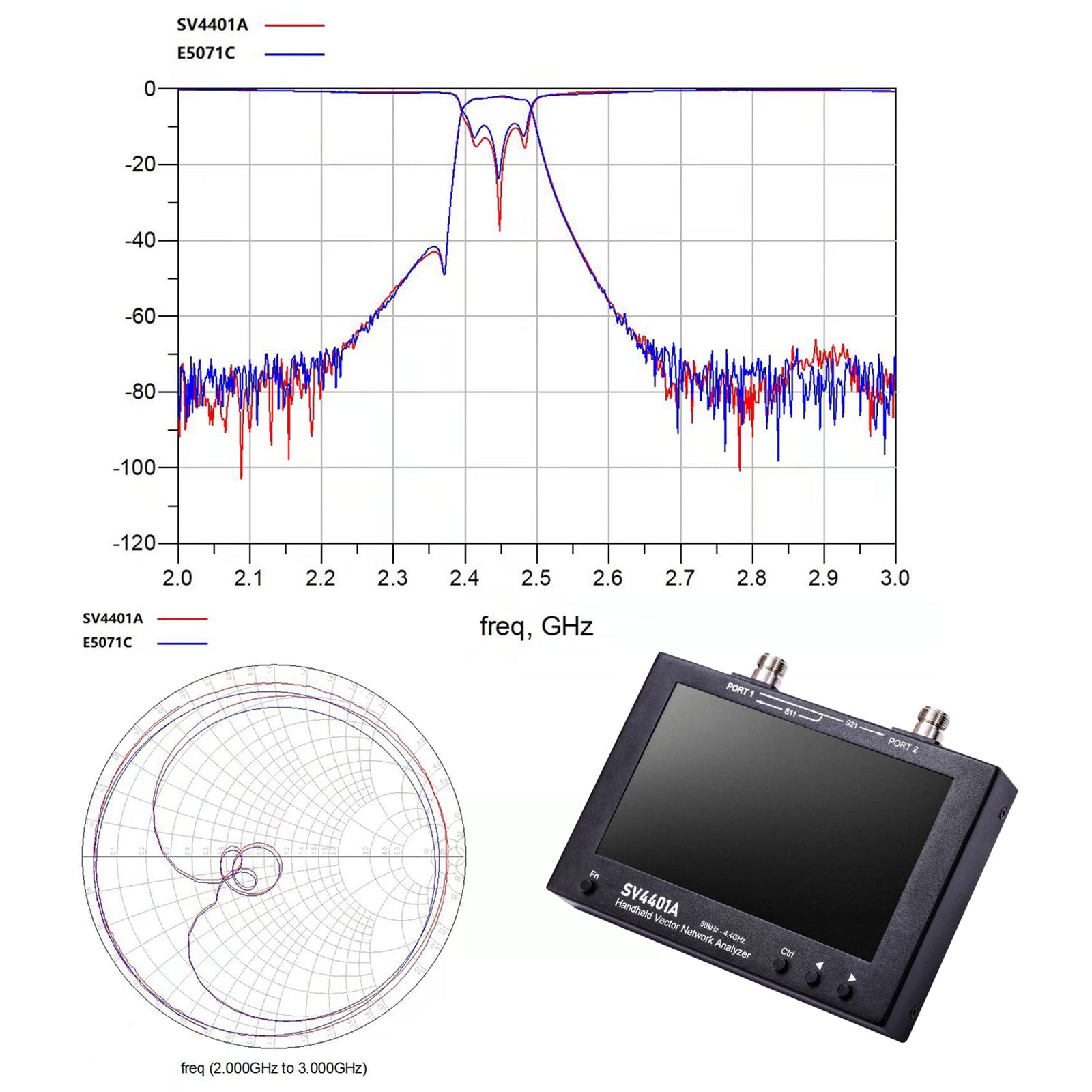

Dynamický rozsah S21: 75 dB<3 GHz); 60 dB (>3 GHz)&Dynamický rozsah S11: 50 dB (&l;3 GHz); 40 dB (>3 GHz)
Body zametania: 1001 (možno nastaviť na 101 – 1001)
Rýchlosť skenovania: 400 bodov/sekundu (f>140MHz)
Ak je šírka pásma: predvolene 12,5 kHz (voliteľné 6,25 kHz/3,12 kHz/1 kHz/300 Hz/100 Hz/30 Hz)
Vyhladenie: Aritmetický priemer (priemerný koeficient: 1-25-násobok)
Počet záznamov: 7 (4 záznamy merania, 2 referenčné záznamy, 1 záznam TDR)
Počet značiek: 8
Počet uložených stavov kalibrácie: 12 skupín (podporuje ukladanie súborov na internú pamäťovú kartu)
Kapacita úložiska: Vstavaná pamäťová karta s kapacitou 8 GB
Displej: 7" IPS LCD displej s vysokým jasom (rozlíšenie: 1024x600)
Prevádzkový režim: kapacitný dotyk + fyzické tlačidlo
Lokálna snímka obrazovky: podpora
Spotreba energie: 5 W
Výdrž batérie: 4 hodiny (50 % jas obrazovky)
Batéria: Dve vstavané lítiové batérie 18650 (3,6 V/3350 mAh x 2)
Nabíjacie/dátové rozhranie: USB typu C
Nabíjacie napätie: 4,7 V ~ 5.5V (odporúča sa nabíjanie 5V/2A)
Výstup napájania: USB 5V/1A
Prevádzková teplota: 0℃~45℃

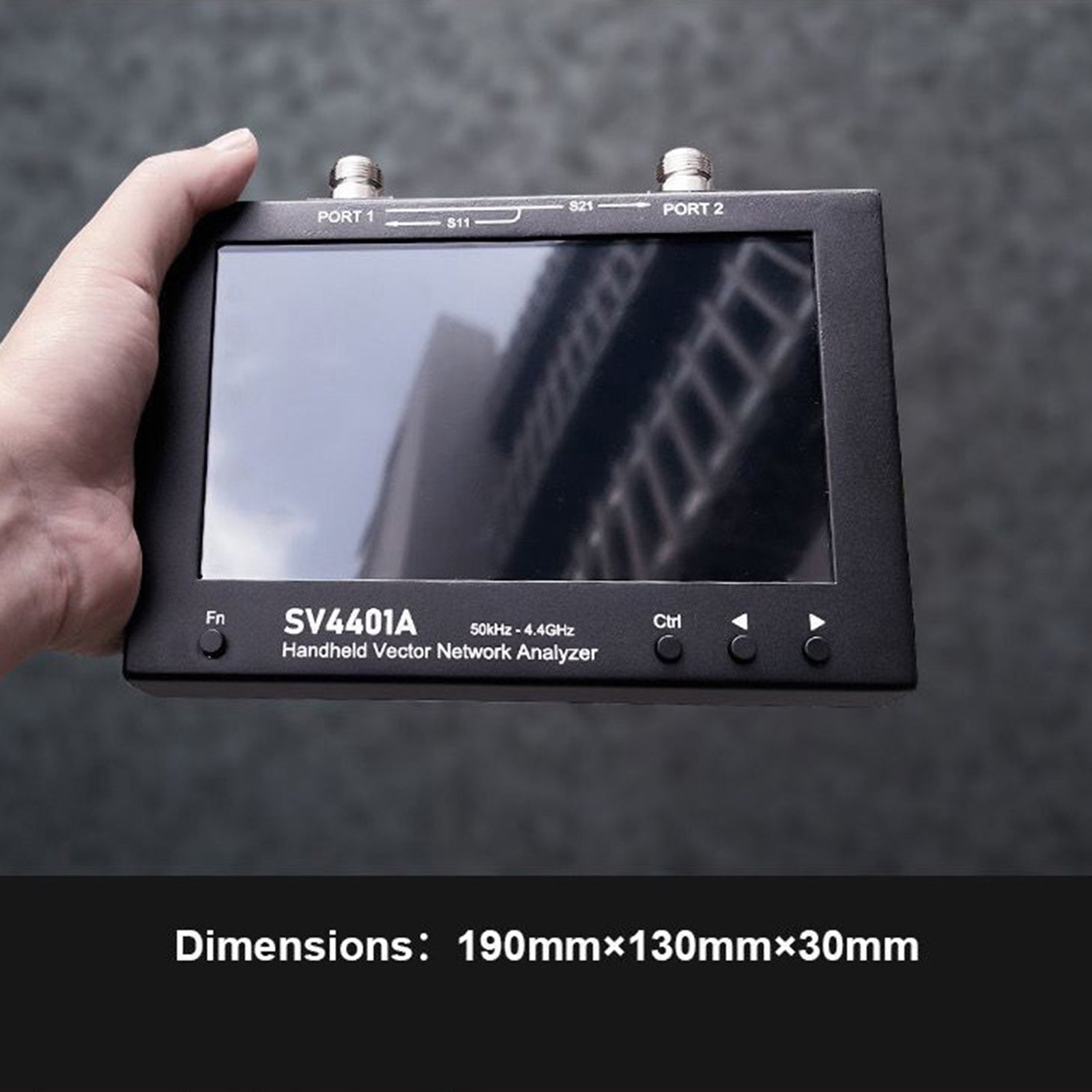

Rozmery: 190x130x30mm/7,5x5,1x1.2" (bez veľkosti RF rozhrania)
Hmotnosť hlavnej jednotky: 1,15 kg/2,5 lb
Metóda aktualizácie firmvéru: Pripojte počítač dátovým káblom, stlačte a podržte kláves Ctrl a zapnite ho, kliknite na Udisk Yawang,
V počítači uvidíte USB kľúč, skopírujte súbor s aktualizáciou na USB kľúč, prepíšte pôvodný súbor, vypnite počítač,
Stlačte a podržte kláves Ctrl, čím ho zapnete. Zobrazí sa dialógové okno, kliknite na položku Aktualizovať, počkajte na dokončenie a potom počítač vypnite a reštartujte.
Poznámka:
1. V dôsledku manuálneho merania povoľte rozdiel 1-3 mm.
2. Farba sa môže mierne líšiť od skutočného produktu z dôvodu farebného zobrazenia na rôznych monitoroch.

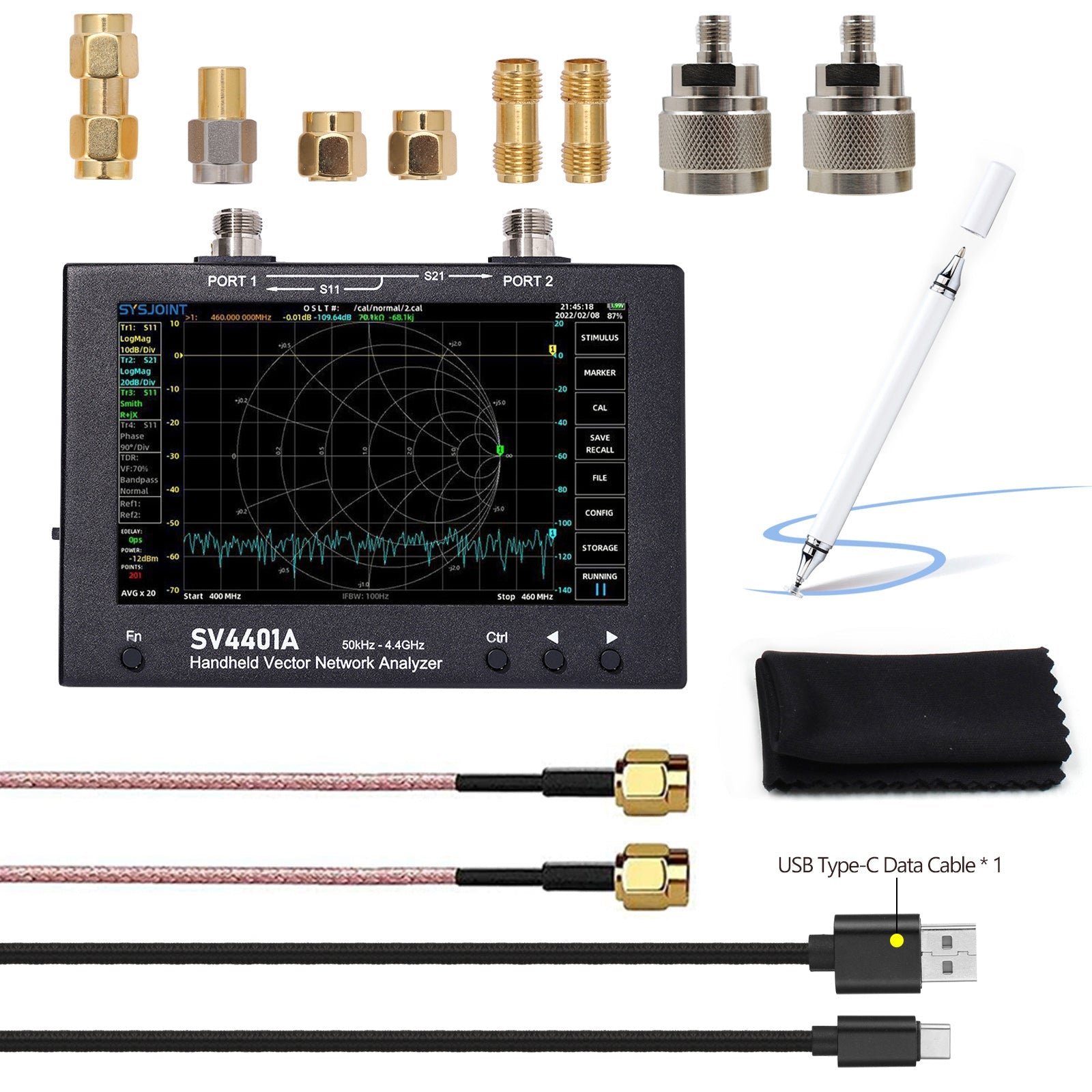

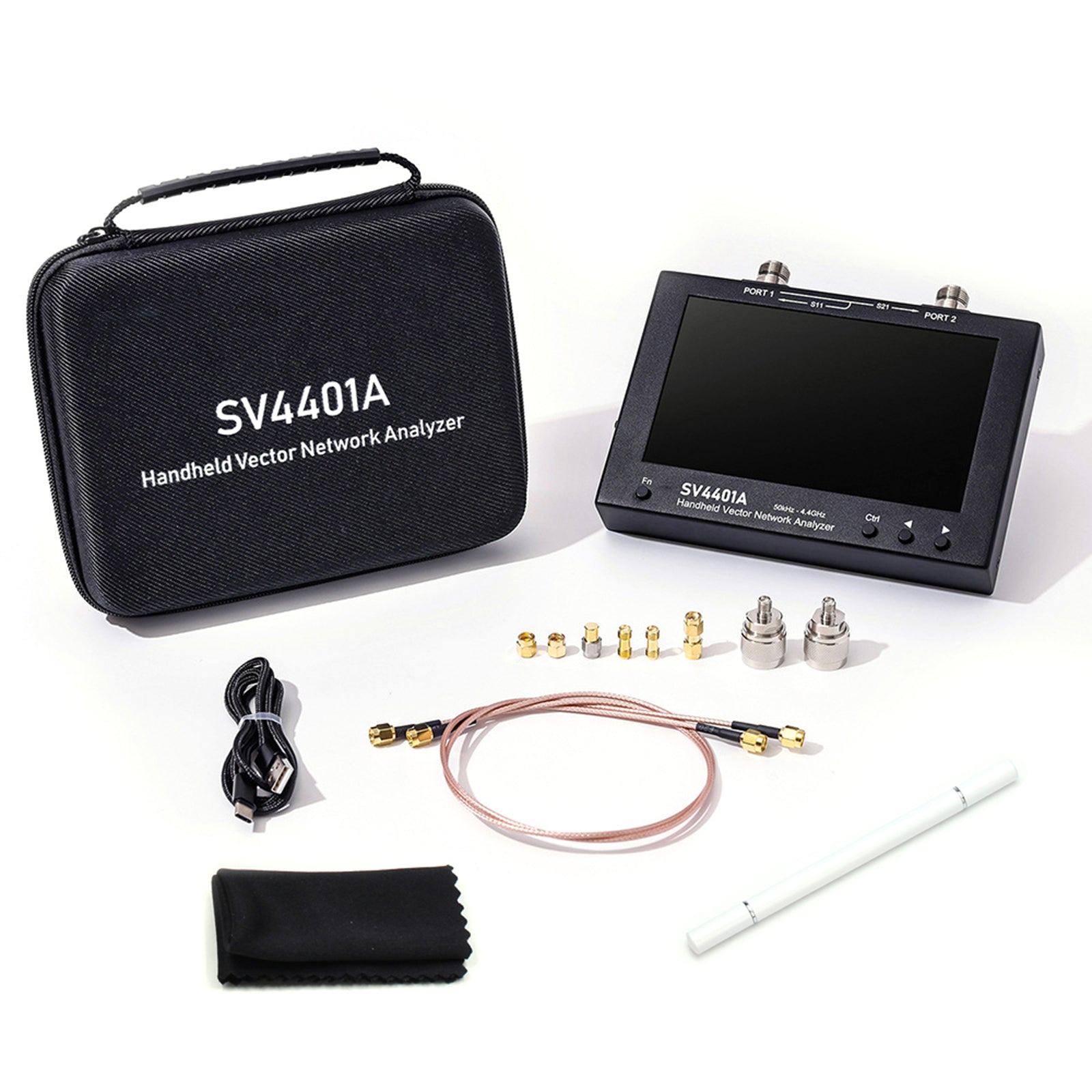

Balenie obsahuje:

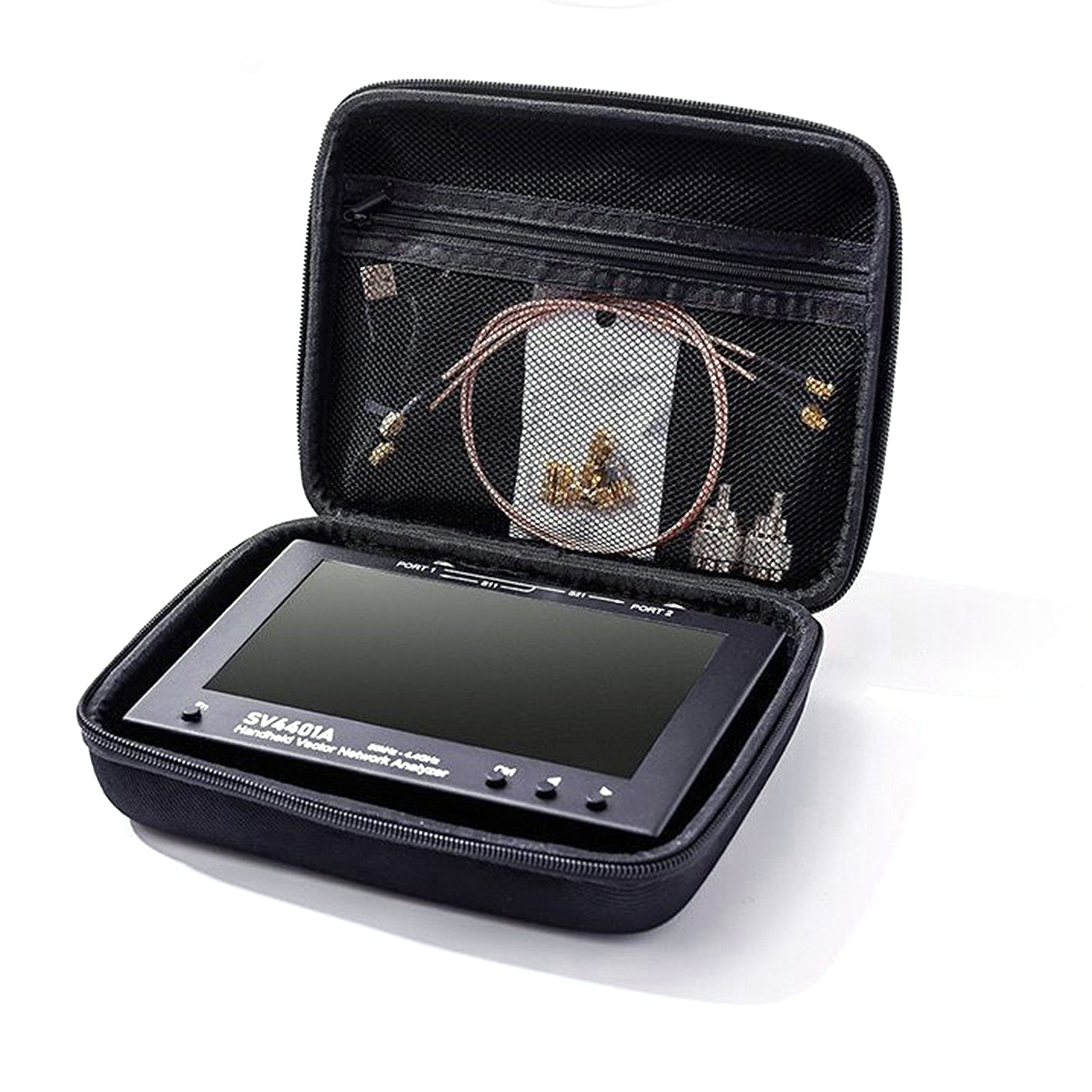

1 x stroj SV4401A
2 x adaptér N samec-SMA samica
1 x Kalibračná súprava SMA pre prerušenie/skrat/zaťaženie
2 x SMA konektor samica-SMA samica
1 x konektor SMA samec-SMA samec
2 x 50 cm/19.7" Káble RG316
1 x dátový kábel USB typu C
1 x Úložné vrecko

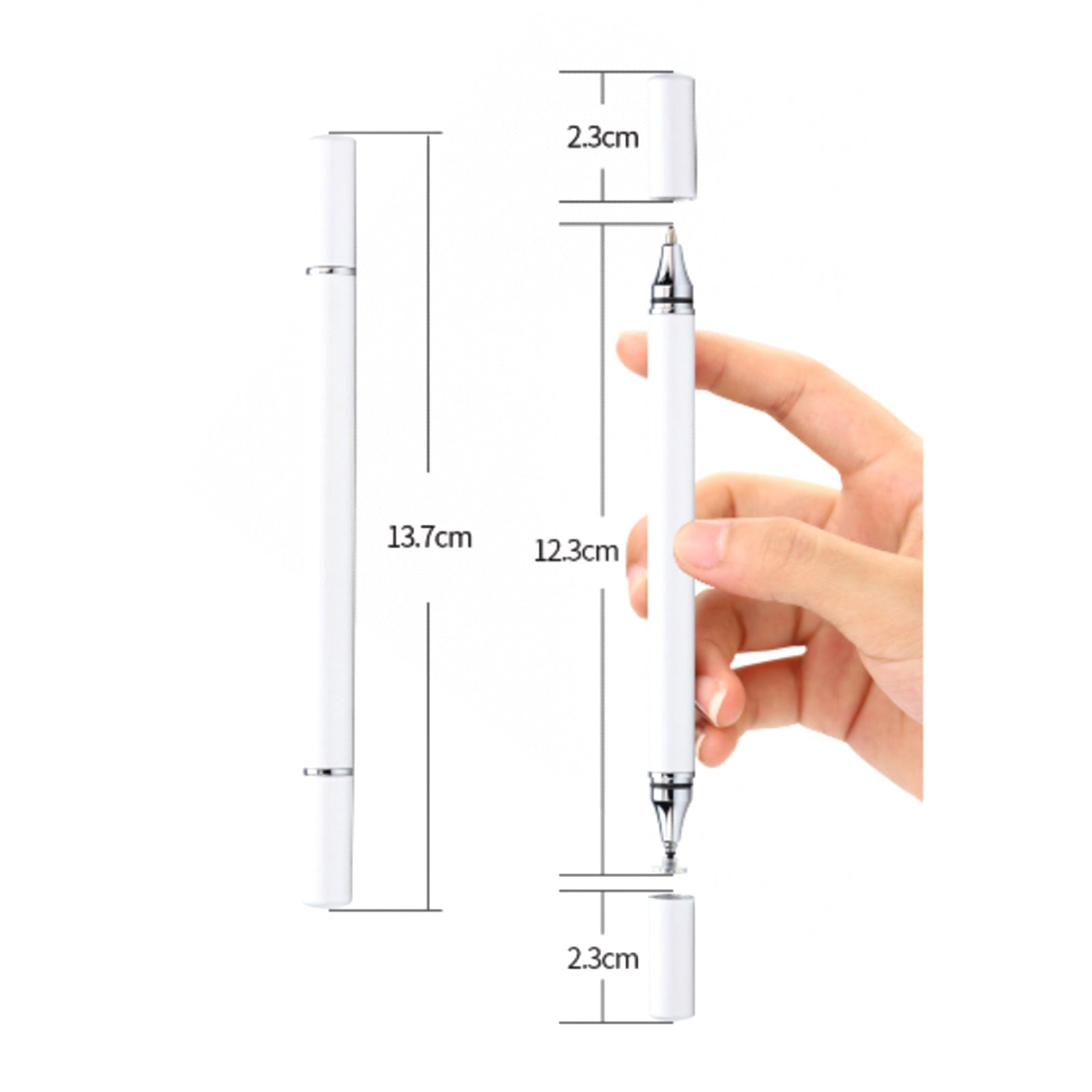

1 x kapacitné dotykové pero
1 x Zrkadlová utierka
